JDS-12X-M Тарельчатый шлифовальный станок JET

новинка

JDS-12X-M Тарельчатый шлифовальный станок JET

Артикул: 10000490M

JDS-12X-M Тарельчатый шлифовальный станок JET

21000 руб.

Артикул: 10000490M

Купить в 1 клик

КОМПЛЕКТАЦИЯ

Шлифовальный круг
Угловой упор

КОМПЛЕКТАЦИЯ

Шлифовальный круг
Угловой упор

Описание

Модель	JDS-12X-M
Артикул (230 В)	10000490M
Потребляемая (выходная) мощность	1,0 (0,75) кВт
Частота вращения шлифовального круга	1430 об/мин
Диаметр шлифовального круга	300 мм
Размеры рабочего стола (ДхШ)	435х215 мм
Угол наклона рабочего стола	0-45º
Диаметр вытяжного штуцера	57 мм
Габаритные размеры (ДхШхВ)	450х510х400 мм
Вес	34 кг

ОСОБЕННОСТИ:

Рукоятка тормоза для быстрой остановки после выключения двигателя
Корпус шлифовальной части из чугунного литья
Подвижный угловой упор с направляющей вдоль Т-образного паза
Рабочий стол из чугунного литья
Регулировка угла наклона рабочего стола
Фиксаторы для быстрой установки часто используемых углов
Т-образный паз для установки упора

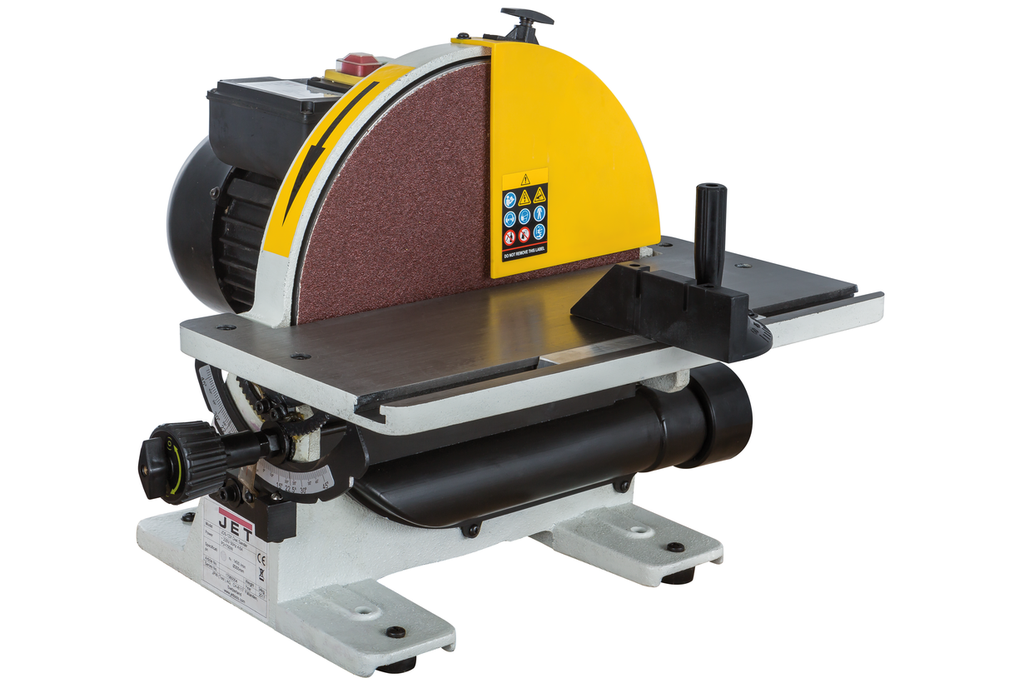

JDS-12X-M настольный дисковый шлифовальный станок, предназначенный для «хобийной» эксплуатации и небольших мастерских. Преимущество данной модели – сочетание высокой мощности и массивной устойчивой конструкции: корпус-основание, рабочий стол и сам диск сделаны из тяжелых чугунных отливок. Это обеспечивает жесткость и отсутствие вибраций, что благоприятно сказывается на качестве шлифования и удобстве работы.

Абразивным материалом служат круги на бумажной основе с клеевым покрытием. После приобретения переходного диска SK300 с «липучкой» можно использовать круги типа Velcro, более удобные при замене.

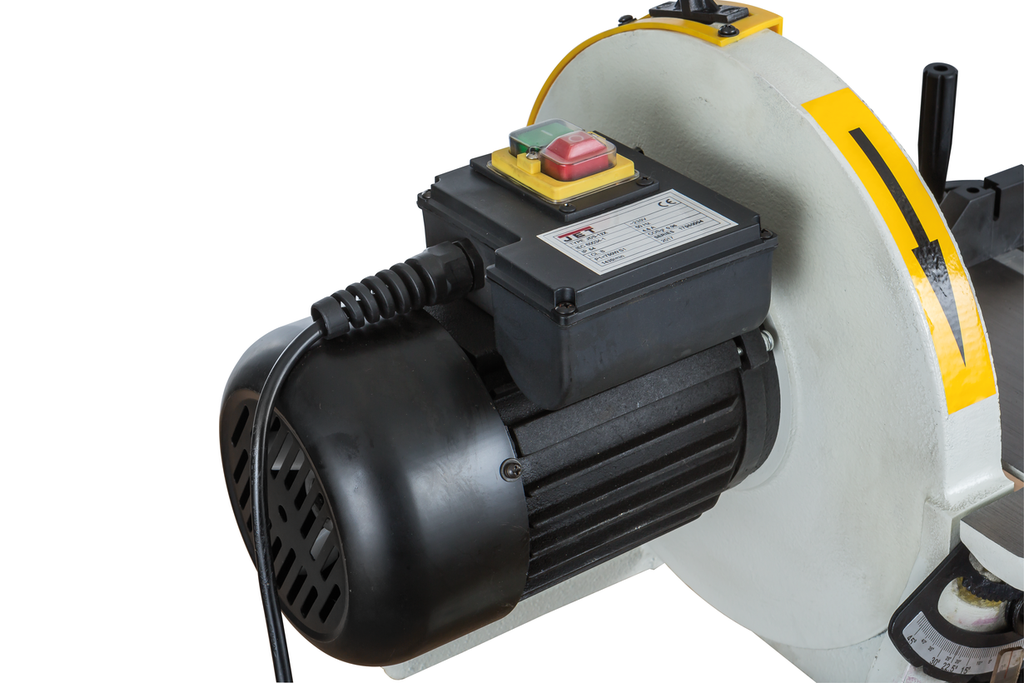

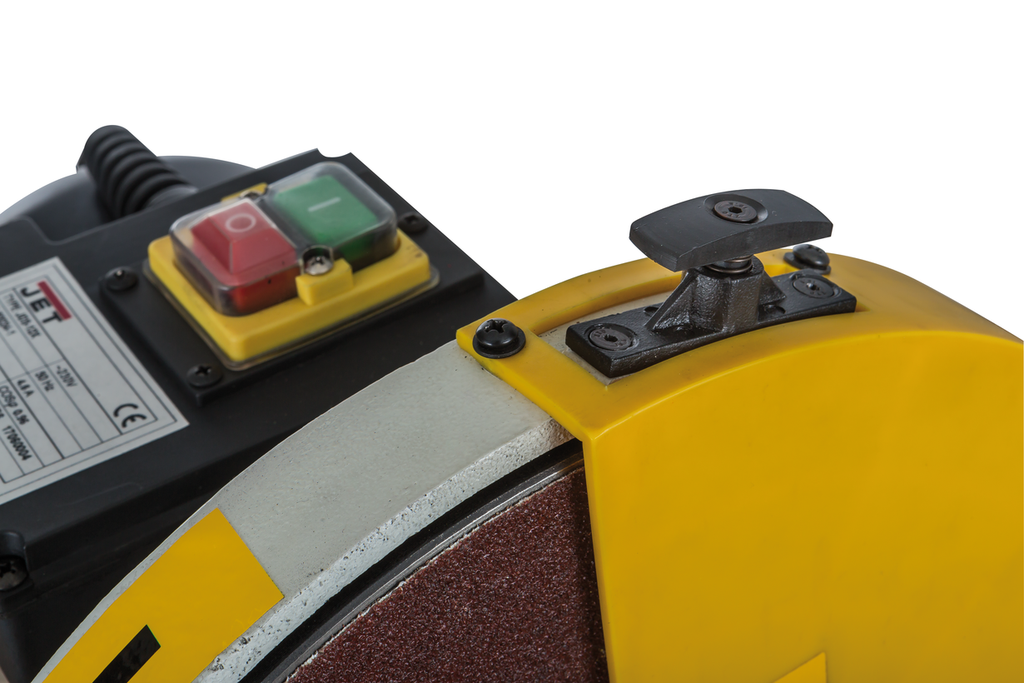

Для обеспечения безопасности и удобства эксплуатации шлифовальный диск оборудован тормозом. Колодка расположена в верхней части защитного кожуха и прижимается вручную через кнопку-грибок. Этот механизм в разы сокращает время свободного выбега, которое у станков данного типа очень велико из-за низкого внутреннего трения (диск посажен прямо на вал двигателя) и большого момента инерции подвижных частей.

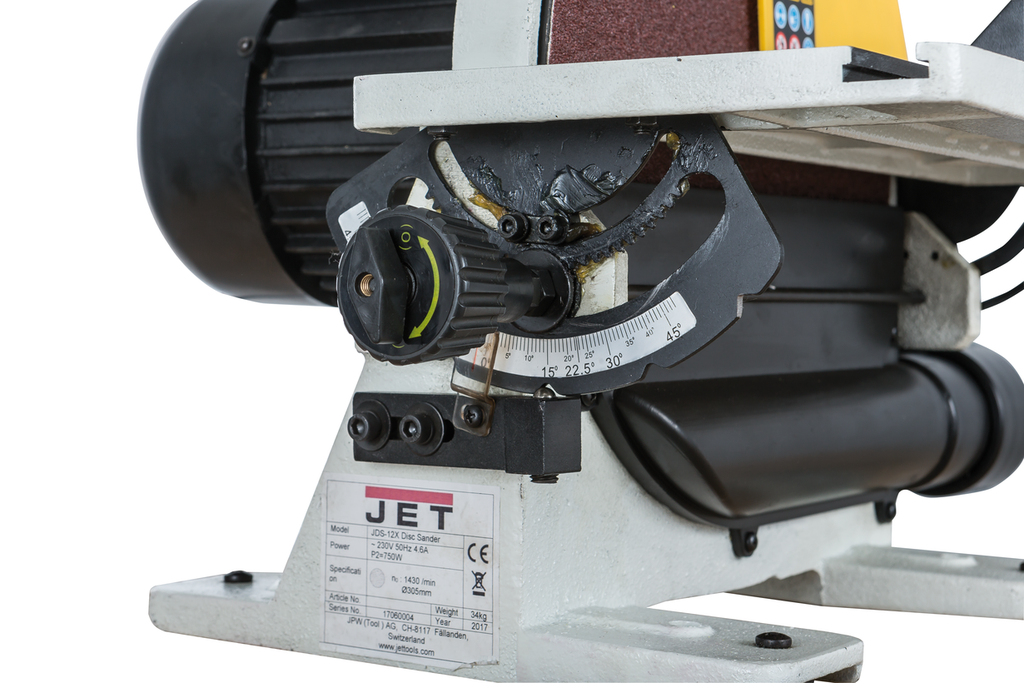

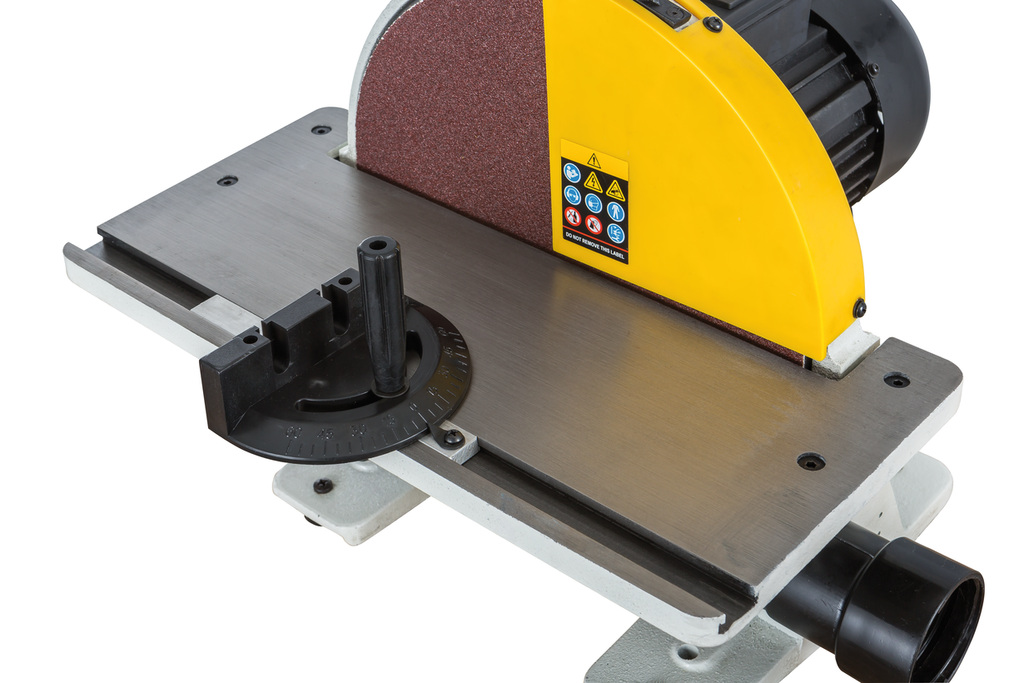

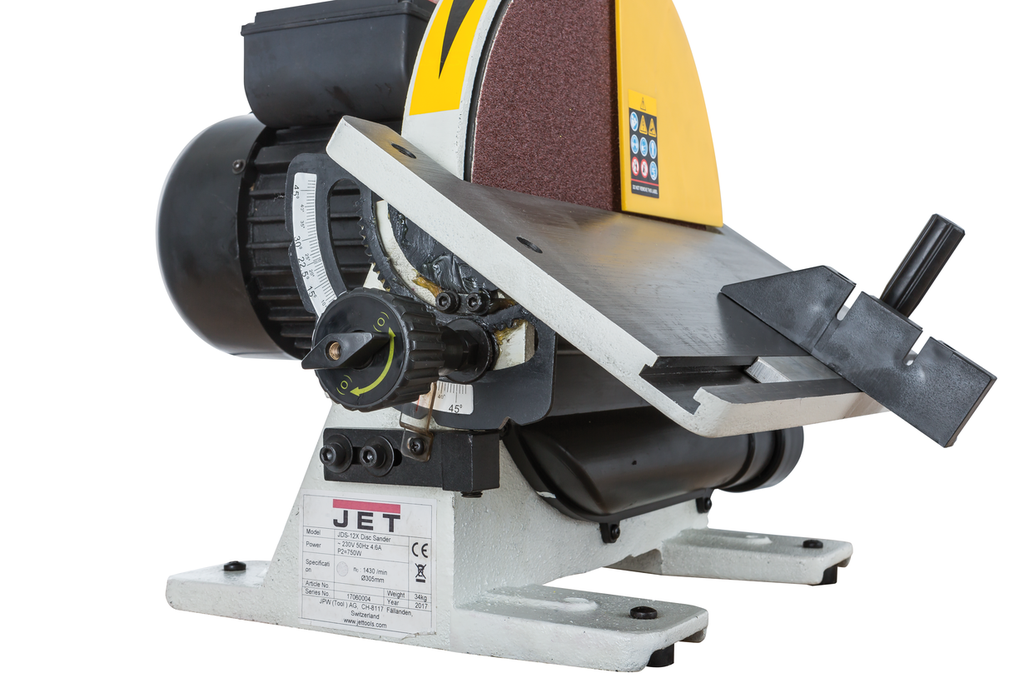

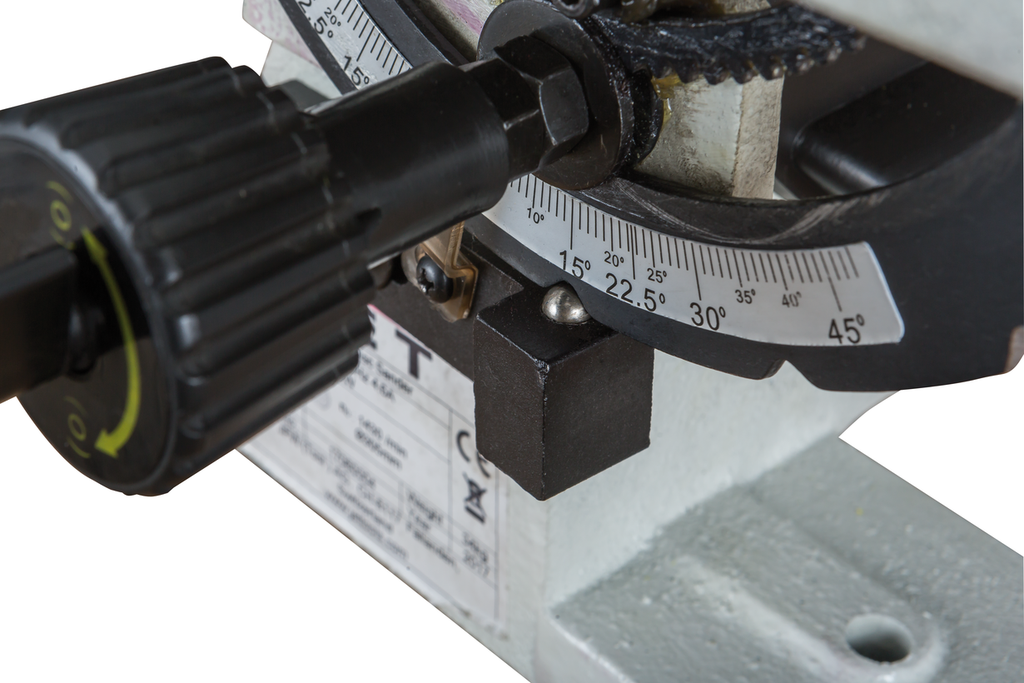

Заготовку размещают на регулируемом опорном столе. Он оборудован винтовым зажимом-фиксатором и рукояткой привода зубчато-секторного механизма, которым и производят наклон. Для контроля положения предусмотрена транспортирная шкала с четкой качественно выполненной разметкой через один градус и подпружиненные фиксаторы нескольких распространенных в обработке углов. В поверхности стола сделан Т-образный паз для скользящего углового упора или для фиксации вспомогательных приспособлений.

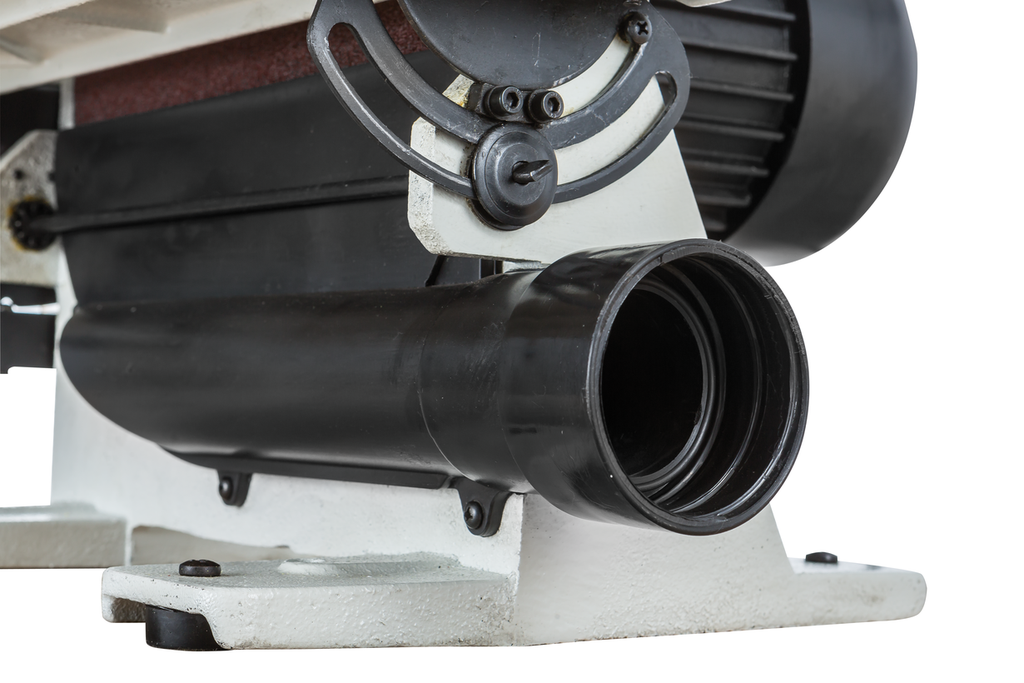

На лицевой стороне сбоку патрубок 57 мм для подключения к системе аспирации, для перехода на 100-миллиметровый шланг используют адаптер JW-1000 (опция). Сбор пыли производится через пластиковый кожух, полностью охватывающий нижнюю часть диска.

Документы

Инструкция JDS-12X-M.pdf

681.6 кб, 18 июня в 08:05
