КОМПЛЕКТАЦИЯ
- Сверлильный патрон и зажимной ключ

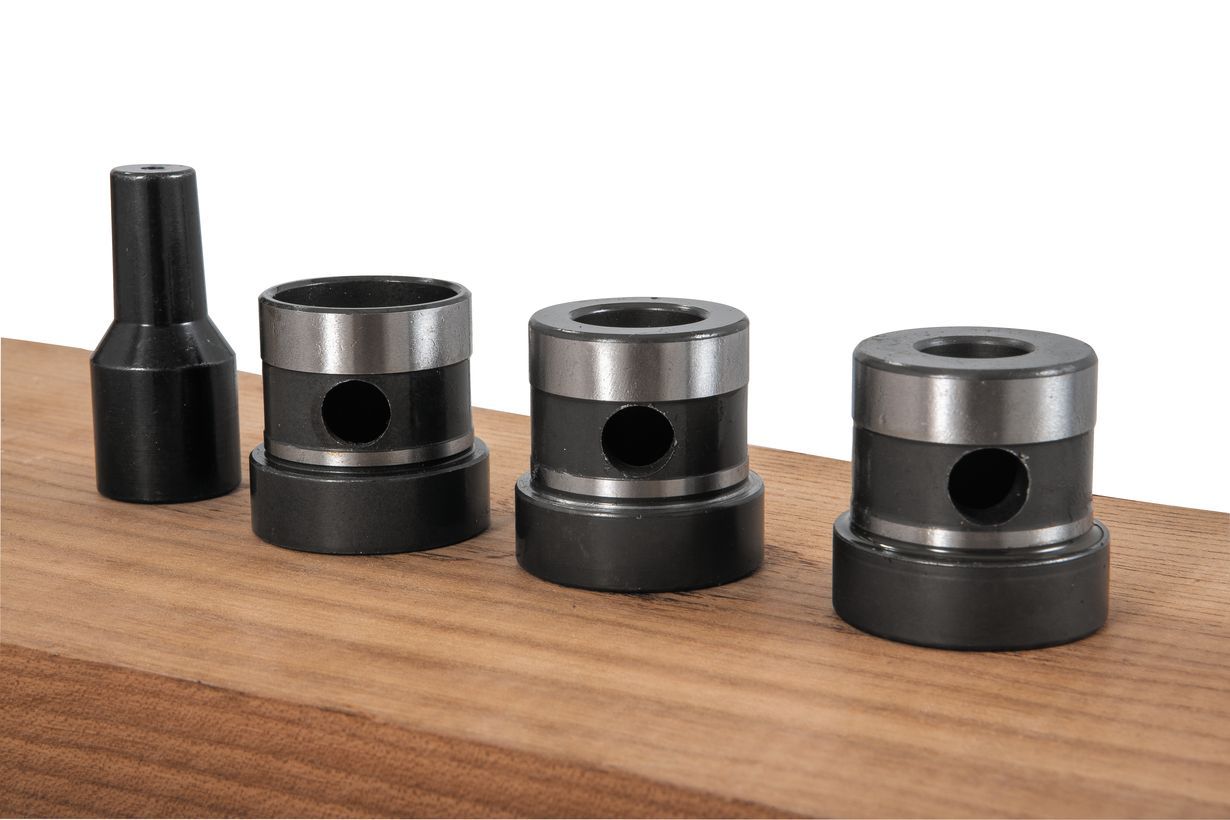

- Втулки для установки резцов с хвостовиком 5/8”, 3/4”, 13/16” и 1-3/16”
- Торцевой упор
- Винтовой прижим заготовки
- Накладка из МДФ для рабочего стола

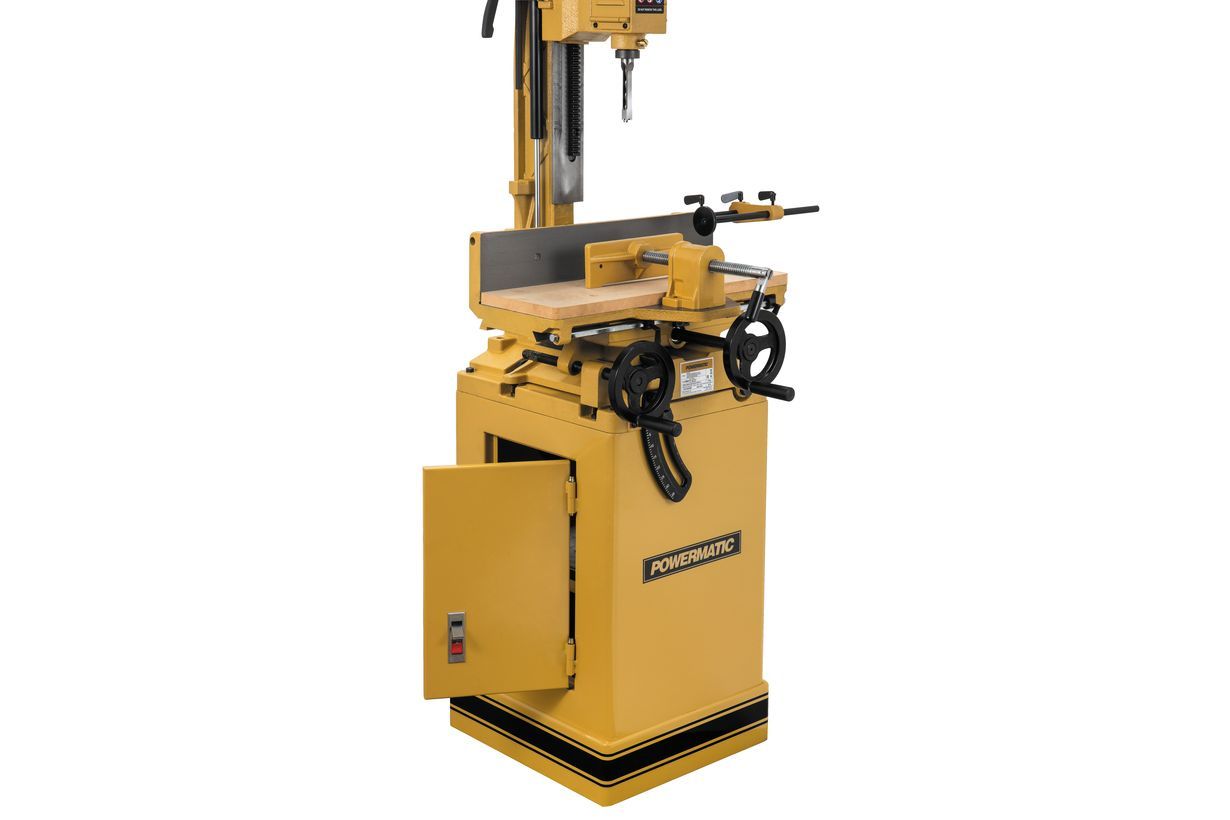

- Закрытая подставка с отсеком для инструмента
КОМПЛЕКТАЦИЯ
- Сверлильный патрон и зажимной ключ
- Втулки для установки резцов с хвостовиком 5/8”, 3/4”, 13/16” и 1-3/16”
- Торцевой упор
- Винтовой прижим заготовки
- Накладка из МДФ для рабочего стола
- Закрытая подставка с отсеком для инструмента
-
Описание
Напряжение, В 230 Потребляемая (выходная) мощность основного двигателя, кВт 1,3 (0,75) Частота вращения шпинделя на холостом ходу, об/мин 1400 Размеры рабочего стола (ДхШ), мм 520 х 180 Угол наклона стола 0-35° Максимальный диаметр зажима сверлильного патрона 13 мм Ход резца 200 мм Размеры упора заготовки (ДхВ) 520 х 115 мм Максимальное расстояние от упора до центра резца 100 мм Максимальный размер резца (твердые/ мягкие породы) 19/ 25 мм Максимальная высота заготовки от стола, мм 195 Ход стола по осям (продольный/ поперечный) 400/ 100 мм Длина, мм 540 Ширина, мм 550 Высота, мм 1880 Масса, кг 125 ОСОБЕННОСТИ:
- Реечный механизм подачи с газовым упором
- Регулируемый упор глубины долбления
- Продольный упор заготовки
- Винтовой прижим заготовки к продольному упору
- Регулируемый торцевой упор заготовки

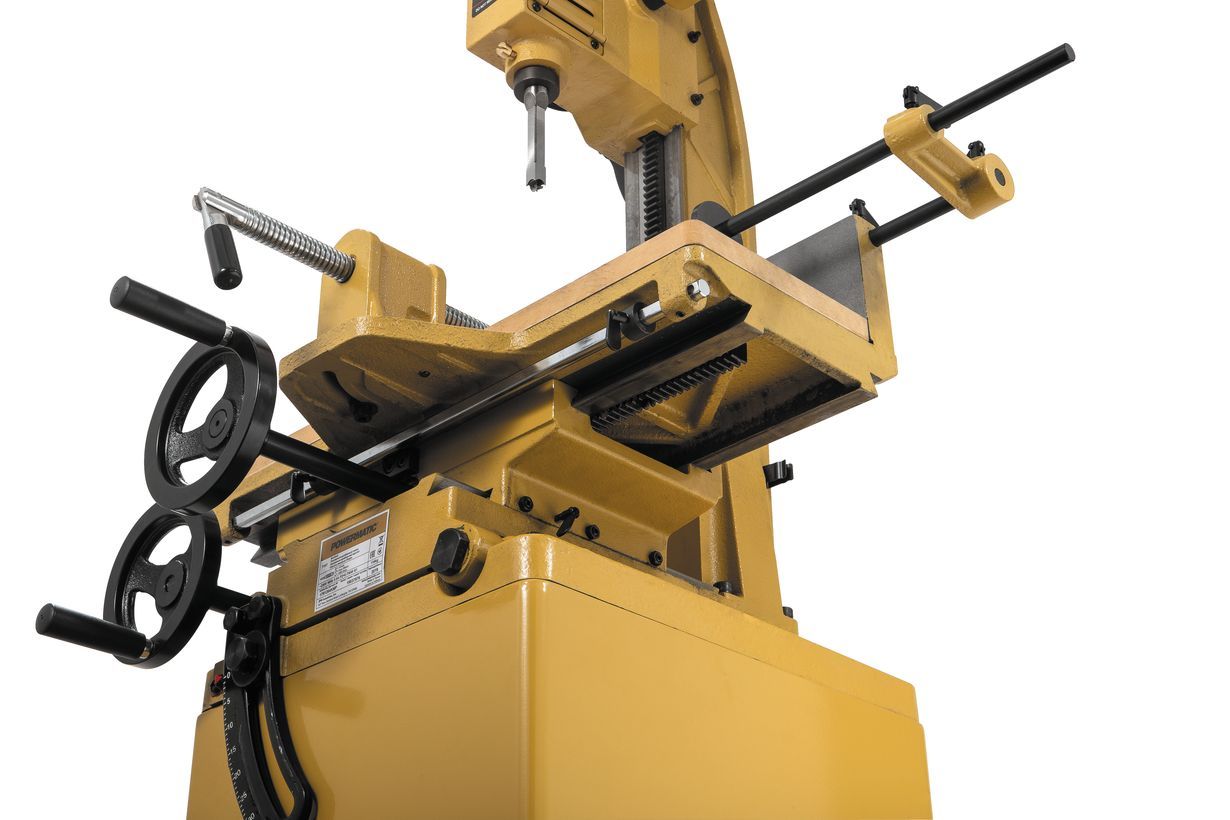

- Координатный рабочий стол с маховиками подачи по осям
- Регулируемые ограничители хода по осям
- Рабочий стол из чугунного литья с деревянной накладкой
- Возможность поворота колонны на 180° для работы с высокими заготовками над полом

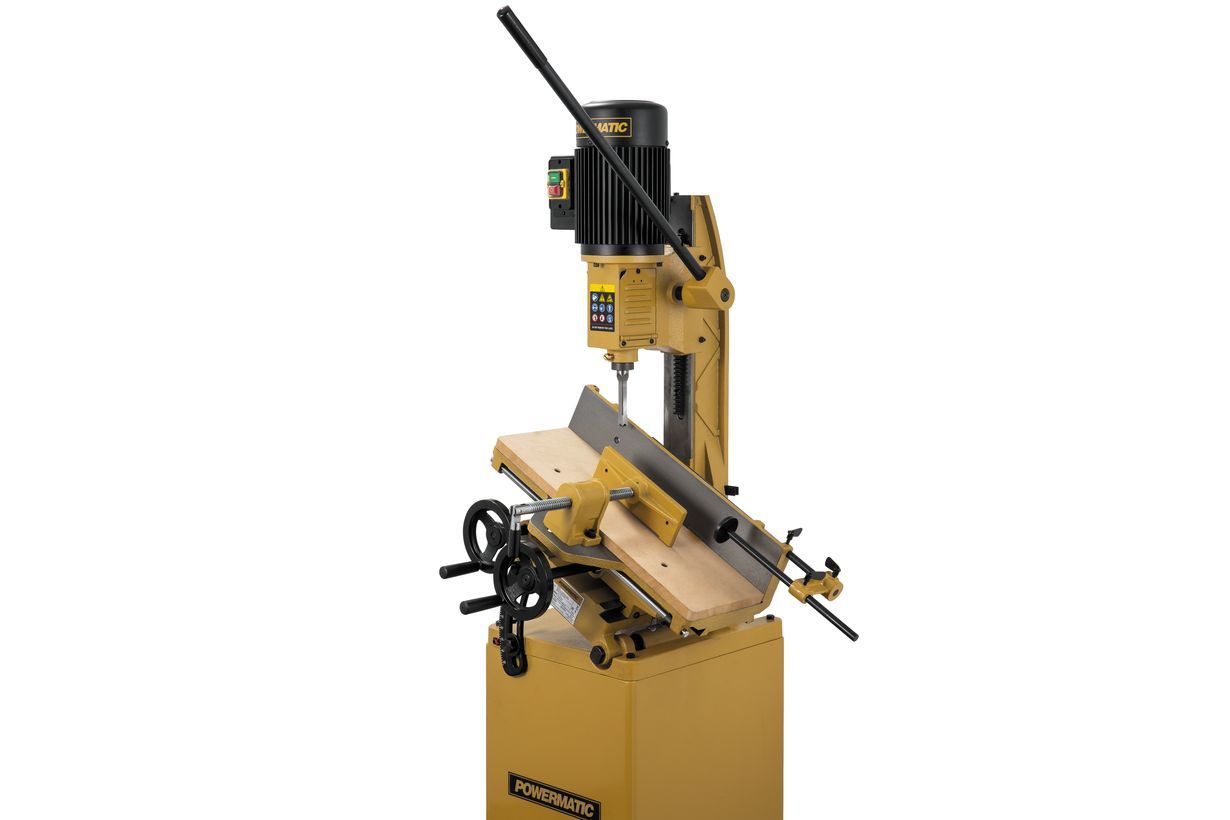

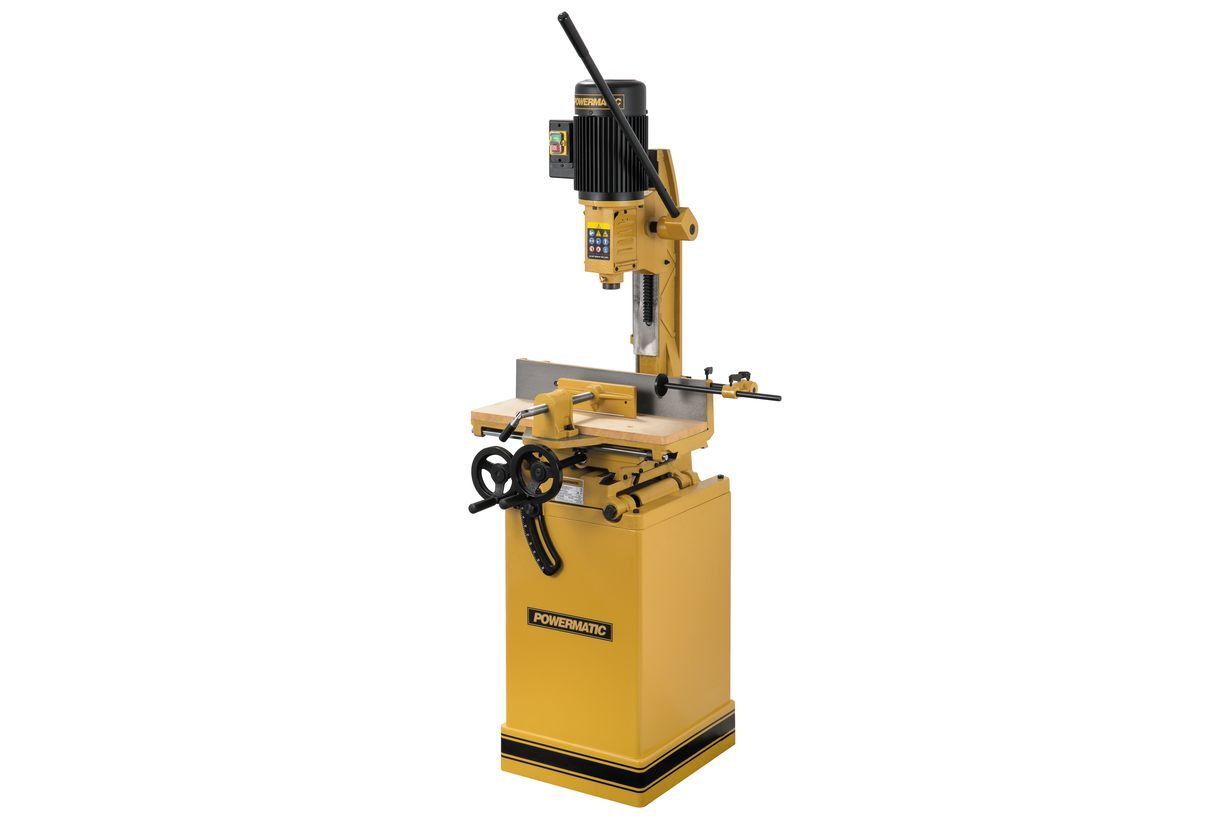

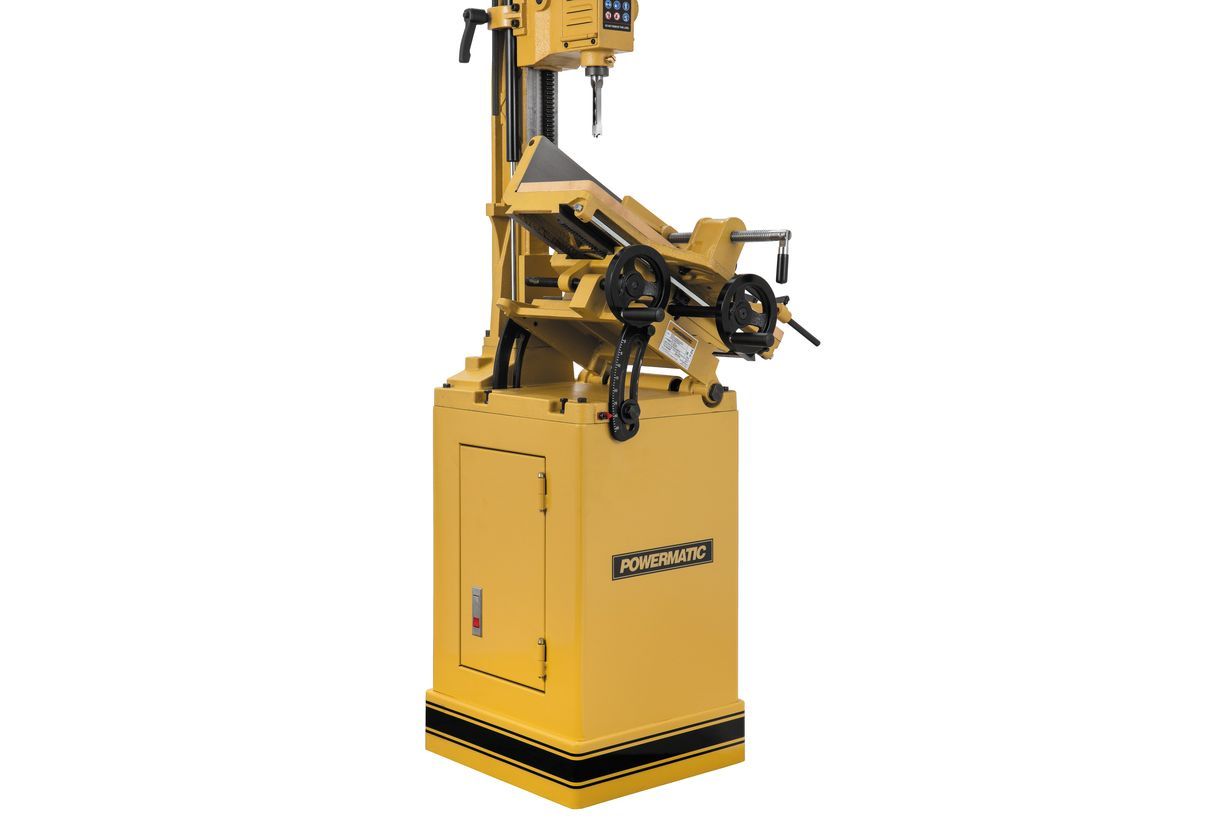

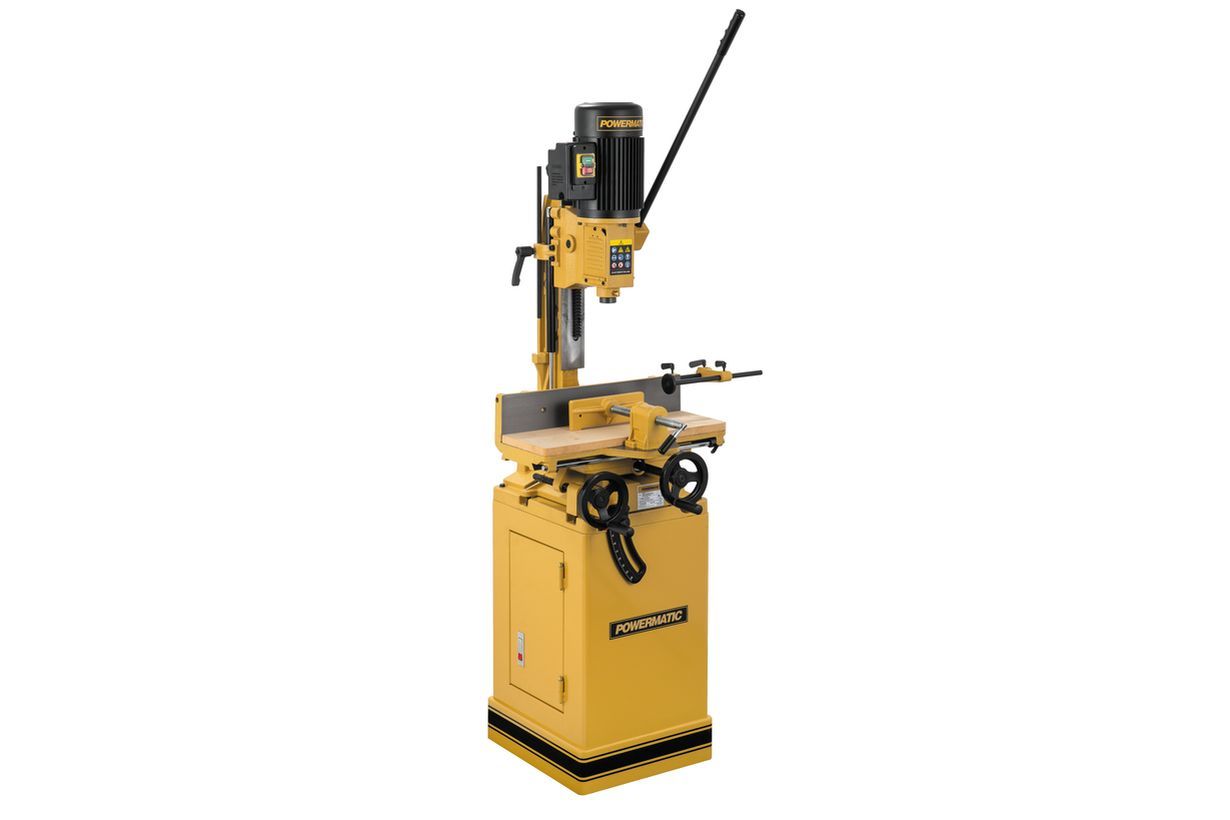

Профессиональный долбёжно-пазовальный станок Powermatic 719T, оснащенный координатным столом и механизмом его наклона. Он нужен для стыковки деталей под углами, отличными от 90° (применяется при создании сложных конструкций, наподобие многогранных оконных рам). Регулировка наклона производится по транспортирной шкале с передней стороны станка, фиксация сквозным винтовым зажимом сразу с двух сторон основания.

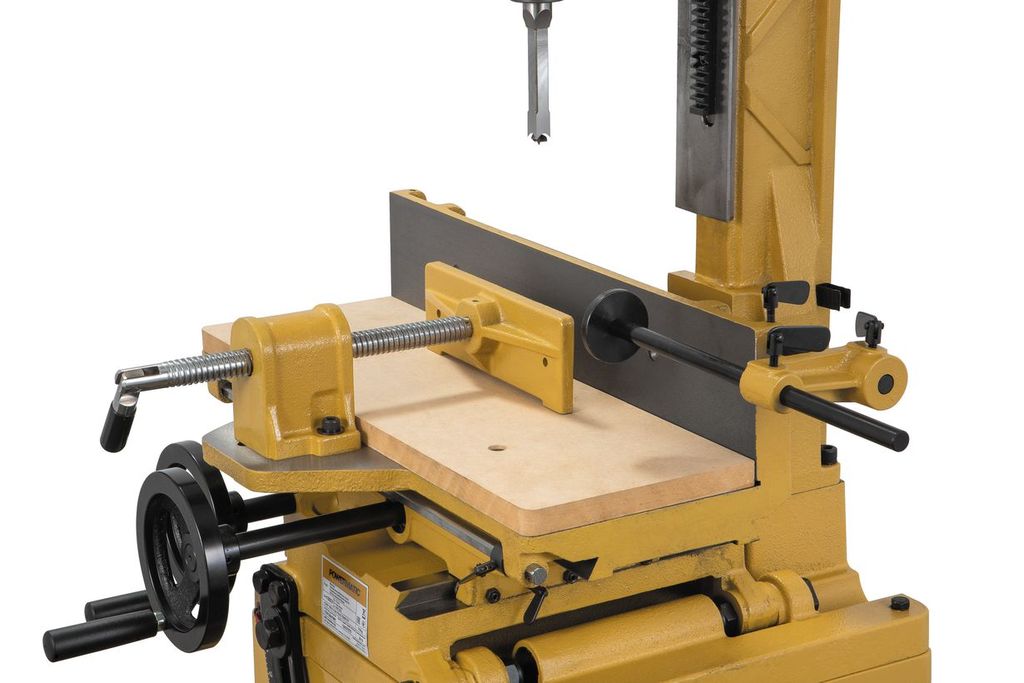

Стол с подачей по двум осям оборудован винтовым прижимом заготовки, на нём обрабатывают детали высотой до 195 мм. Возможность делать поперечные и продольные пазы за одну установку заготовки обеспечивает высокую точность и простоту эксплуатации. Предусмотрен регулируемый торцевой упор, удобный для выполнения многократно повторяющихся операций с одинаковыми изделиями.
Такая операция, как врезка замков в готовые изделия (дверное полотно, оконный переплет и пр.), тоже может выполняться, несмотря на их большой габарит. Для этого сверлильную часть поворачивают вокруг колонны на 180° и закрепляют в этом положении. Деталь располагают на полу с использованием подкладок необходимой толщины.
Станок отличается удачным сочетанием универсальности и точности при сравнительно компактных размерах.
-
Документы
Инструкция 719T.pdf1.2 Мб, 23 июня в 14:21Долбежные резцы JET (размеры, совместимость).pdf233.9 кб, 23 июня в 14:21 -
Комментарии 0
Добавить комментарий
| Напряжение, В | 230 |
| Потребляемая (выходная) мощность основного двигателя, кВт | 1,3 (0,75) |
| Частота вращения шпинделя на холостом ходу, об/мин | 1400 |
| Размеры рабочего стола (ДхШ), мм | 520 х 180 |
| Угол наклона стола | 0-35° |
| Максимальный диаметр зажима сверлильного патрона | 13 мм |
| Ход резца | 200 мм |
| Размеры упора заготовки (ДхВ) | 520 х 115 мм |
| Максимальное расстояние от упора до центра резца | 100 мм |
| Максимальный размер резца (твердые/ мягкие породы) | 19/ 25 мм |
| Максимальная высота заготовки от стола, мм | 195 |
| Ход стола по осям (продольный/ поперечный) | 400/ 100 мм |
| Длина, мм | 540 |
| Ширина, мм | 550 |
| Высота, мм | 1880 |
| Масса, кг | 125 |
ОСОБЕННОСТИ:
- Реечный механизм подачи с газовым упором
- Регулируемый упор глубины долбления
- Продольный упор заготовки
- Винтовой прижим заготовки к продольному упору
- Регулируемый торцевой упор заготовки
- Координатный рабочий стол с маховиками подачи по осям
- Регулируемые ограничители хода по осям
- Рабочий стол из чугунного литья с деревянной накладкой
- Возможность поворота колонны на 180° для работы с высокими заготовками над полом
Профессиональный долбёжно-пазовальный станок Powermatic 719T, оснащенный координатным столом и механизмом его наклона. Он нужен для стыковки деталей под углами, отличными от 90° (применяется при создании сложных конструкций, наподобие многогранных оконных рам). Регулировка наклона производится по транспортирной шкале с передней стороны станка, фиксация сквозным винтовым зажимом сразу с двух сторон основания.
Стол с подачей по двум осям оборудован винтовым прижимом заготовки, на нём обрабатывают детали высотой до 195 мм. Возможность делать поперечные и продольные пазы за одну установку заготовки обеспечивает высокую точность и простоту эксплуатации. Предусмотрен регулируемый торцевой упор, удобный для выполнения многократно повторяющихся операций с одинаковыми изделиями.
Такая операция, как врезка замков в готовые изделия (дверное полотно, оконный переплет и пр.), тоже может выполняться, несмотря на их большой габарит. Для этого сверлильную часть поворачивают вокруг колонны на 180° и закрепляют в этом положении. Деталь располагают на полу с использованием подкладок необходимой толщины.
Станок отличается удачным сочетанием универсальности и точности при сравнительно компактных размерах.
