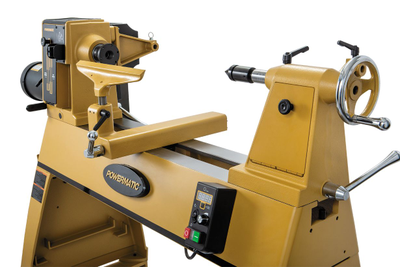

Powermatic 3520C токарный станок по дереву

Артикул: 1353001-RU

Powermatic 3520C токарный станок по дереву

470000 руб.

Артикул: 1353001-RU

Купить в 1 клик

КОМПЛЕКТАЦИЯ

Подручник шириной 356 мм для токарного инструмента
Планшайба диаметром 76 мм
Четырехзубцовый поводковый центр МК-2
Вращающийся упорный центр
Комплект упорных центров для копировального приспособления
Выбивной шток
Навесной держатель для инструмента
Комплект опорных ног для напольной установки

КОМПЛЕКТАЦИЯ

Подручник шириной 356 мм для токарного инструмента
Планшайба диаметром 76 мм
Четырехзубцовый поводковый центр МК-2
Вращающийся упорный центр
Комплект упорных центров для копировального приспособления
Выбивной шток
Навесной держатель для инструмента
Комплект опорных ног для напольной установки

Описание

Напряжение, В	230
Потребляемая (выходная) мощность, кВт	2,6 (1,5)
Частота вращения шпинделя на холостом ходу, об/мин	15-1200 и 40-3200 об/мин
Диаметр вращения над станиной, мм	508
Диаметр вращения над опорой	400 мм
Расстояние между центрами, мм	910 мм
Угол поворота передней бабки	180°
Конус шпинделя	МК-2
Резьба шпинделя	М33 х 3,5
Конус задней бабки	МК-2
Ход пиноли задней бабки	114 мм
Число позиций делительного приспособления	48
Длина, мм	2050
Ширина, мм	920
Высота, мм	1190
Масса, кг	330

ОСОБЕННОСТИ:

Массивная чугунная станина и опорные ноги
Подвижная передняя бабка
Возможность поворота передней бабки
Электронная система регулировки частоты вращения
Цифровое отображение частоты вращения
Переключатель реверса
Выносной пульт управления с магнитной фиксацией
2-скоростная ременная передача
Натяжение и ослабление приводного ремня рычагом с быстрой фиксацией
Делительное приспособление
Рукоятка блокировки шпинделя
Кронштейн крепления оригинала при копировании

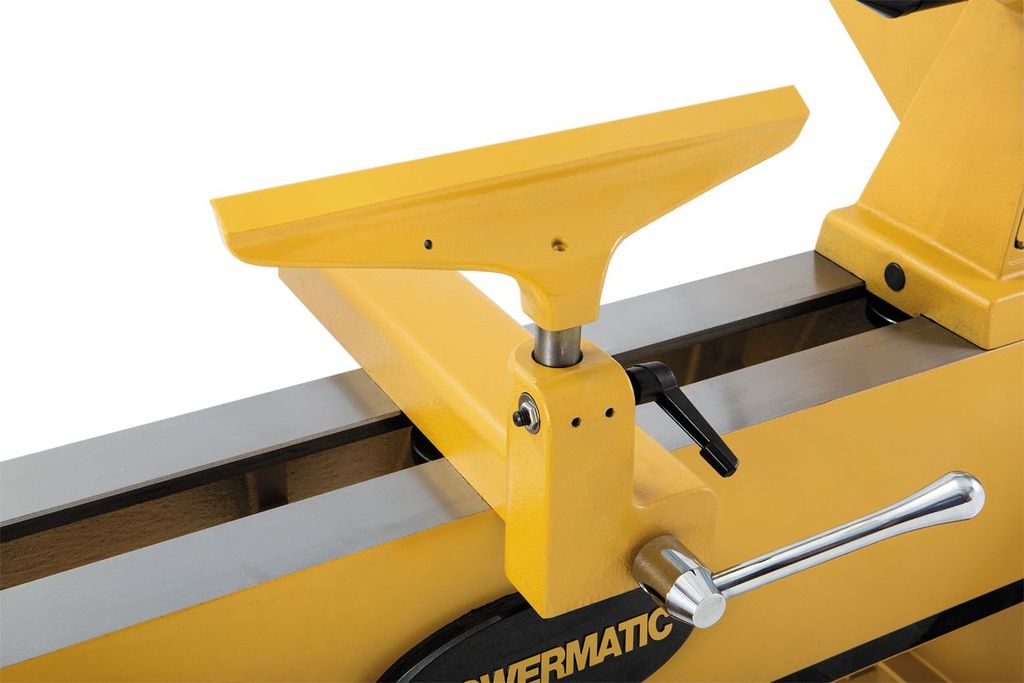

Эксцентриковая фиксация подручника и задней бабки
Съемные 4-дюймовые проставки для регулировки высоты станины

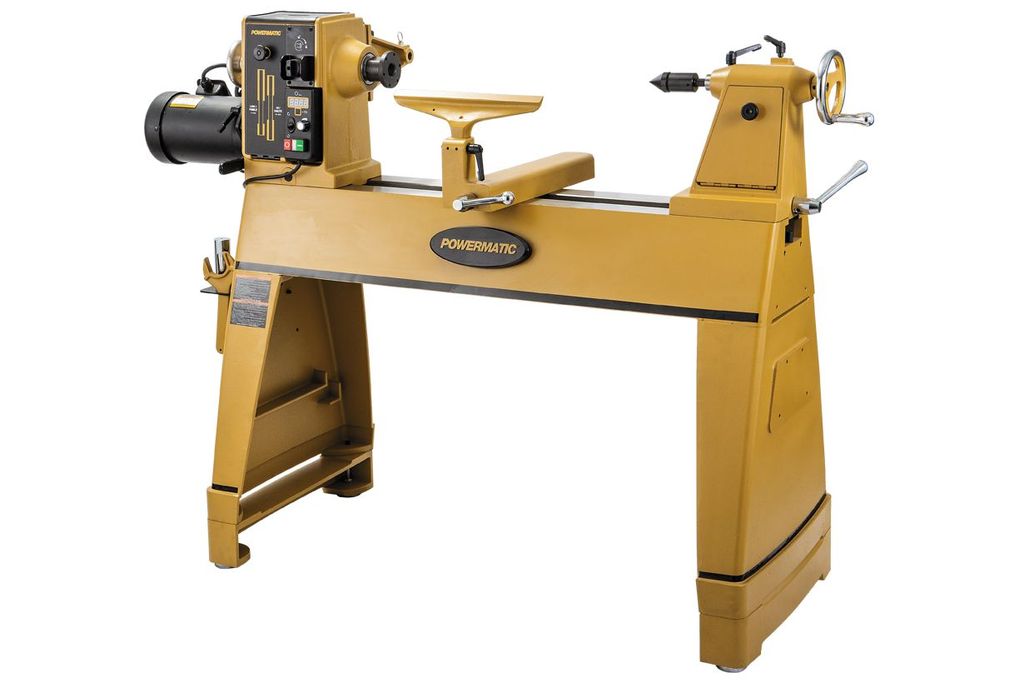

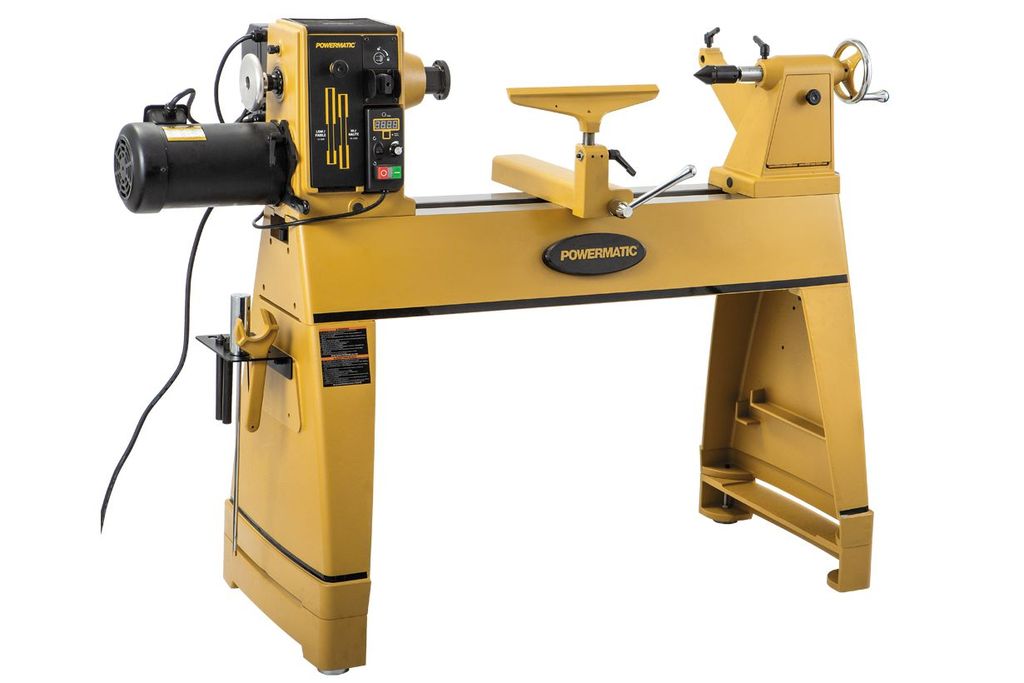

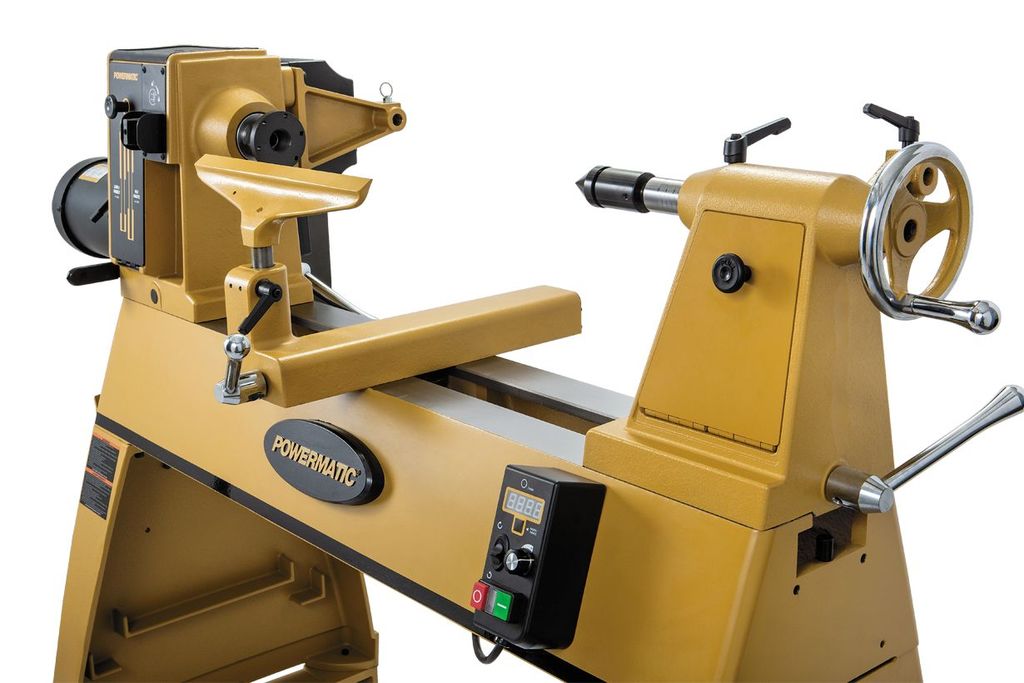

Powermatic 3520C — массивный токарный станок профессионального класса для работы со средними по размеру заготовками; сравнительно компактен и может эксплуатироваться в небольших по площади мастерских. Относясь к линейке «топ-уровня», имеет богатое оснащение и продуманную в деталях конструкцию.

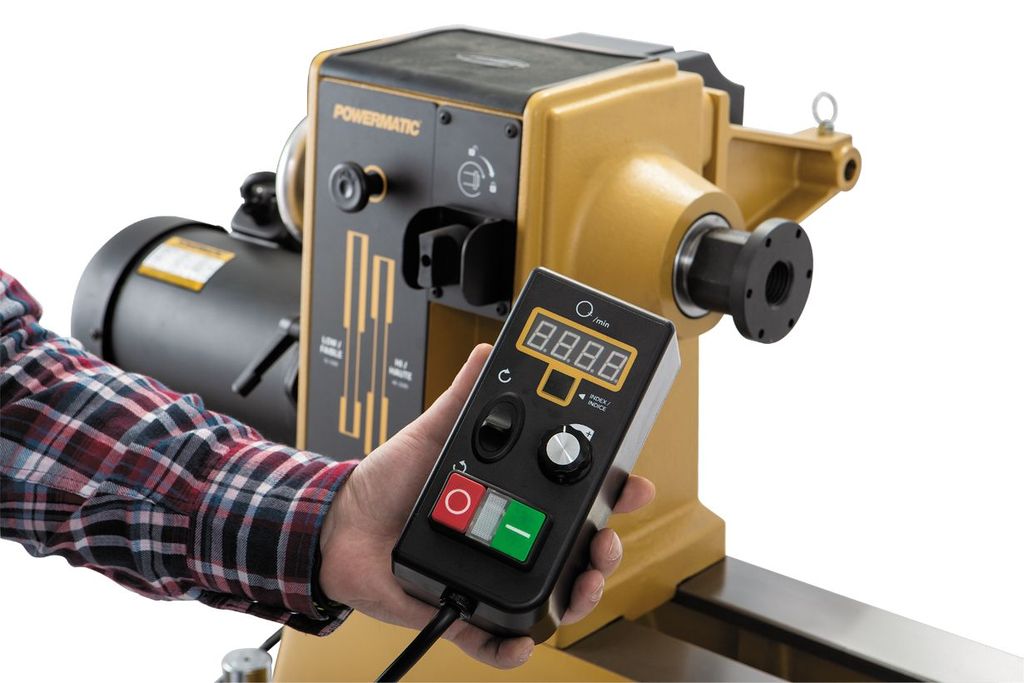

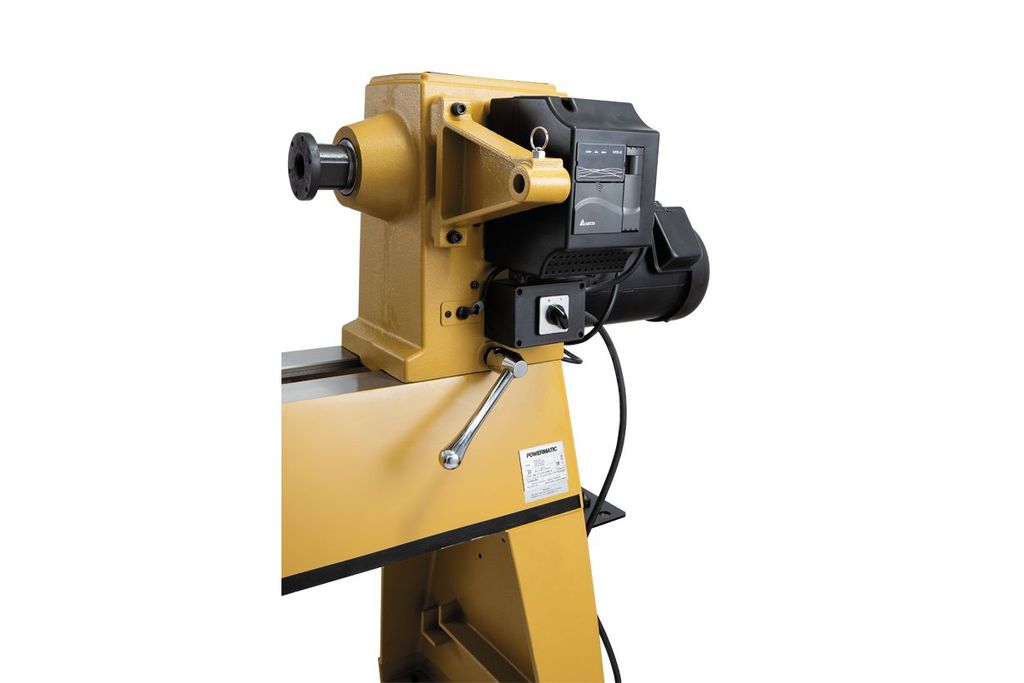

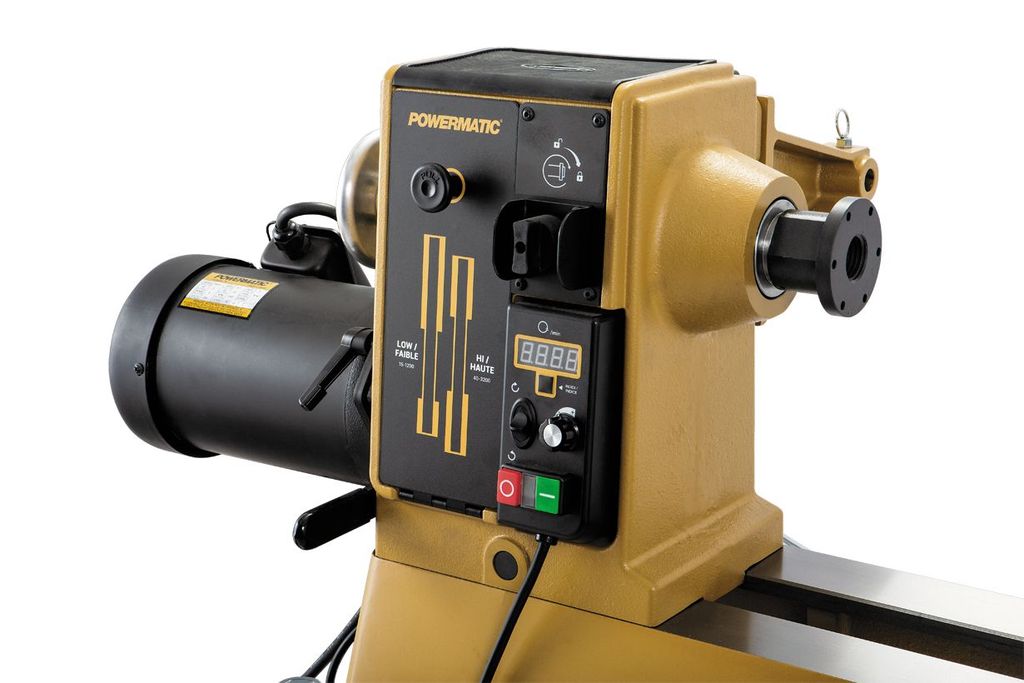

Станок подключается к однофазной сети 220В, но имеет встроенный частотный преобразователь и, соответственно, трехфазный асинхронный двигатель. Электроника позволяет в широком диапазоне изменять скорость вращения шпинделя, обеспечивая при этом одинаково высокий крутящий момент. Частота оборотов задается небольшой поворотной рукояткой и, для удобства настройки, отображается в цифровом виде на символьном дисплее. Вспомогательная функция блока – изменение направления вращения простым переключателем. Для удобства управления пульт сделан выносным с магнитной фиксацией – его можно разместить в любом месте, где это будет удобно оператору.

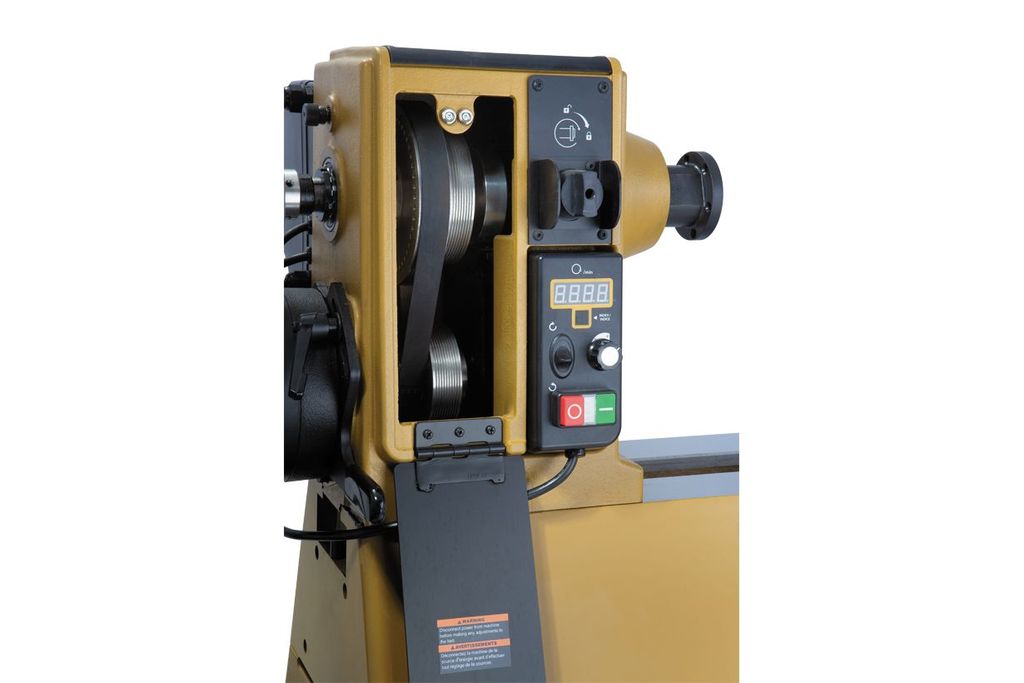

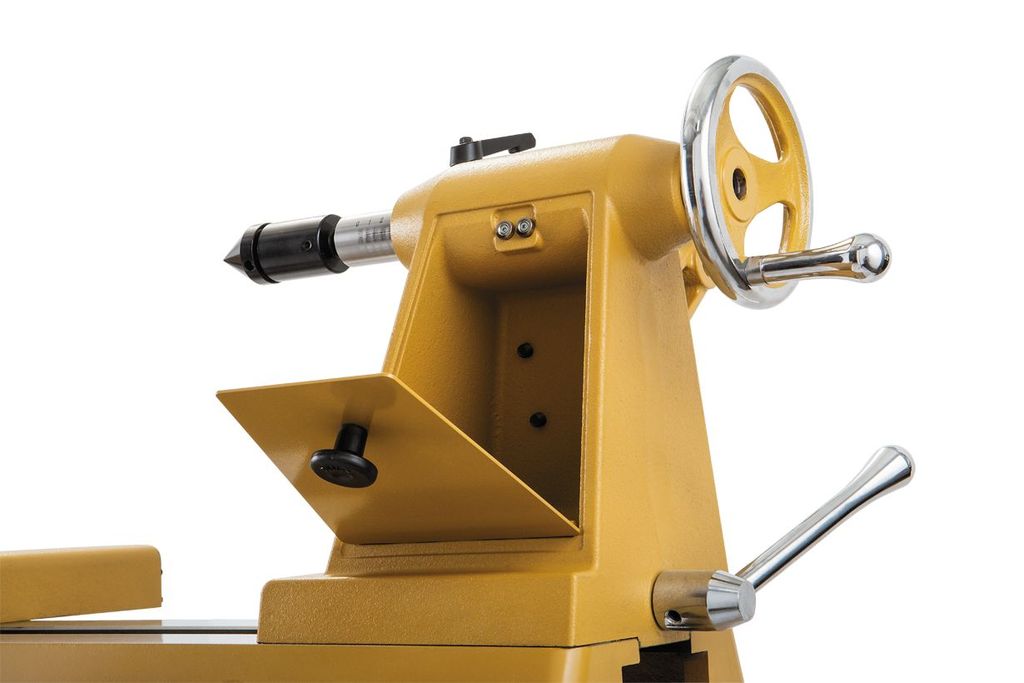

Для увеличения крутящего момента при обтачивании деталей большого диаметра можно переустановить ремень на шкивах. Натяжение производится рычагом с передней стороны бабки, который фиксируется винтовым зажимом с удобной ручкой. Есть делительное приспособление на 48 позиций и отдельный от него механизм блокировки шпинделя для удобства замены оснастки. Сама бабка подвижная вдоль станины и, кроме того, поворотная на 180° (это позволяет работать «над полом» с деталями, диаметр которых больше, чем просвет до станины). Задняя бабка с отсеком для хранения принадлежностей.

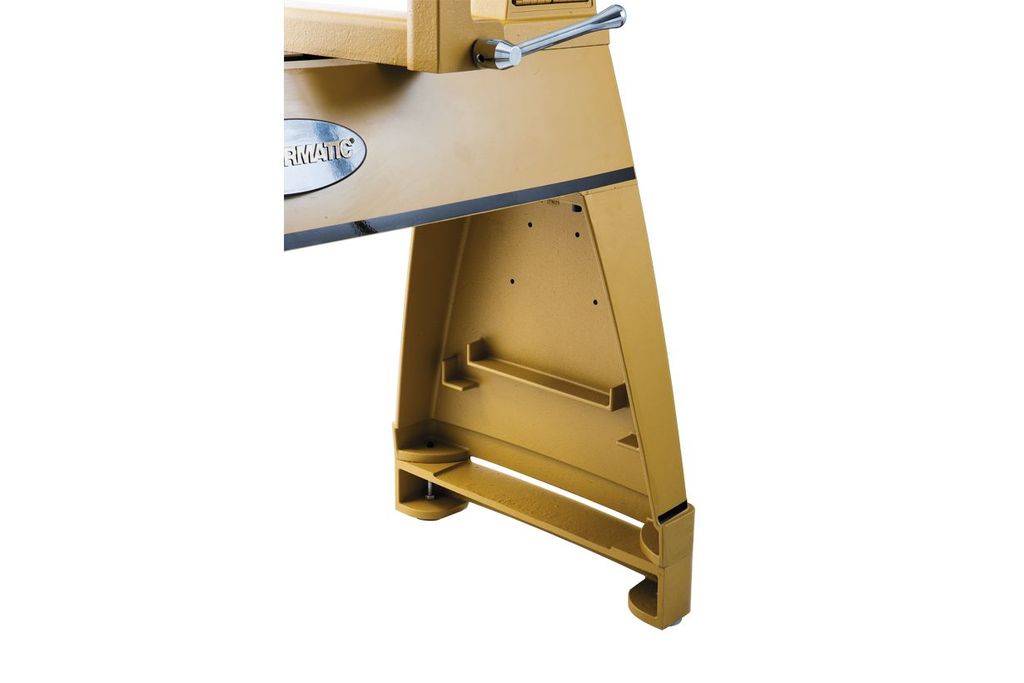

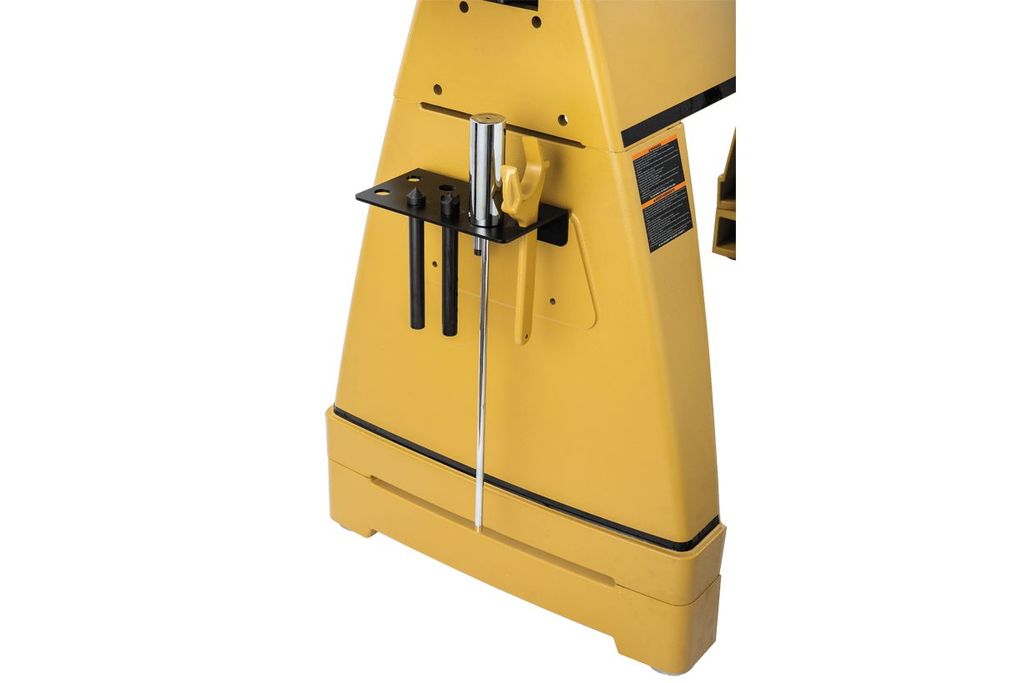

Станок штатно оборудован кронштейном и центрами для закрепления оригинала при копировании. Входят в комплект и массивные чугунные ноги, использование которых повышает устойчивость и снижает вибрации. На одной из опор закреплен держатель для принадлежностей.

Документы

Инструкция 3520C.pdf

3.5 Мб, 23 июня в 12:54
