PM701-M Powermatic Долбёжно-пазовальный станок

новинка

PM701-M Powermatic Долбёжно-пазовальный станок

Артикул: 1791310MP

PM701-M Powermatic Долбёжно-пазовальный станок

78000 руб.

Артикул: 1791310MP

Купить в 1 клик

КОМПЛЕКТАЦИЯ

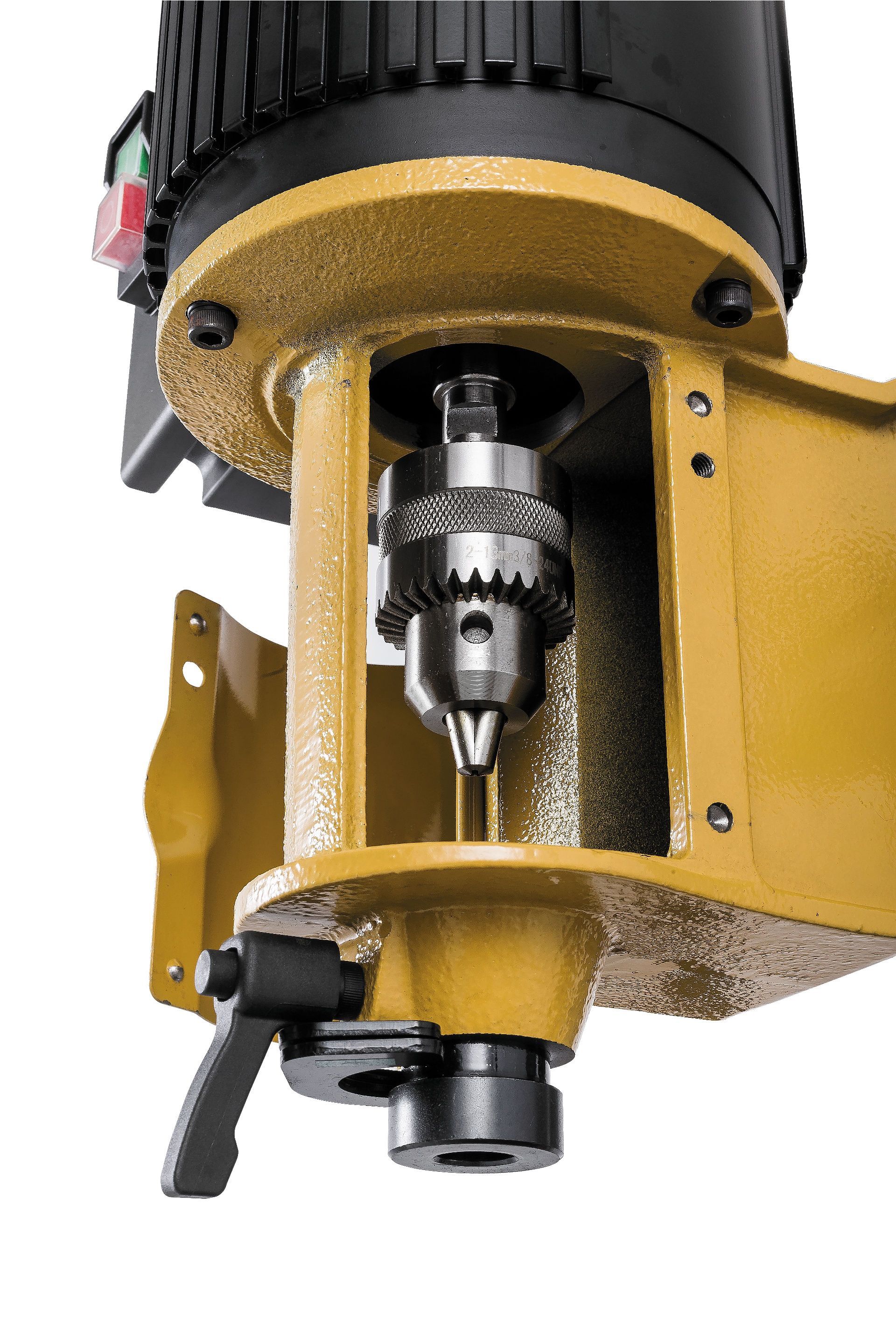

Сверлильный патрон и зажимной ключ
Втулки для установки резцов с хвостовиком 5/8'', 3/4’’ и 13/16''
Вертикальный прижим заготовки

КОМПЛЕКТАЦИЯ

Сверлильный патрон и зажимной ключ
Втулки для установки резцов с хвостовиком 5/8'', 3/4’’ и 13/16''
Вертикальный прижим заготовки

Описание

Модель	PM701-M
Артикул (230 В)	1791310MP
Потребляемая (выходная) мощность	1,0 (0,56) кВт
Частота вращения шпинделя на холостом ходу	1400 об/мин
Максимальный диаметр зажима сверлильного патрона	13 мм
Максимальный размер резца (твердые/ мягкие породы)	12/ 16 мм
Ход резца	140 мм
Максимальная высота заготовки (от стола)	127 мм
Размеры рабочего стола (ДхШ)	410х350 мм
Размеры упора заготовки (ДхВ)	320х65 мм
Максимальное расстояние от упора до центра резца	110 мм
Габаритные размеры (ДхШхВ)	410х350х900 мм
Вес	38 кг

ОСОБЕННОСТИ:

Реечный механизм подачи с газовым упором
Механизм быстрой регулировки высоты рычага подачи резца
Регулируемый упор глубины фрезерования
Продольный упор заготовки с эксцентриковой фиксацией и реечным механизмом перемещения
Роликовые прижимы заготовки к продольному упору
Двухпозиционный вертикальный прижим заготовки
Рабочий стол из чугунного литья
Алмазный инструмент для заточки долбежных резцов
Возможность поворота колонны на 180º для работы с высокими заготовками над полом

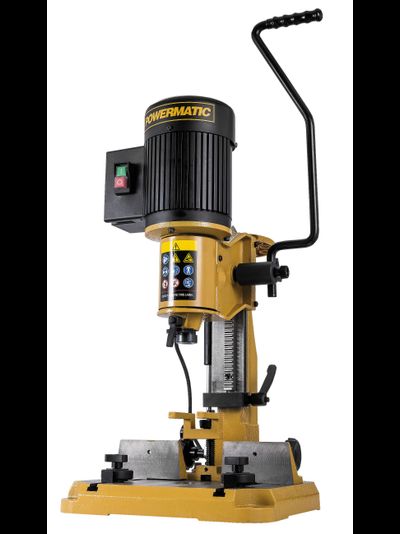

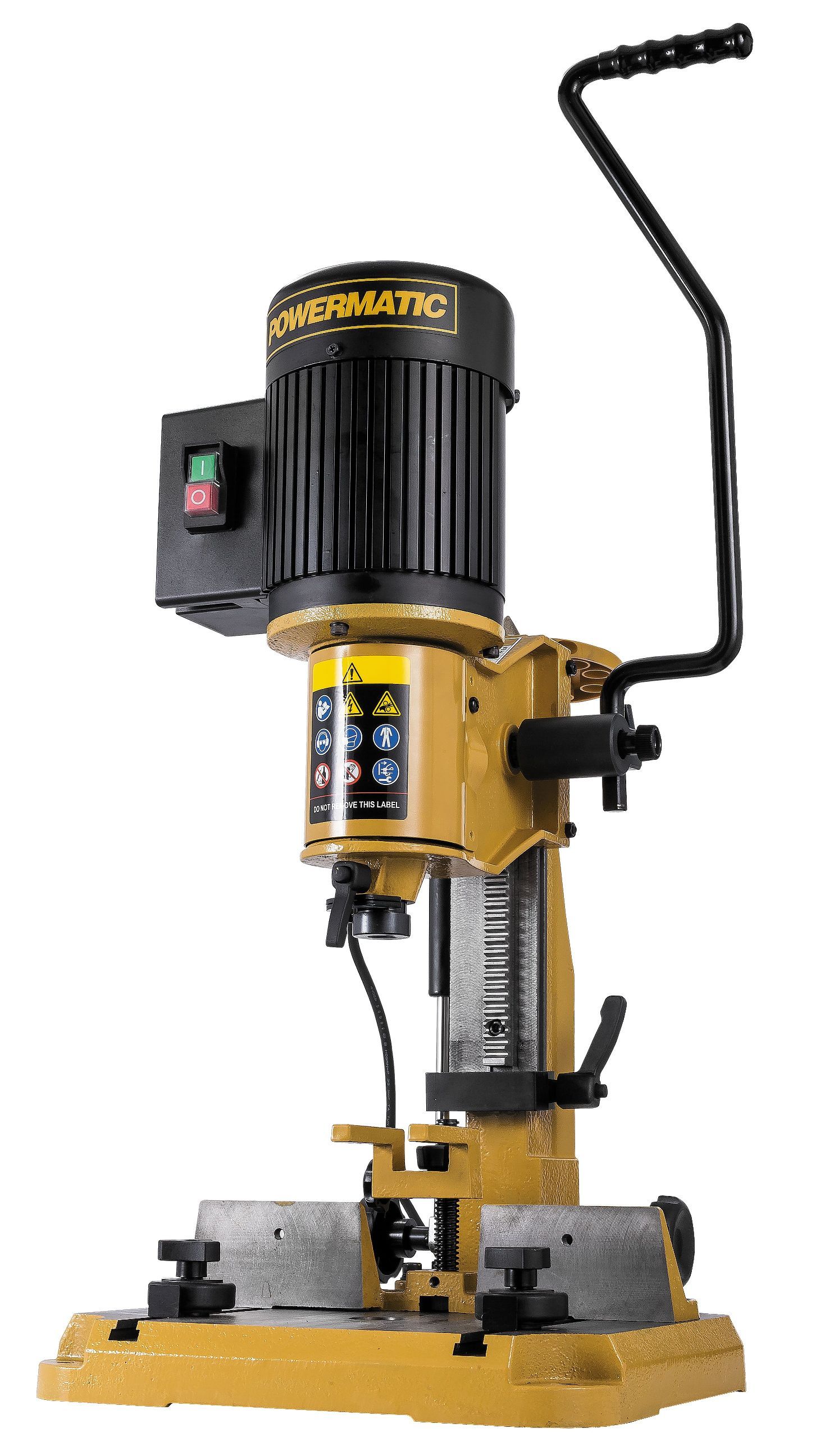

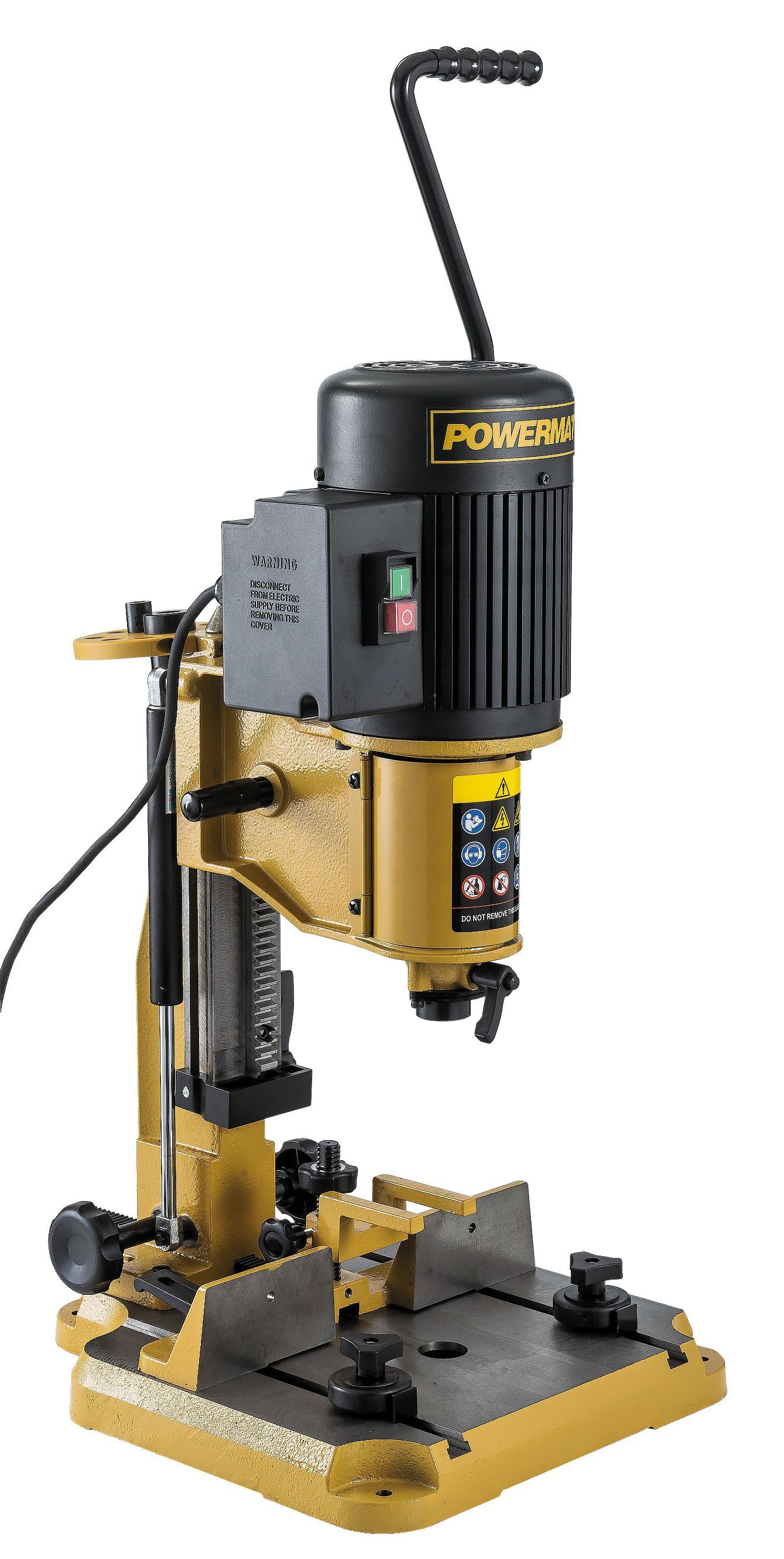

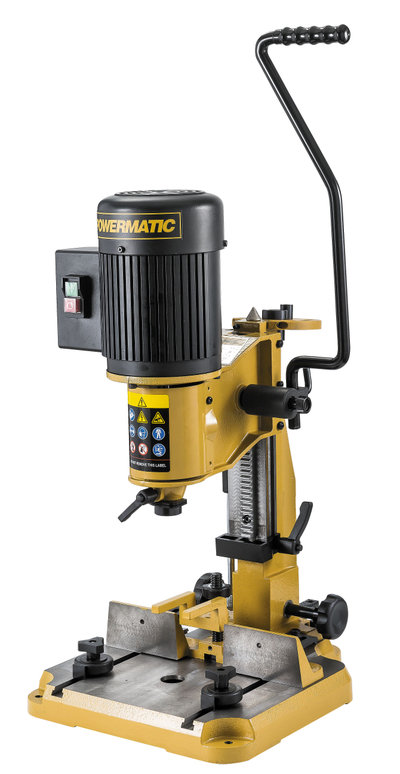

PM701-M – компактный сверлильно-пазовальный станок профессионального класса, предназначенный для выполнения соединений под прямым углом к поверхности заготовки. Как представитель марки Powermatic эта модель отличается богатым оснащением, добротной проработкой деталей и высоким качеством изготовления.

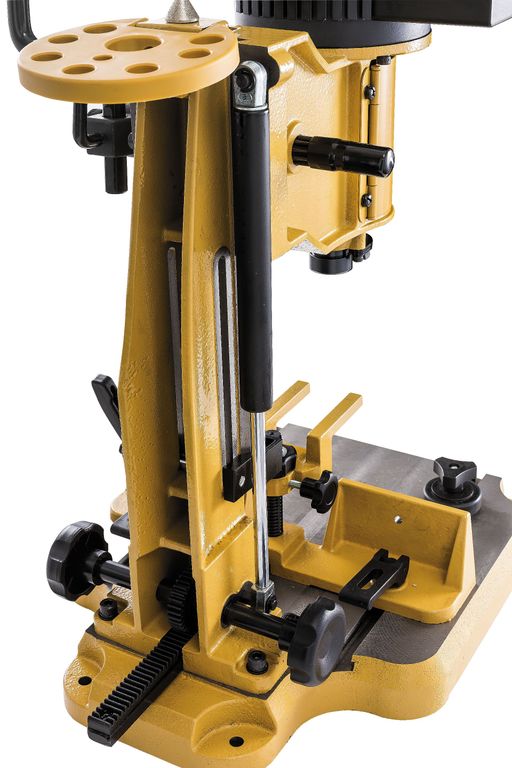

Чугунная колонна с долбежной частью жестко прикручена к чугунному же основанию, что обеспечивает прямые под углом ровно 90° края пазов без предварительных настроек и регулировок. Симметричное расположение крепежных отверстий позволяет переустановить колонну с поворотом на 180° так, чтобы работать от пола с дверными полотнами, оконными переплетами и другими крупными изделиями.

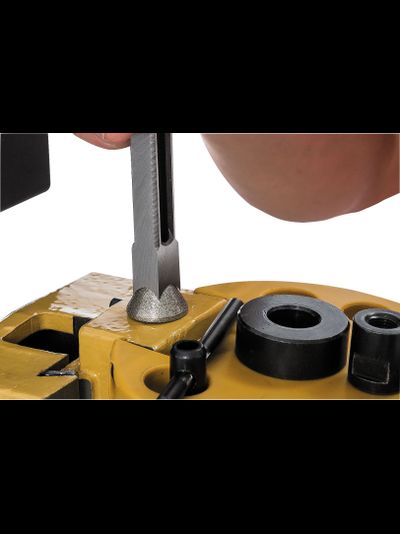

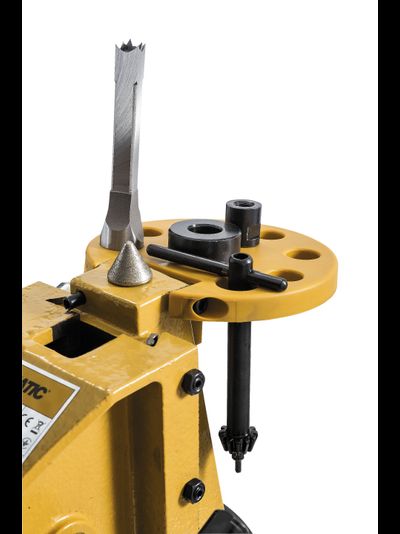

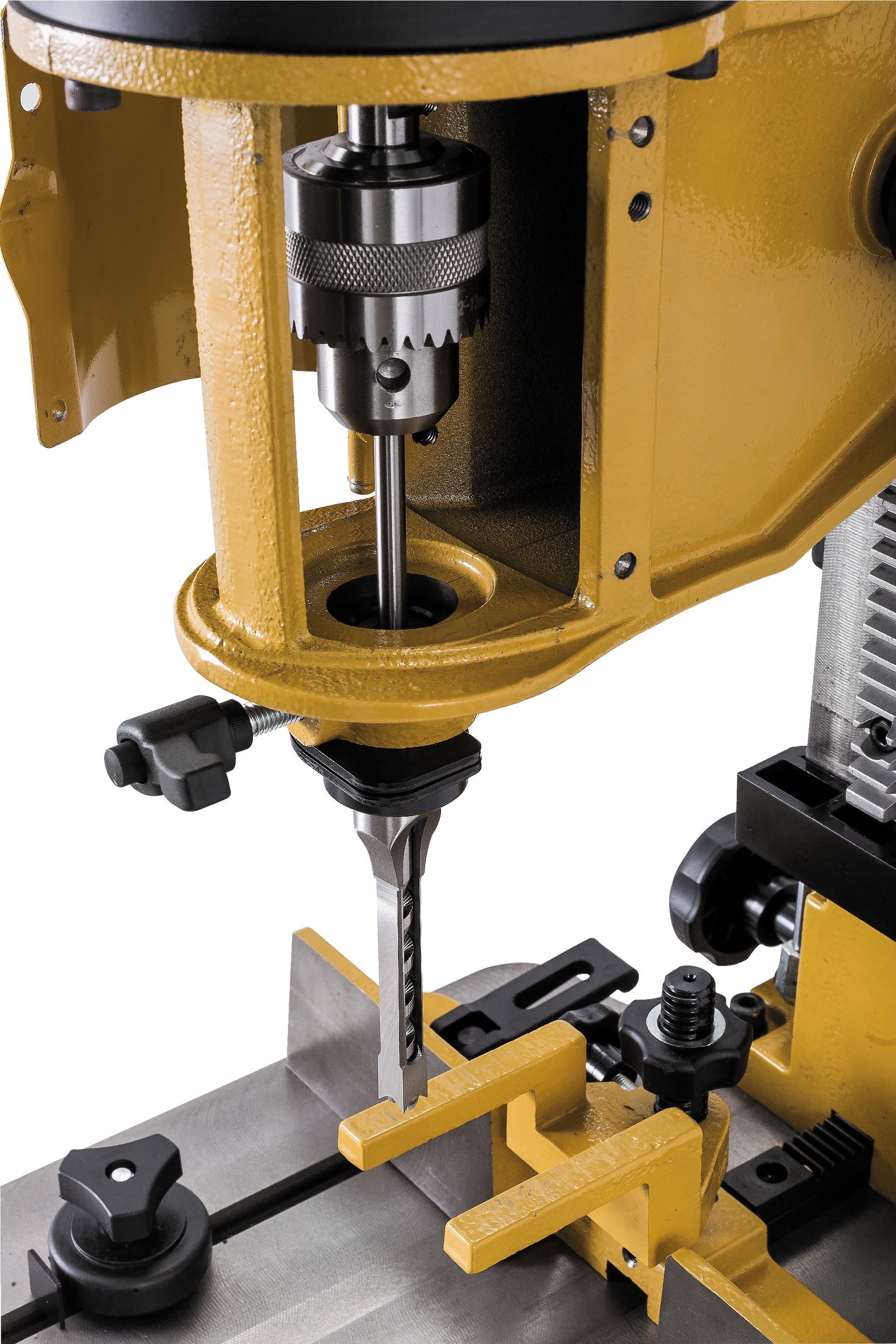

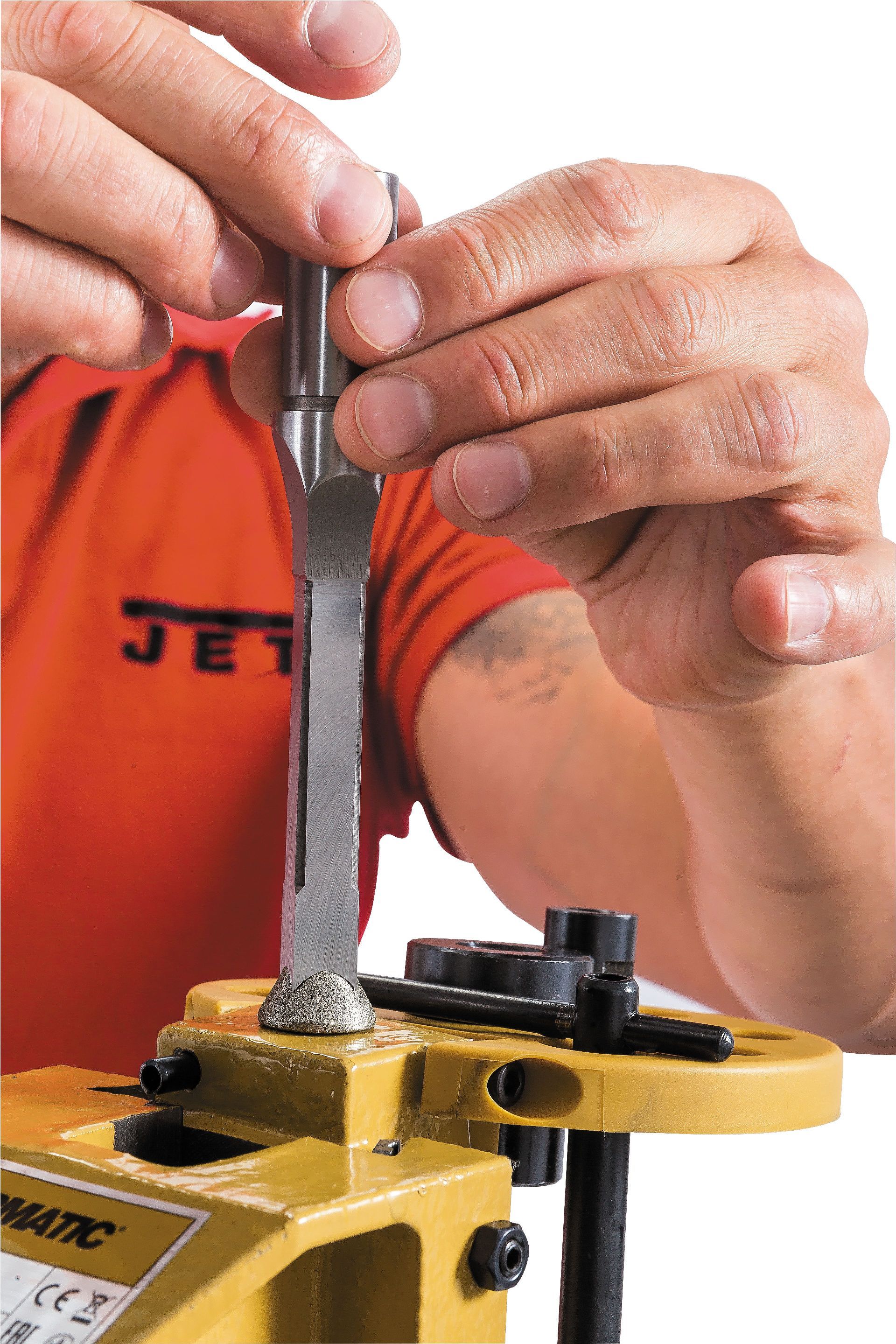

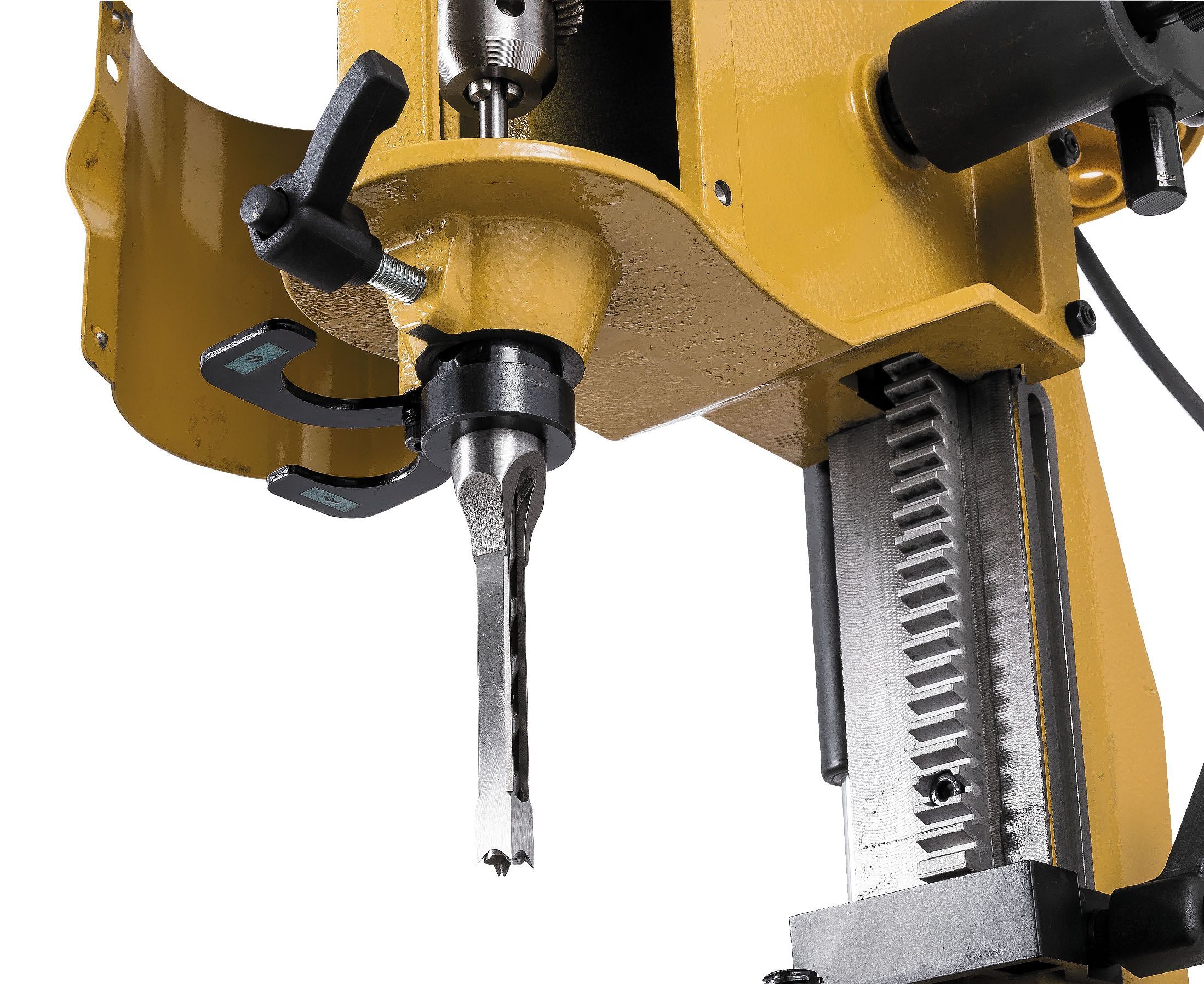

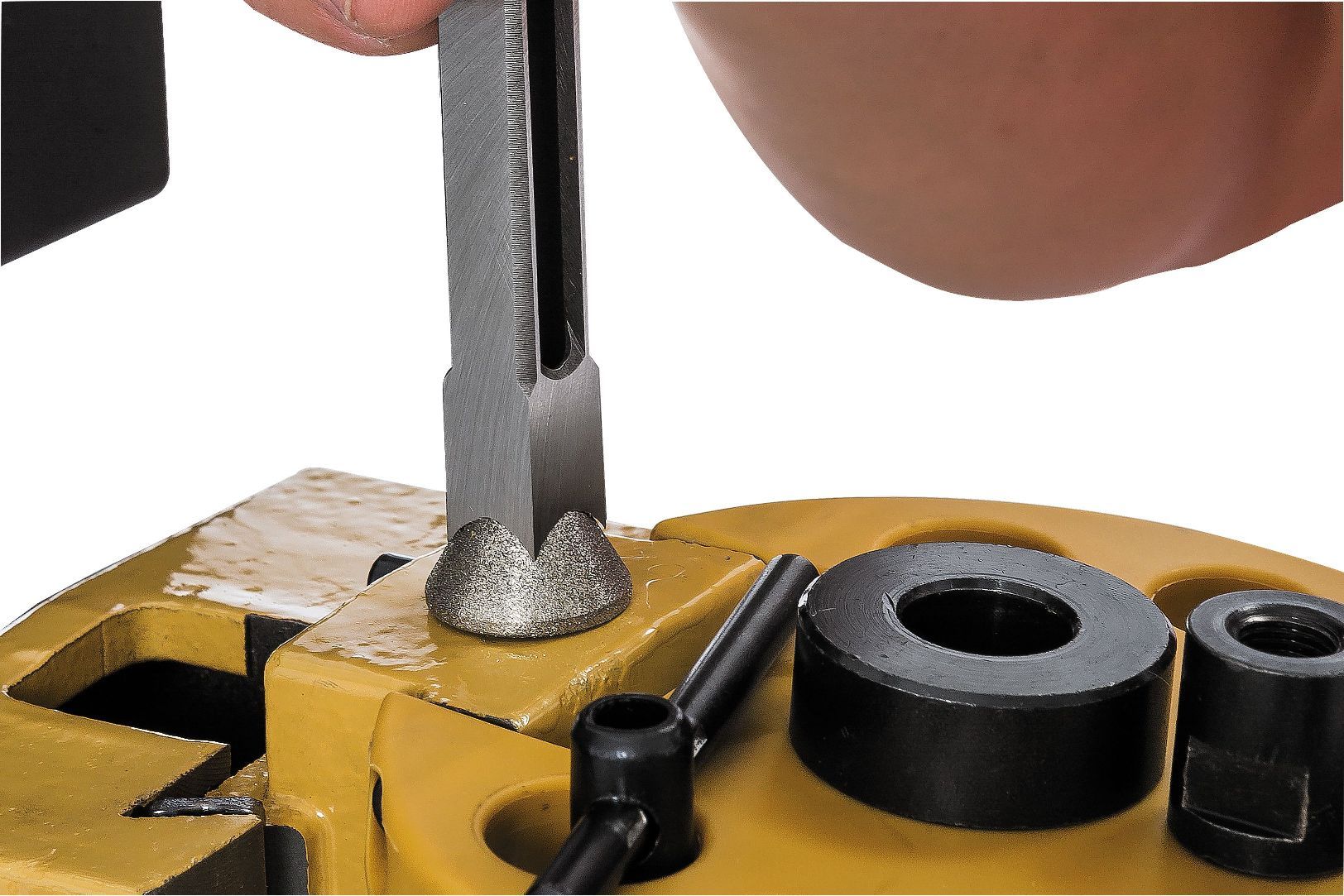

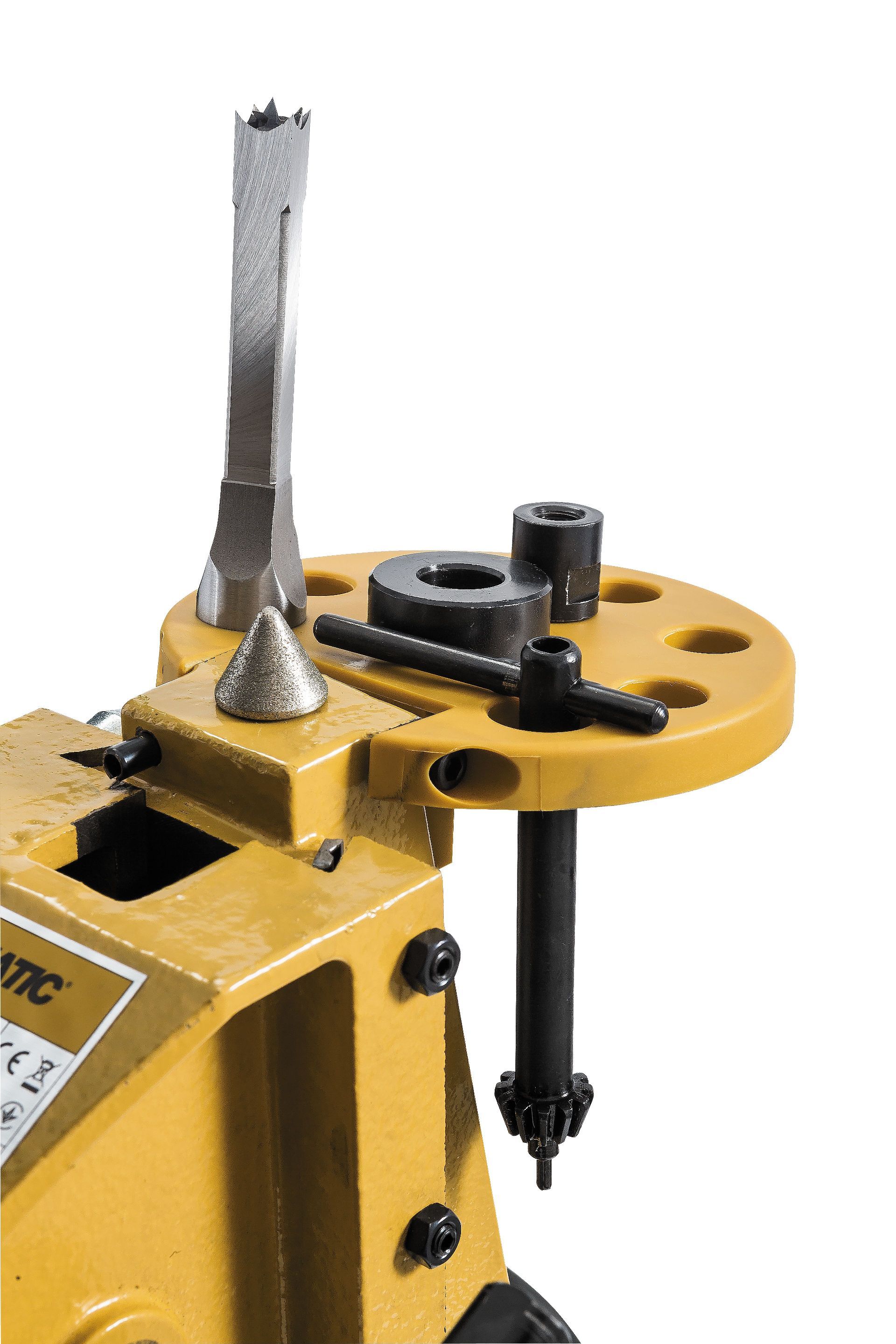

Подача сверлильной части производится длинной изогнутой рукояткой под удобный хват, она установлена на шлицах и быстро регулируется по высоте. Также предусмотрена возможность ее крепления с другой стороны корпуса под левую руку. Снизу на клиновых направляющих расположен – концевой упор со стопорным винтом, сверху – круглый кронштейн для хранения принадлежностей и конический алмазный инструмент для заточки долбежной части пазовальных сверл. При использовании «долбяков» с разными хвостовиками используют переходные втулки из комплекта поставки; при их монтаже возникает необходимость регулировать высоту установки, для чего есть две откидных дистанционных пластины-прокладки.

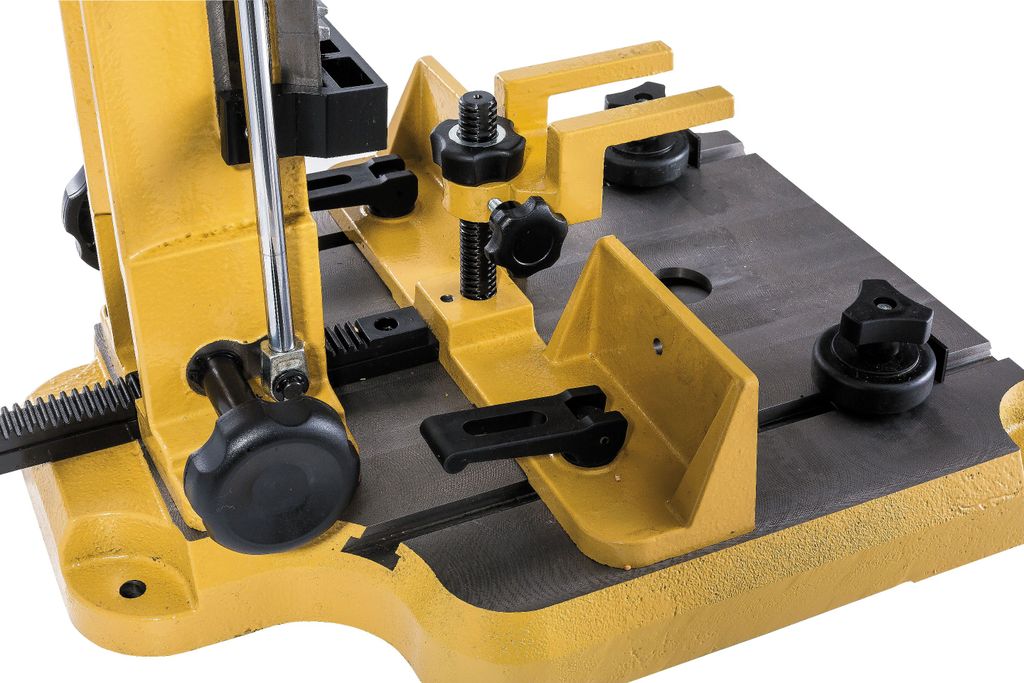

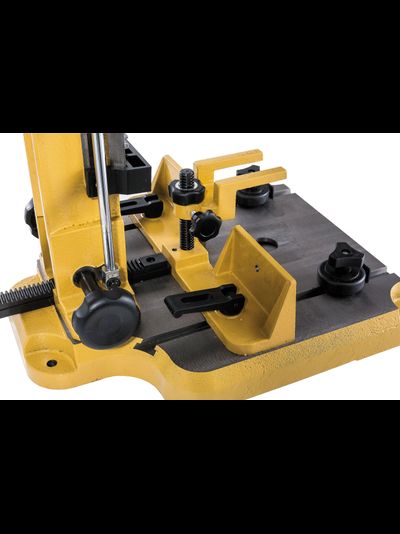

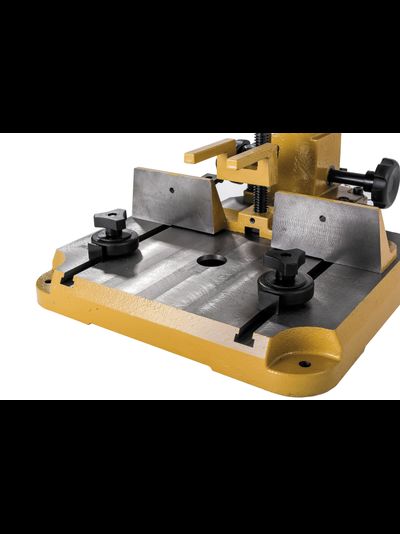

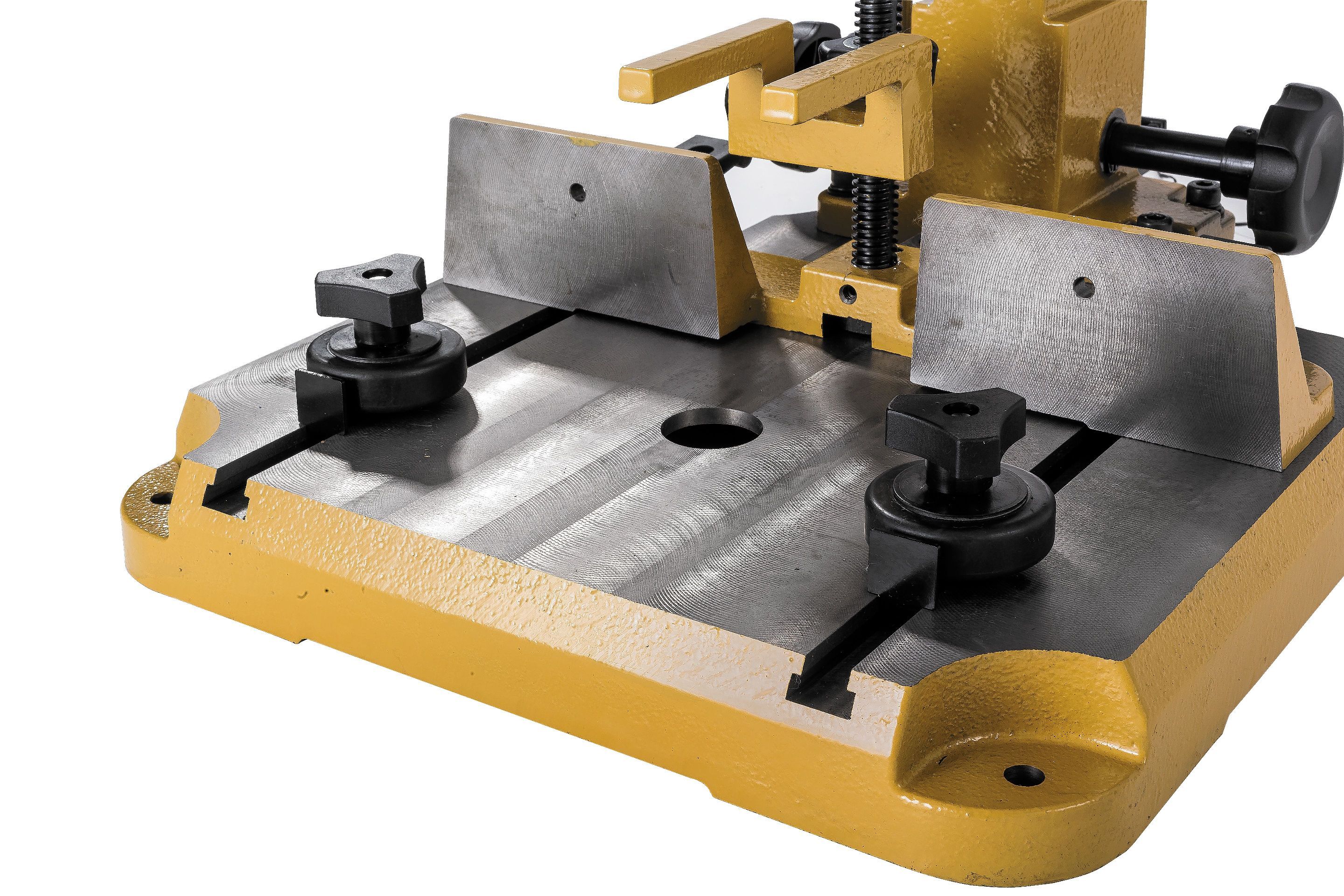

При размещении заготовки на столе её фиксируют с использованием нескольких упоров. Основной перемещается вдоль двух Т-образных пазов и выполнен в виде массивной чугунной колодки с зубчато-реечным механизмом регулировки и с двумя эксцентриковыми (что редко) фиксаторами. По центру упора винтовой прижим-вилка с двумя чугунными лапами; в зависимости от высоты заготовки вилку переворачивают лапами кверху или книзу. Подпор детали к планке упора производится двумя роликами, установленными в Т-образных пазах. Такая конструкция позволяет протягивать деталь, не ослабляя надежной фиксации.

Имея богатый набор вспомогательных приспособлений и доработок, станок выгодно отличается простотой и удобством эксплуатации, что, несомненно, привлечет взыскательных пользователей, на которых и рассчитано оборудование линейки Powermatic.

Документы

Инструкция PM701-M.pdf

1.5 Мб, 11 марта в 08:05
