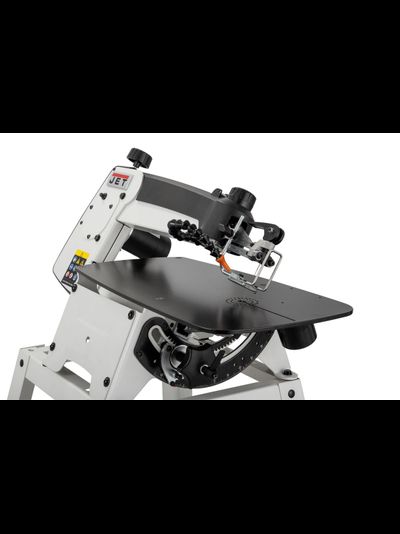

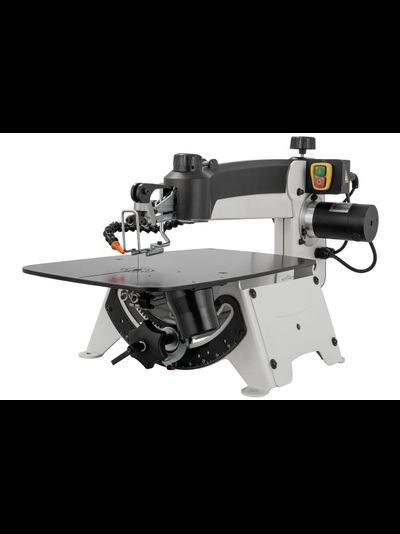

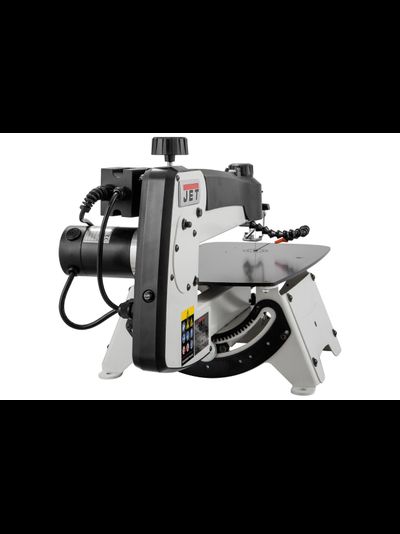

JWSS-18B Лобзиковый станок

Артикул: 727300BM

JWSS-18B Лобзиковый станок

70200 руб.

Артикул: 727300BM

Купить в 1 клик

КОМПЛЕКТАЦИЯ

Комплект из пяти пильных полотен
Два адаптера для установки пильных полотен

КОМПЛЕКТАЦИЯ

Комплект из пяти пильных полотен
Два адаптера для установки пильных полотен

Описание

Потребляемая (выходная) мощность, кВт	0,3 (0,05)
Частота ходов пилки, ход/мин	400-1550
Ход пилки, мм	18
Длина пильного полотна, мм	130
Угол наклона пильного полотна	-45° -0-45°
Максимальная ширина заготовки (просвет до рамы)	474 мм
Максимальная глубина пропила, мм	48
Размеры рабочего стола (ДхШ), мм	536х287
Диаметр вытяжного штуцера, мм	63
Напряжение, В	230
Длина, мм	780
Ширина, мм	400
Высота, мм	420
Масса, кг	25

ОСОБЕННОСТИ:

Плавная регулировка частоты ходов пилки
Верхнее расположение рычага быстрого натяжения и ослабления пильного полотна
Регулируемый патрубок для сдува опилок

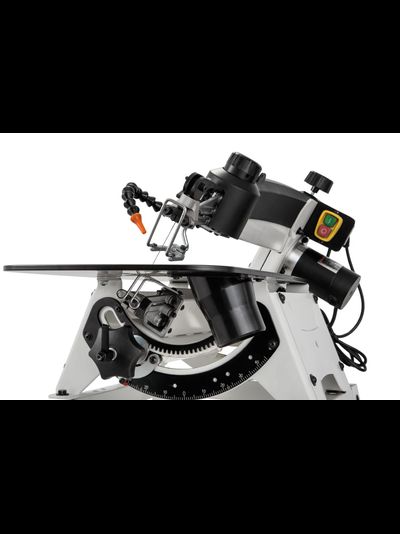

Регулировка наклона пильного полотна
Подъемная верхняя часть рамы с регулировкой высоты нижнего положения
Регулировка амплитуды маятникового хода (продольного движения пильного полотна)
Регулируемый прижим заготовки
Рабочий стол из массивного стального листа

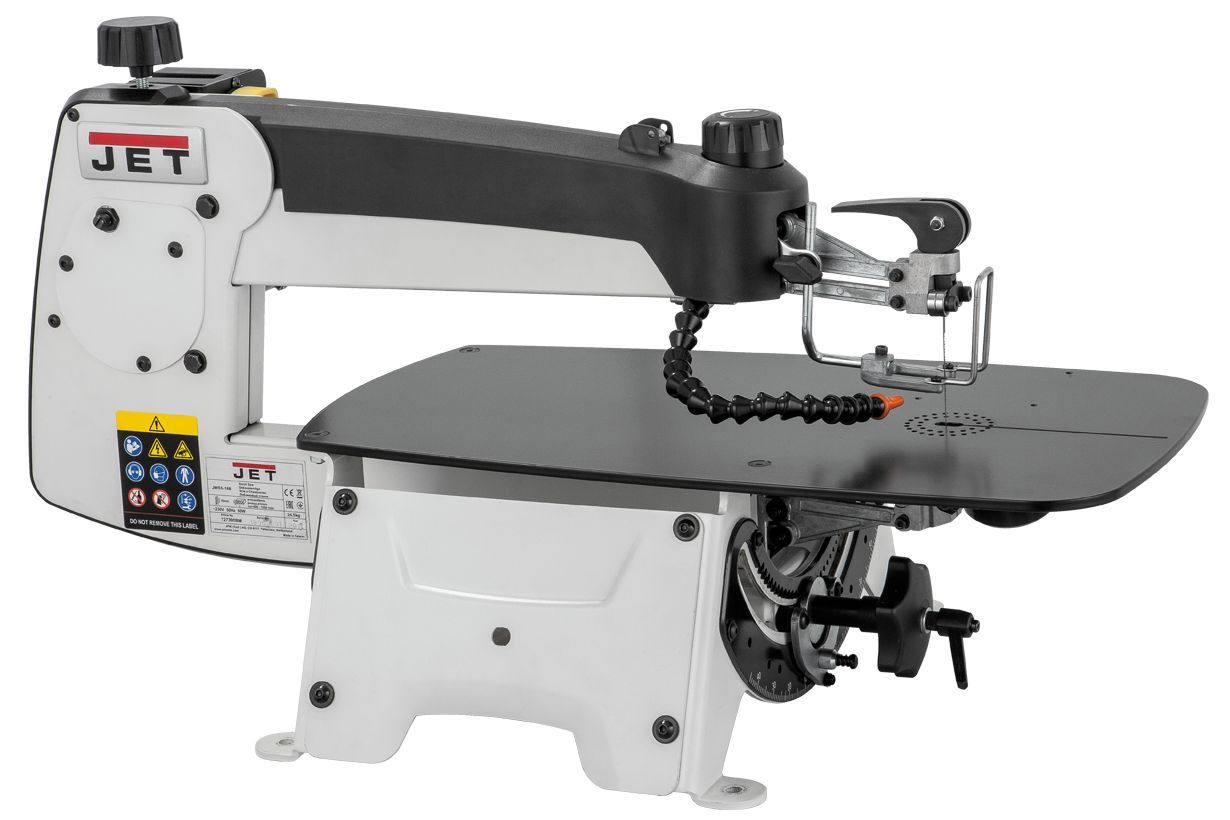

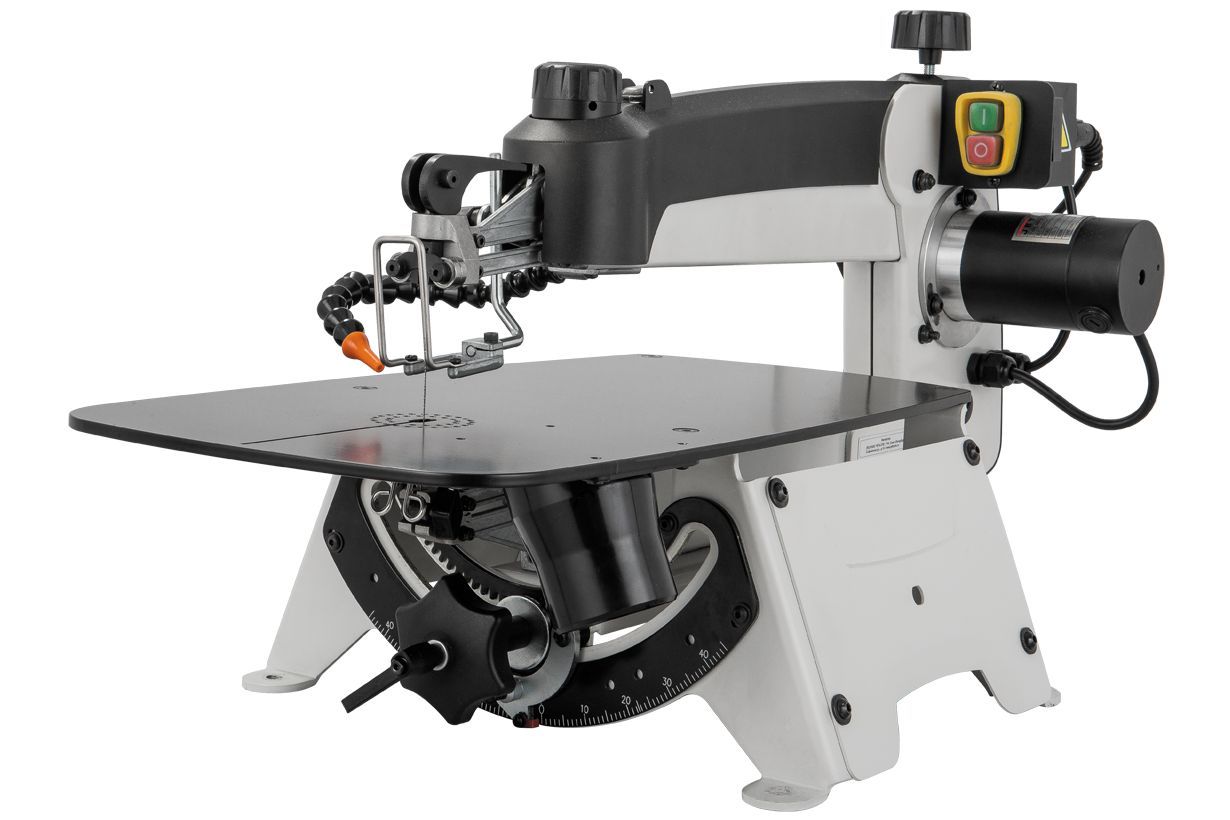

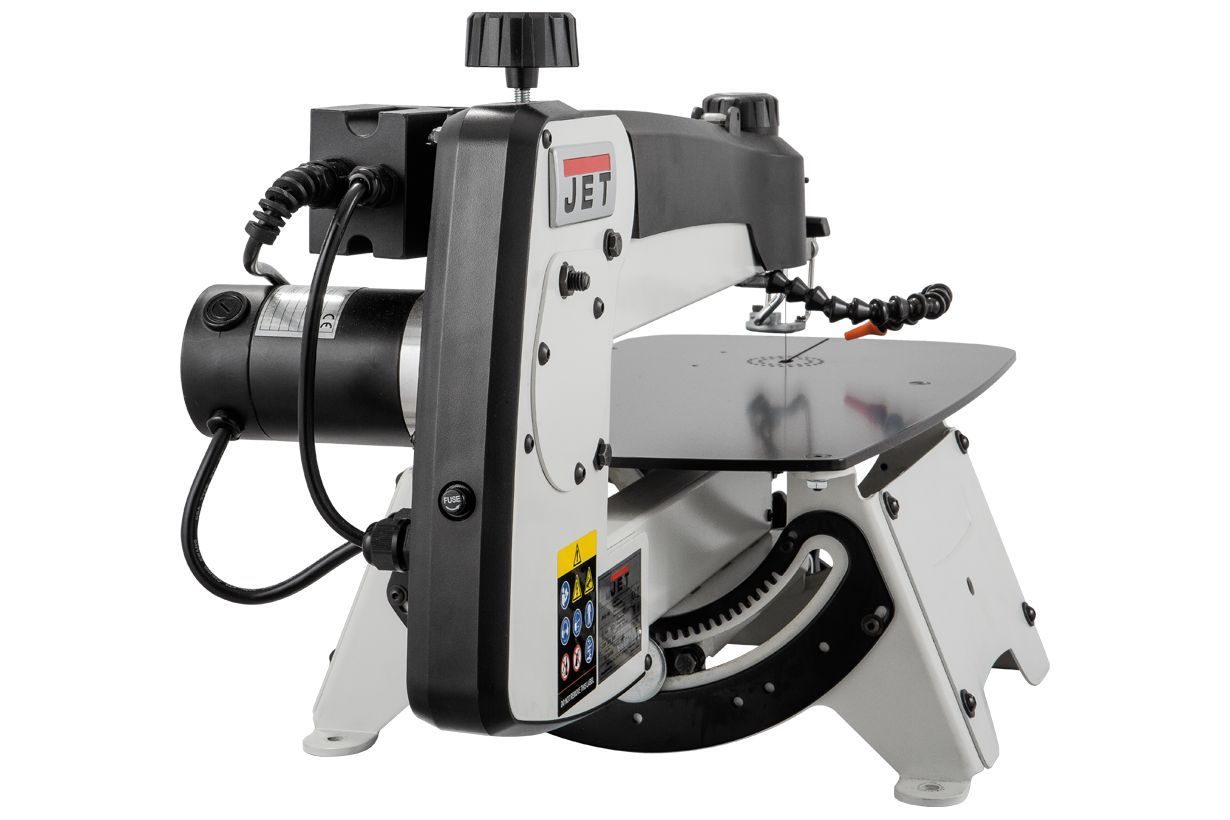

JWSS-18B – профессиональный лобзиковый станок для взыскательных пользователей, требовательных к точности и удобству работы. Конструкция механизма, общая компоновка и совершенство в деталях, вот что отличает эту модель от большинства аналогов, как любительского, так и профессионального классов.

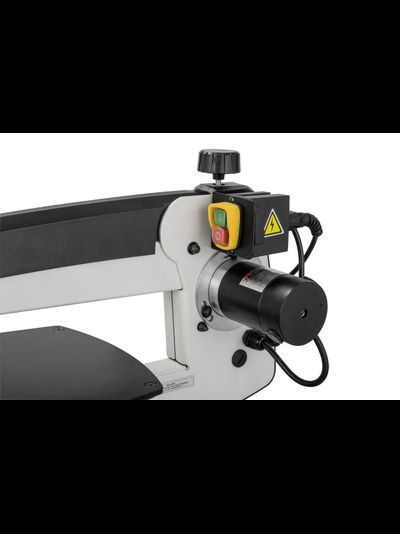

Станок оборудован параллелограммным механизмом привода качающейся части, имеющим ряд особенностей. Во-первых, верхняя часть рамы поднимается, что удобно при наладке или установке заготовки. В верхнем положении она фиксируется и не требует удерживания. Нижнее положение можно корректировать вращением рукоятки, подстраивая под длину пилки и толщину детали. Во-вторых, предусмотрен режим работы с продольной подкачкой полотна (так называемый маятниковый ход), который обеспечивает более «агрессивное» и производительное пиление. В зависимости от требований к скорости, точности и чистоте распила настраивают амплитуду продольных движений в диапазоне от нуля и до максимальной величины. Процедура выполняется поворотом моторного модуля вокруг оси.

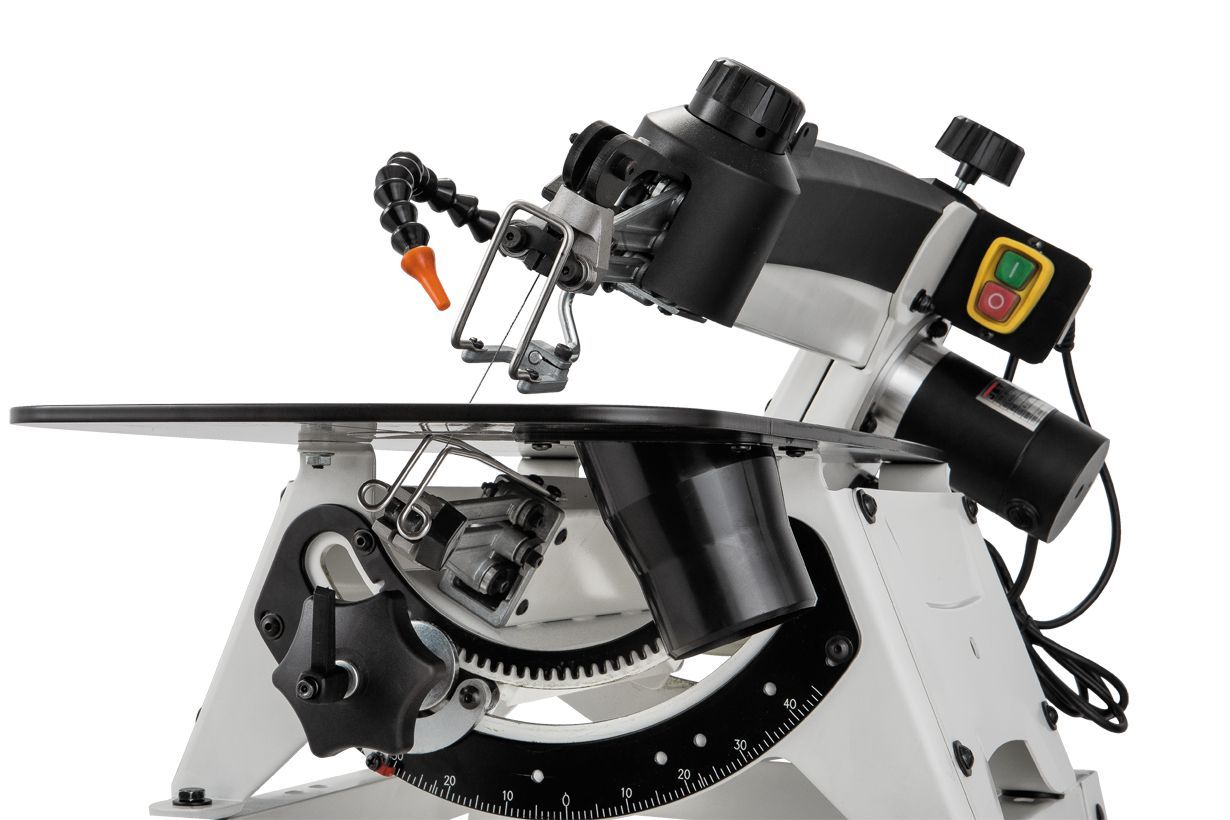

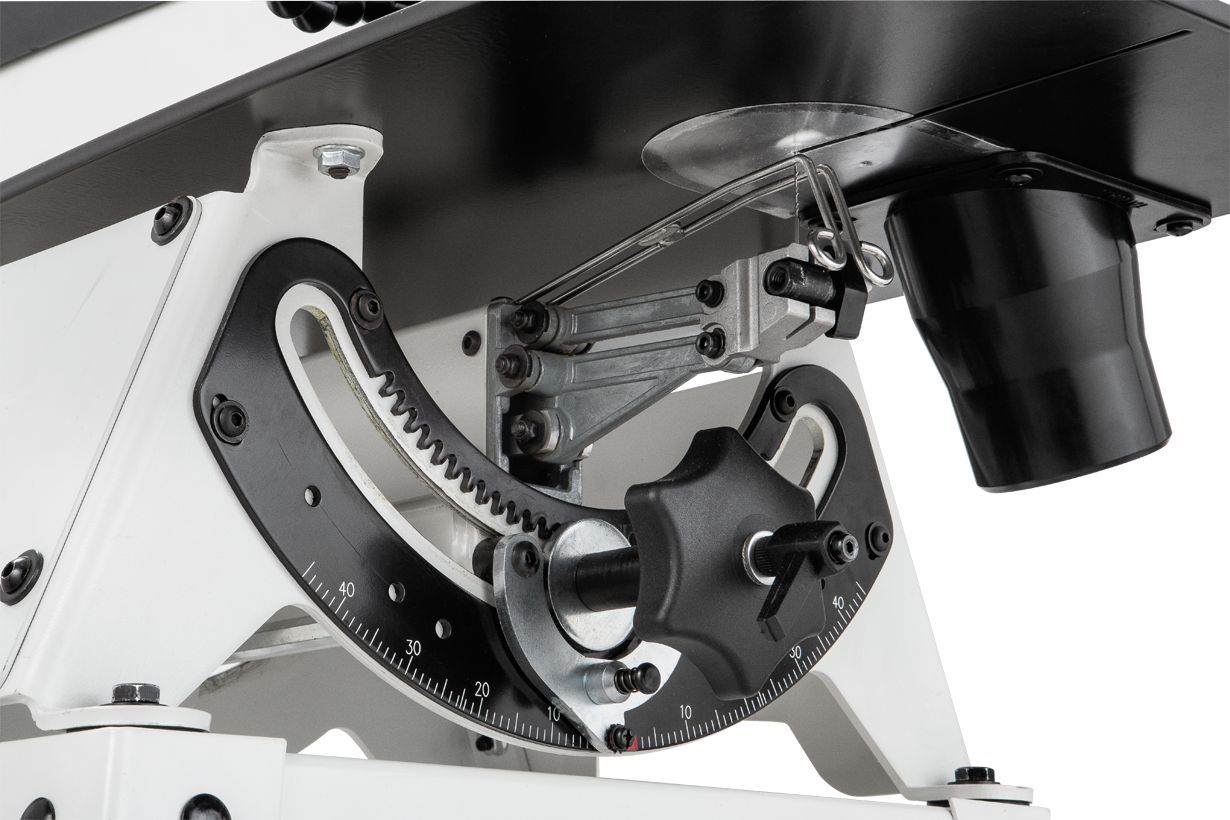

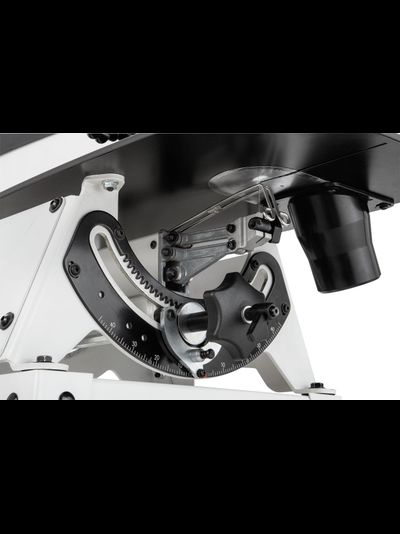

Рабочий стол изготовлен из толстого стального листа и жестко закреплен на основании, что обеспечивает точную работу без вибраций. Для выполнения распилов под углом к поверхности наклоняют «раму» с натянутым пильным полотном. Заготовка всегда остается в горизонтальной плоскости. Регулировка наклона производится зубчатым механизмом с приводом от вращающейся рукоятки. Он симметричен и обеспечивает поворот как влево, так и вправо.

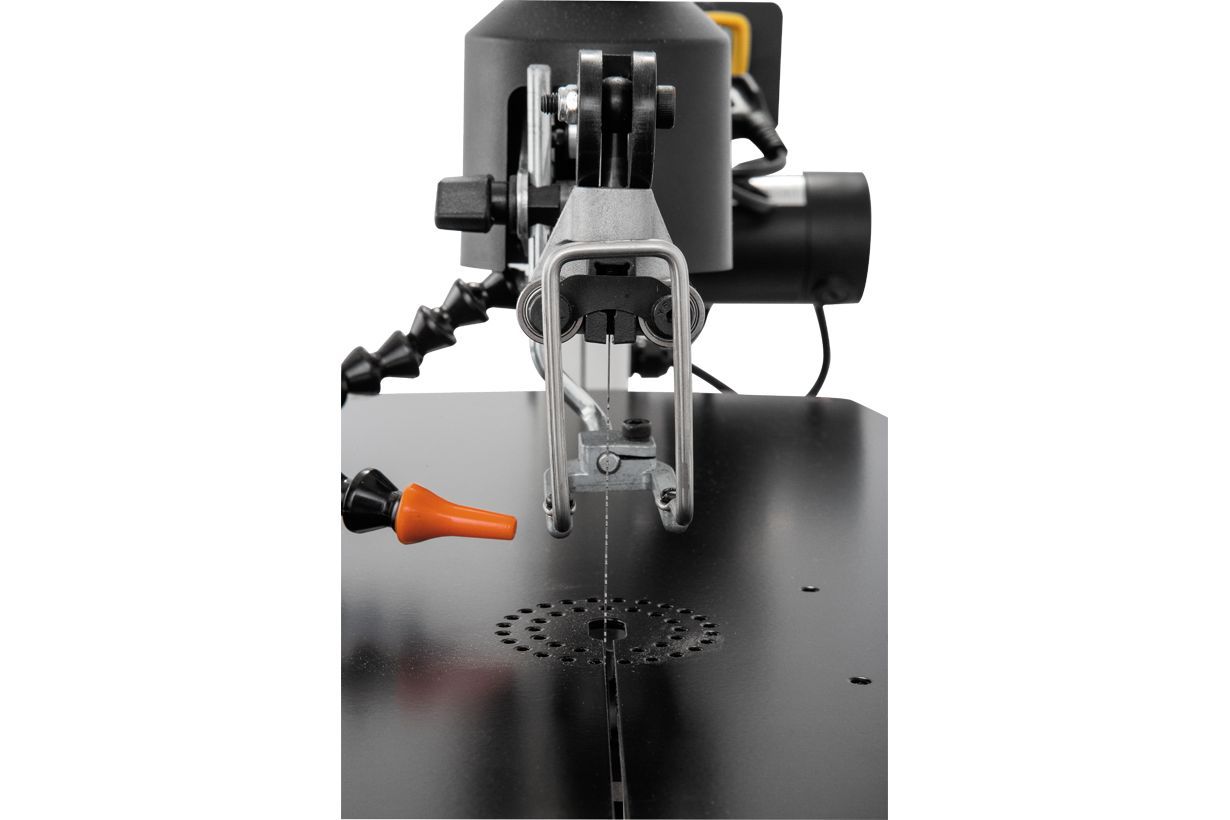

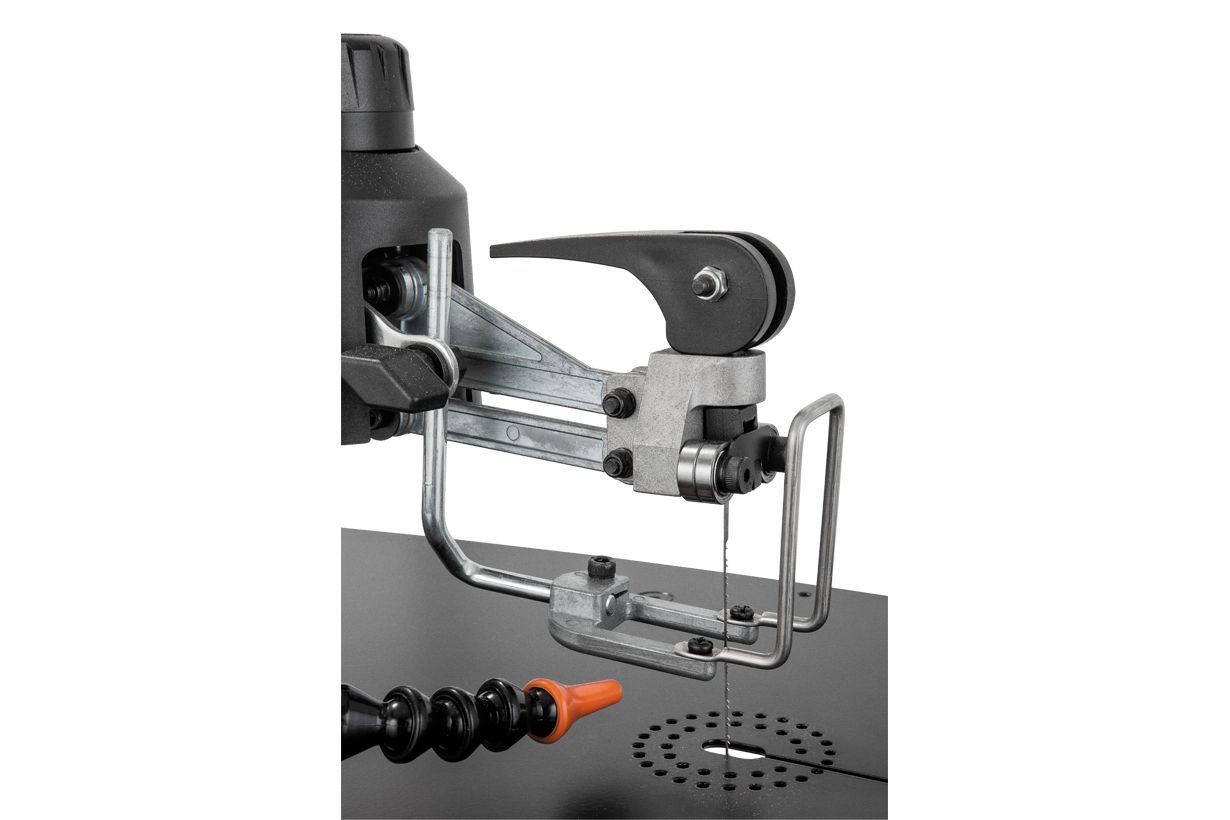

Станок работает с пильными полотнами без штифта. Верхняя часть пилки зажимается эксцентриковым механизмом, совмещенным с натяжителем, нижняя предварительно зажимается в адаптер, а после вставляется в вилку-оправку. В комплекте два таких адаптера, что позволяет иметь в быстром доступе полотна разных типов. Благодаря наличию прорези в рабочем столе существенно упрощается установка на стол заготовок с продетой пилкой.

Для сдува опилок с разметки предусмотрен регулируемый воздуховод и помпа, для пылеотсоса патрубок и набор отверстий в столе.

Документы

Инструкция JWSS-18B.pdf

2.9 Мб, 22 июня в 11:44
