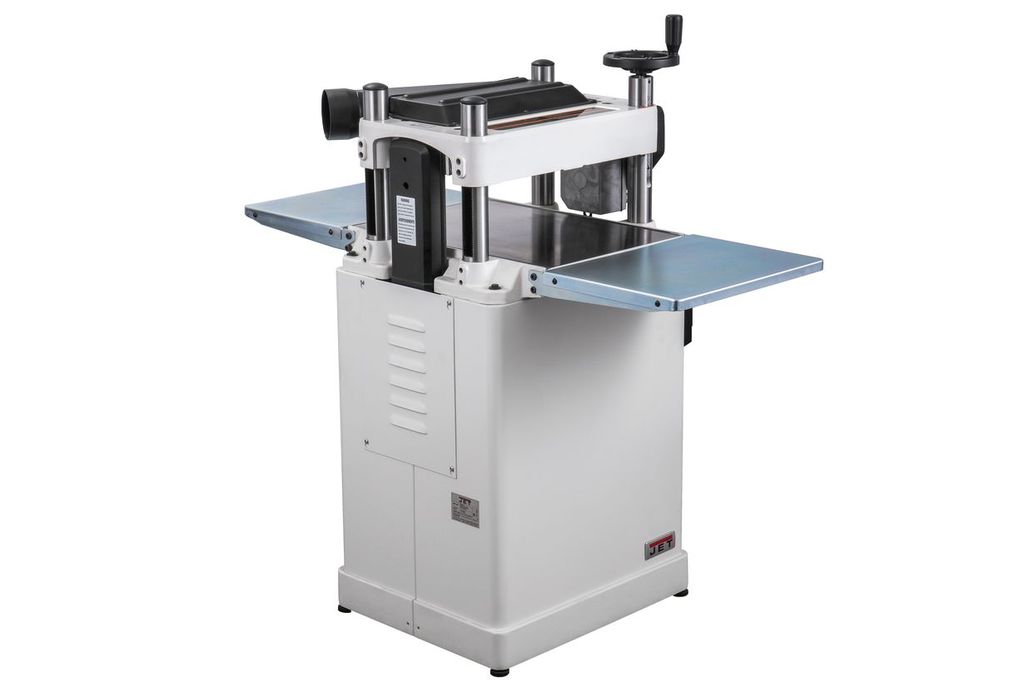

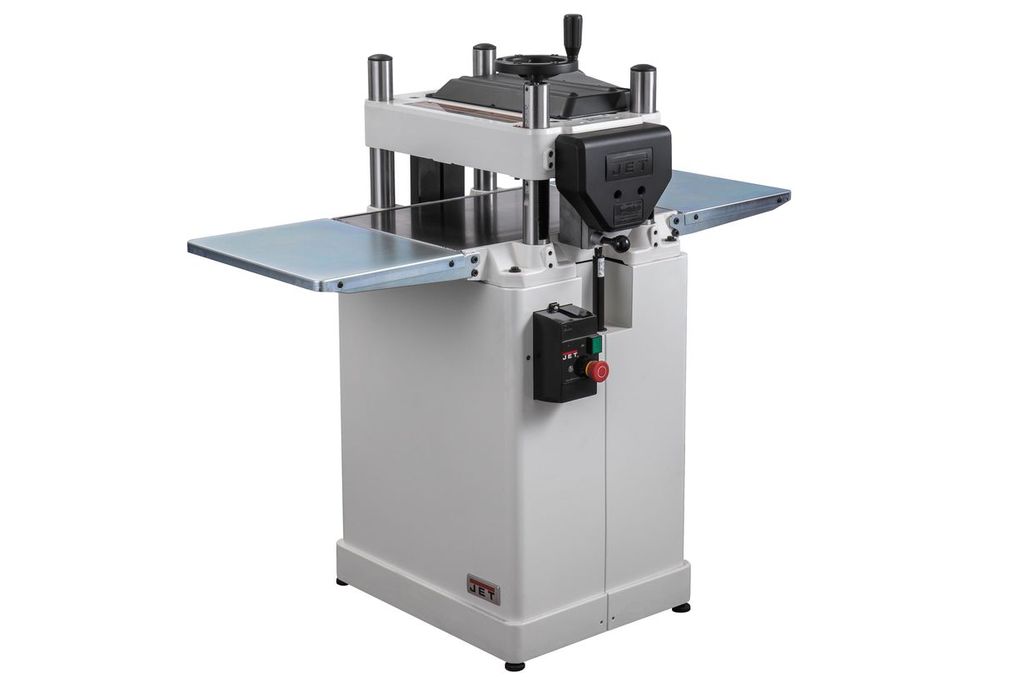

JWP-15B Рейсмусовый станок (220В)

Каталог
Деревообработка JET
Рейсмусовые станки
новинка
JWP-15B Рейсмусовый станок (220В)
JWP-15B Рейсмусовый станок (220В)
JWP-15B Рейсмусовый станок (220В)
JWP-15B Рейсмусовый станок (220В)
JWP-15B Рейсмусовый станок (220В)
JWP-15B Рейсмусовый станок (220В)
JWP-15B Рейсмусовый станок (220В)
JWP-15B Рейсмусовый станок (220В)
JWP-15B Рейсмусовый станок (220В)
JWP-15B Рейсмусовый станок (220В)
JWP-15B Рейсмусовый станок (220В)
Артикул: 722150-RU
Артикул: 722150-RU
JWP-15B Рейсмусовый станок (220В)

Купить в 1 клик

Купить в 1 клик

КОМПЛЕКТАЦИЯ

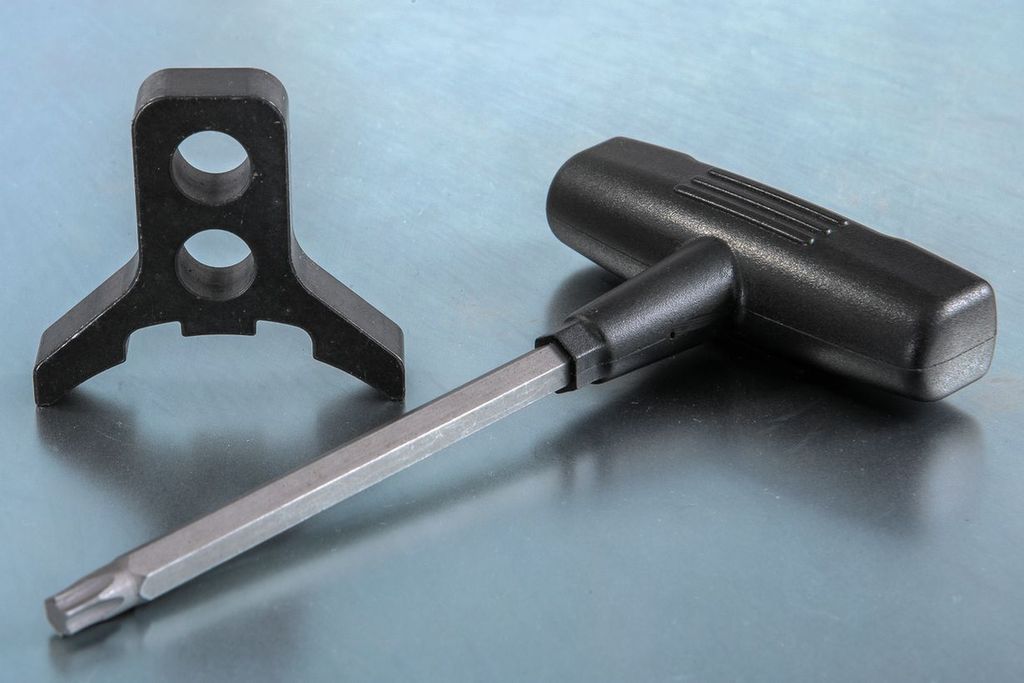

  • Комплект ножей (установлен на валу)
  • Передний и задний удлинители стола


КОМПЛЕКТАЦИЯ

  • Комплект ножей (установлен на валу)
  • Передний и задний удлинители стола
Описание Документы
Комментарии
0
Описание
Напряжение, В 230
Потребляемая (выходная) мощность, кВт 2,8 (2,2)
Частота вращения строгального вала 5200 об/мин
Диаметр строгального вала 68 мм
Размер ножей (ДхШхТ) 381х25х3 мм
Количество ножей 3
Скорость подачи, м/мин 4,9 и 6,1 м/мин
Максимальная ширина заготовки, мм 380 мм
Максимальная высота заготовки, мм 153 мм
Максимальная глубина строгания за один проход 4,7 мм
Максимально-допустимая глубина строгания за один проход по всей ширине 2,0 мм
Минимальная длина заготовки, мм 150 мм
Длина рейсмусового стола (с удлинителями) 540 (1180) мм
Диаметр вытяжного штуцера, мм 100 мм
Длина, мм 1180
Ширина, мм 660
Высота, мм 1200
Масса, кг 115


ОСОБЕННОСТИ:

  • Возможность установки строгального вала helical
  • 2-ступенчатая регулировка скорости подачи
  • Регулировка высоты строгания вращающимся штурвалом
  • Газовые упоры строгальной части
  • Откидные подающий и разгрузочный столы из стального листа
  • Рабочая часть из чугунного литья
  • Тумба-подставка для напольной установки

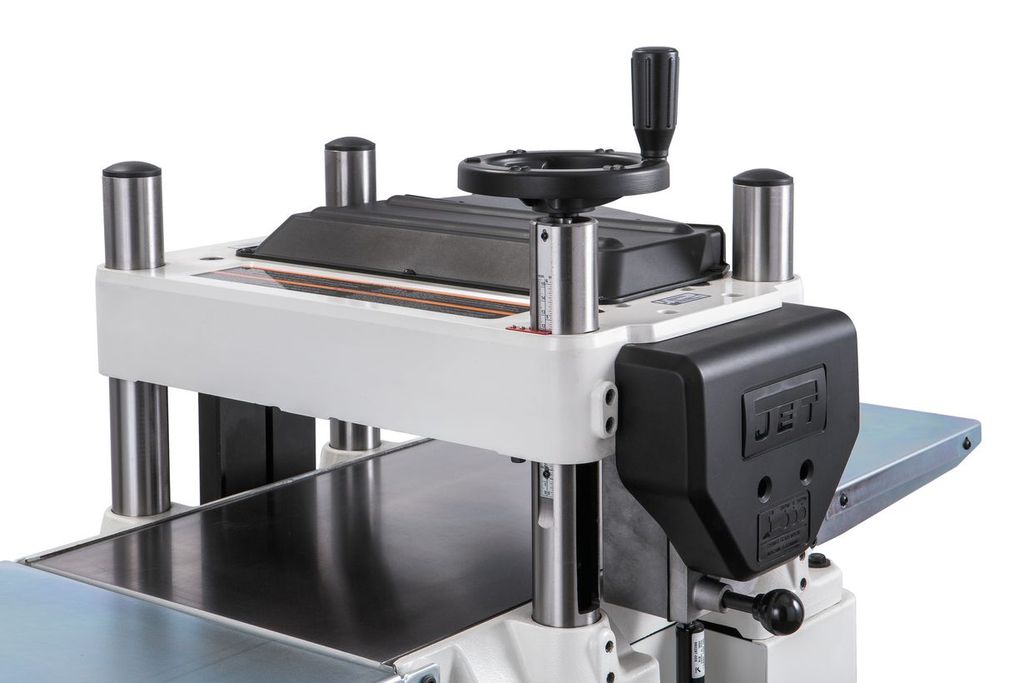

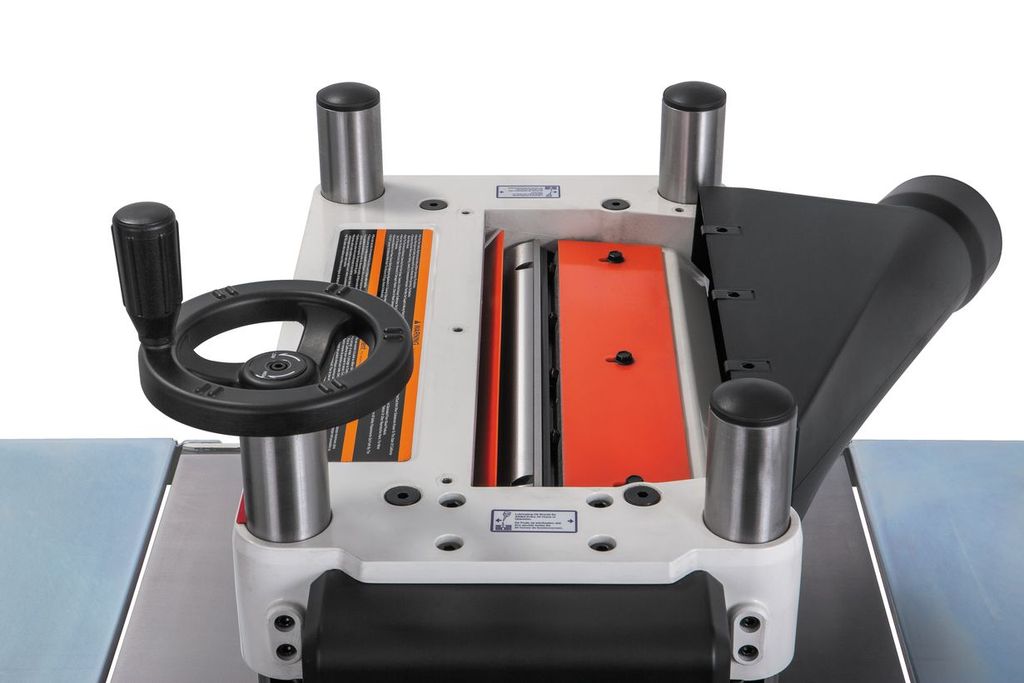

JWP-15B — профессиональный рейсмусовый станок с откидными столами, оптимальный для использования в небольших столярных мастерских. Это полностью новая современная модель, сочетающая высокие рабочие характеристики и удобство эксплуатации. К примеру, для облегчения подъема строгальной части при регулировке установлено два газовых упора, компенсирующих вес подвижной части механизма (к тому же сам узел более легкий из алюминиевой, а не чугунной отливки). Лифт производится вращением штурвала, установленного в горизонтальной плоскости непосредственно на ходовом винте одной из четырех колонн. Один оборот рукоятки приводит к перемещению на 4 мм.

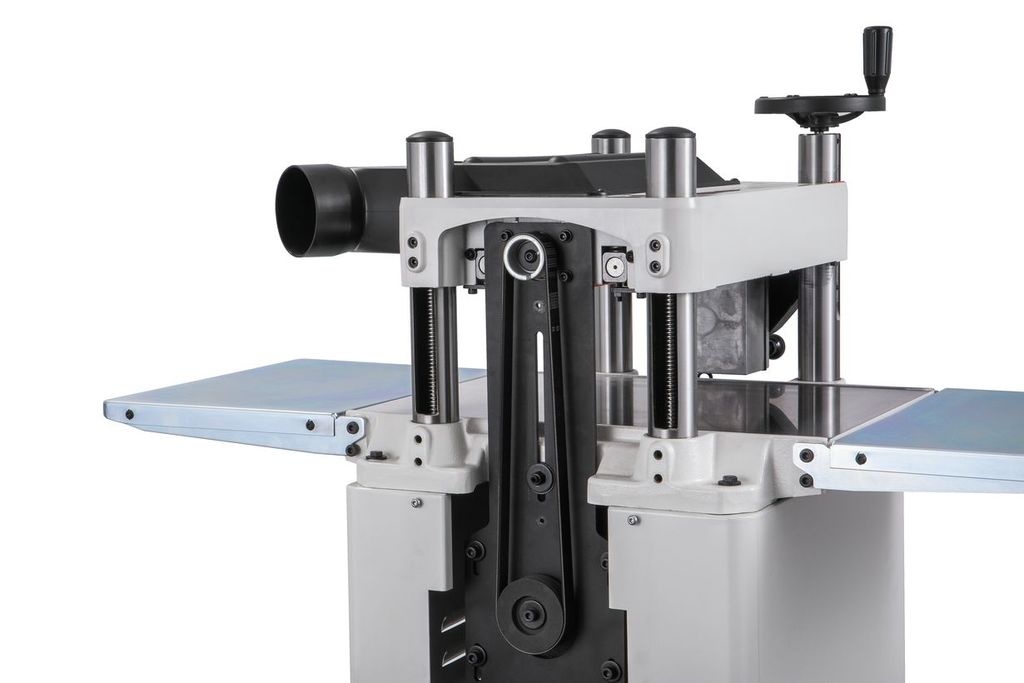

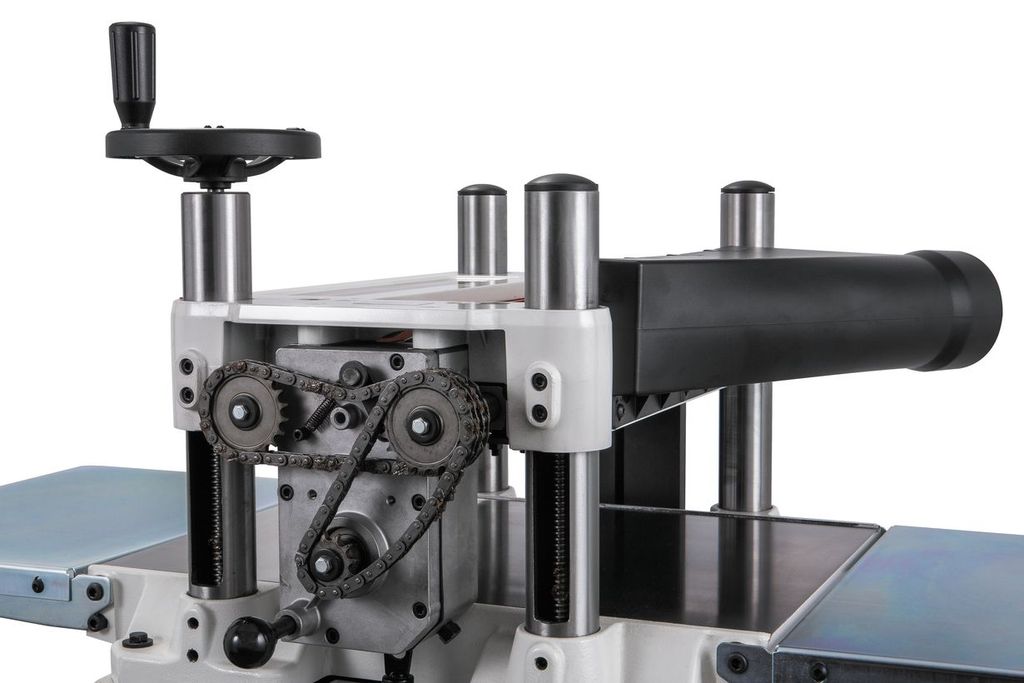

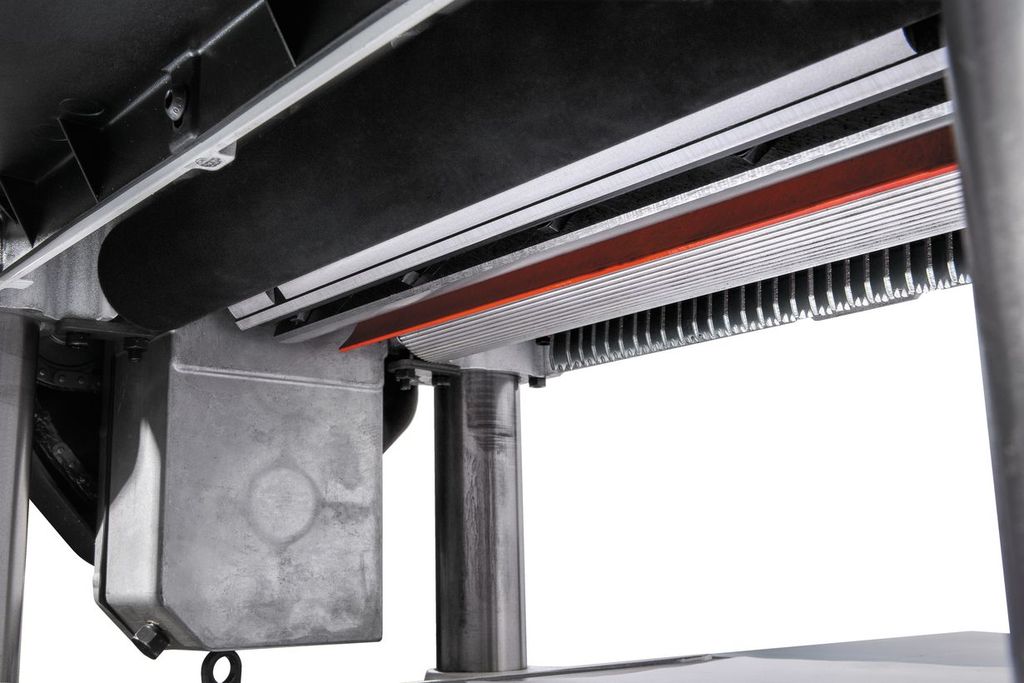

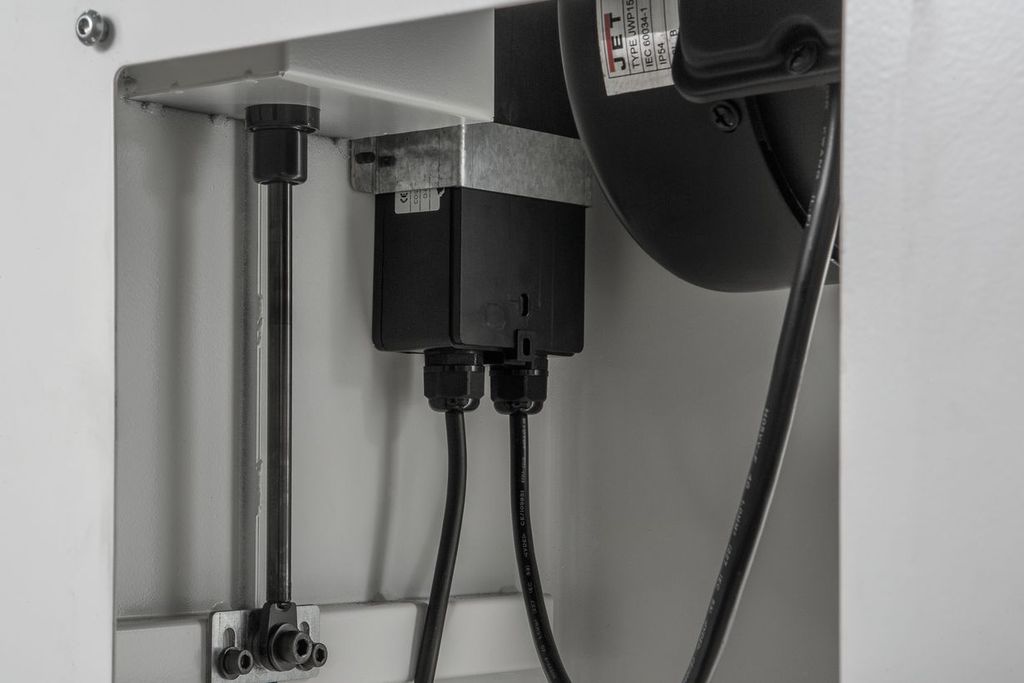

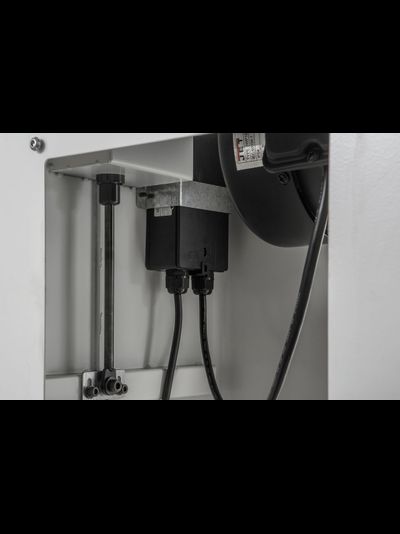

Автоматическая подача заготовки производится двумя валами: передним стальным рифленым и задним обрезиненным гладким. Две скорости переключаются механически при помощи выдвижной рукоятки. Для защиты от выброса заготовки использована когтевая защита. Привод строгального вала поликлиновым ремнем от мотора, расположенного в нижней части корпуса. За счет такой компоновки доступ к ножам максимально упрощен: для прочистки стружки, удаления смолы или замены лезвий достаточно снять кожух пылеудаления. В качестве опции вал можно заменить на сегментированный helical с твердосплавными четырехгранными ножами, установленными в несколько рядов по спирали. Это позволит повысить качество строгания и снизить затраты времени на обслуживание станка за счет большей износостойкости лезвий.


Рейсмусовый стол — литой из чугуна цельный без роликов, к нему крепятся два откидных удлинителя, выполненных из толстого стального листа. В других вариантах поставки, например, со строгальным валом helical, могут использоваться чугунные секции, жестко закрепленные болтами.

Документы
Инструкция JWP-15B.pdf
1.7 Мб, 22 июня в 13:47
