JTSS-1600-M Форматно-раскроечный станок

новинка

Артикул: 10000044M

JTSS-1600-M Форматно-раскроечный станок

297600 руб.

Артикул: 10000044M

Купить в 1 клик

КОМПЛЕКТАЦИЯ

Пильный диск Z96
Подрезной диск Z20
Параллельный упор
Чугунный расширитель рабочего стола справа
Стальной из листа расширитель рабочего стола справа и опора для него
Удлинитель рабочего стола
Подвижный стол
Упор подвижного стола с угловой разметкой
Расширитель подвижного стола с телескопической опорой и с выдвижным упором заготовки
Прижим заготовки

КОМПЛЕКТАЦИЯ

Пильный диск Z96
Подрезной диск Z20
Параллельный упор
Чугунный расширитель рабочего стола справа
Стальной из листа расширитель рабочего стола справа и опора для него
Удлинитель рабочего стола
Подвижный стол
Упор подвижного стола с угловой разметкой
Расширитель подвижного стола с телескопической опорой и с выдвижным упором заготовки
Прижим заготовки

Описание

Модель	JTSS-1600-M
Артикул (230 В)	10000044M
Потребляемая (выходная) мощность	3,5 (2,5) кВт
Частота вращения пильного диска на холостом ходу	4500 об/мин
Частота вращения подрезного диска на холостом ходу	8500 об/мин
Внешний (посадочный) диаметр пильного диска	315 (30) мм
Внешний (посадочный) диаметр подрезного диска	90 (20) мм
Угол наклона пильного диска	0-45º
Максимальная глубина пропила под углом 0º и 45º	100 и 80 мм
Размеры рабочего стола (ДхШ)	800 х 385 мм
Удлинение рабочего стола (ДхШ)	500 х 310 мм
Расширение рабочего стола из чугуна справа (ДхШ)	800 х 440 мм
Дополнительное расширение рабочего стола из стального листа справа (ДхШ)	800 х 440 мм
Максимальная ширина заготовки при пилении с параллельным упором справа	1220 мм
Размеры подвижного стола (ДхШ)	1600 х 270 мм
Расширение подвижного стола (ДхШ)	580 х 680 мм
Максимальная ширина до ограничителя торцевого упора подвижного стола	2200 мм
Ход подвижного стола (каретки)	1600 мм
Максимальная длина распила на подвижном столе	1600 мм
Диаметр вытяжного штуцера	100 мм
Габаритные размеры (ДхШхВ)	1600 х 2280 х 865 мм
Масса	265 кг

ОСОБЕННОСТИ:

Привод подрезного диска от основного двигателя
Пильный модуль из чугунного литья
Регулировка положения расклинивающего ножа

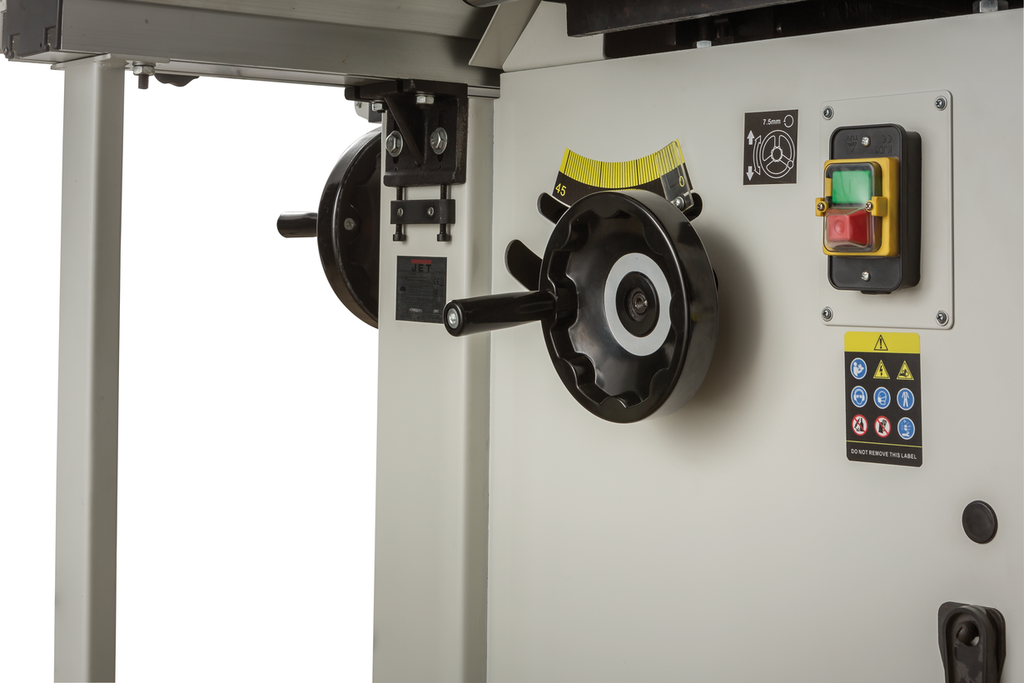

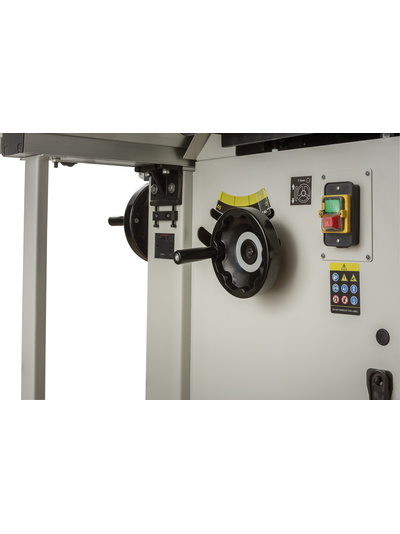

Регулировка наклона пильного диска
Регулировка глубины пропила
Рабочий стол из чугунного литья
Съемный расширитель рабочего стола из чугуна справа
Съемный расширитель рабочего стола из стального листа справа
Съемный удлинитель рабочего стола из стального листа
Регулируемый параллельный упор с эксцентриковым зажимом
Подвижный стол из алюминиевого профиля
Съемный расширитель подвижного стола с телескопической опорой
Эксцентриковый прижим заготовки для фиксации на подвижном столе
Регулируемый продольный упор заготовки

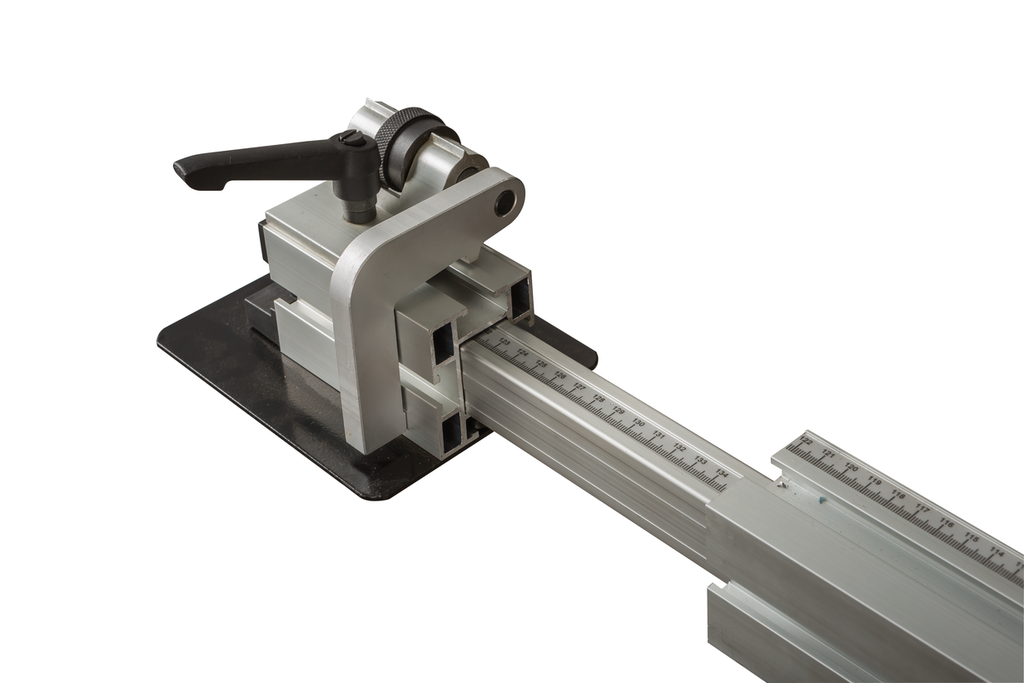

Выдвижной концевой упор заготовки
Поворотный упор подвижного стола с угловой разметкой

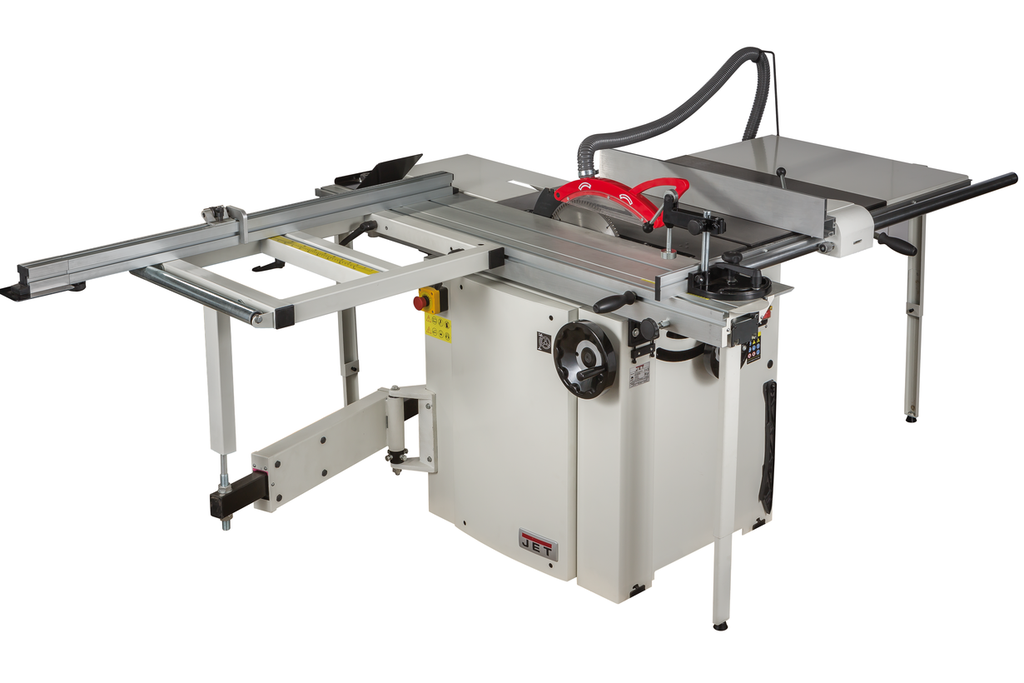

Jet JTSS-1600-M форматно-раскроечный станок профессионального класса для работы с древесиной и ламинированными материалами на её основе. Важная особенность данной модели в том, что уже с завода она укомплектована большинством вспомогательных узлов, которые обычно приходится докупать.
Рабочий стол выполнен из чугунного литья, его можно расширить одной или двумя секциями. Первым ставится чугунный расширитель, к нему можно пристыковывать сегмент из стального листа, оборудованный опорой. Такая база позволяет распиливать детали с отступом 1220 мм от параллельного упора. Сам упор выполнен по классической для профессиональных станков схеме: крепится к массивному чугунному основанию, которое перемещается по цилиндрической направляющей и фиксируется эксцентриковым стопором.

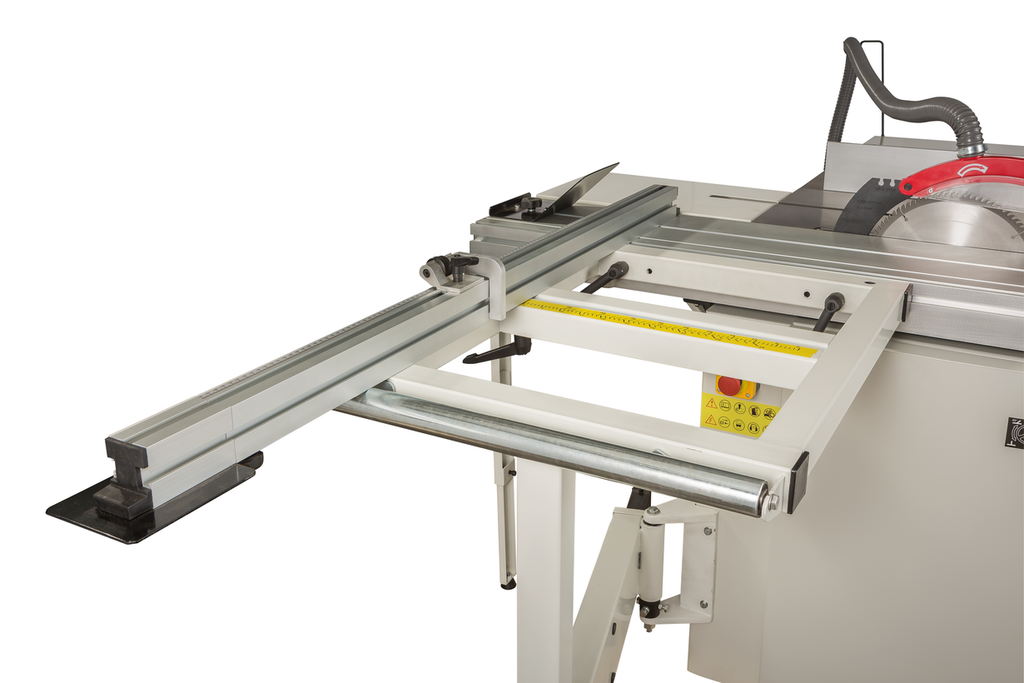

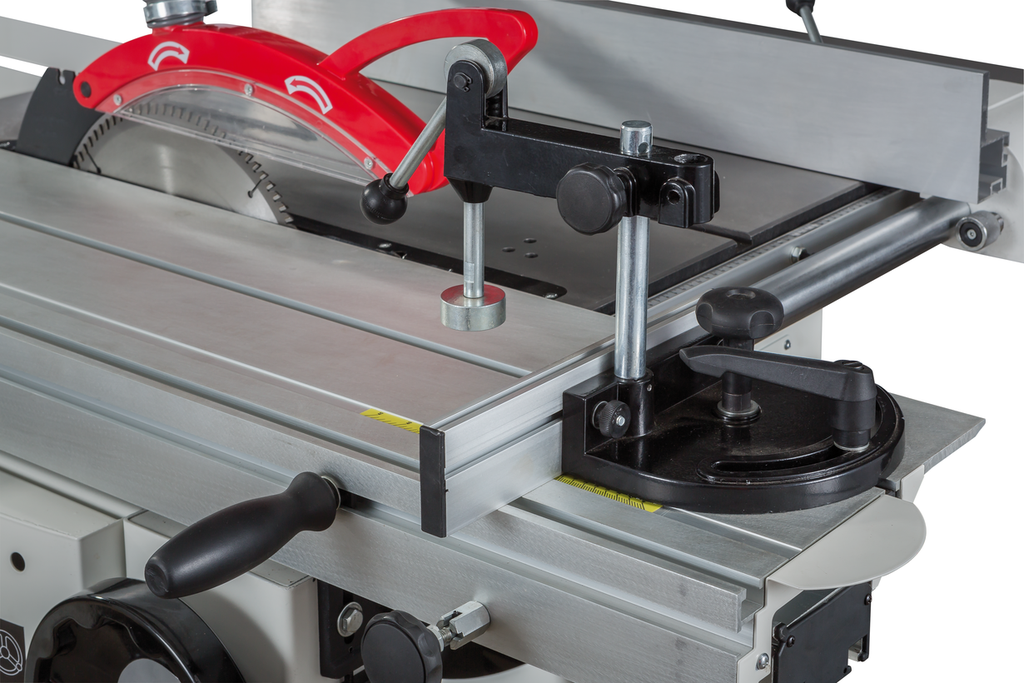

Станок оборудован подвижным столом (кареткой), ход которого составляет 1600 мм. При работе на нем деталь фиксируют при помощи углового упора, эксцентрикового прижима или продольного упора. В стандартный комплект входит и расширение подвижного стола с телескопической опорой и раздвижным поворотным упором заготовки. В разложенном состоянии его длина составляет 2200 мм, в сложенном 1200 мм.

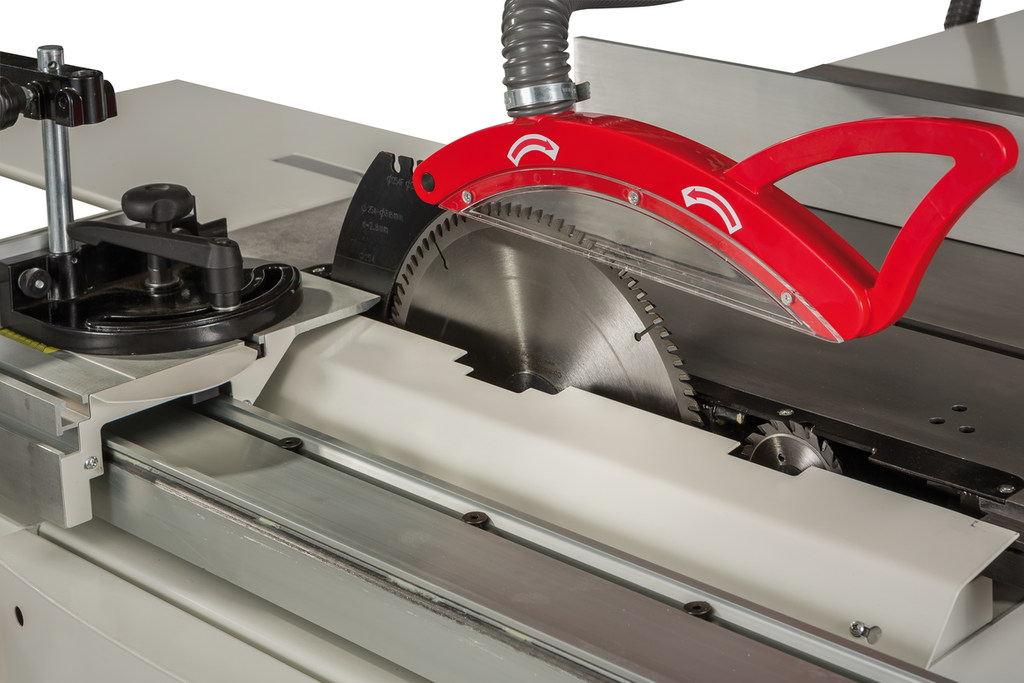

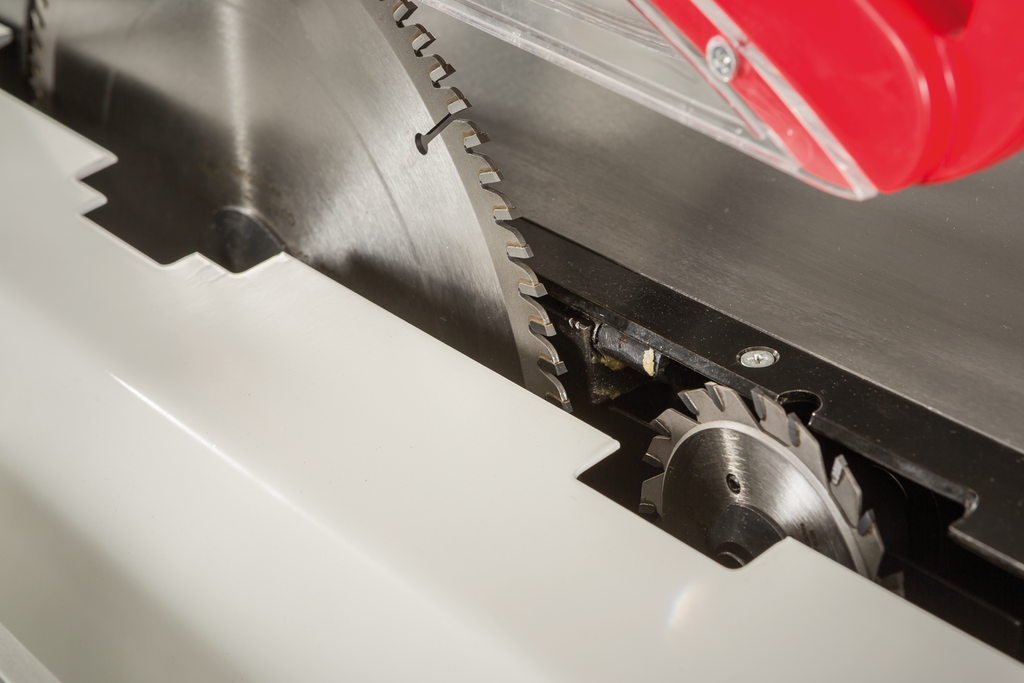

В остальном конструкция и функциональное оснащение станка полностью соответствуют принятым стандартам класса: предусмотрен подрезной диск с приводом от основного двигателя, есть регулировка наклона и высоты установки пильного модуля. Возможно подключение к системе удаления опилок с отсосом как из нижней полости, так и от верхнего кожуха диска.

Документы

Инструкция JTSS-1600-M.pdf

2.8 Мб, 06 марта в 11:22

Брошюра JTSS-1600-M.pdf

209.8 кб, 06 марта в 11:22
