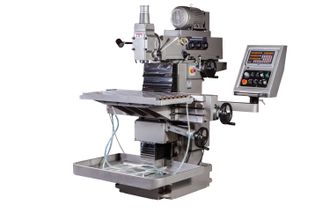

JTM-2036PF DRO Широкоуниверсальный инструментальный фрезерный станок

Артикул: 50000690T

JTM-2036PF DRO Широкоуниверсальный инструментальный фрезерный станок

Артикул: 50000690T

Купить в 1 клик

КОМПЛЕКТАЦИЯ

Оправки для фрезерования диаметром 22 мм
Система подвода СОЖ
Переходные втулки Mk-1/Mk-3, Mk-2/Мк-3
Оправка для горизонтального фрезерования
Опора для горизонтального фрезерования
Лампа местного освещения
Поддон для сбора стружки
Устройство цифровой индикации по 3-м координатам
Система смазки

КОМПЛЕКТАЦИЯ

Оправки для фрезерования диаметром 22 мм
Система подвода СОЖ
Переходные втулки Mk-1/Mk-3, Mk-2/Мк-3
Оправка для горизонтального фрезерования
Опора для горизонтального фрезерования
Лампа местного освещения
Поддон для сбора стружки
Устройство цифровой индикации по 3-м координатам
Система смазки

Описание

Модель	JTM-2036PF DRO
Артикул 380 В	50000690T
Конус шпинделя	NT-40
Частота вращения шпинделя вертикальный, 18	40 - 2000 об/мин
Частота вращения шпинделя горизонтальный, 18	40 - 2000 об/мин
Ход пиноли шпинделя	120 мм
Диапазон наклона головки	90°, влево/вправо
Расстояние ось горизонт. шпинделя — стол	95 - 475 мм
Расстояние ось вертик. шпинделя — стол	58 - 460 мм
Максимальный вылет	550 мм
Ручное перемещение консоли	550 мм
Перемещение стола по XxYxZ
-ручное	565 х 473 x 295 мм
-автоматическое	543 х 468 x 243 мм
Размер рабочего стола	900 х 500 мм
Размер вертикального стола	1200 х 250 мм
Скорость подачи стола XxYxZ, 12	10 - 450 мм/мин
Ускоренное перемещение стола	700 (X, Y) / 1200 (Z) мм/мин
Т-образный паз/расстояние (горизонтальный стол)	14 / 63 мм – 7 шт.
Т-образный паз/расстояние (вертикальный стол)	14 / 63 мм – 3 шт.
Максимальная нагрузка на стол	360 кг
Мощность главного двигателя	3,75 кВт / S1 100%
Мощность насоса СОЖ	0,125 кВт
Мощность двигателя ускоренного перемещения	0,75 кВт
Габаритные размеры (ДхШхВ)	1500 х 1800 х 1950 мм
Масса	1450 кг

ОСОБЕННОСТИ:

Широкоуниверсальный инструментальный фрезерный станок
Скорость подачи с плавной регулировкой по трем осям
Возможность работы как на вертикальном столе, так и на горизонтальном с высокой точностью обработки
Два шпинделя для широкой гаммы обработки
Автоподача по оси X, Y, Z
Поворот вертикального шпинделя на +/-90°
Ширина рабочего стола 500 мм
ШВП по всем осям
Центральная система смазки всех узлов станка
Система подачи СОЖ в зону резания
УЦИ (устройство цифровой индикации) по 3-м осям, цена деления 0,005 мм

Все три оси станка JET JTM-2036PF DRO приводятся в движение от мощного двигателя. Вращение передается через ШВП, что гарантирует высокую точность обработки изделия, а система УЦИ поможет повысить повторяемость. Вся система управления находится с одной стороны станка, оператор контролирует процесс обработки и способен моментально вносить корректировки. Станок производится в Тайване – это гарантия качественной сборки и компонентов. Гарантия на станок 2 года.
