JRD-387A Радиально-сверлильный станок

Артикул: 10000393T

JRD-387A Радиально-сверлильный станок

200000 руб.

Артикул: 10000393T

Купить в 1 клик

КОМПЛЕКТАЦИЯ

Быстрозажимной 16 мм сверлильный патрон с оправкой

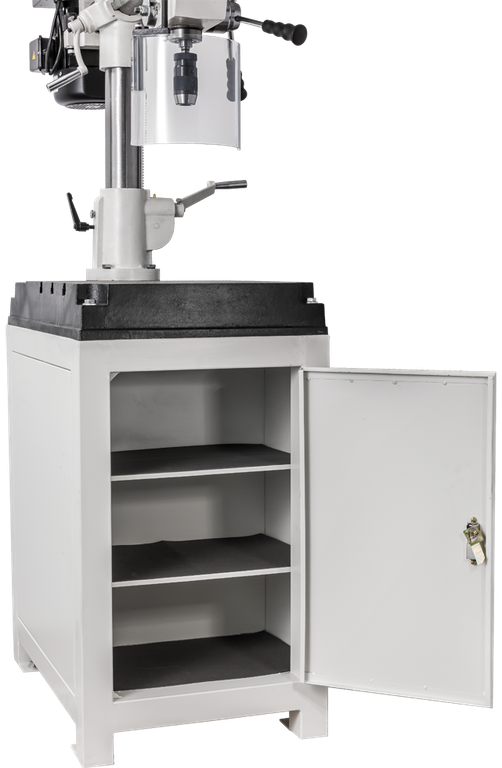

Тумба-подставка с отсеком для хранения инструментов

КОМПЛЕКТАЦИЯ

Быстрозажимной 16 мм сверлильный патрон с оправкой
Тумба-подставка с отсеком для хранения инструментов

Описание

Модель	JRD-387A
Артикул (400 В)	10000393T
Потребляемая (выходная) мощность	1,35 (0,75) кВт
Частота вращения шпинделя на холостом ходу	230-3100 об/мин
Максимальный диаметр зажима для сверл	16 мм
Ход пиноли шпинделя	85 мм
Конус шпинделя/ посадка патрона	МК-2/ В16
Вылет шпинделя	140-540 мм
Расстояние шпиндель-стол (макс.)	570 мм
Размеры рабочего стола (ДхШ)	740х500 мм
Размер Т-образных пазов	14 мм
Угол наклона сверлильной части	-30°-0-30°
Габаритные размеры (ДхШхВ)	1040х570х1860 мм
Вес	210 кг

ОСОБЕННОСТИ:

Регулируемый ограничитель глубины сверления
Контроль глубины сверления по лимбу
Регулировка наклона сверлильной части
Регулировка вылета (продольный ход сверлильной части)
9-ступенчатая регулировка скорости вращения шпинделя переустановкой ремня
Рабочий стол из чугунного литья
Регулировка высоты сверлильной части над столом при помощи вращающейся рукоятки
Быстрозажимной сверлильный патрон
Три Т-образных паза в столе

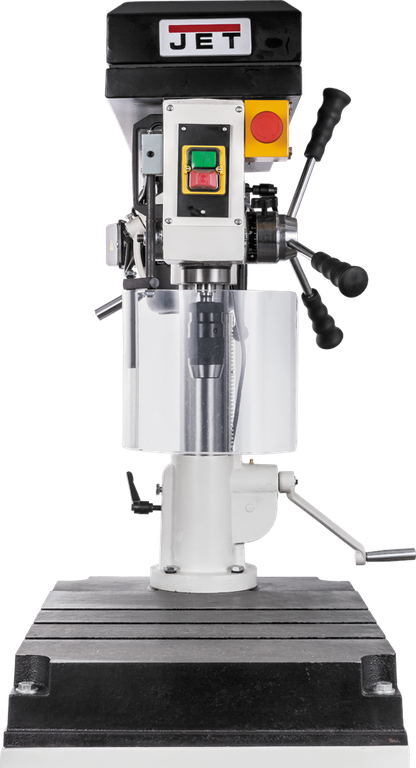

Jet JRD-387A — радиально-сверлильный станок промышленного класса, предназначенный для работы с любыми материалами (металл, древесина, пластики, композиты и т.п.). Имеет жесткую, прочную и массивную конструкцию, которая обеспечивает точность, отсутствие вибраций и долговечность. Поставляется в комплекте с металлической тумбой-подставкой, одновременно служащей вместительным отсеком для хранения принадлежностей и инструментов.

Предусмотренные регулировки позволяют адаптировать станок для решения самых разных задач. Так, вылет сверлильной части меняется в широких пределах, благодаря чему можно сверлить отверстия в крупногабаритных заготовках на расстоянии до 540 мм от края. Максимальное приближение к колонне (140 мм) дает наибольшую жесткость конструкции. Для выполнения настройки ослабляют фиксатор и вращают рукоятку привода зубчато-реечного механизма. Точно также регулируется высота сверлильного узла над столом-основанием: вверх или вниз смещается вся вертикальная колонна вместе с головной частью. Для выполнения отверстий под углом к поверхности ее можно наклонить влево или вправо.

Выбор скорости вращения шпинделя производится переустановкой ремней (их два) на шкивах. Глубину сверления можно контролировать по лимбу или задать винтовым упором-ограничителем.

Документы

Инструкция JRD-387A.pdf

1.1 Мб, 06 марта в 10:43
