JPS-10TSL-M Циркулярная пила

новинка

Артикул: 725000K-RU

JPS-10TSL-M Циркулярная пила

195300 руб.

Артикул: 725000K-RU

Купить в 1 клик

КОМПЛЕКТАЦИЯ

Пильный диск Z40
Параллельный упор с направляющей
Расширители рабочего стола слева и справа из чугунного литья
Подвижный угловой упор с направляющей вдоль Т-образного паза

КОМПЛЕКТАЦИЯ

Пильный диск Z40
Параллельный упор с направляющей
Расширители рабочего стола слева и справа из чугунного литья
Подвижный угловой упор с направляющей вдоль Т-образного паза

Описание

Модель	JPS-10TSL-M
Артикул (230 В)	725000K-RU
Потребляемая (выходная) мощность	2,0 (1,5) кВт
Частота вращения пильного диска на холостом ходу	4000 об/мин
Внешний (посадочный) диаметр пильного диска	254 (30) мм
Внешний (посадочный) диаметр диска Dado	200 (15,88) мм
Угол наклона пильного диска	0-45°
Максимальная глубина пропила под углом 0° и 45°	80 и 54 мм
Размеры рабочего стола (ДхШ)	685х508 мм
Расширение рабочего стола слева (ДхШ)	685х305 мм
Расширение рабочего стола справа (ДхШ)	685х305 мм
Максимальная ширина заготовки при пилении с параллельным упором слева	340 мм
Максимальная ширина заготовки при пилении с параллельным упором слева/ справа	760 мм
Диаметр вытяжного штуцера	100 мм
Габаритные размеры (ДхШхВ)	1524х1016х1041 мм
Вес	133 кг

ОСОБЕННОСТИ:

Система отключения при перегрузке
Возможность установки пазовального диска Dado
Механизм блокировки вала для облегчения замены пильного диска
Пильный модуль из чугунного литья
Регулировка положения расклинивающего ножа

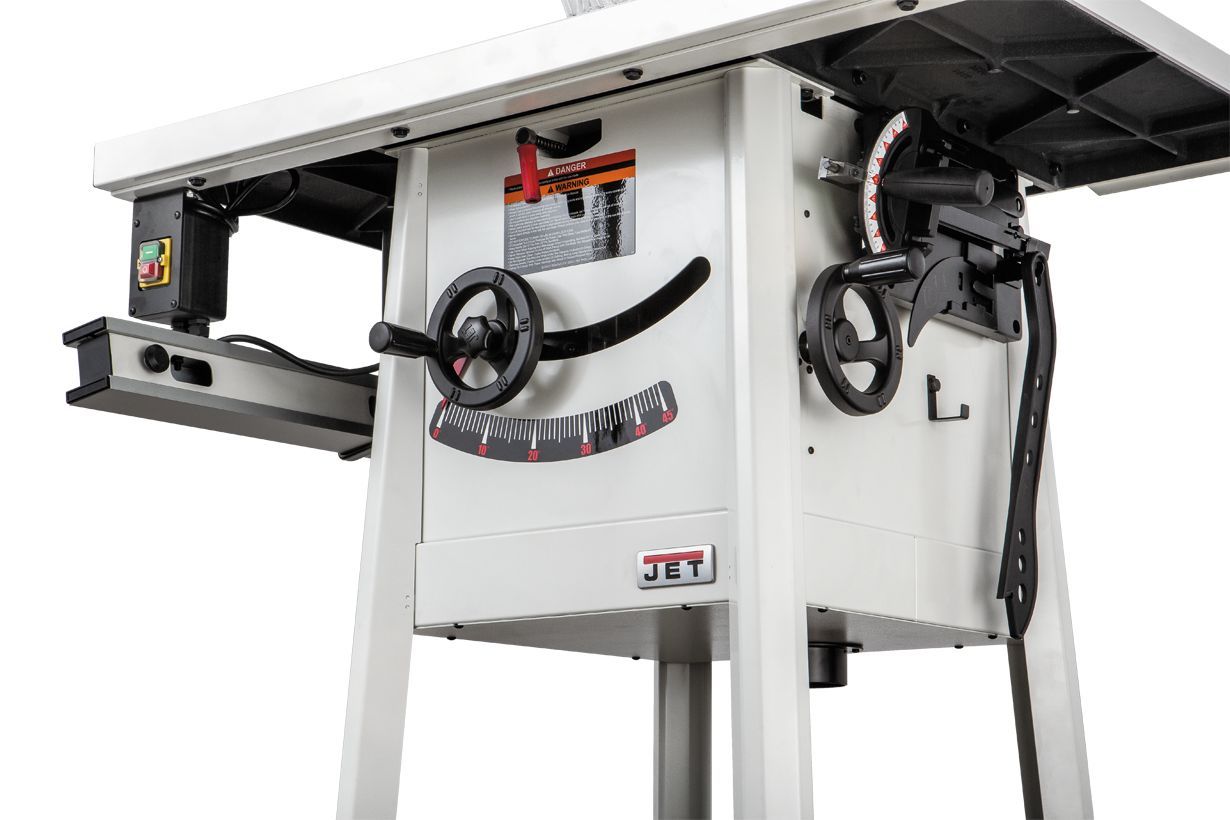

Регулировка наклона пильного диска

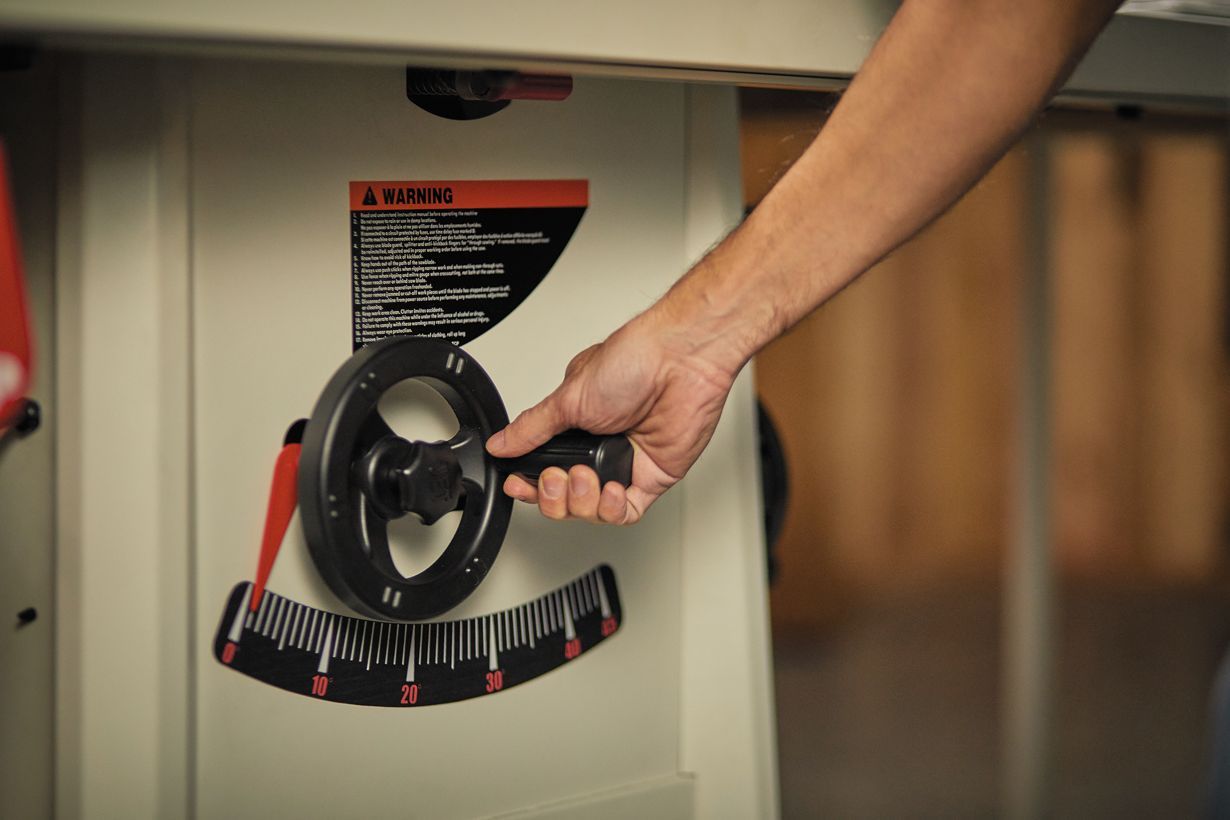

Регулировка глубины пропила
Рабочий стол из чугунного литья
Съемный расширитель рабочего стола из чугунного литья
Съемный расширитель рабочего стола из чугунного литья
Регулируемый параллельный упор с эксцентриковым зажимом
Подвижный угловой упор с направляющей вдоль Т-образного паза

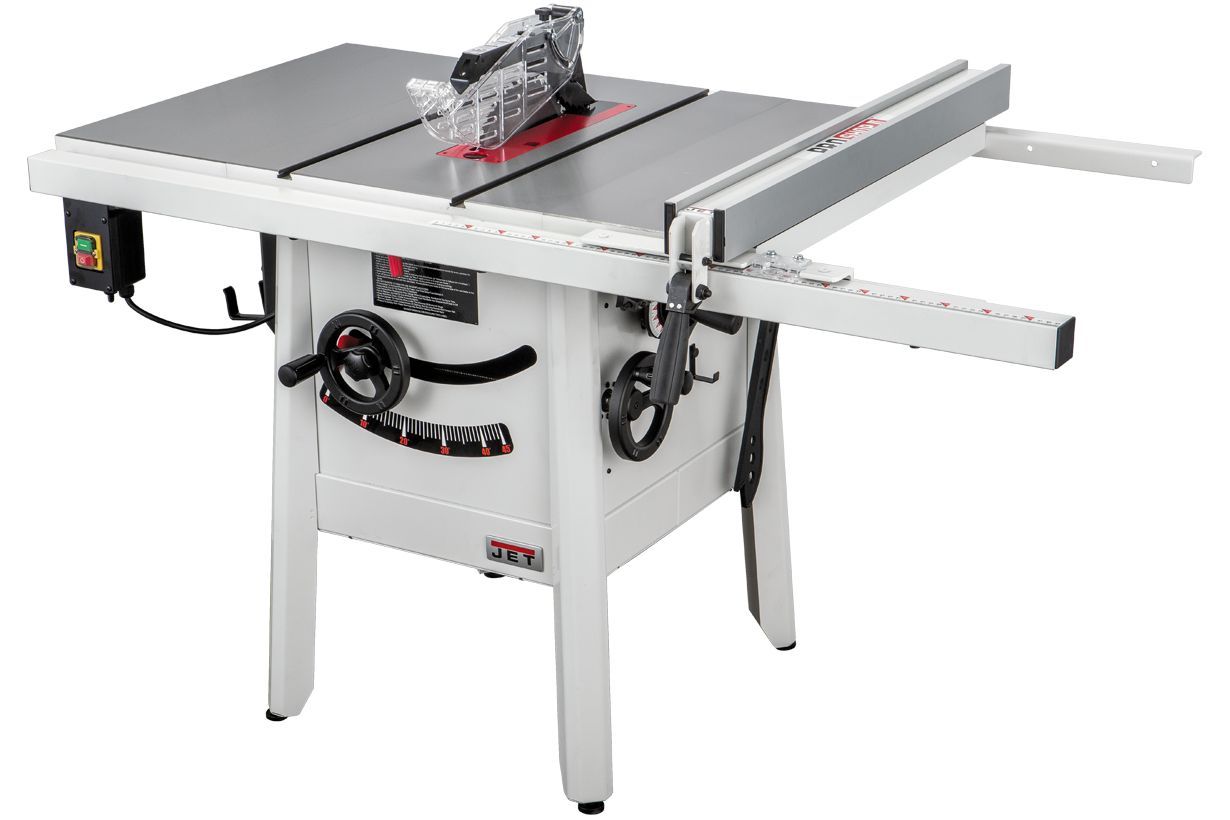

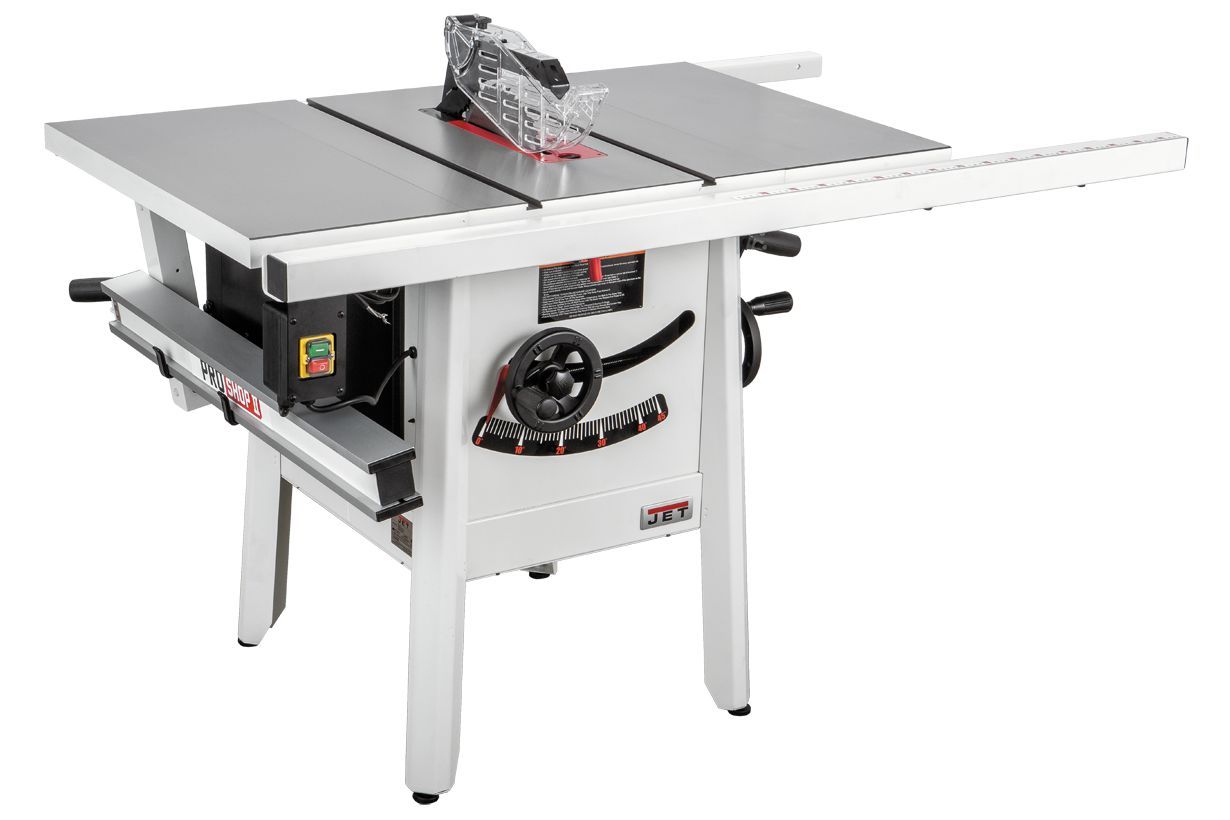

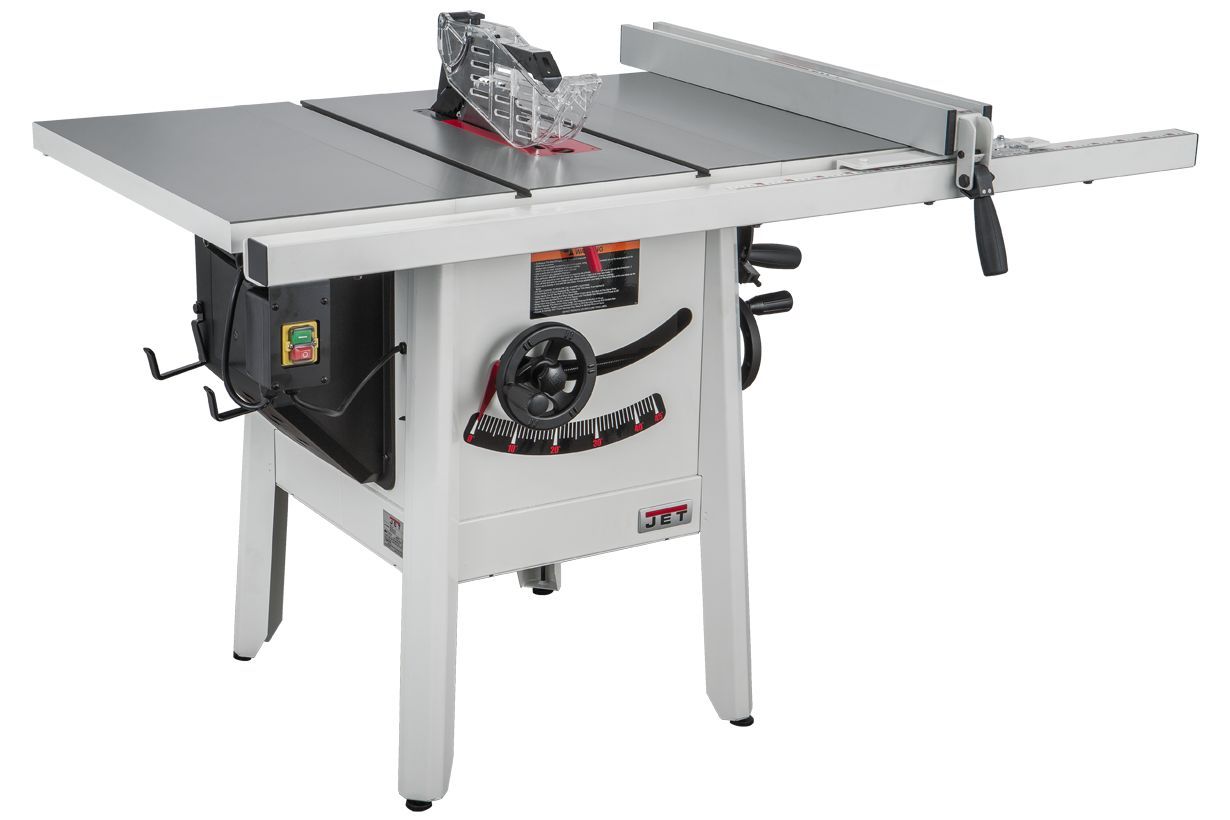

JPS-10TSL — новая профессиональная циркулярная пила с диском 254 мм и чугунным основным рабочим столом. Стандартная комплектация включает в себя два чугунных расширителя и 30-дюймовые направляющие параллельного упора (за дополнительную плату предлагаются 52-дюймовые). При внешнем сходстве с предшествующей моделью новинка имеет полностью переработанную конструкцию, значительно лучшие рабочие параметры и расширенные функциональные возможности.

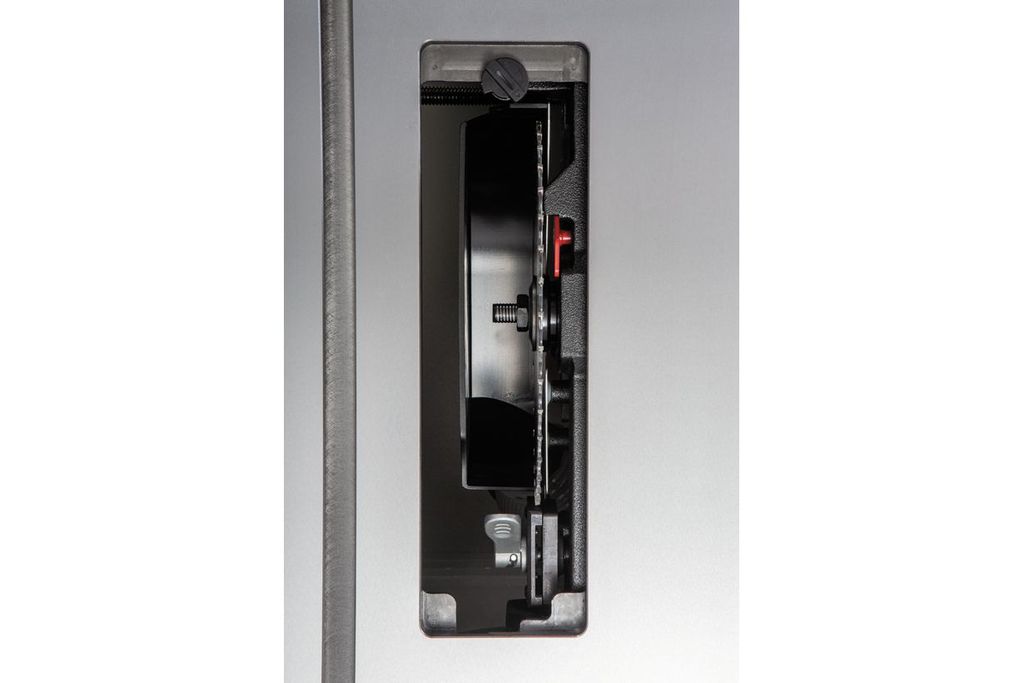

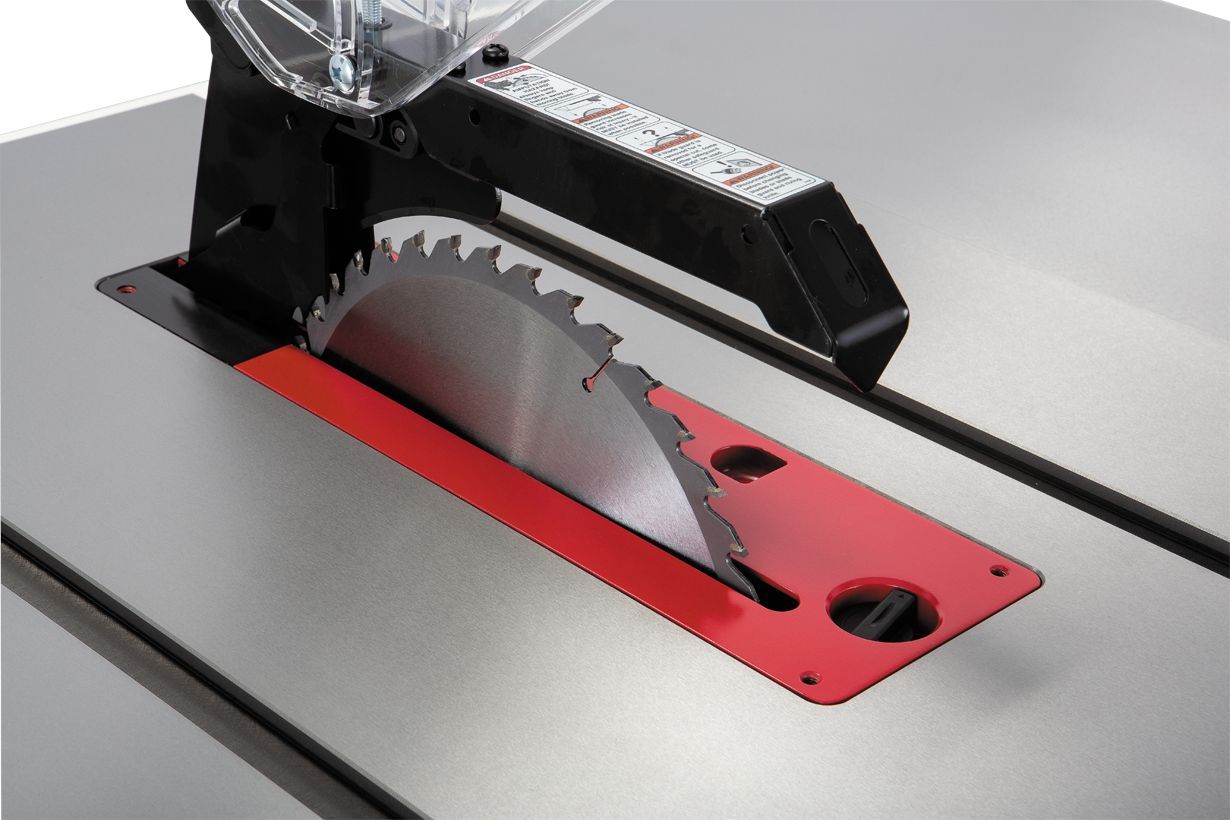

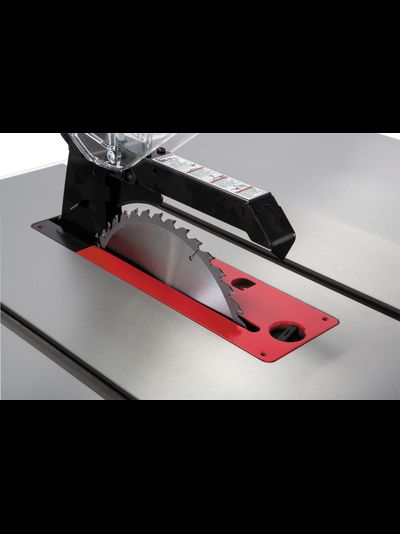

Предусмотрена установка пазовальных дисков Dado с посадкой 5/8 дюйма. Никакого переоборудования при этом не требуется: съемный вкладыш фиксируется отпираемым вручную замком, расклинивающий нож снимается, ставится и регулируется с верхней стороны стола так же, без использования вспомогательного инструмента. Есть кнопка блокировки вала, расположенная под вставкой. Посадка оснастки стала более надежной: на шпинделе сделаны лыски, а на фланце ответный профиль, что препятствует проворачиванию под нагрузкой и самозатягиванию гайки с чрезмерным усилием.

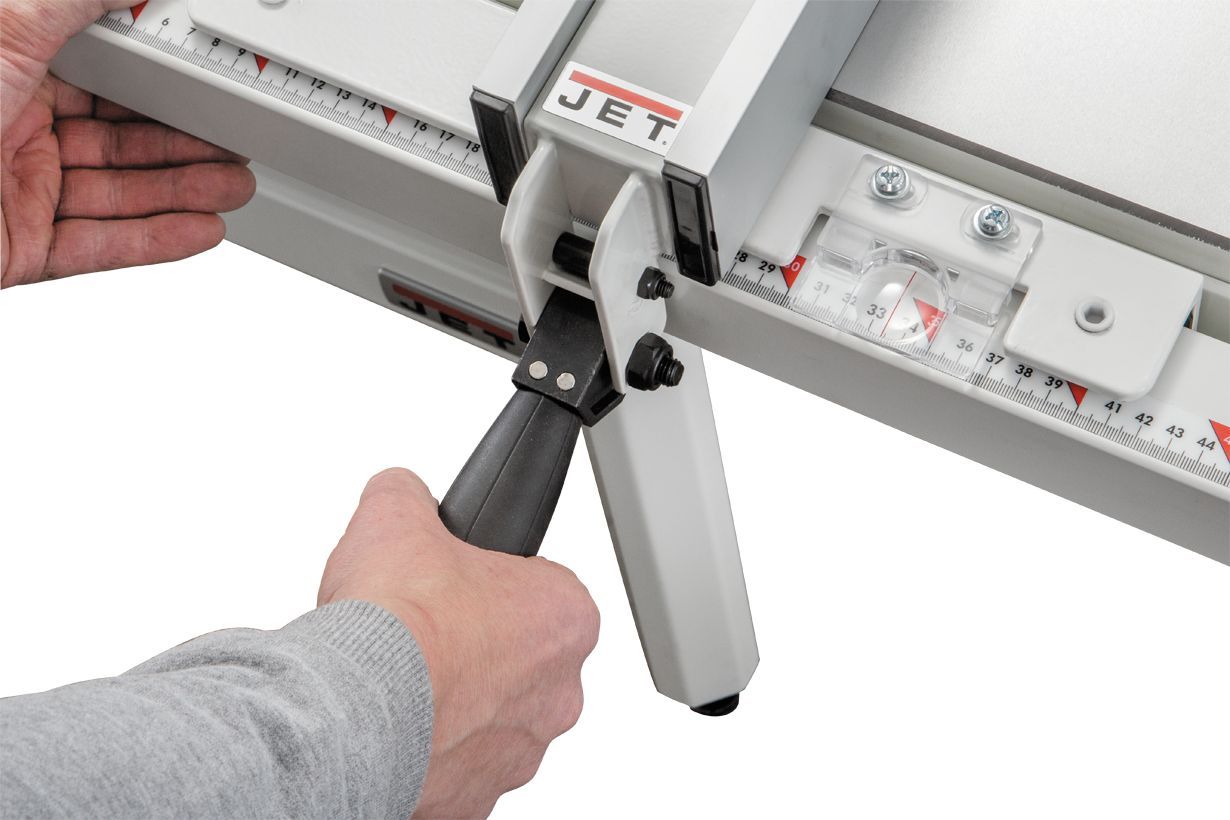

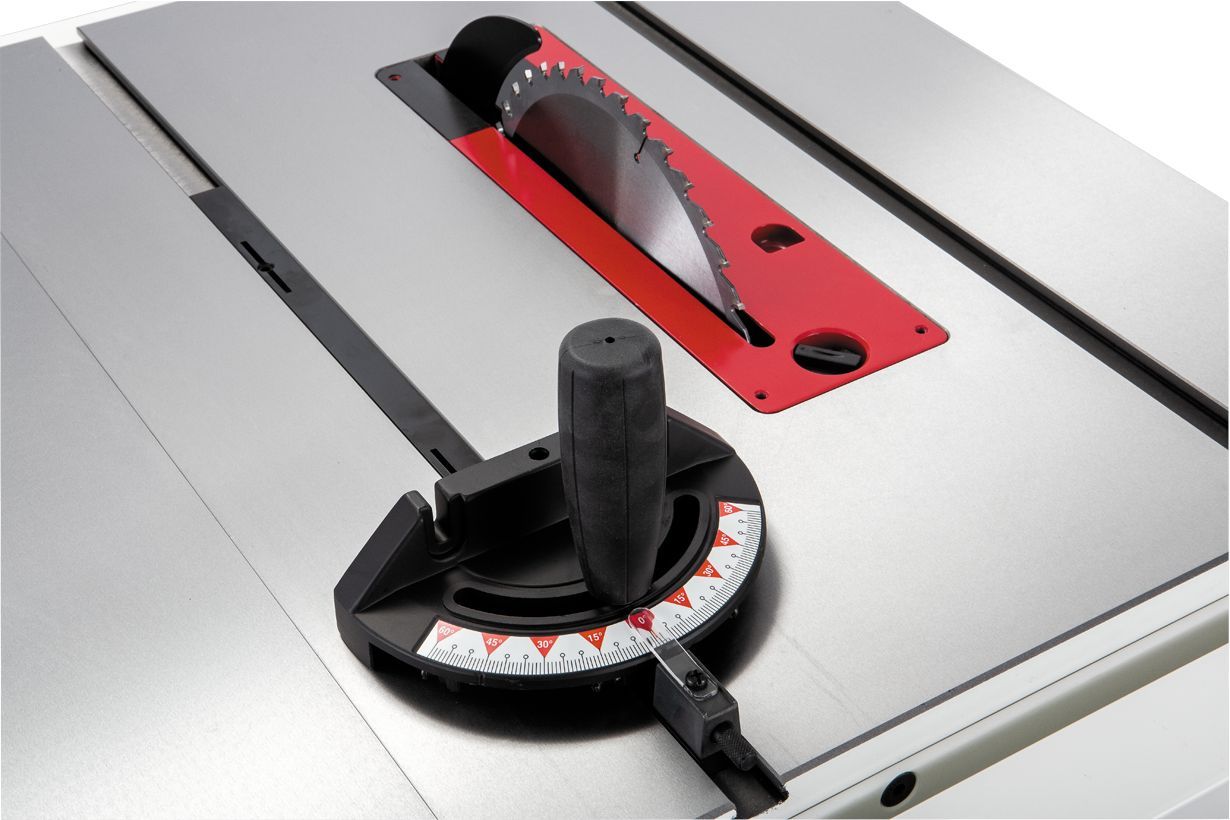

Параллельный упор с эксцентриковой фиксацией на стальном профиле. Для углового упора в столе сделаны Т-образные пазы слева и справа от диска. Сам он имеет мощный направляющий профиль с расклинивающими винтами, позволяющими выбирать зазор для изменения плотности посадки в пазу.

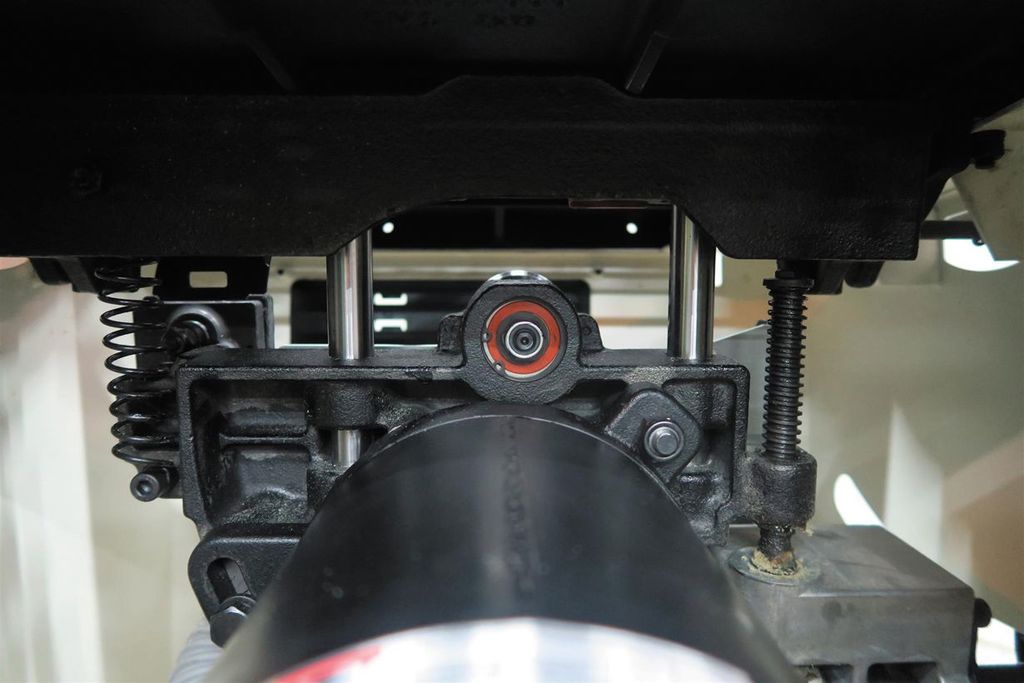

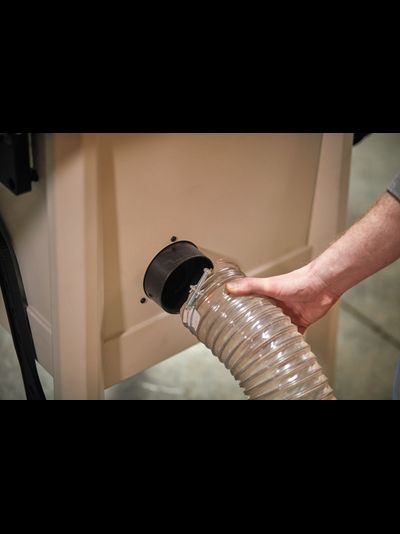

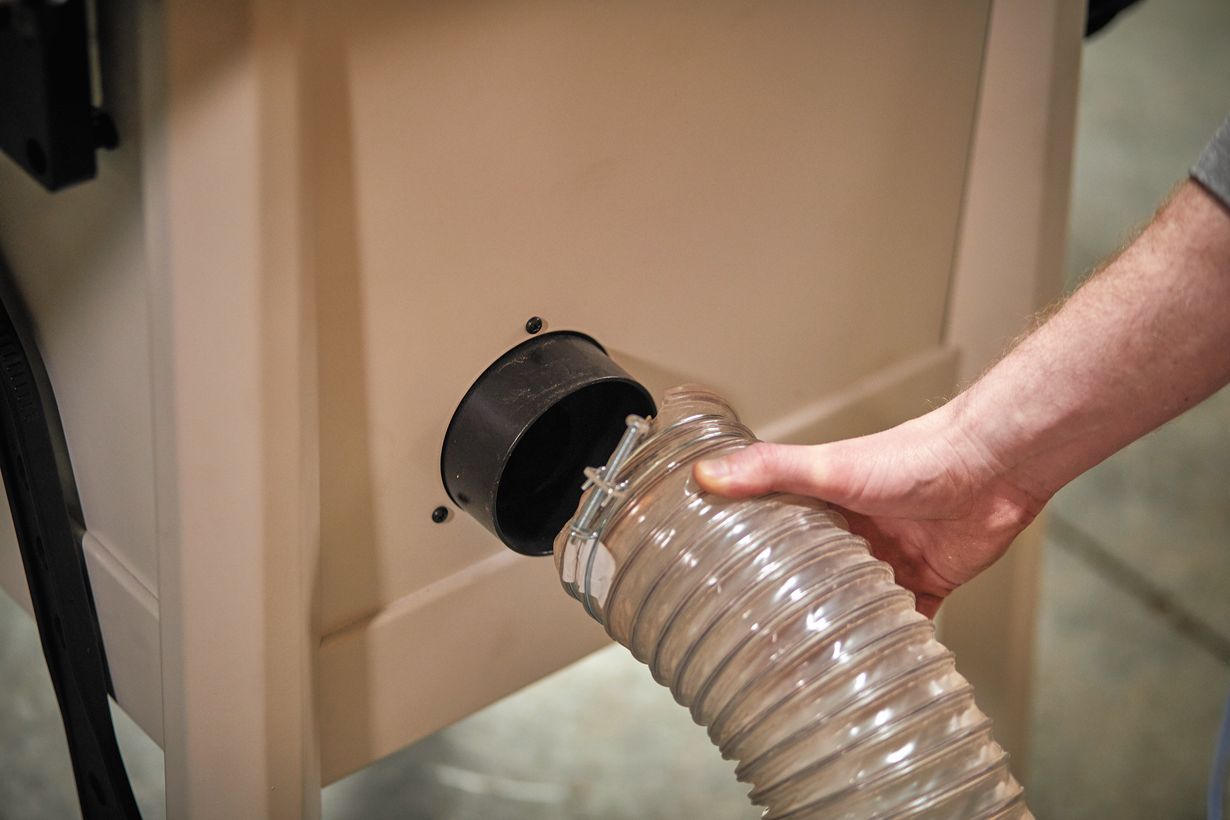

Привод диска от двигателя производится одноступенчатой передачей сравнительно небольшим по длине ремнем. Пильный модуль, сделанный из чугуна, перемещается при регулировке высоты распила вместе с двигателем, как одно целое. Снизу диска на модуле установлен широкий пылесборный кожух, подключенный гибким 100-миллиметровым шлангом к присоединительному патрубку системы аспирации. Такое устройство обеспечивает гораздо лучшее удаление опилок, чем в станках, где отсос производится просто из внутренней полости.

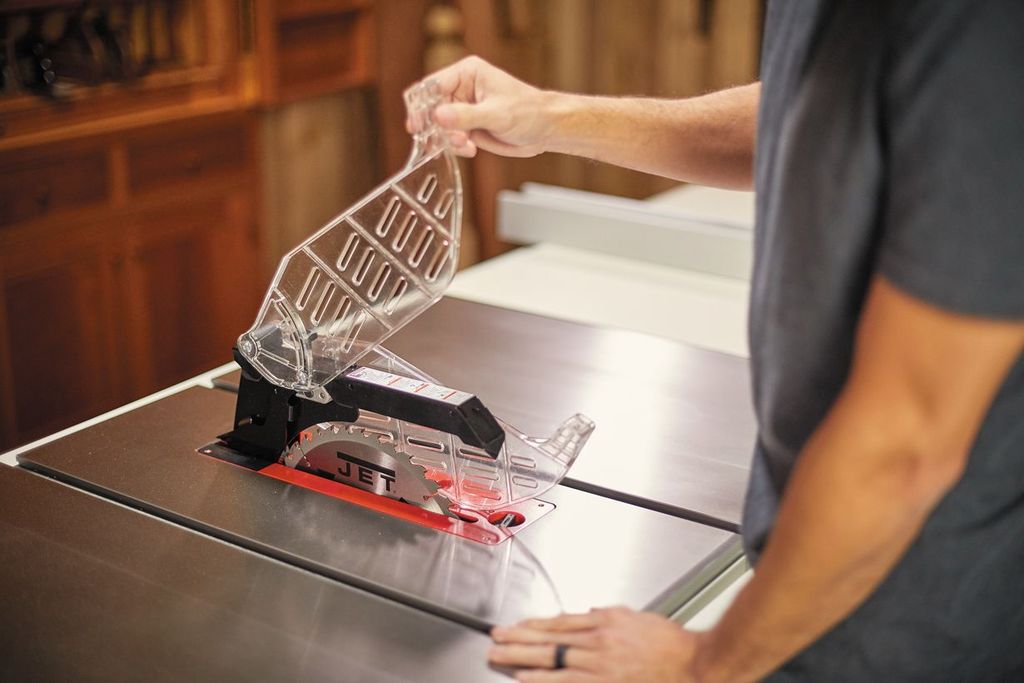

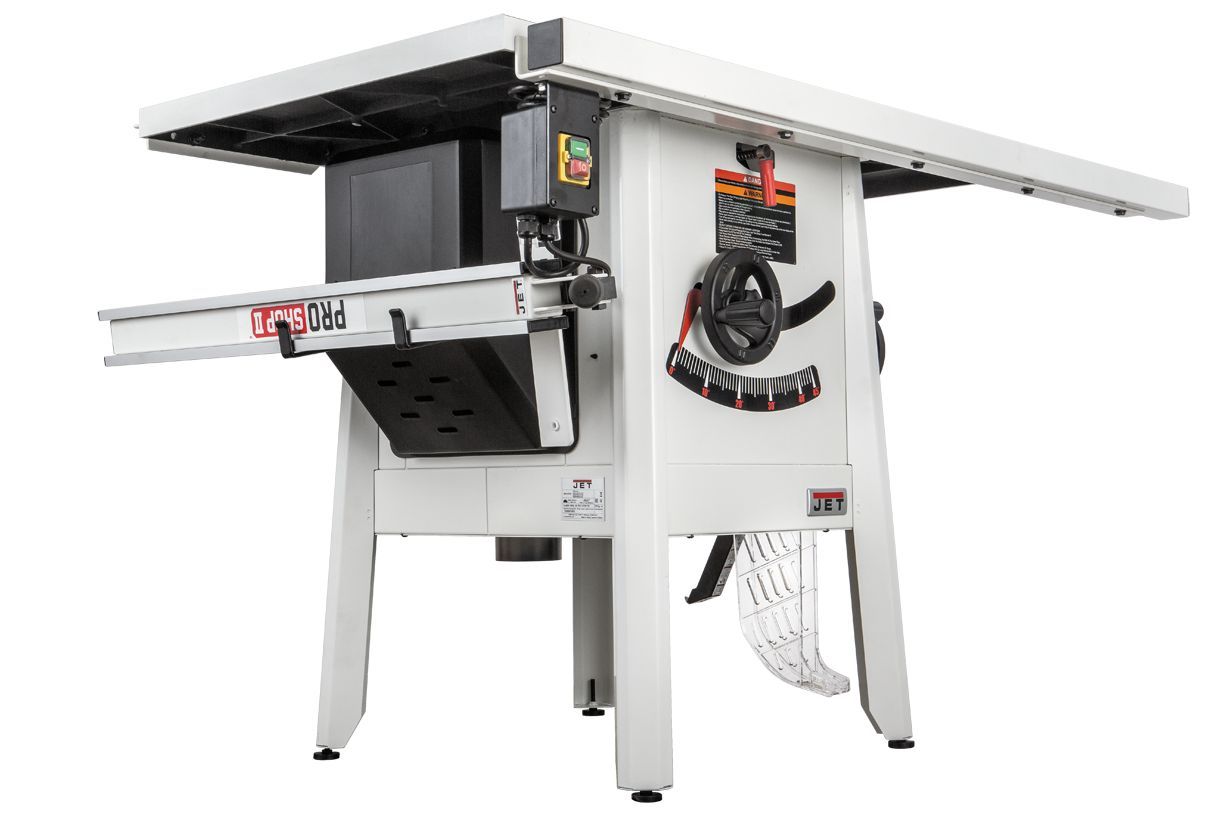

Внешний дизайн хорошо проработан: для всех, часто используемых принадлежностей (параллельный и угловой упоры, защитный кожух, расклинивающий нож, ключ для фланца), предусмотрены кронштейны.
