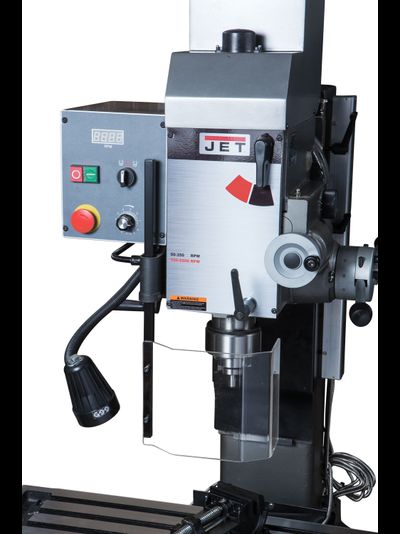

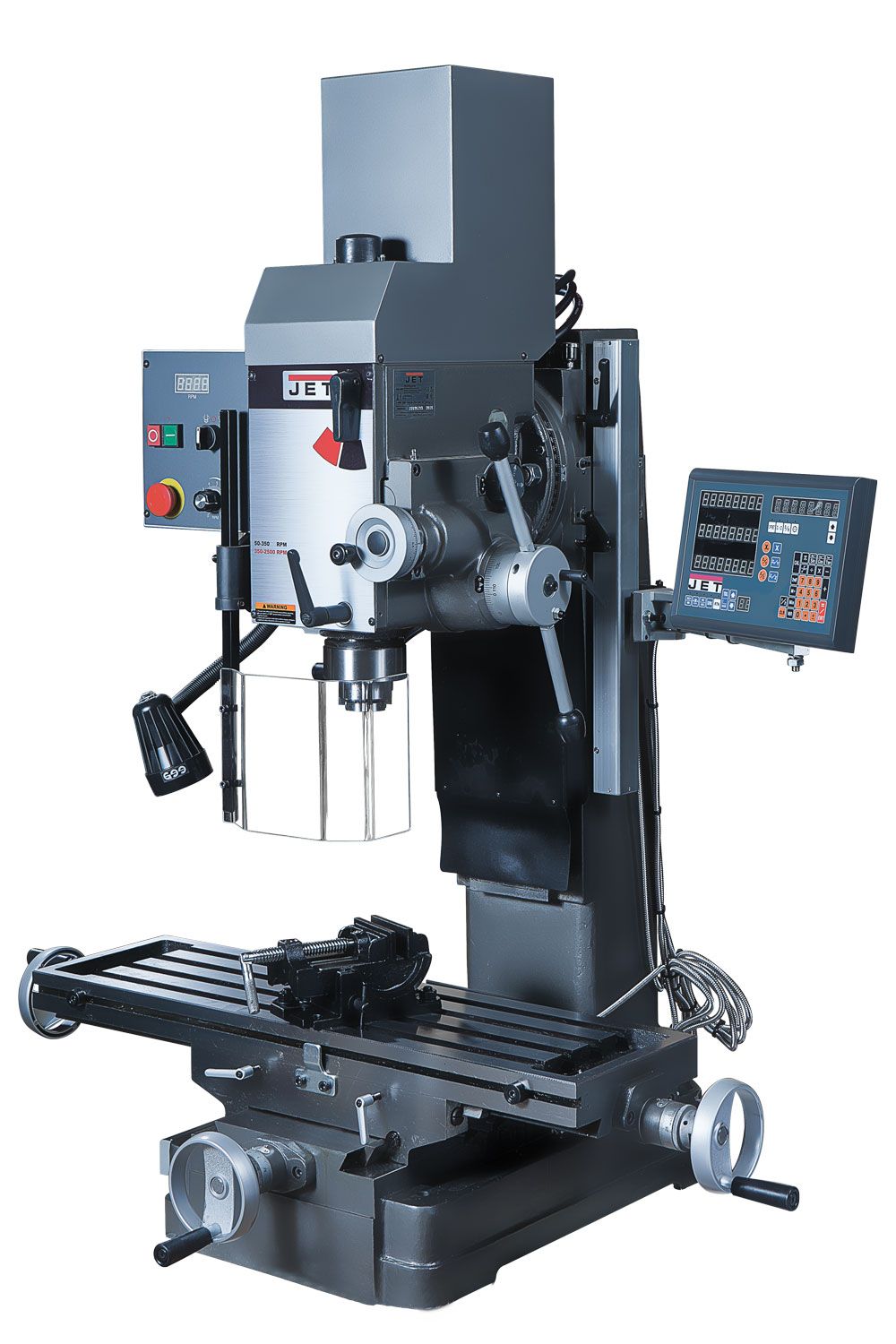

JMD-45PFDV Настольный фрезерно-сверлильный станок

Артикул: 50000408T

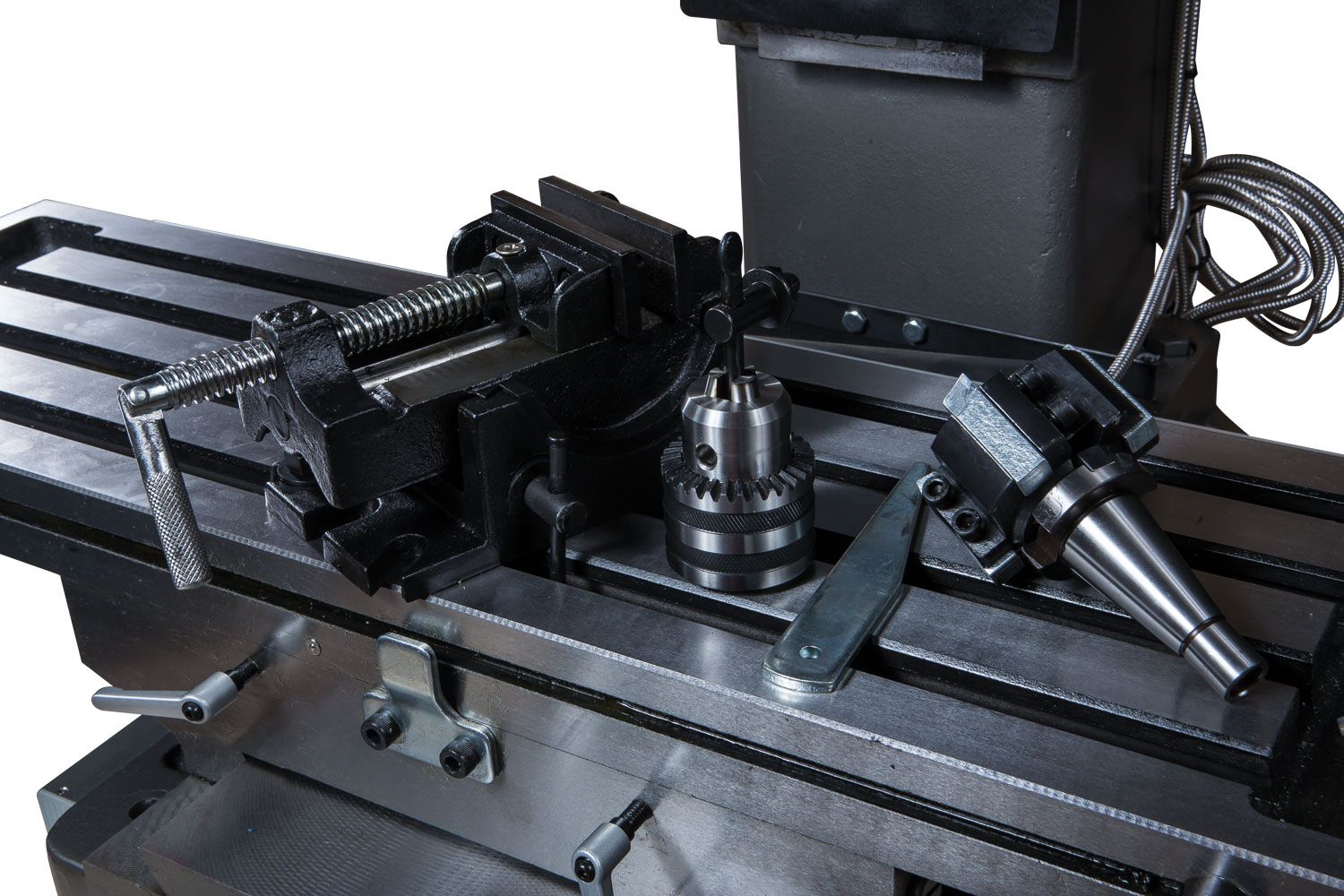

КОМПЛЕКТАЦИЯ

Шомпол M12

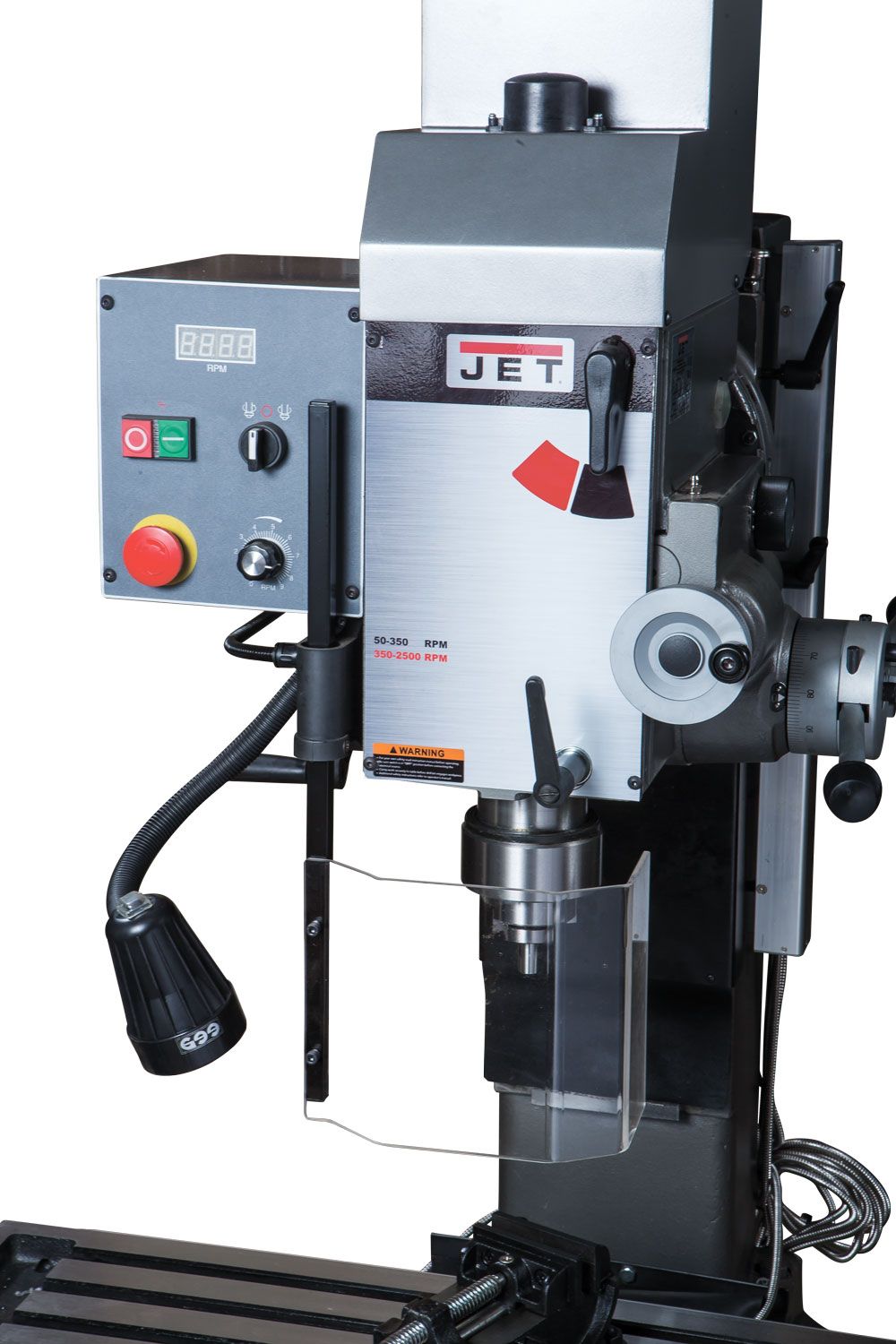

Защитный экран с концевым выключателем
Угловые тиски, ширина губок 85 мм
Сверлильный патрон 1-13 мм с оправкой
Торцевая фреза Ø75 мм с оправкой

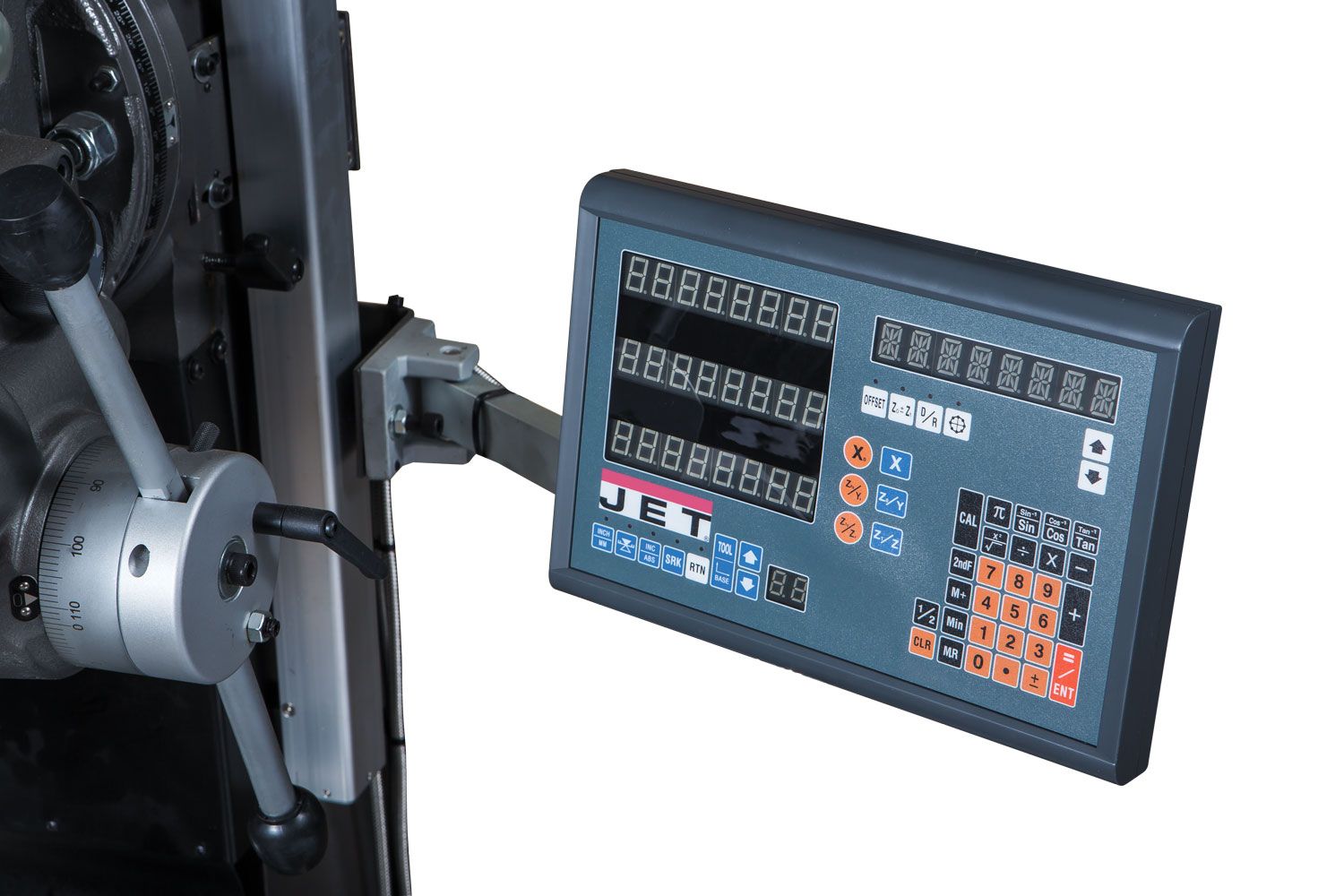

УЦИ (устройство цифровой индикации) по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак

КОМПЛЕКТАЦИЯ

Шомпол M12
Защитный экран с концевым выключателем
Угловые тиски, ширина губок 85 мм
Сверлильный патрон 1-13 мм с оправкой
Торцевая фреза Ø75 мм с оправкой
УЦИ (устройство цифровой индикации) по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак

Описание

Модель	JMD-45PFDV
Артикул 380 В	50000408T
Макс. диаметр сверления (Ст. 3)	32 мм / М20
-сверление с автоподачей	20 мм
Макс. диаметр торцевой фрезы	100 мм
Макс. диаметр концевой фрезы	20 мм
Частота вращения шпинделя	50 - 350 / 350 – 2500 об/мин
Конус шпинделя	ISO 30 (DIN 2080)
Вылет шпинделя	250 мм
Ход пиноли автоподача	107 мм
Автоматическая подача пиноли	0,12 / 0,18 / 0,25 мм/об
Диапазон наклона головки	90° влево / 30° вправо
Расстояние шпиндель-стол	460 мм
Размер стола X х Y	825 х 240 мм
Ход стола по оси X х Y	520 x 210 мм
Т-образные пазы, 4	16 мм
Выходная мощность	1,1 кВт / S1 100%
Потребляемая мощность	2,1 кВт / S6 40%
Габаритные размеры (ДхШхВ)	1080 х 1010 х 1300 мм
Масса	340 кг

ОПИСАНИЕ

Массивная станина гарантирует работу без вибраций

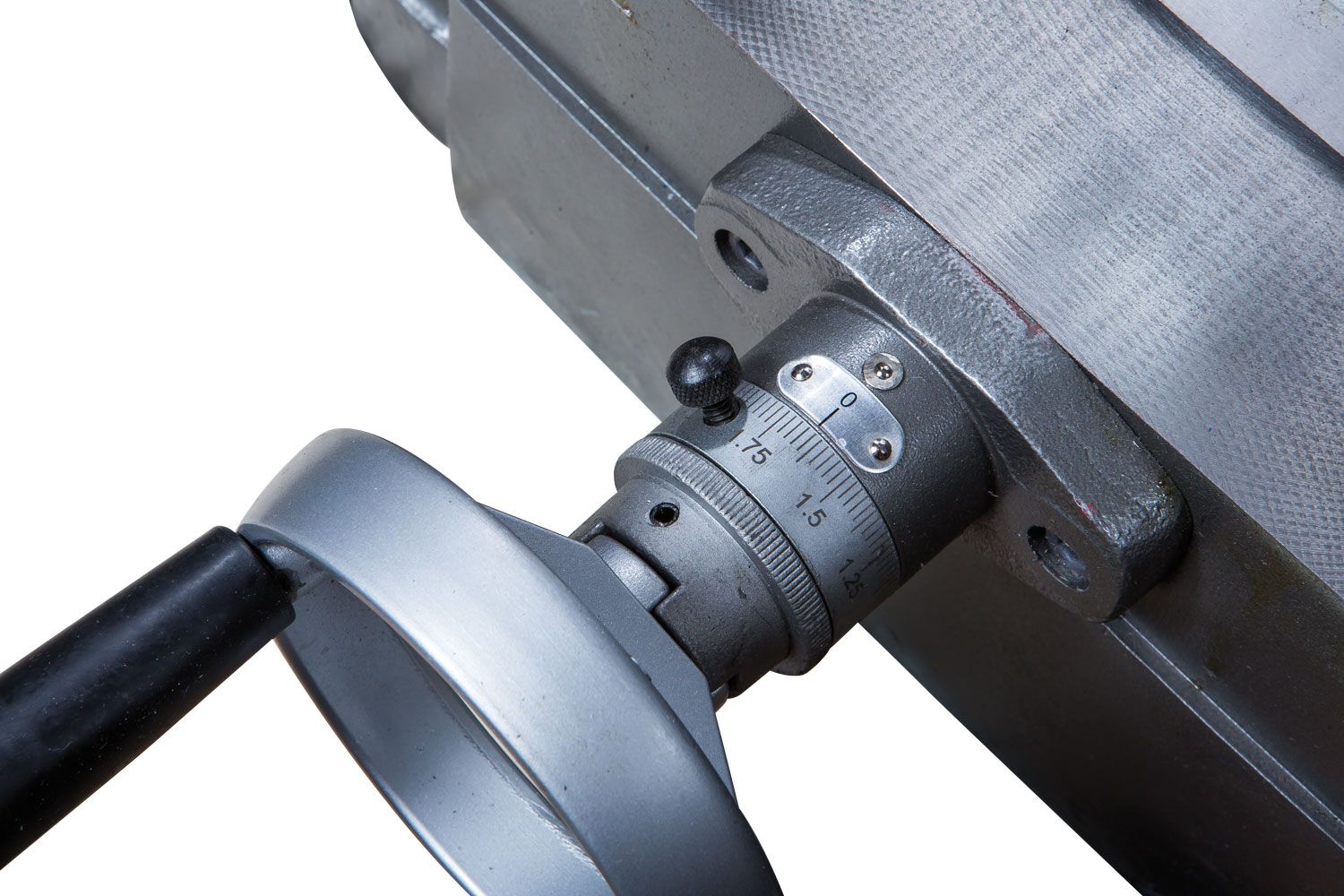

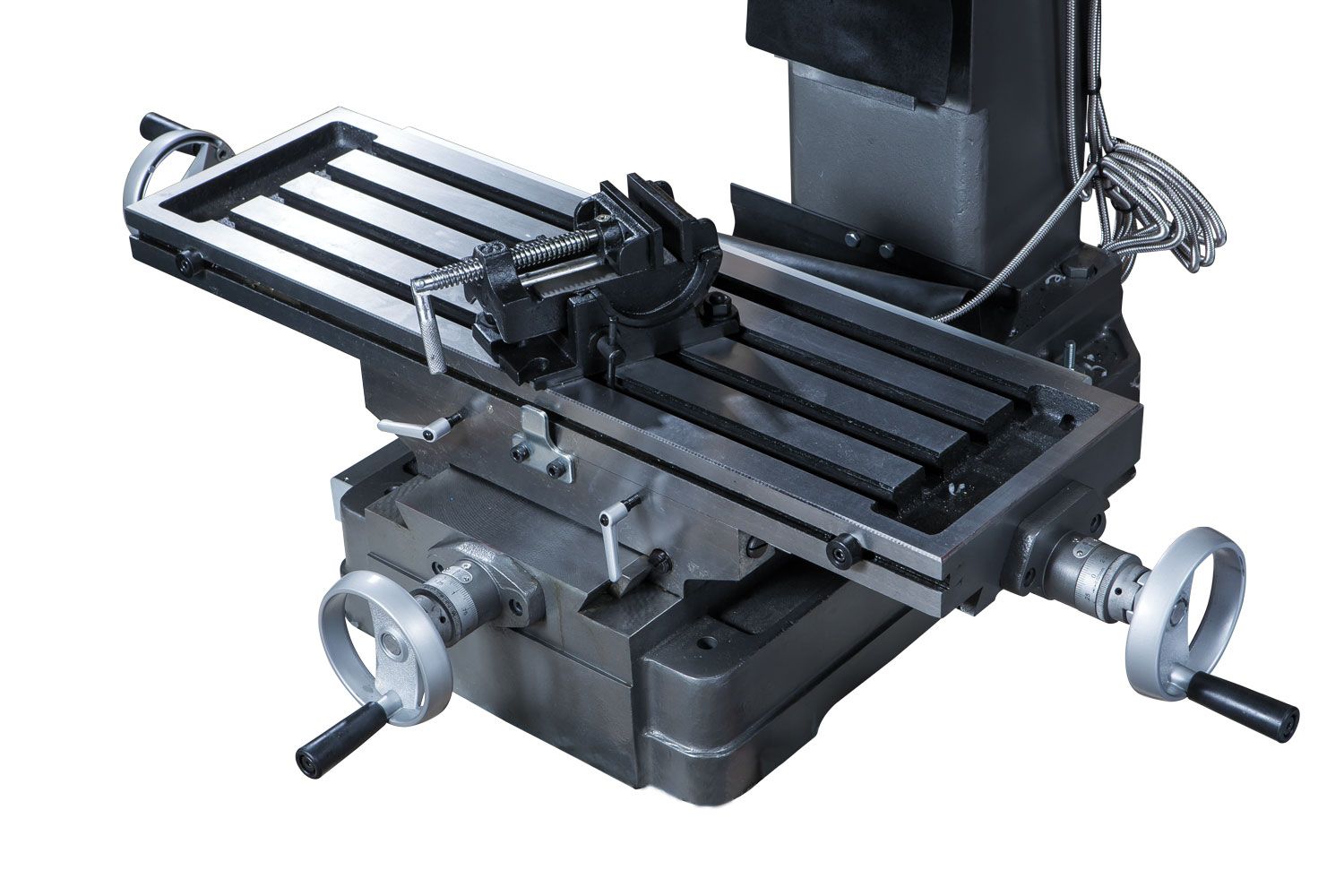

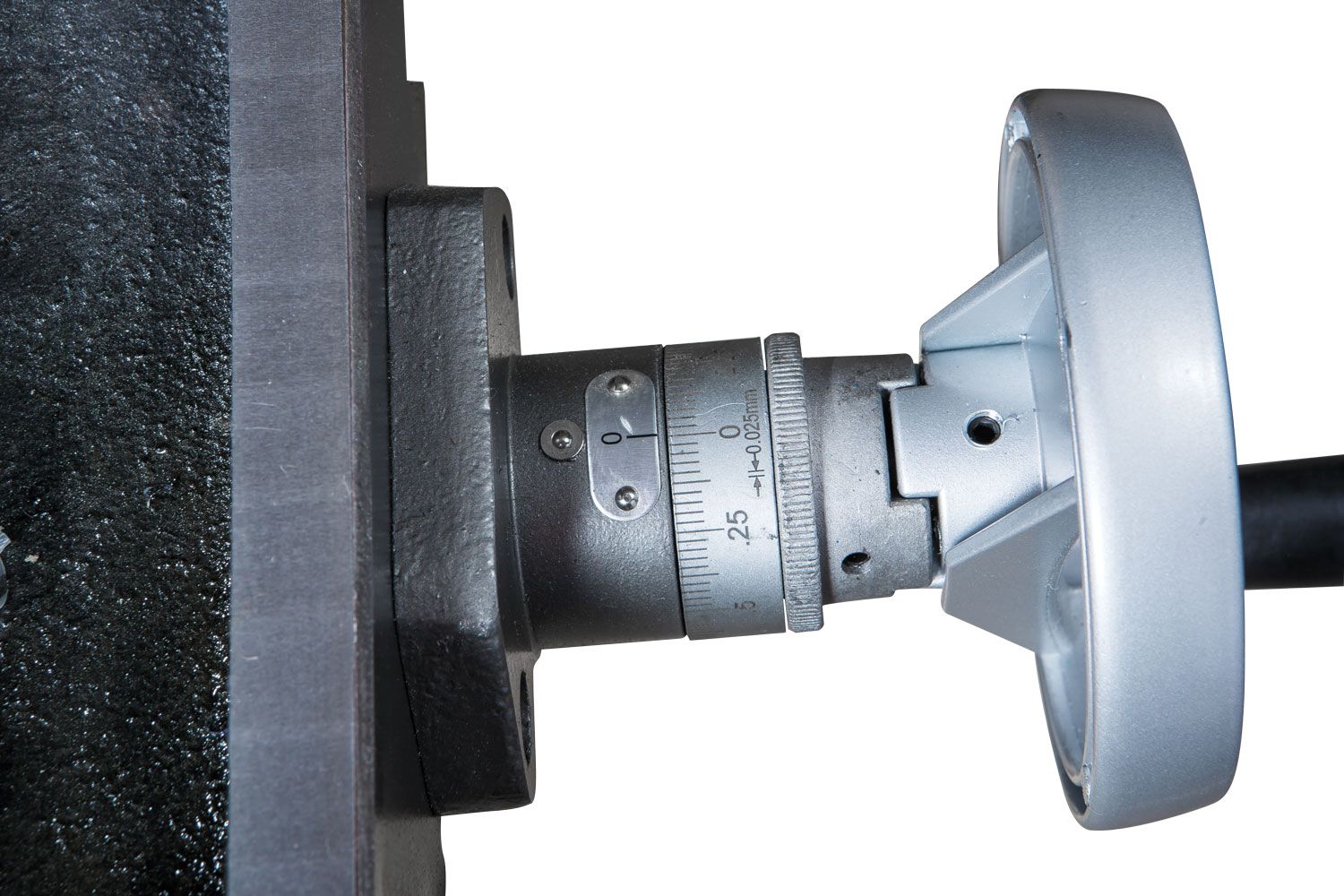

Большой прецизионный крестовый стол с регулируемыми клиновидными планками
Рассчитанный на длительные нагрузки, двигатель с вариатором обеспечивает вращение шпинделя от 50 до 2500 об/мин
Присоединение шпинделя ISO 30 для высокой производительности фрезерования
Конические роликовые подшипники главного шпинделя гарантируют высокую точность кругового вращения (биение <0,015 мм)

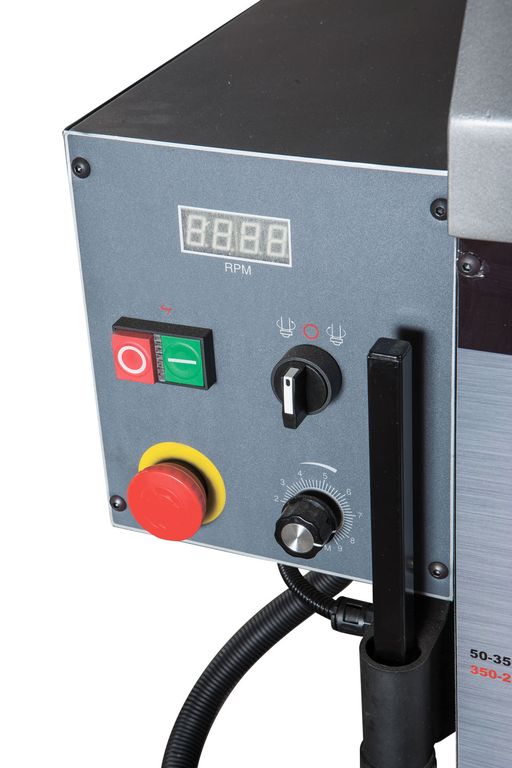

Правое и левое вращение шпинделя

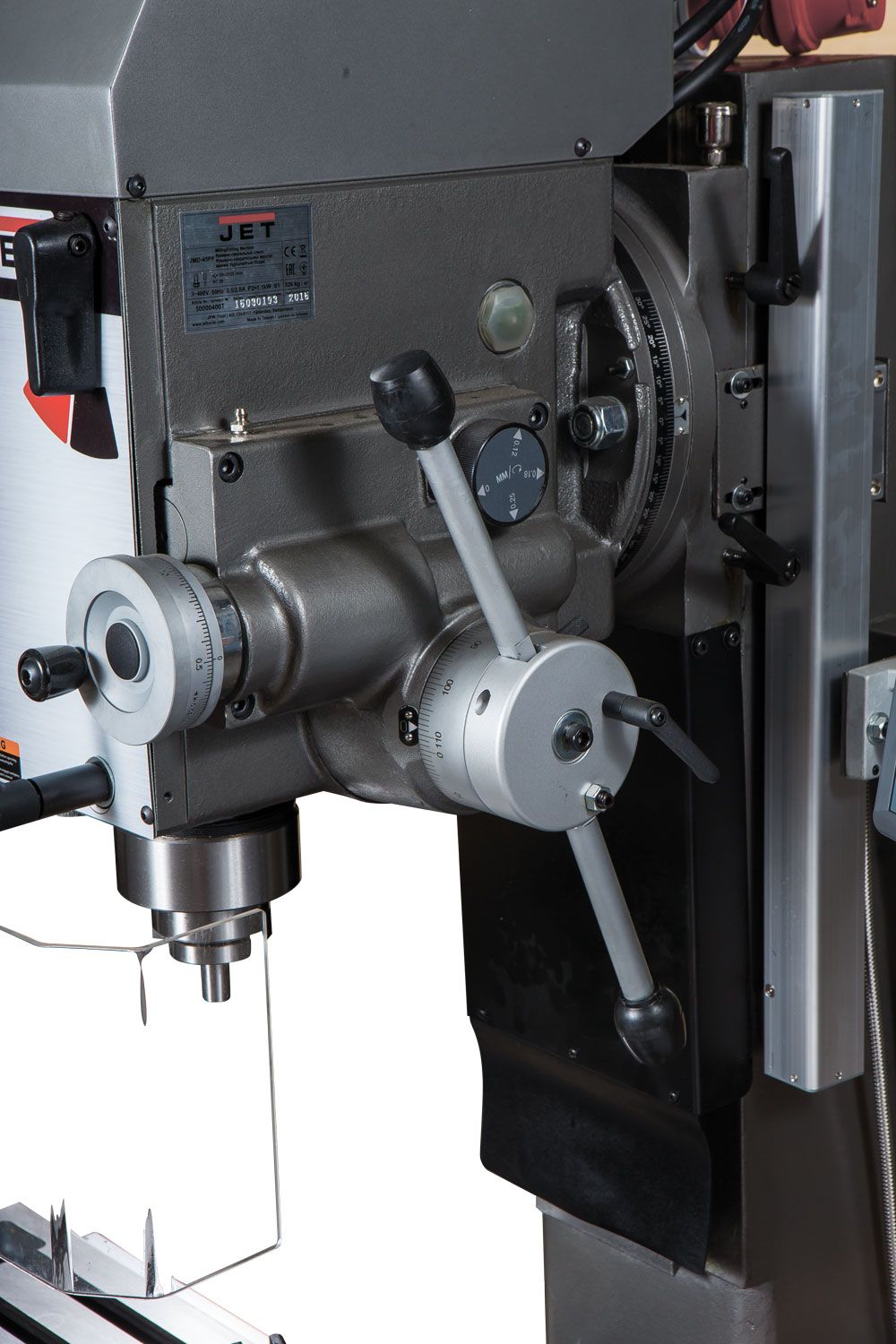

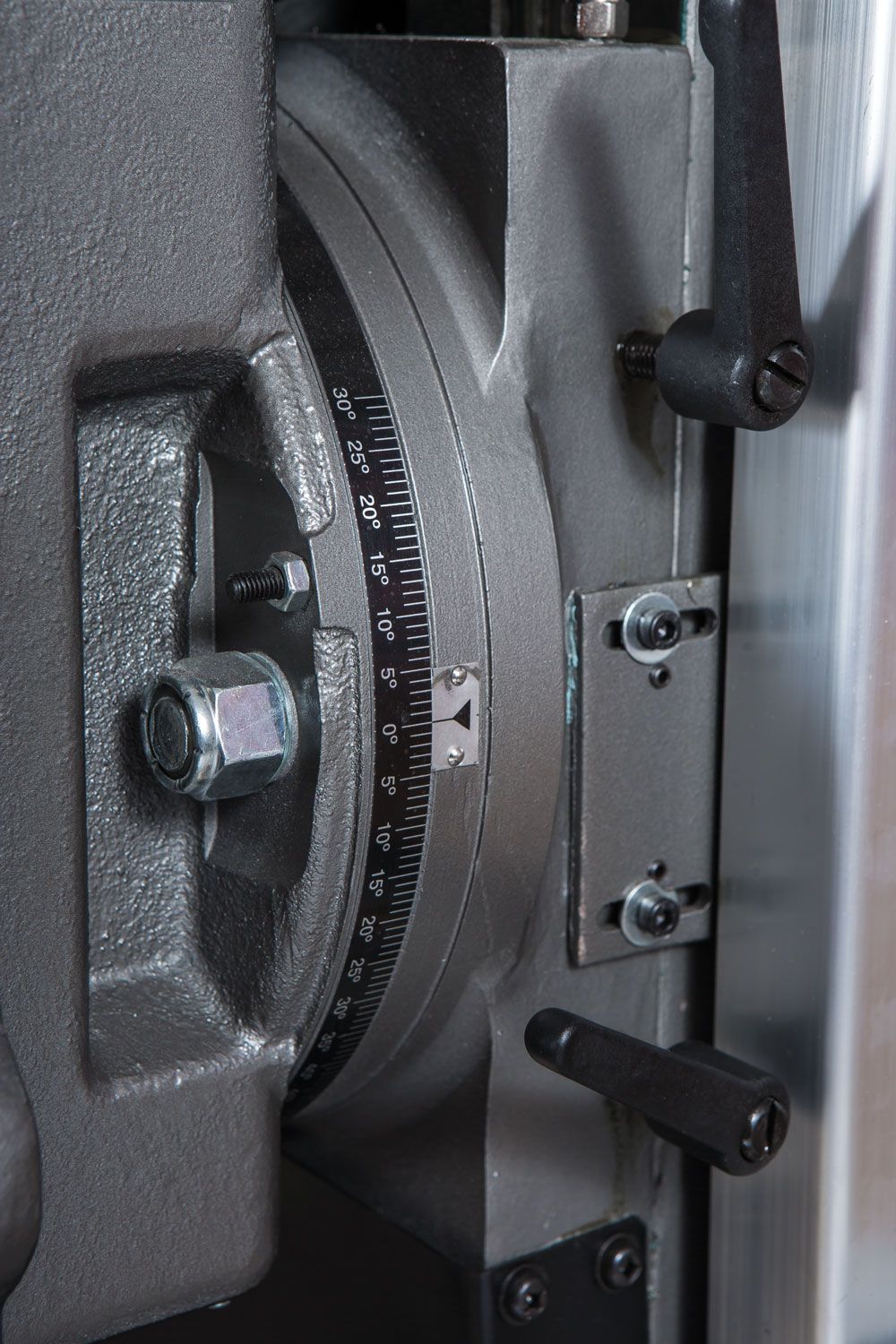

Наклон головки вправо/влево для удобства работы
Перемещение фрезерной головки по направляющим «ласточкин хвост»

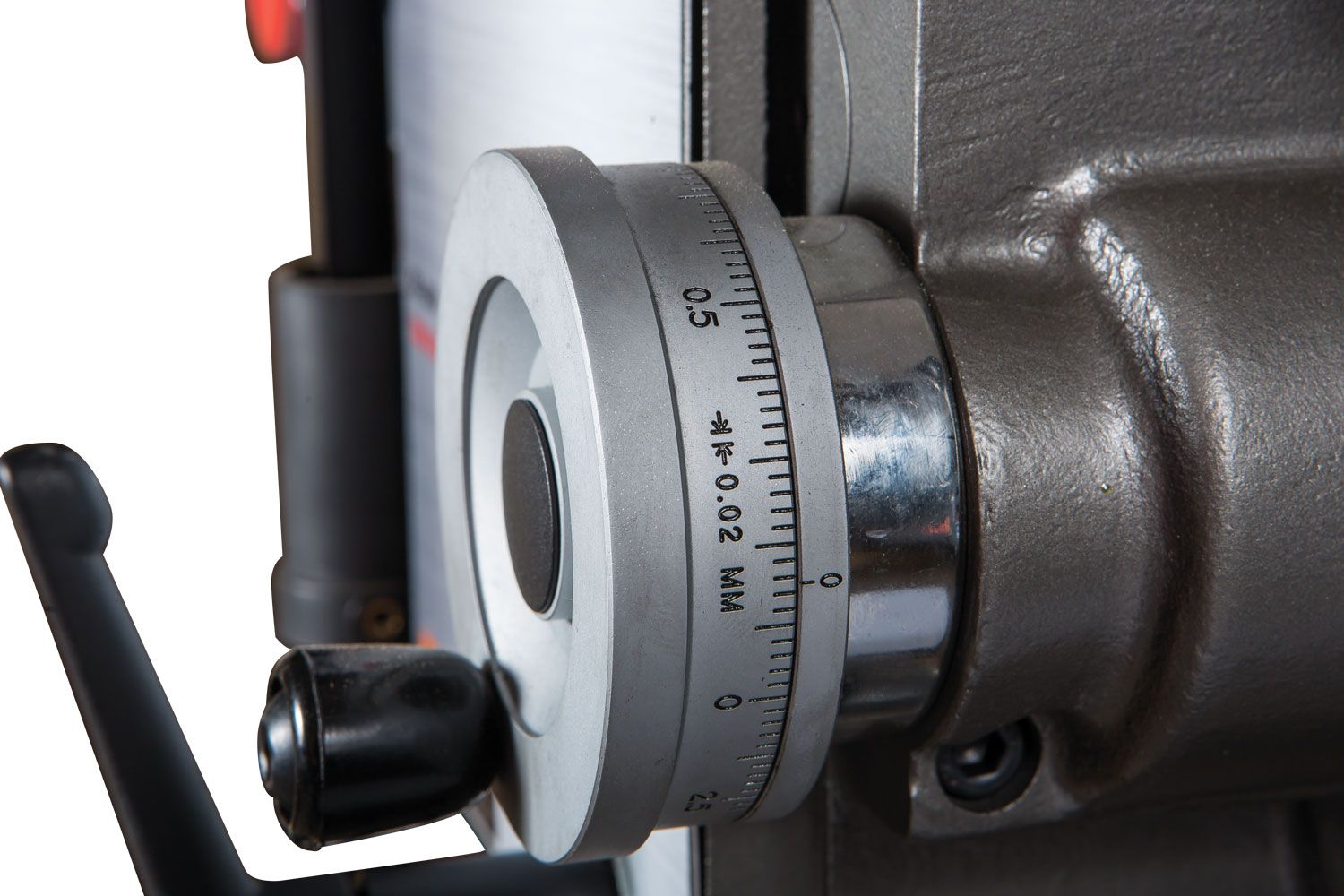

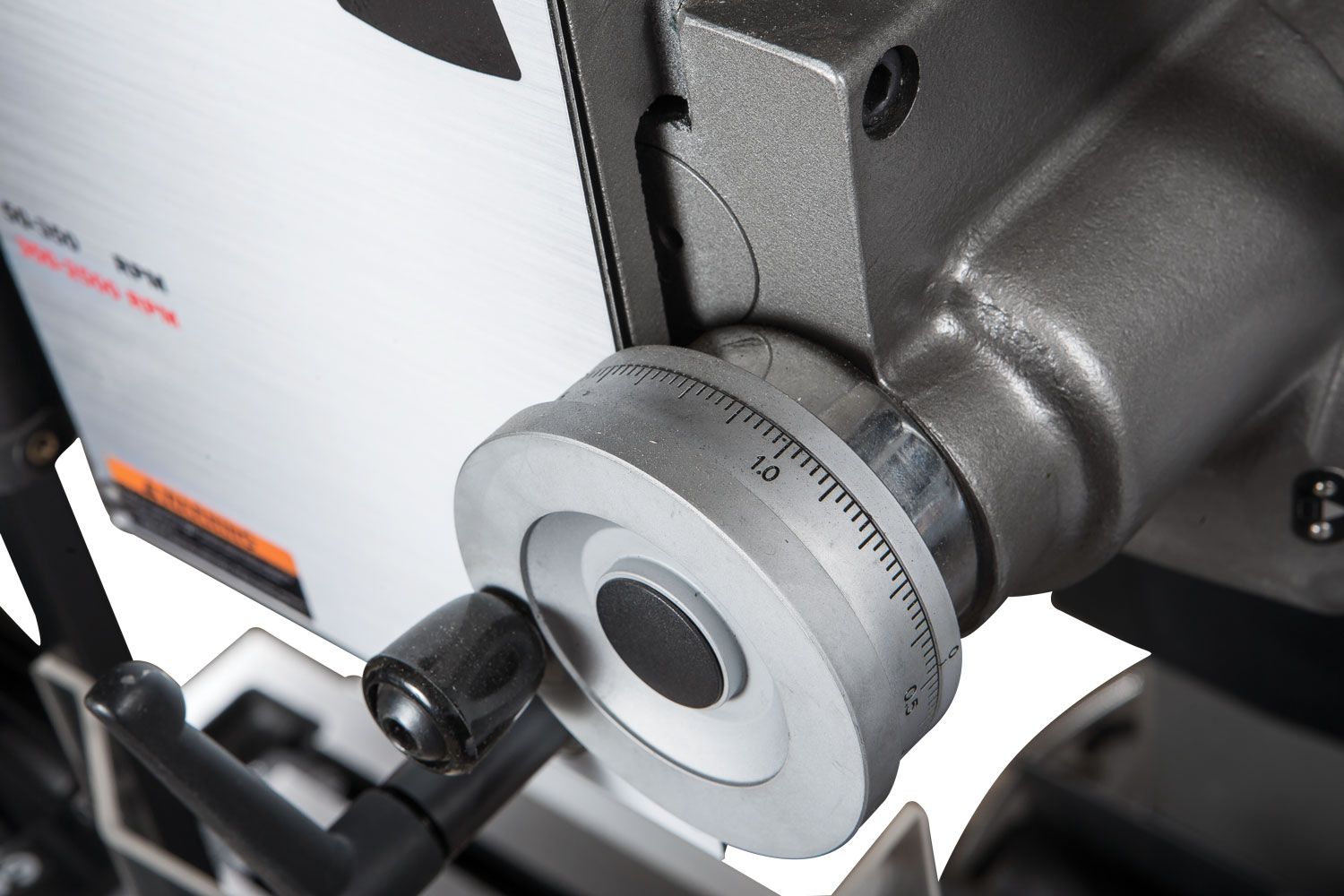

Автоматическая подача пиноли шпинделя
Устройство цифровой индикации

Модель	JMD-45PFDV
Артикул 380 В	50000408T
Макс. диаметр сверления (Ст. 3)	32 мм / М20
-сверление с автоподачей	20 мм
Макс. диаметр торцевой фрезы	100 мм
Макс. диаметр концевой фрезы	20 мм
Частота вращения шпинделя	50 - 350 / 350 – 2500 об/мин
Конус шпинделя	ISO 30 (DIN 2080)
Вылет шпинделя	250 мм
Ход пиноли автоподача	107 мм
Автоматическая подача пиноли	0,12 / 0,18 / 0,25 мм/об
Диапазон наклона головки	90° влево / 30° вправо
Расстояние шпиндель-стол	460 мм
Размер стола X х Y	825 х 240 мм
Ход стола по оси X х Y	520 x 210 мм
Т-образные пазы, 4	16 мм
Выходная мощность	1,1 кВт / S1 100%
Потребляемая мощность	2,1 кВт / S6 40%
Габаритные размеры (ДхШхВ)	1080 х 1010 х 1300 мм
Масса	340 кг

ОПИСАНИЕ

Массивная станина гарантирует работу без вибраций
Большой прецизионный крестовый стол с регулируемыми клиновидными планками
Рассчитанный на длительные нагрузки, двигатель с вариатором обеспечивает вращение шпинделя от 50 до 2500 об/мин
Присоединение шпинделя ISO 30 для высокой производительности фрезерования
Конические роликовые подшипники главного шпинделя гарантируют высокую точность кругового вращения (биение <0,015 мм)
Правое и левое вращение шпинделя
Наклон головки вправо/влево для удобства работы
Перемещение фрезерной головки по направляющим «ласточкин хвост»
Автоматическая подача пиноли шпинделя
Устройство цифровой индикации

Инструкция JMD-45PFDV.pdf

807.7 кб, 02 февраля в 07:54
