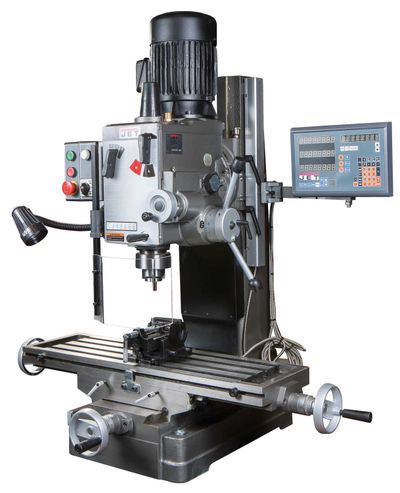

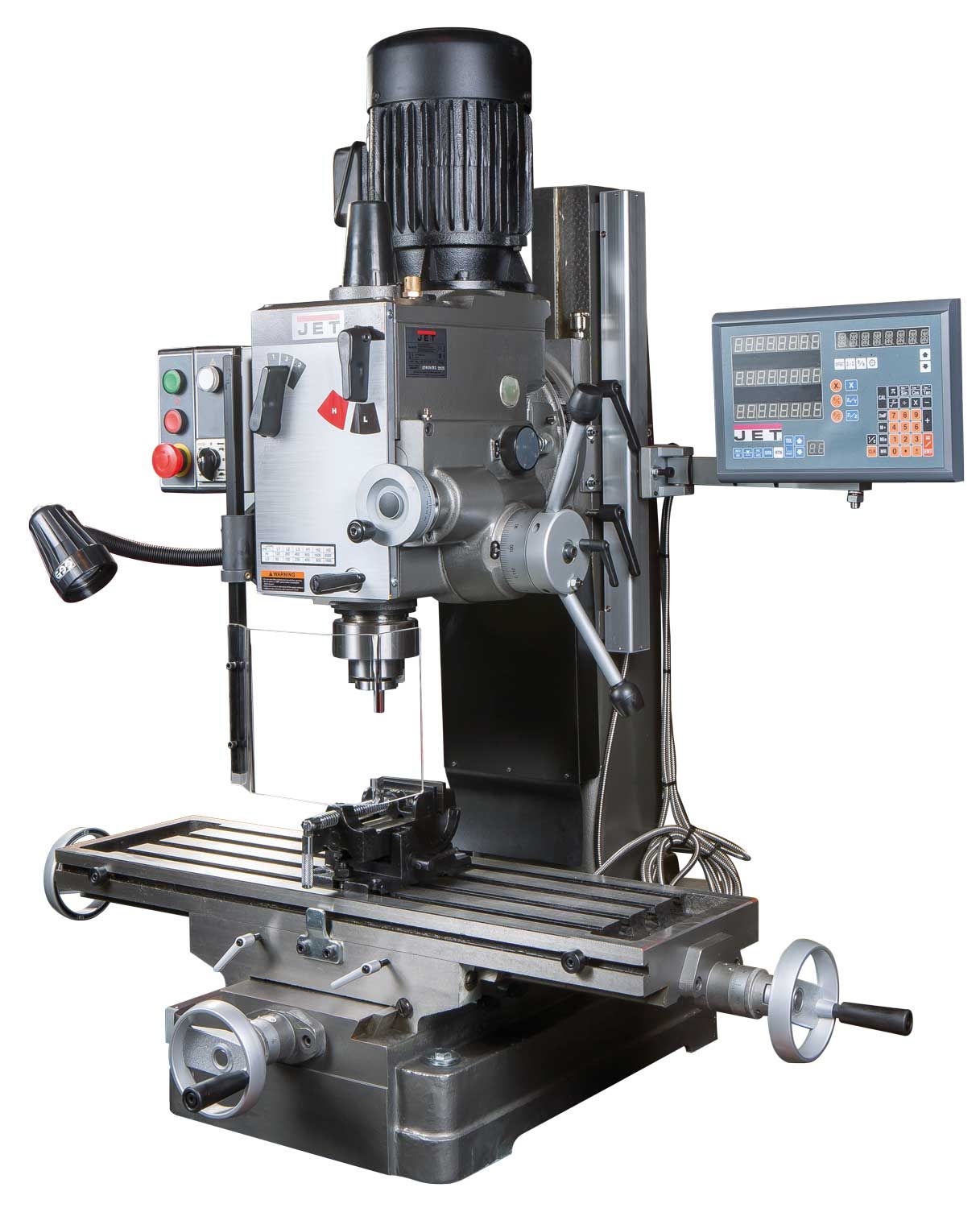

JMD-45PFD Фрезерный станок с редуктором

Каталог
Металлообработка JET
Фрезерно-сверлильные станки
JMD-45PFD Фрезерный станок с редуктором
JMD-45PFD Фрезерный станок с редуктором
JMD-45PFD Фрезерный станок с редуктором
JMD-45PFD Фрезерный станок с редуктором
JMD-45PFD Фрезерный станок с редуктором
JMD-45PFD Фрезерный станок с редуктором
JMD-45PFD Фрезерный станок с редуктором
JMD-45PFD Фрезерный станок с редуктором
Артикул: 50000401T
JMD-45PFD Фрезерный станок с редуктором
Артикул: 50000401T

Купить в 1 клик

КОМПЛЕКТАЦИЯ

  • Зажимная тяга M12
  • Защитный экран с концевым выключателем

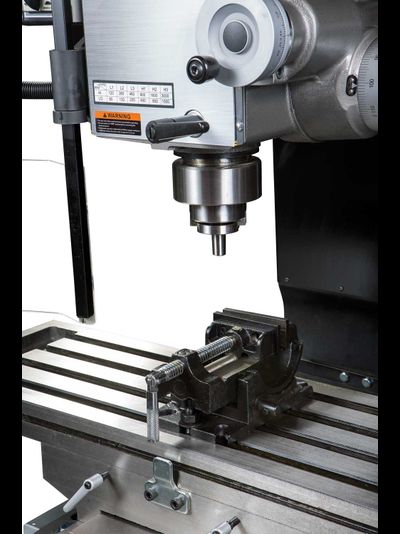

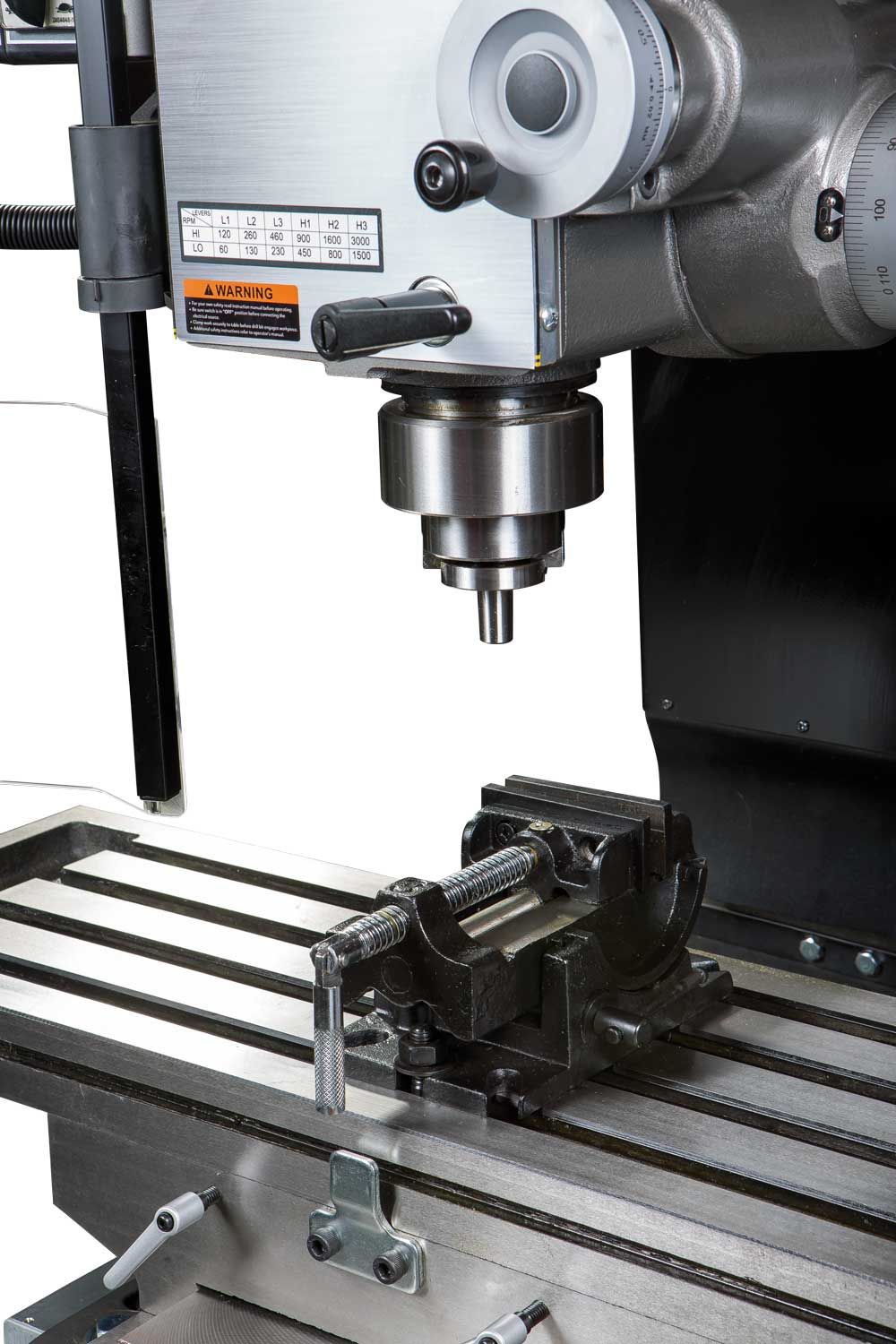

  • Угловые тиски, ширина губок 85 мм
  • Сверлильный патрон 1-13 мм с оправкой
  • Торцевая фреза Ø75 мм с оправкой
  • УЦИ (устройство цифровой индикации) по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак

КОМПЛЕКТАЦИЯ

  • Зажимная тяга M12
  • Защитный экран с концевым выключателем
  • Угловые тиски, ширина губок 85 мм
  • Сверлильный патрон 1-13 мм с оправкой
  • Торцевая фреза Ø75 мм с оправкой
  • УЦИ (устройство цифровой индикации) по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак
Описание Документы
Комментарии
0
Описание
Модель JMD-45PFD
Артикул 380 В 50000401T
Макс. диаметр сверления (Ст. 3) 32 мм / М20
-сверление с автоподачей 20 мм
Макс. диаметр торцевой фрезы 100 мм
Макс. диаметр концевой фрезы 20 мм
Частота вращения шпинделя, 12 50 - 2500 об/мин
Конус шпинделя ISO 30 (DIN 2080)
Вылет шпинделя 250 мм
Ход пиноли автоподача 107 мм
Автоматическая подача пиноли 0,12 / 0,18 / 0,25 мм/об
Диапазон наклона головки 90° влево / 30° вправо
Расстояние шпиндель-стол 460 мм
Размер стола X х Y 825 х 240 мм
Ход стола по оси X х Y 520 x 210 мм
Т-образные пазы, 4 16 мм
Выходная мощность 1,1 кВт / S1 100%
Потребляемая мощность 2,1 кВт / S6 40%
Габаритные размеры (ДхШхВ) 1080 х 1010 х 1300 мм
Масса 340 кг


ОПИСАНИЕ

  • Массивная станина гарантирует работу без вибраций

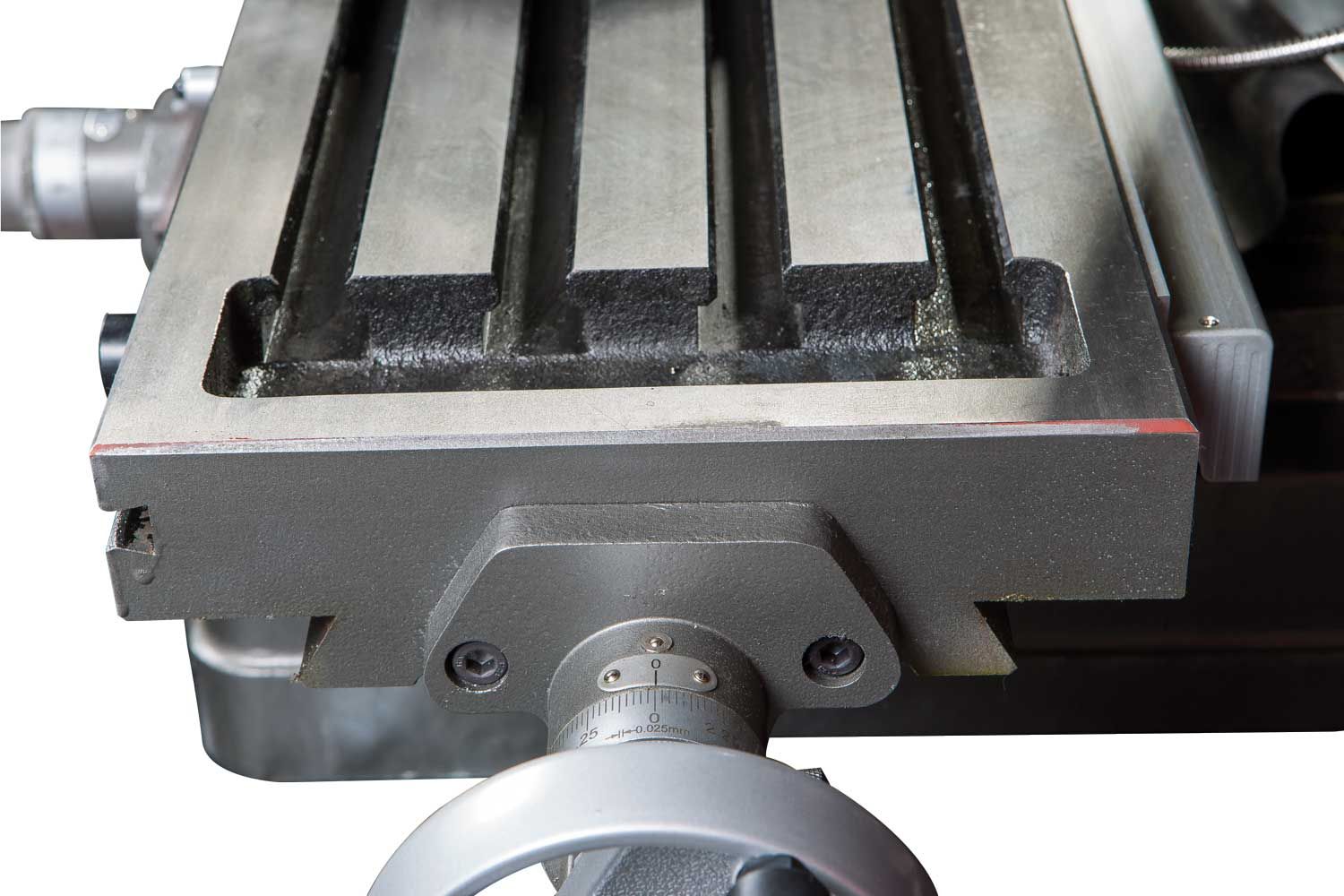

  • Большой прецизионный крестовый стол с регулируемыми клиновидными планками
  • Рассчитанный на длительные нагрузки, мощный 2-х ступенчатый двигатель обеспечивает вращение шпинделя от 50 до 2500 об/мин
  • Присоединение шпинделя ISO 30 для высокой производительности фрезерования
  • Вращающиеся в масляной ванне отшлифованные шестерни редуктора гарантируют плавный ход
  • Конические роликовые подшипники главного шпинделя гарантируют высокую точность кругового вращения (биение <0,015 мм)
  • Правое и левое вращение шпинделя
  • Наклон головки вправо/влево для удобства работы
  • Перемещение фрезерной головки по направляющим «ласточкин хвост»
  • Автоматическая подача пиноли шпинделя

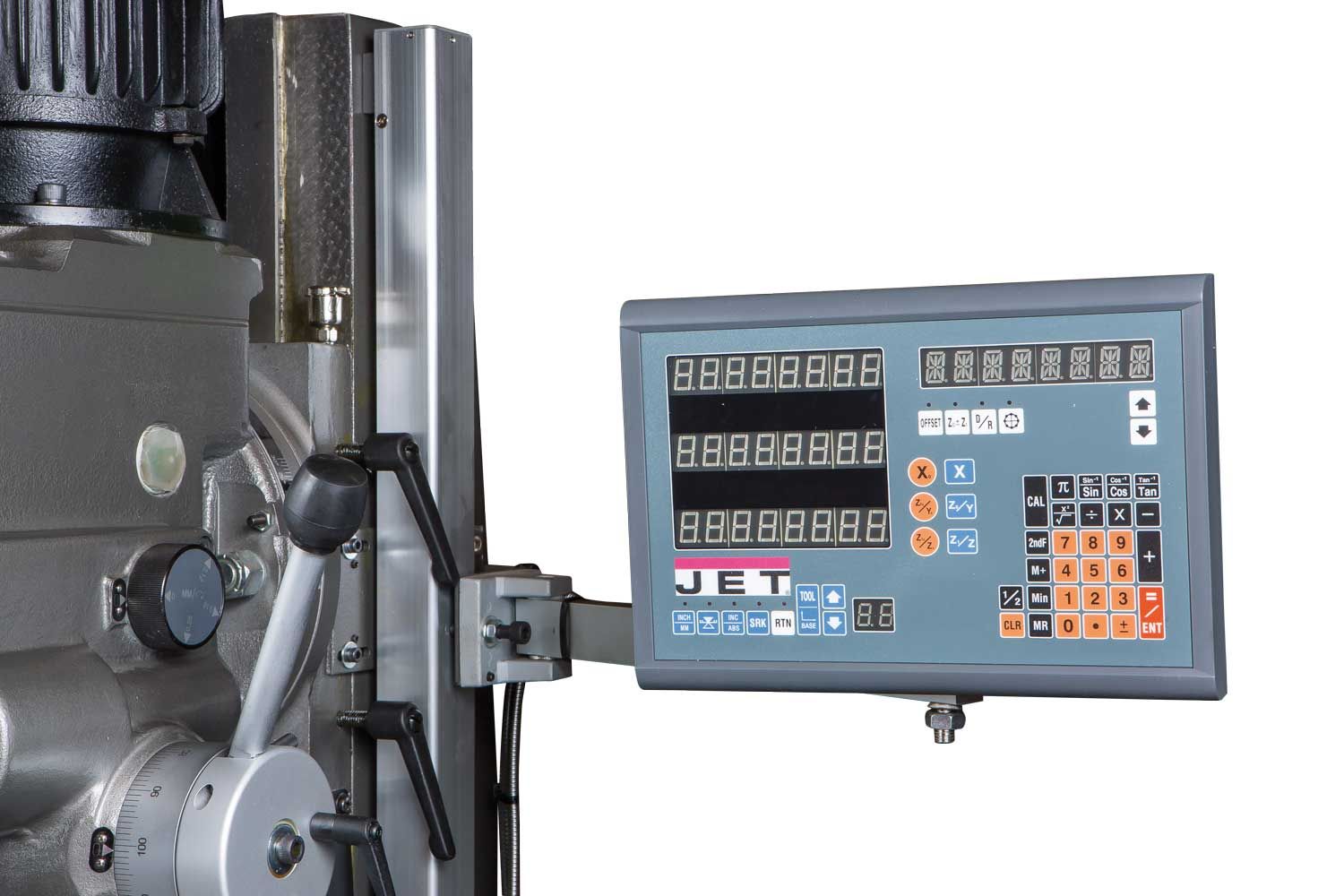

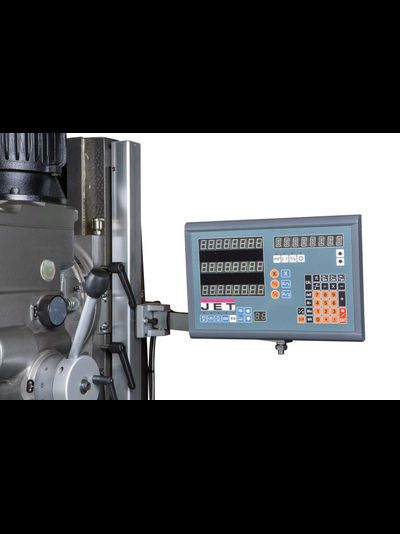

  • Устройство цифровой индикации
