Артикул: 10000260M
JJ-8-M Фуговальный станок
84000 руб.
Артикул: 10000260M

Купить в 1 клик

КОМПЛЕКТАЦИЯ

  • Комплект ножей (установлен на валу)
  • Фуговальный упор
  • Ограждение ножевого вала


КОМПЛЕКТАЦИЯ

  • Комплект ножей (установлен на валу)
  • Фуговальный упор
  • Ограждение ножевого вала
Описание Документы
Комментарии
0
Описание
Модель JJ-8-M
Артикул (230 В) 10000260M
Потребляемая (выходная) мощность 2,1 (1,5) кВт
Частота вращения строгального вала 4400 об/мин
Диаметр строгального вала 65 мм
Размер ножей (ДхШхТ) 205х19х3,0 мм
Количество ножей 3
Максимальная ширина заготовки 200 мм
Глубина строгания за один проход 0-3,0 мм
Размеры фуговального стола (ДхШ) 1530х230 мм
Размеры фуговального упора (ДхВ) 850х104 мм
Угол наклона фуговального упора -45-0-45°
Диаметр вытяжного штуцера 100 мм
Габаритные размеры (ДхШхВ) 1540x700x1050 мм
Вес 142 кг


ОСОБЕННОСТИ:

  • Регулировка глубины строгания
  • Регулируемый фуговальный упор
  • Регулируемое ограждение ножевого вала
  • Фуговальные столы из чугунного литья
  • Фуговальный упор из чугунного литья

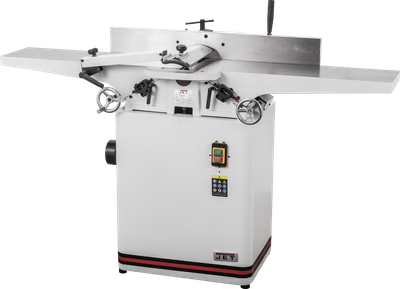

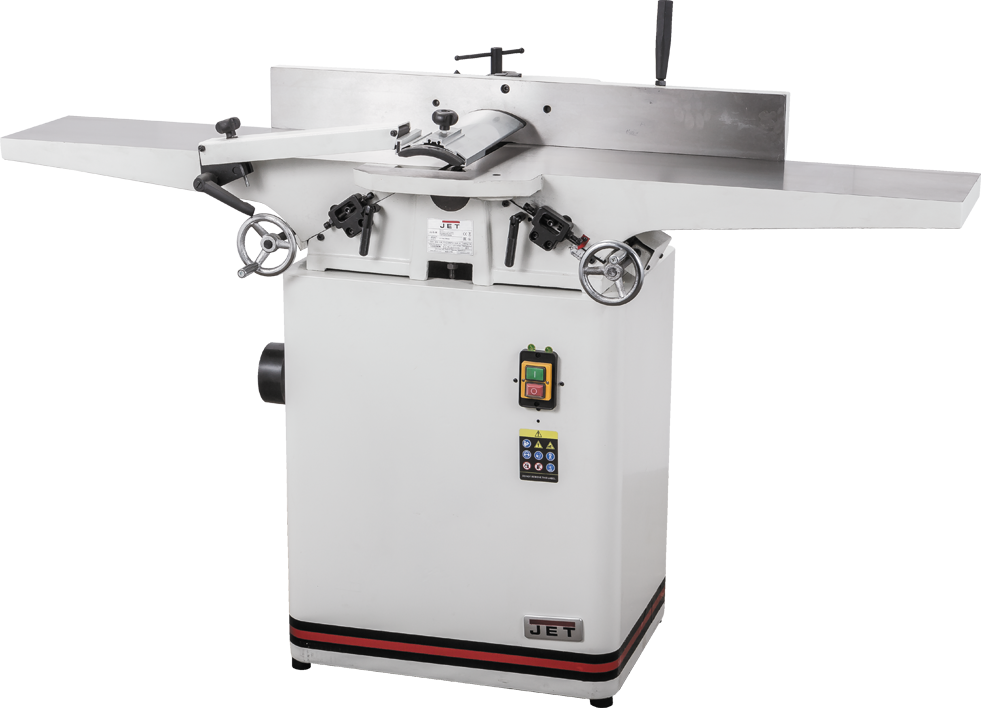

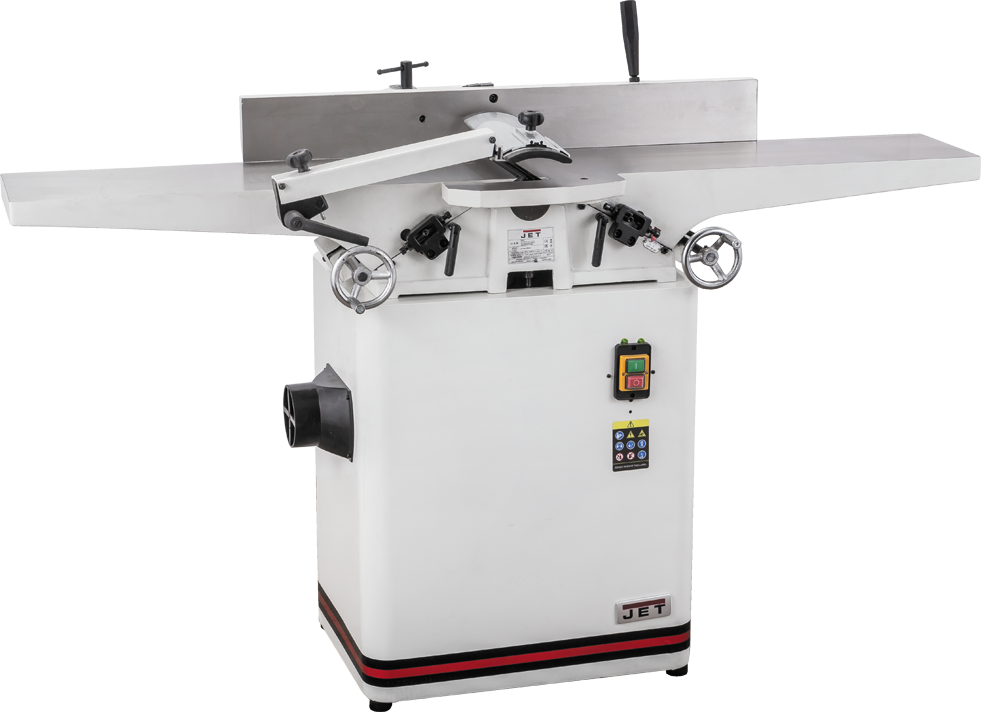

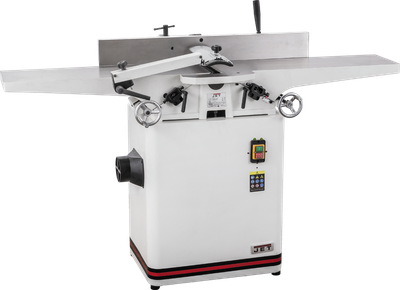

JJ-8-M — фуговальный станок с шириной строгания 200 мм и длинными чугунными столами, предназначенный для любительского применения. По компоновке и устройству он повторяет профессиональные модели Jet, что делает его таким же точным и удобным в работе.

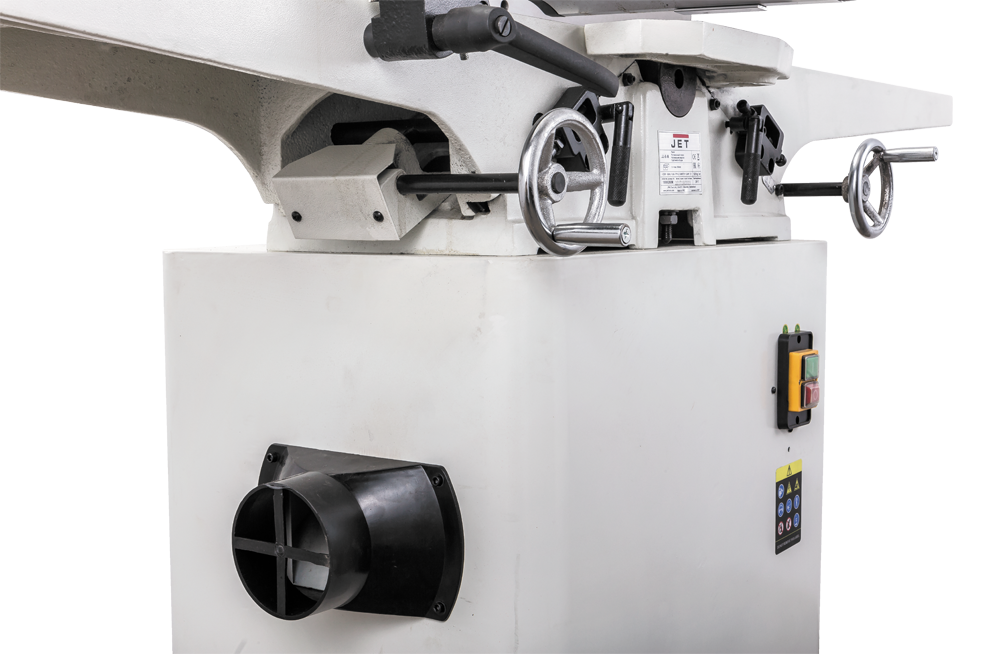

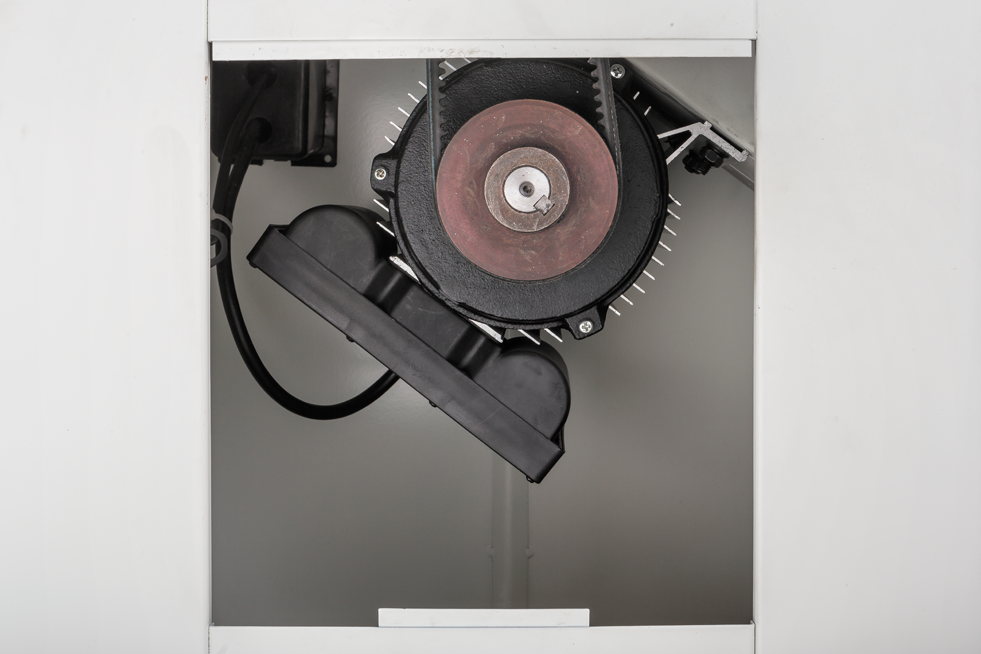

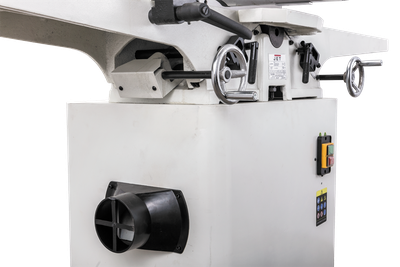

Конструкция состоит из двух частей. В нижней (она играет роль тумбы-подставки) однофазный асинхронный мотор и кожух сбора стружки со 100-миллиметровым аспирационным патрубком. В верхней чугунные рабочие столы, защитный кожух, упор заготовки и чугунное основание, где размещен строгальный вал.

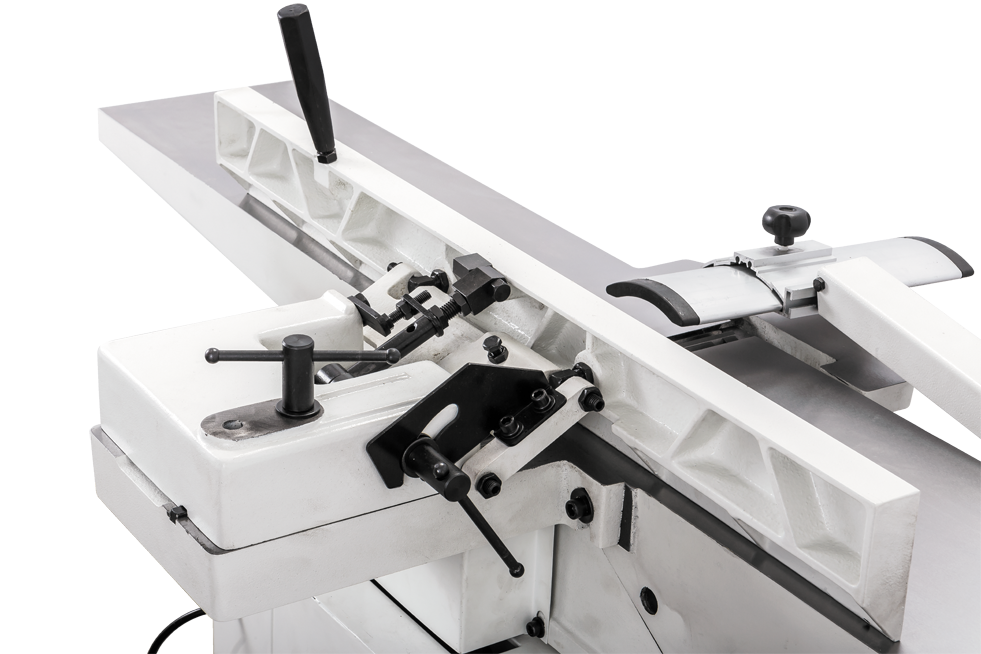

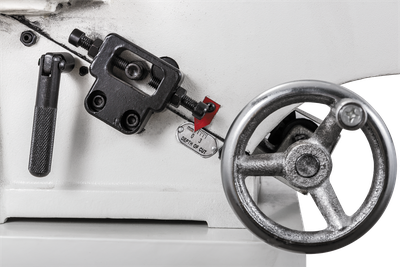

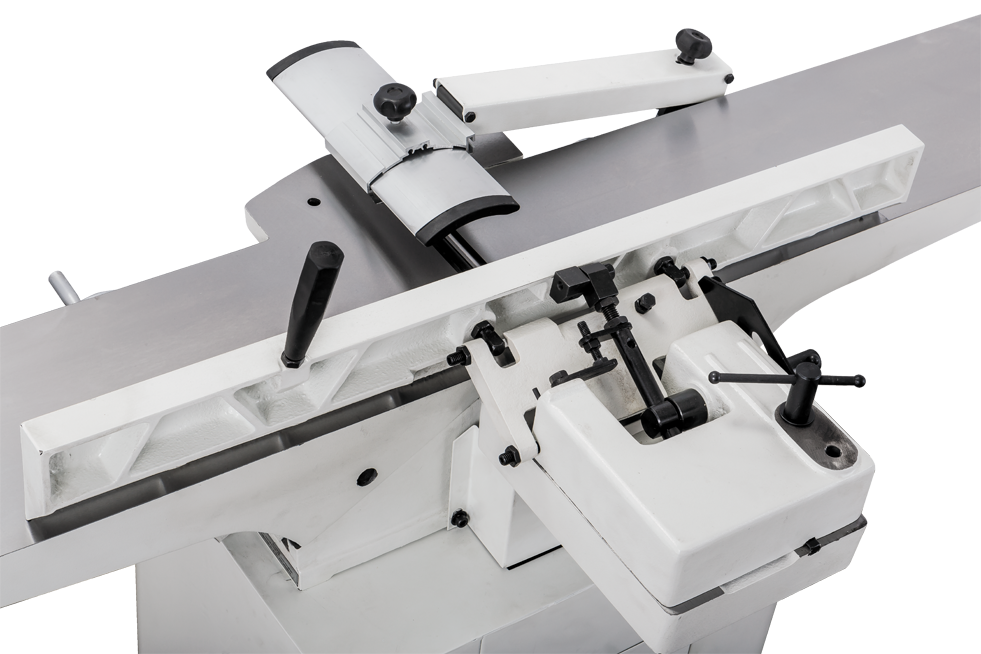

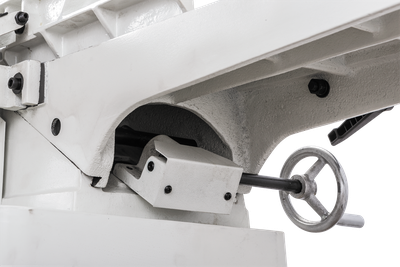

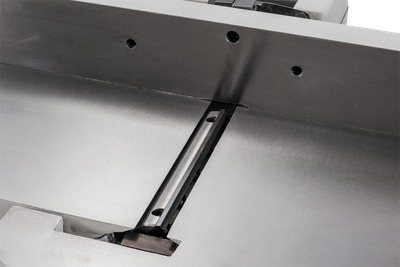

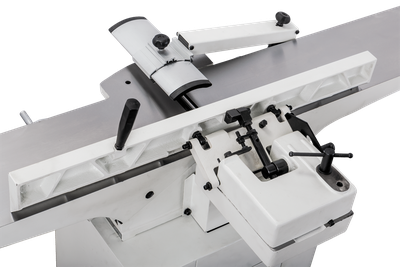

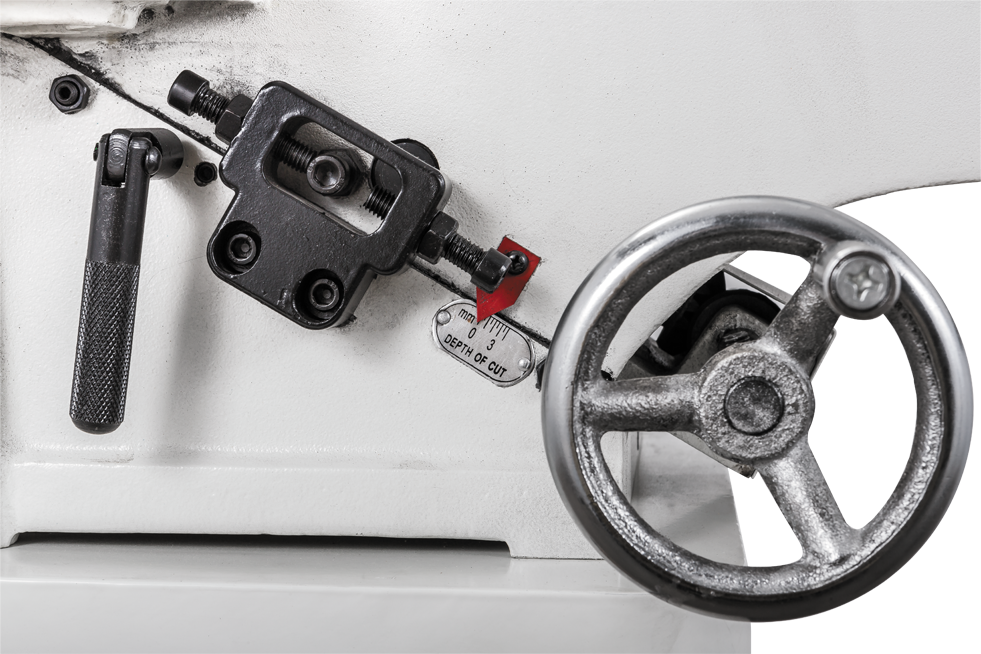

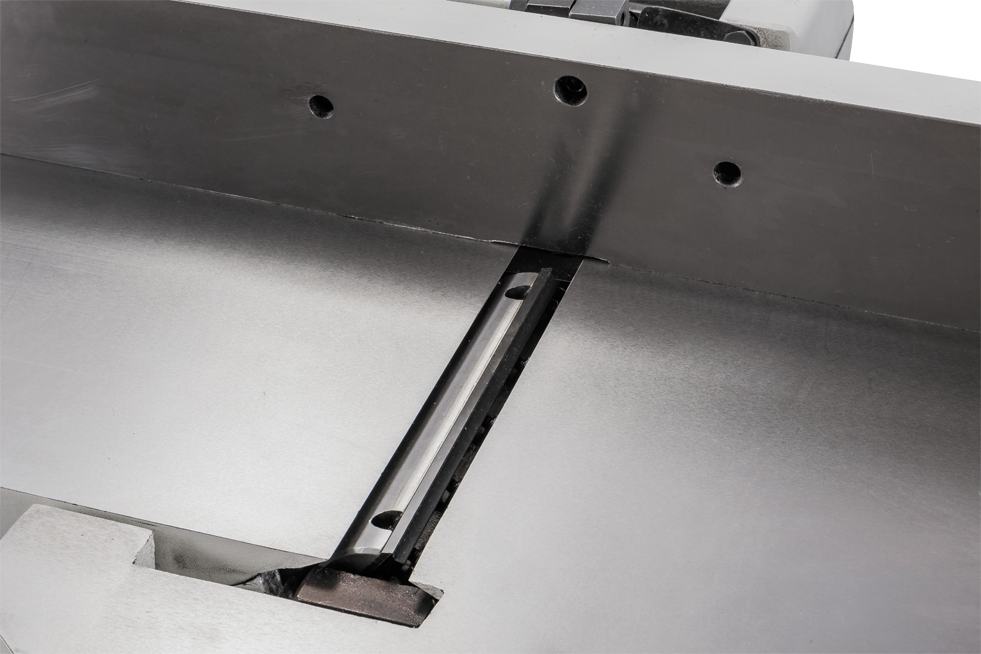

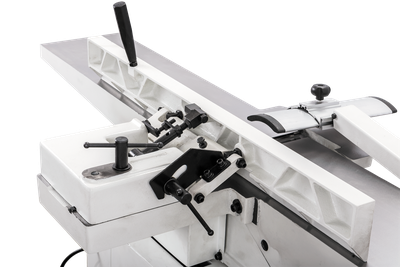

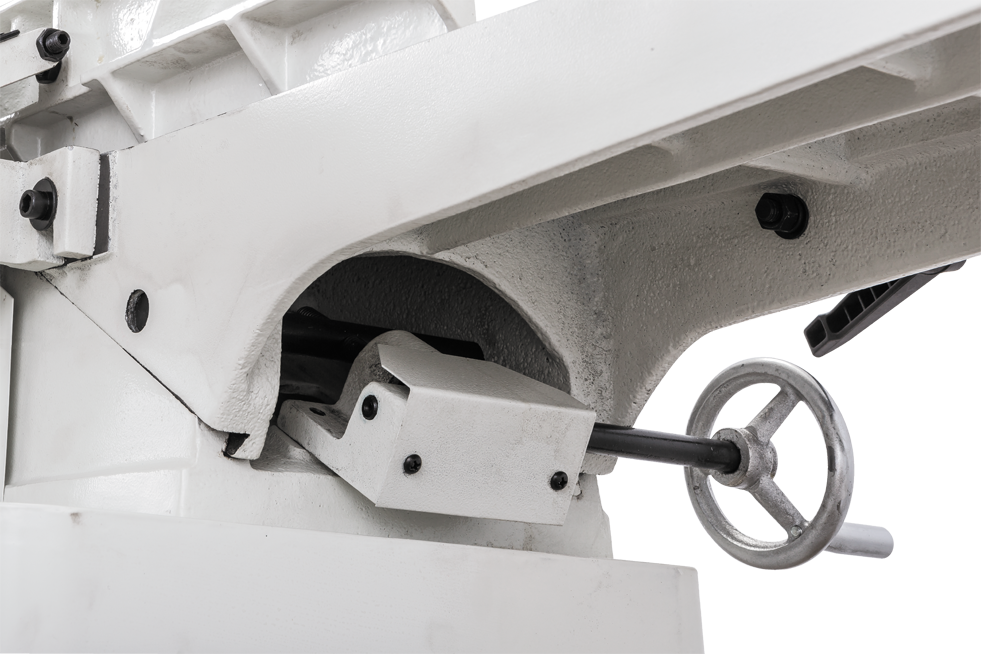

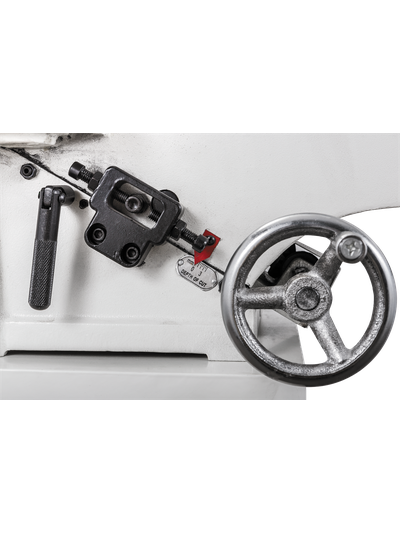

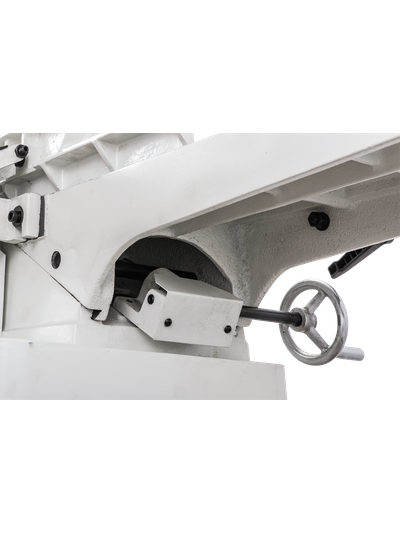

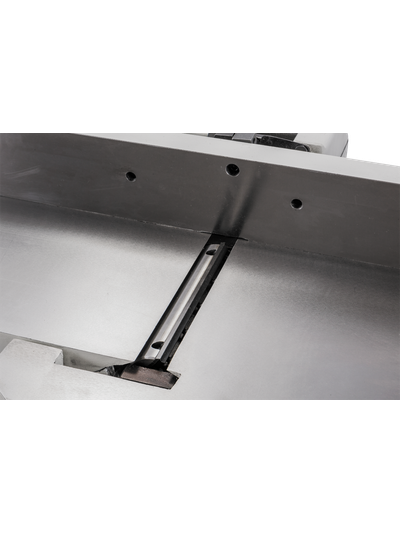

Оба стола регулируются по высоте при помощи винтовых механизмов, приводимых в действие ручками-маховиками. Перемещением подающего (переднего) стола устанавливают глубину строгания, для чего есть соответствующая разметка; принимающий (задний) регулируют только во время обслуживания станка при наладочных операциях. Упор заготовки чугунный, с механизмом наклона (он возможен в обе стороны). Фиксация выбранного положения производится резьбовым зажимом. Ножевой вал укомплектован тремя ножами, допускающими повторную заточку. Их типоразмер и ассортимент такой же, как и у профессиональных фуганков Jet с аналогичной шириной строгания.

Документы
dflt_icon
Инструкция JJ-8-M.pdf
1.9 Мб, 11 марта в 09:25
