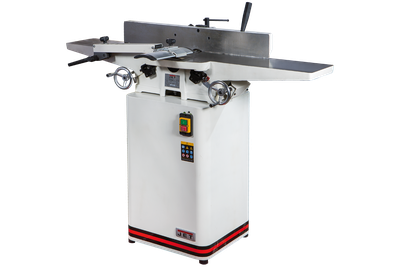

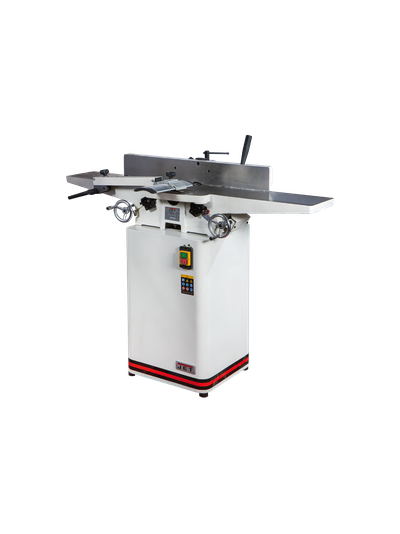

JJ-6L-M Фуговальный станок

ХАРАКТЕРИСТИКИ

Напряжение, В 230

Потребляемая мощность, кВт 1,5

Частота вращения строгального вала 4400 об/мин

Диаметр строгального вала 61 мм

Размер ножей (ДхШхТ) 155х19х3,0 мм

Количество ножей 3

Максимальная ширина заготовки, мм 150

Глубина строгания за один проход 0-3,0 мм

Размеры фуговального стола (ДхШ) 1215x182 мм

Размеры фуговального упора (ДхВ) 750x114 мм

Угол наклона фуговального упора -45-0-45°

Диаметр вытяжного штуцера, мм 100

Длина, мм 1215

Ширина, мм 650

Высота, мм 1050

Масса, кг 103

Длина в упаковке, см 124,5

Ширина в упаковке, см 37,5

Высота в упаковке, см 30,5

Масса в упаковке, кг 118

ОСОБЕННОСТИ:

• Регулировка глубины строгания
• Регулируемый фуговальный упор
• Регулируемое ограждение ножевого вала
• Фуговальные столы из чугунного литья
• Фуговальный упор из чугунного литья

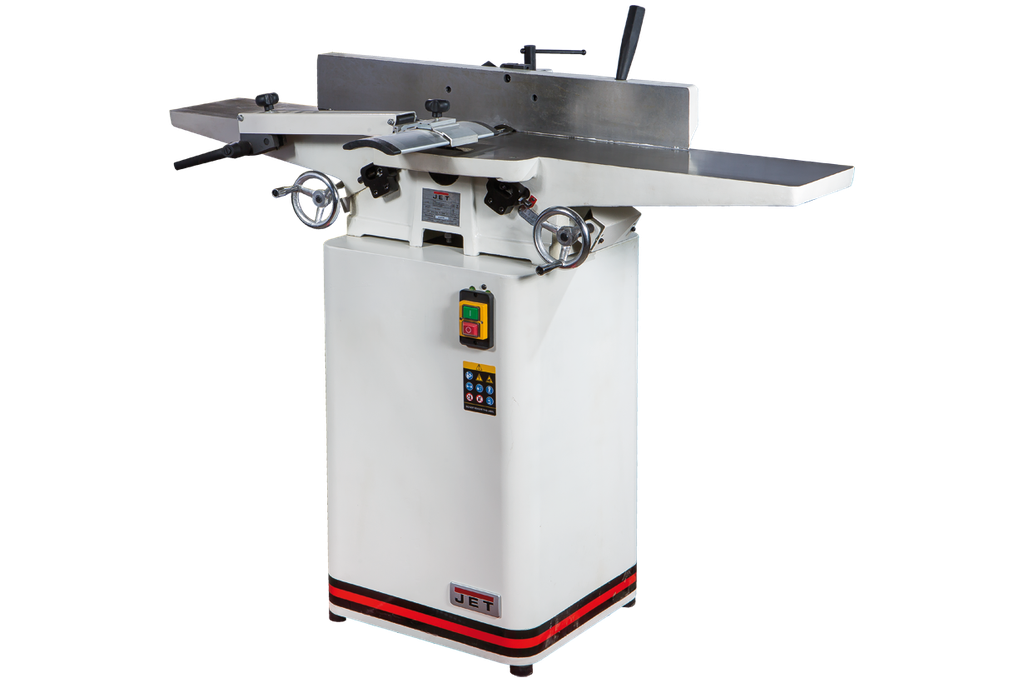

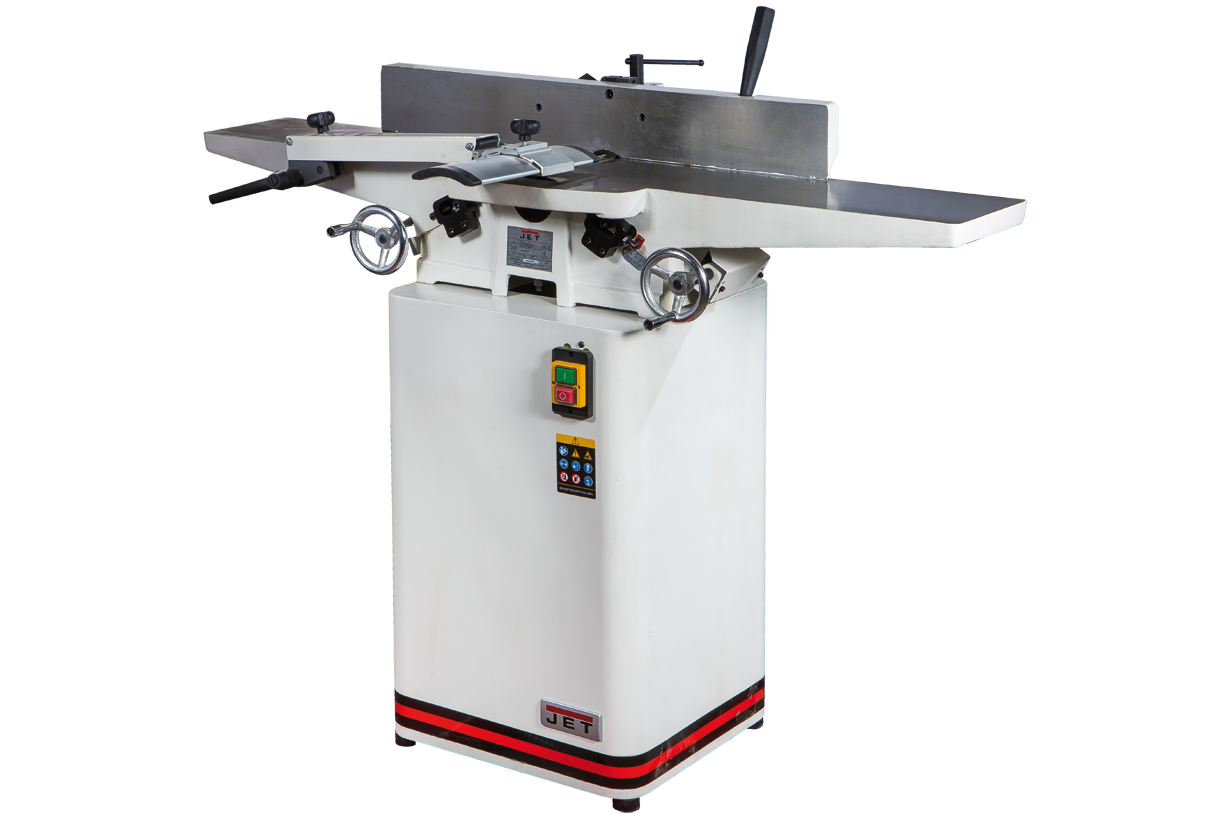

JJ-6 — фуговальный станок с длинными чугунными столами, предназначенный для любительского применения. Благодаря тому, что он выполнен по той же компоновочной схеме, что и профессиональные модели Jet, он точен и удобен в работе.

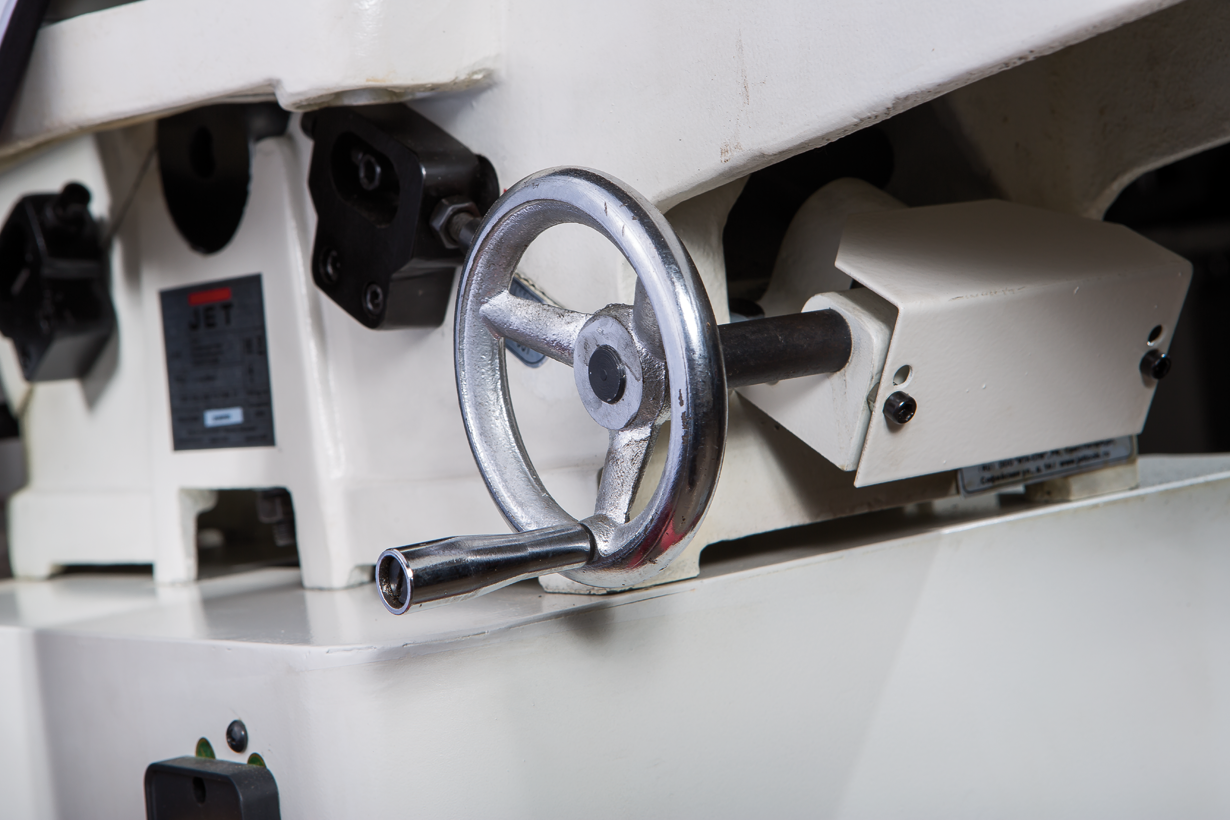

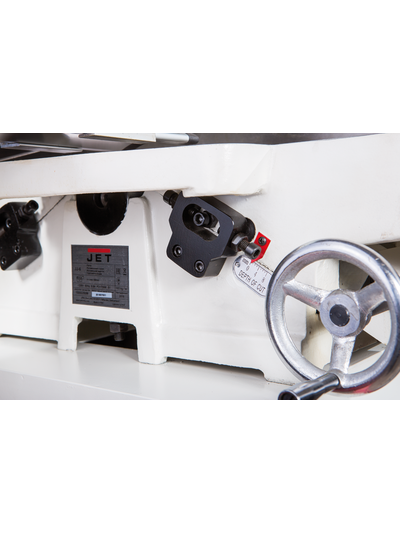

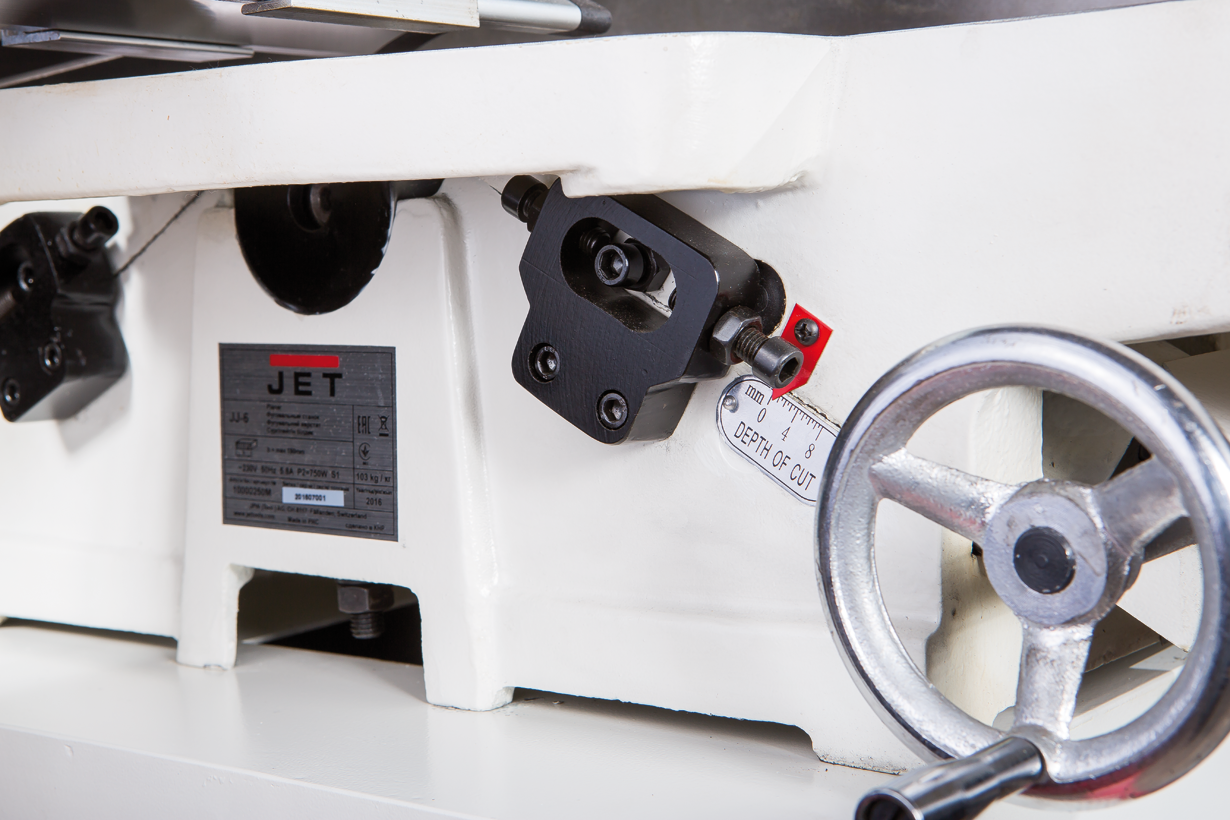

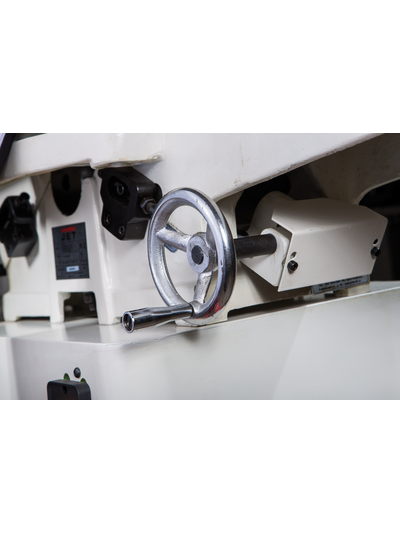

Конструктивно он состоит из двух частей. В нижней, играющей роль тумбы-подставки, располагается однофазный асинхронный («индукционный») мотор мощностью немного более киловатта и кожух сбора стружки со 100-миллиметровым патрубком для подключения к вытяжной установке. Верхняя часть состоит из чугунного основания, где размещен строгальный вал, и чугунных же рабочих столов с соответствующим оснащением, состоящим из защитного кожуха и упора заготовки. Оба стола регулируются по высоте при помощи винтовых механизмов, приводимых в действие ручками-маховиками. Перемещением подающего (переднего) стола регулируют глубину строгания, для чего есть соответствующая разметка; принимающий (задний) смещают только при наладочных операциях во время обслуживания станка.

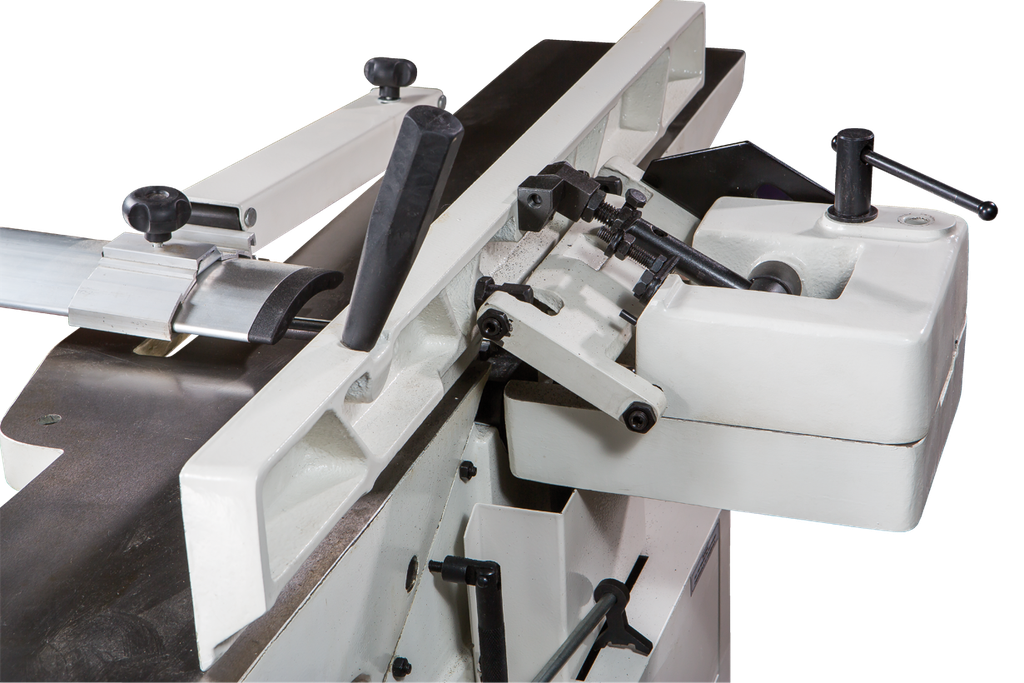

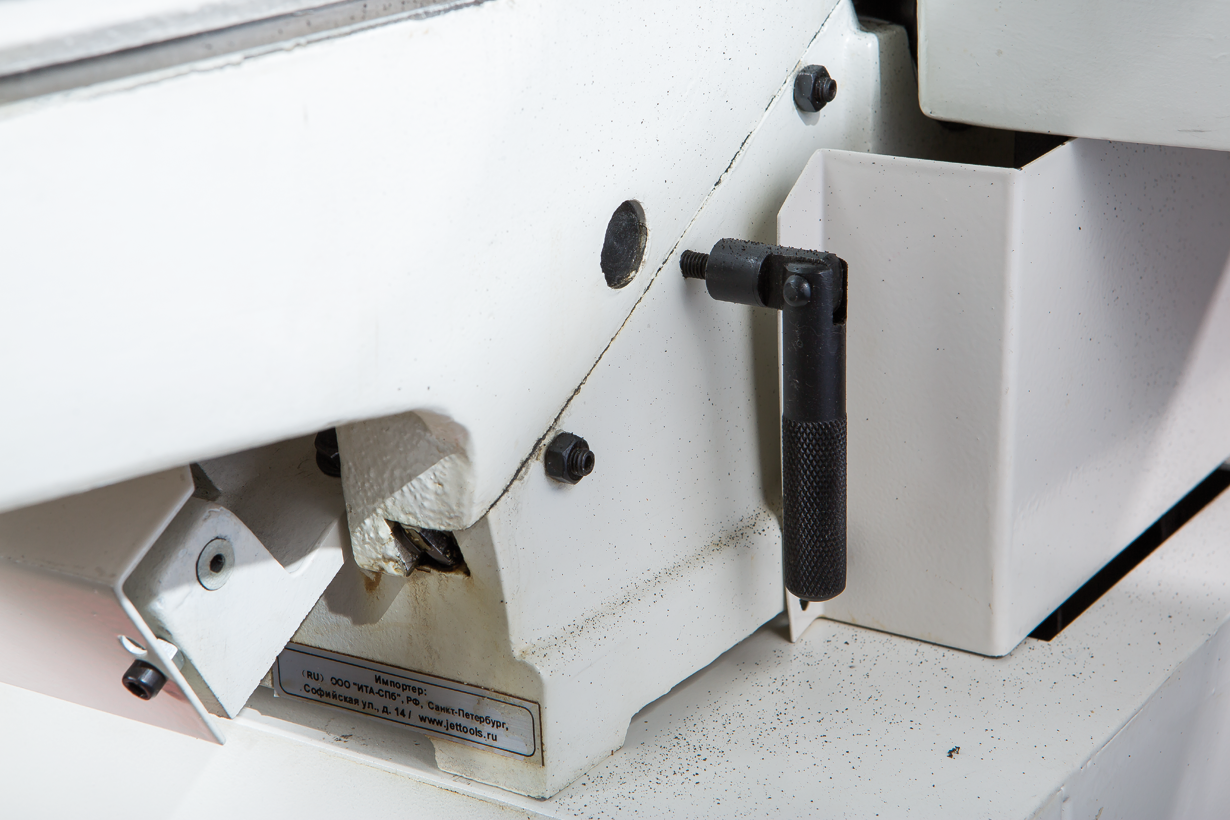

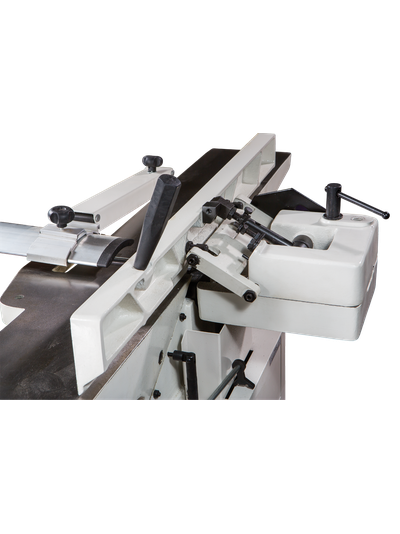

Упор заготовки чугунный, с механизмом для регулировки наклона (он возможен в обе стороны). Фиксация выбранного положения производится резьбовым зажимом.

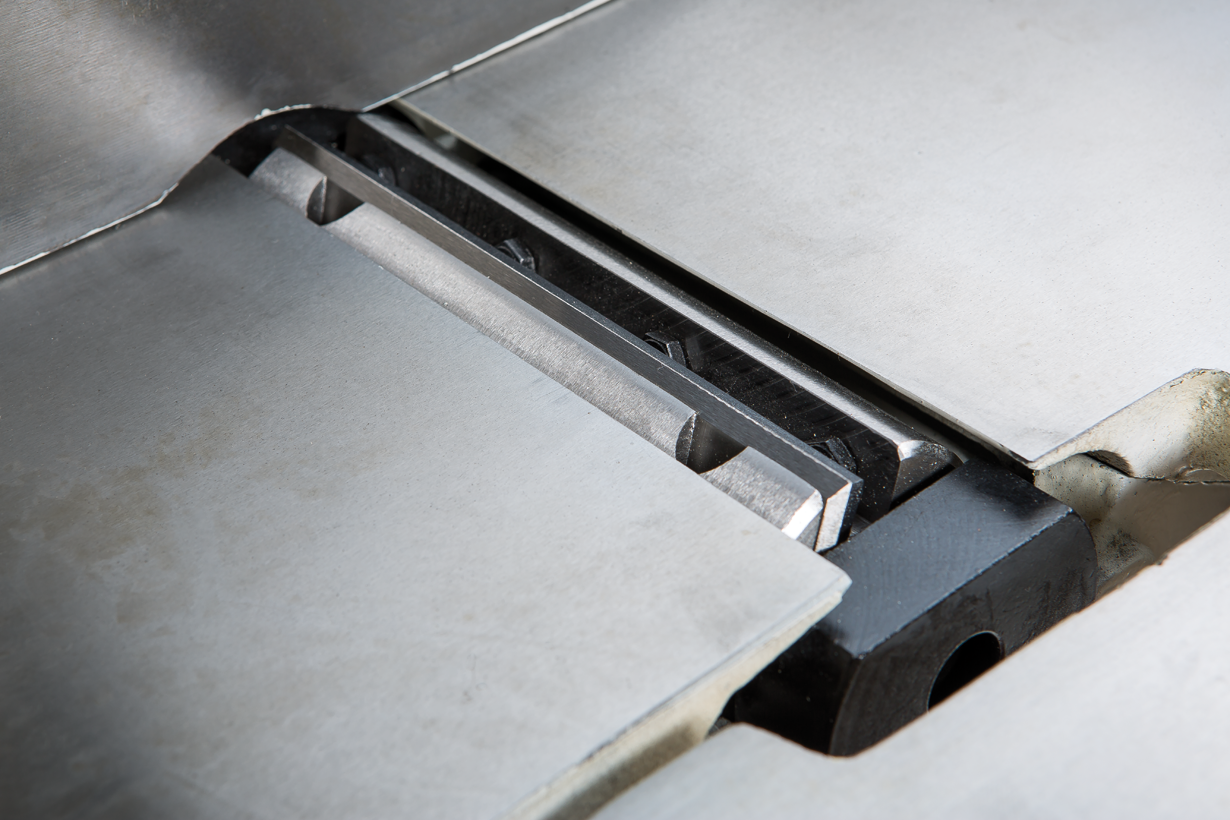

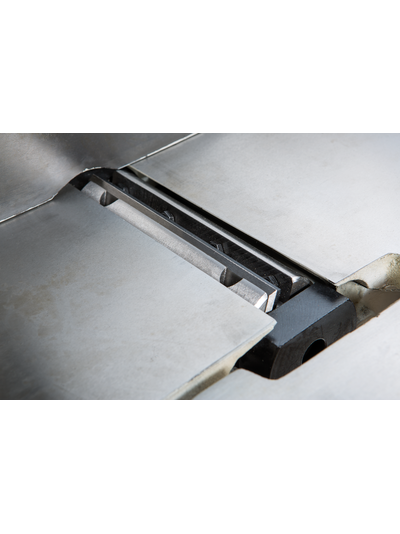

Ножевой вал укомплектован тремя ножами, допускающими повторную заточку. Их типоразмер такой же, как и у профессиональных фуганков Jet с аналогичной шириной строгания.
