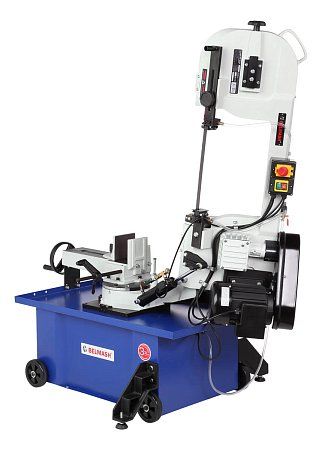

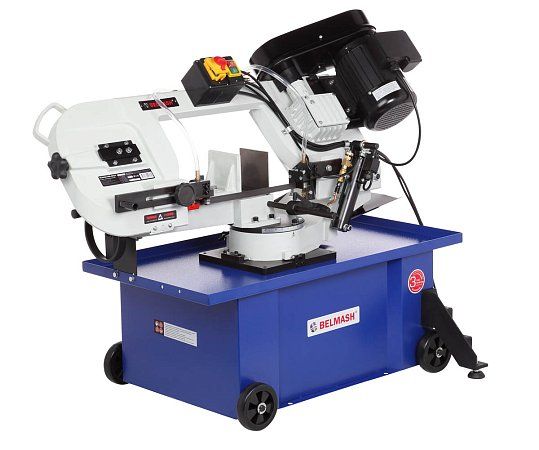

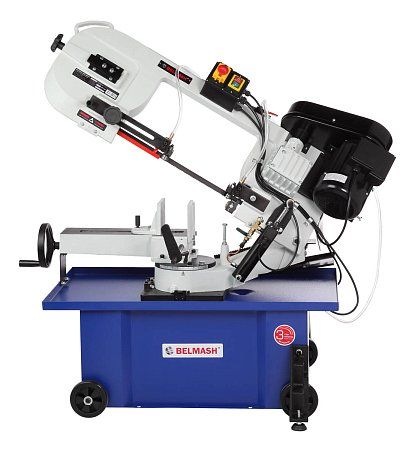

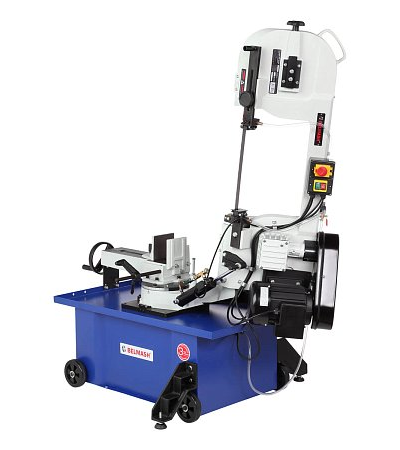

Станок ленточнопильный BELMASH MBS-884CH

Напряжение питающей сети

230 В

Тип электродвигателя

Асинхронный

Потребляемая мощность

1100 Вт

Режимы работы

S1

Тип передачи

Ременная

Тип ремня

Клиновой/Z650

Материал изготовления корпуса

Чугун

Высота рабочей поверхности относительно пола

555 мм

Ширина полотна пилы

20 мм

Длина полотна пилы

2360 мм

Скорость пильного полотна м/мин

22/33/45/65

Количество скоростей

4

Материал основания станка

Чугун

Частота вращения вала двигателя

1440 об/мин.

Диаметр шкива пильного полотна

295 мм

Максимальный диаметр круглой заготовки при пилении под углом 90/45°

215/140 мм

Максимальный размер квадратной заготовки при пилении под углом 90/45°

215 × 215/140 × 140 мм

Максимальная размер прямоугольной заготовки при пилении под углом 90/45°

215 × 210/140 × 215 мм

Наличие подачи СОЖ

Да

Материал изготовления шкивов пильного полотна

Чугун

Материал изготовления передвижной тумбы

Сталь

Диапазон угла поворота пильной рамы

-45°…+45 °

Длина электрошнура

1,8 м

Уровень звукового давления (шума)

75 дБ

Габаритный размер (Д × Ш × В)

1270 × 1400 × 1600 мм

Размер упаковки (Д × Ш × В)

1245 × 570 × 1140 мм

Масса нетто

138 кг

Масса брутто

180 кг

Комплект (кратность) продажи

1 шт

Гарантийный срок

12 мес.

Расширенная гарантия

+24 месяца к основной

Страна происхождения

КИТАЙ

Особенности

Поворотная пильная рама от -45° до 45°

Станина и тиски из чугуна

Гидравлическая система для автоматического опускания пильной рамы

Мощный асинхронный двигатель 1100 Вт

Регулируемые направляющие с подшипниками

Ограничительный упор для серийных операций

Раздельная подача СОЖ на обе направляющие пильного полотна

Автоматическая остановка пильного полотна после окончания процесса резания

Конструкция

На жестком основании из листовой стали расположена массивная пильная рама из чугуна. Такая конструкция снижает вибрацию, возникающую при работе станка, и обеспечивает необходимый прижим в момент пиления.

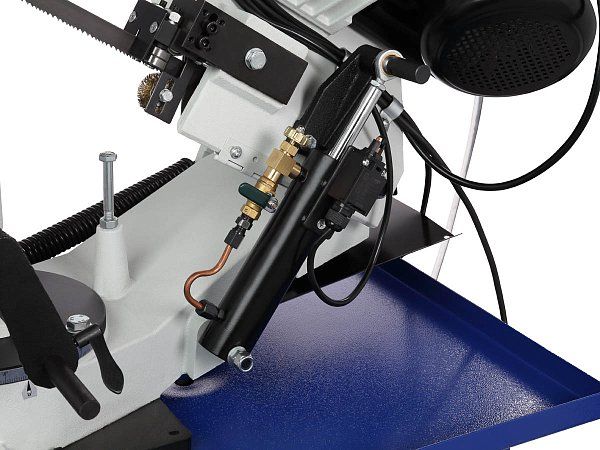

Пильная рама опускается за счет гидроразгрузки. В зависимости от вида распиливаемого материала производится настройка скорости опускания пильной рамы. Для этого используется ручка регулировки, расположенная на гидроцилиндре. Автоматический выключатель останавливает привод пилы после окончания пропила. Данная система значительно облегчает работу со станком, особенно при пилении серии деталей.

Подъем пильной рамы осуществляется вручную, компенсирующая пружина облегчает подъемное усилие.

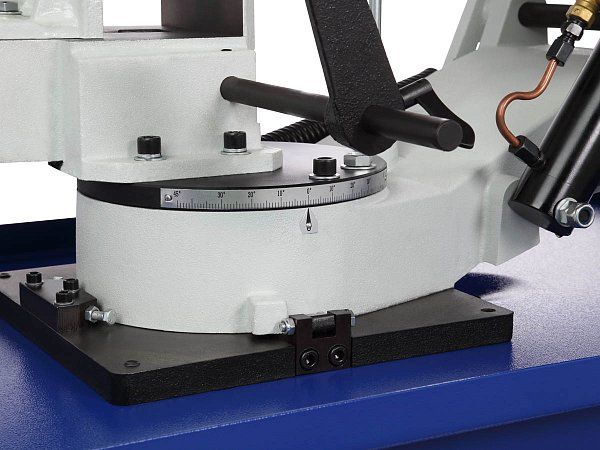

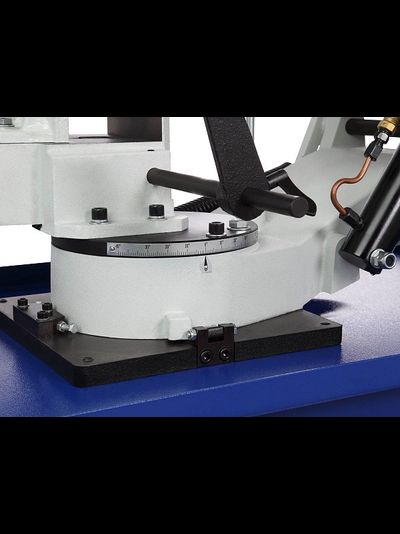

Резание заготовок под углом от -45° до +45° осуществляется за счет изменения угла поворота пильной рамы. Выставление нужного угла производится при помощи градуированной шкалы.

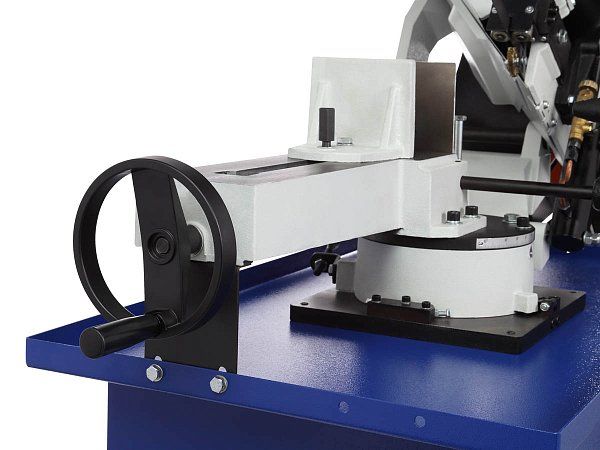

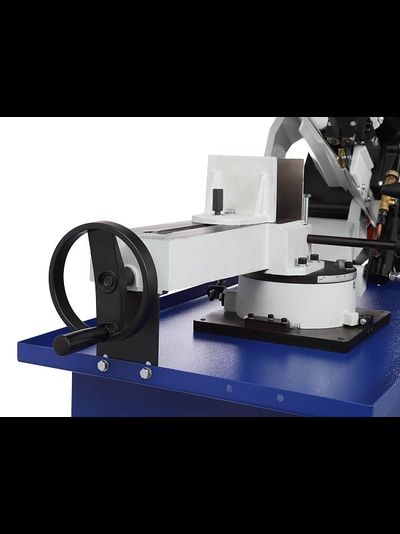

Тиски предназначены для фиксации заготовки и могут регулироваться в зависимости от положения угла поворота пильной рамы. Движение широких губок производится маховиком, что позволяет надежно удерживать заготовку во время работы.

Ограничитель длины (упор) дает возможность быстро выставить нужный размер заготовки и получать детали с высокой степенью повторяемости.

Двигатель асинхронный, с режимом работы S1 и потребляемой мощностью 1100 Вт. Работает от сети 230 В. У станка 4 скорости вращения пильного полотна: 22/33/45/65 м/мин. Они переключаются путём перекидывания клинового ремня. Натяжение полотна осуществляется специальной ручкой.

Подбор оптимальной скорости осуществляется в зависимости от вида обрабатываемого материала:

·         Высоколегированные, нержавеющие стали 22 м/мин

·         Низколегированные стали, чугунное литье 33 м/мин

·         Конструкционные стали, стальное литье, подшипниковые стали, мягкая латунь 45 м/мин

·         Алюминий, медь 65 м/мин

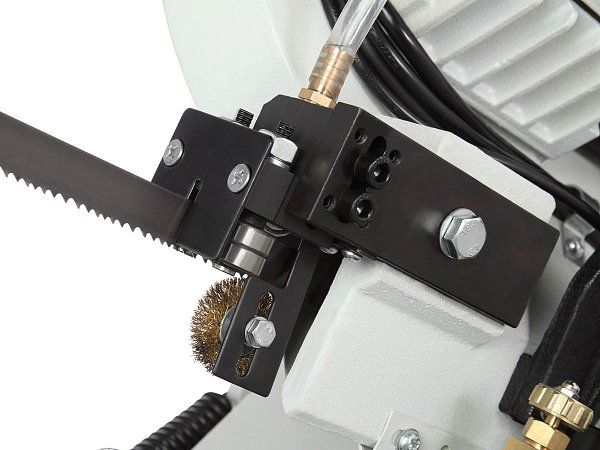

Специальная щетка для съема стружки улучшает условия работы полотна и также продлевает срок его службы.

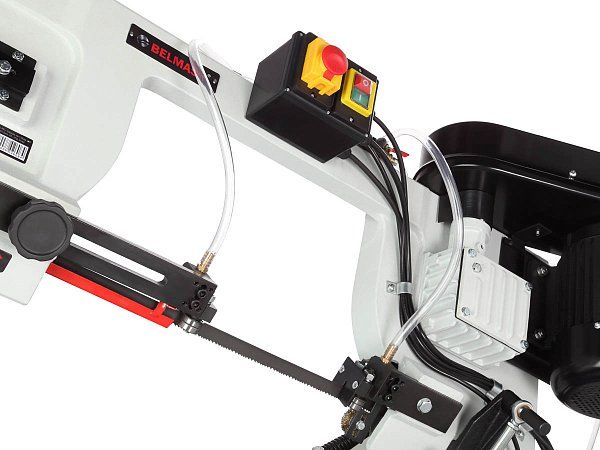

Точность распила обеспечивают направляющие пильного полотна с подшипниками. При работе направляющие нужно располагать на расстоянии 5 мм от заготовки. Это предотвратит перекручивание пильного полотна и отклонение от линии пропила.

Для предотвращения перегрева режущей кромки пильного полотна станок оснащен системой подачи охлаждающей жидкости. При помощи выключателя, расположенного на пильной раме СОЖ подается на обе направляющие (верхнюю и нижнюю).

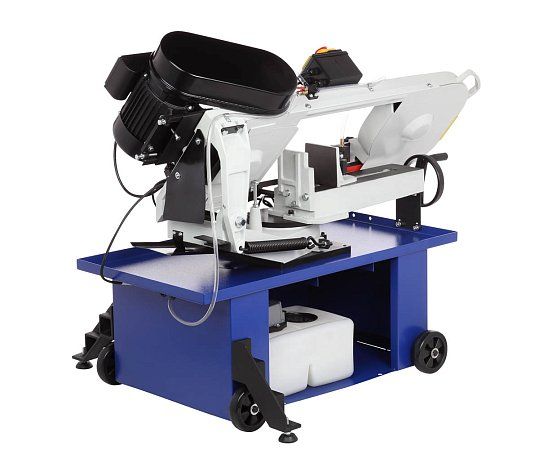

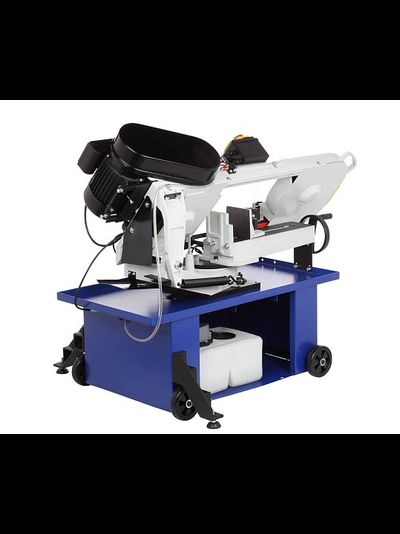

Несмотря на впечатляющий вес станка 140 кг, его удобно перемещать по цеху благодаря передвижной тумбе с колесами. Для большей устойчивости на тумбе имеются опорные ножки.

Соответствует требованиям технических регламентов

ТР ТС 010/2011 «О безопасности машин и оборудования»

ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники»
