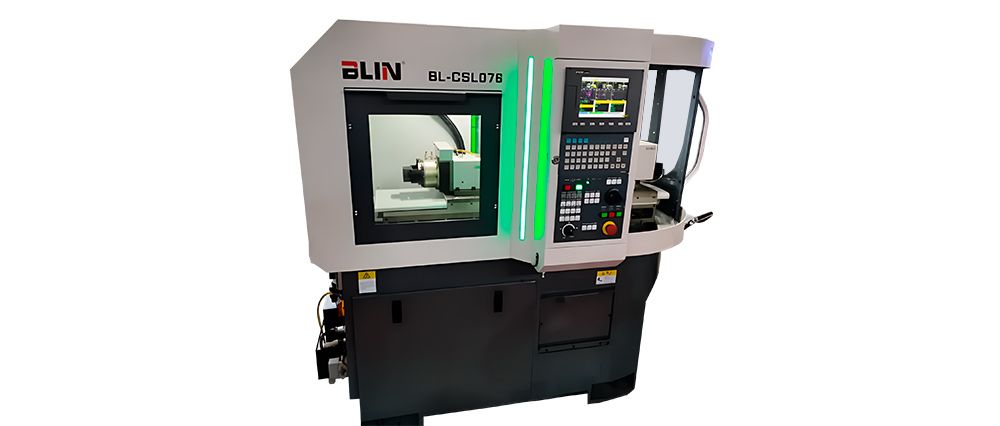

Автомат продольного точения BLIN CSL075

Характеристики

Основные

Система ЧПУ

Syntec

Макс. длина обработки (мм)

120

Кол-во осей управления

6

Общее количество инструментальных позиций (шт)

12

Главный шпиндель

Макс. Ø обработки гл.шпинделя (мм)

7

Скорость вращения гл. шпинделя (об/мин)

15000

Мощность гл. шпинделя (кВт)

2

Макс. Ø сверления гл. шпинделя (мм)

5

Макс. Ø нарезаемой резьбы гл. шпинделя (М)

М4

Инструмент для наружного точения гл. шпинделя

5

Стационарный осевой инструмент гл. шпинделя

4

Радиальный приводной инструмент главного шпинделя

3

Прочее

Минимальный шаг по оси С (град)

0.001

Ускоренная подача по осям (Быстрый ход) (м/мин)

30

Весогабаритные характеристики

Габариты: длина (мм)

1790

Габариты: ширина (мм)

1260

Габариты: высота (мм)

1700

Масса (кг)

1600

Область применения

Станок применяется в автомобильной промышленности, электронике, приборостроении, медтехнике, а также при изготовлении элементов высокой точности из нержавеющих сталей, цветных сплавов и даже жаропрочных материалов (например, сплав Alloy 718 или SUS304). CSL075 способен выполнять токарные операции, сверление, нарезание резьбы и фрезерование за один установ

Преимущества

Жёсткая монолитная станина из сплава Mechanite, прошедшая искусственное старение, обеспечивает долговечность и виброустойчивость конструкции.

Использование линейных направляющих HIWIN (Тайвань) и подшипников NSK класса P4 (Япония) гарантирует стабильность и высокую точность.

Частота вращения главного шпинделя до 15 000 об/мин с мощностью 2 кВт позволяет работать даже с труднoобрабатываемыми материалами.

Поддержка приводных инструментов: радиальные до 12 000 об/мин, высокоскоростные — до 60 000 об/мин, что открывает широкие возможности по обработке фасонных поверхностей и микроэлементов.

Высокая точность позиционирования и повторяемости — до 0,003 мм.

Система ЧПУ SYNTEC 210TB с удобным интерфейсом, поддержкой USB и LAN

Конструктивные особенности

Возможность работы с неподвижной или вращающейся направляющей втулкой (люнетом), что расширяет диапазон применения для тонких и длинномерных заготовок.

6 управляемых осей позволяют выполнять сложные операции в автоматическом режиме.

Быстрые перемещения по осям до 30 м/мин.

Использование комплектующих мировых брендов: SCHNEIDER (Франция), HIWIN (Тайвань), NSK (Япония), AIRTAC (Тайвань), KTR (Германия)

Комплектация cтандартная

Система ЧПУ SYNTEC 210TB (монитор

4”)

Ручной маховичок управления

Порты RS232, LAN, USB

Станина чугунная с линейными направляющими

Главный шпиндель высокоточный с осью С1 с электромагнитным тормозом

Вращающаяся направляющая втулка (люнет)

Воздухонепроницаемое уплотнение шпинделя

Блок осевого неприводного инструмента на 4 позиции (тип цанги ER11 – 4 шт., включая гайки, без цанг ER)

Блок инструментов для токарной обработки на главном шпинделе на 5 позиций (размер державки 10х10 мм)

Блок радиального приводного инструмента для главного шпинделя на 3 позиции (тип цанги ER11 – 3 шт., включая гайки, без цанг ER)

Блок высокоскоростного приводного инструмента на 1 позицию (тип цанги ER8 – 1 шт., выставляется либо в радиальном, либо в осевой положении, скорость вращения инструмента до 60 000 об/мин)

Автоматическая система смазки

Освещение рабочей зоны и 3-х цветная сигнальная лампа

Трансформатор 380В (3 фазы встроенный)

Уловитель деталей

Податчик (левый) FEDEK GT-112 3.2м с каналами 6/8 мм и набором цанг 1-7 мм

Комплект инструментов для настройки и обслуживания станка

Комплект технической документации
