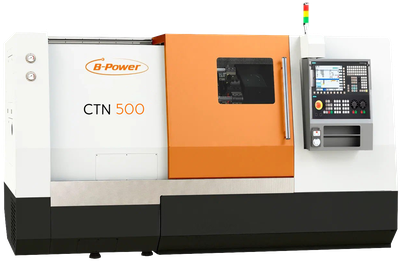

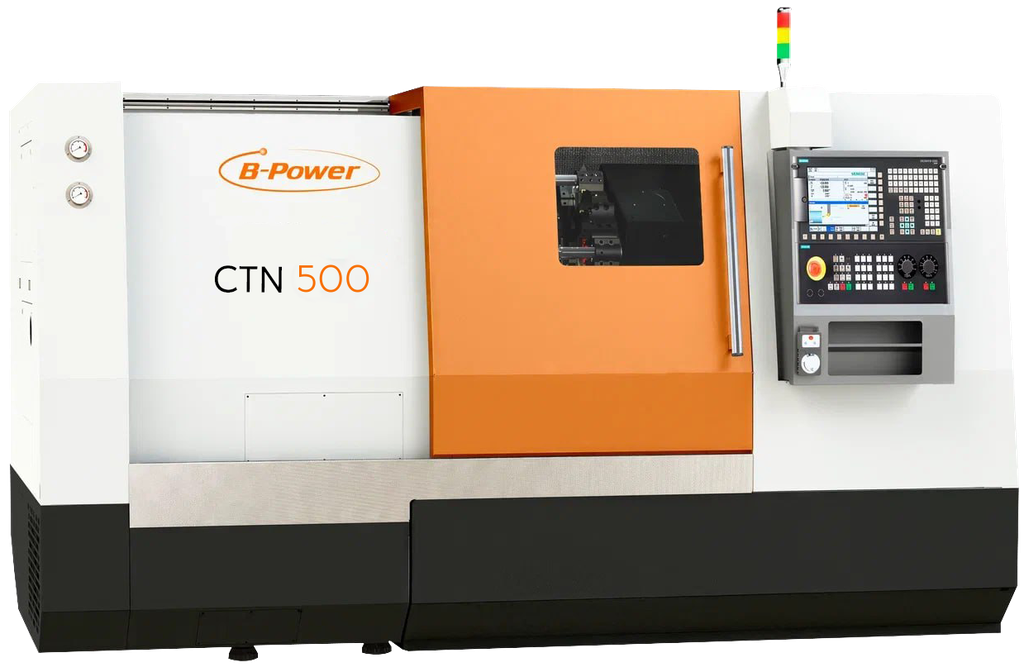

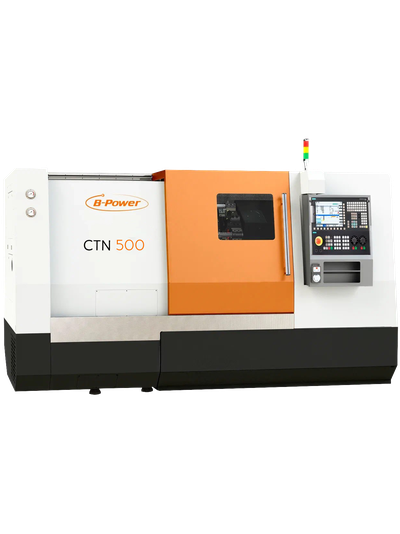

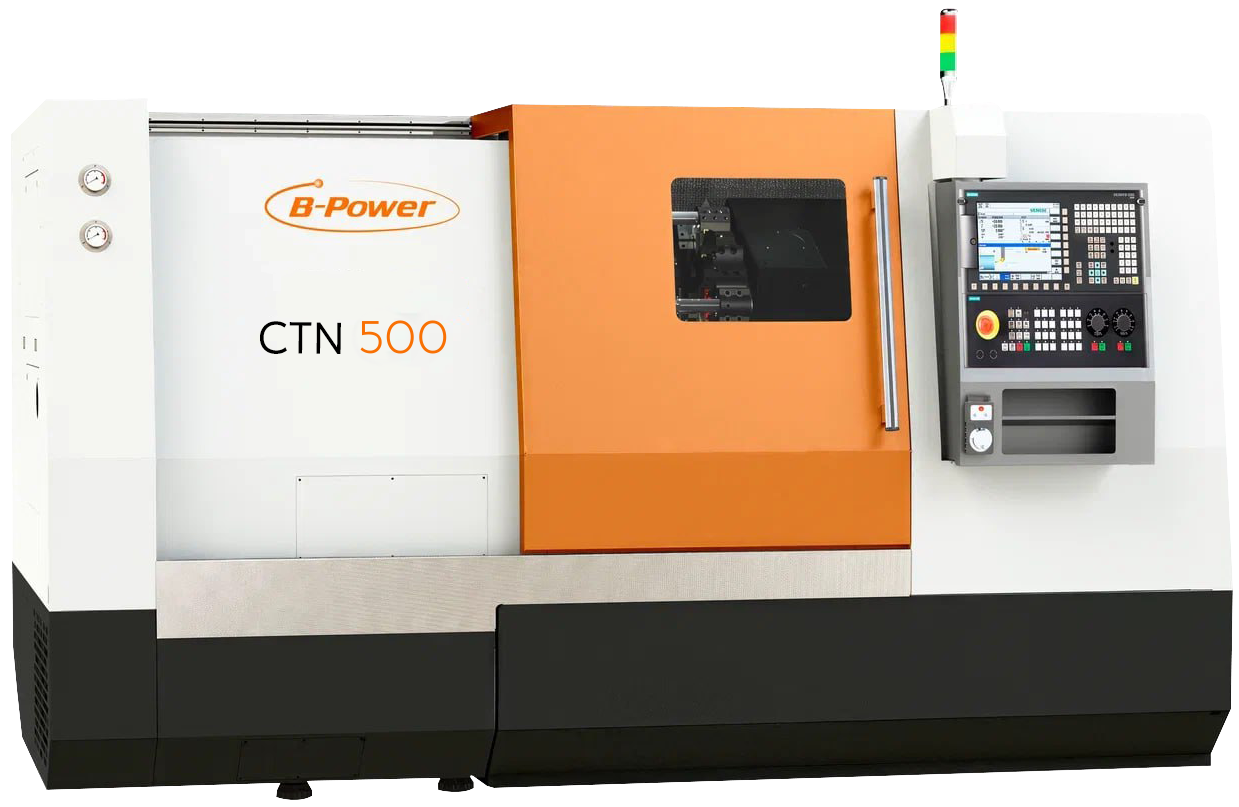

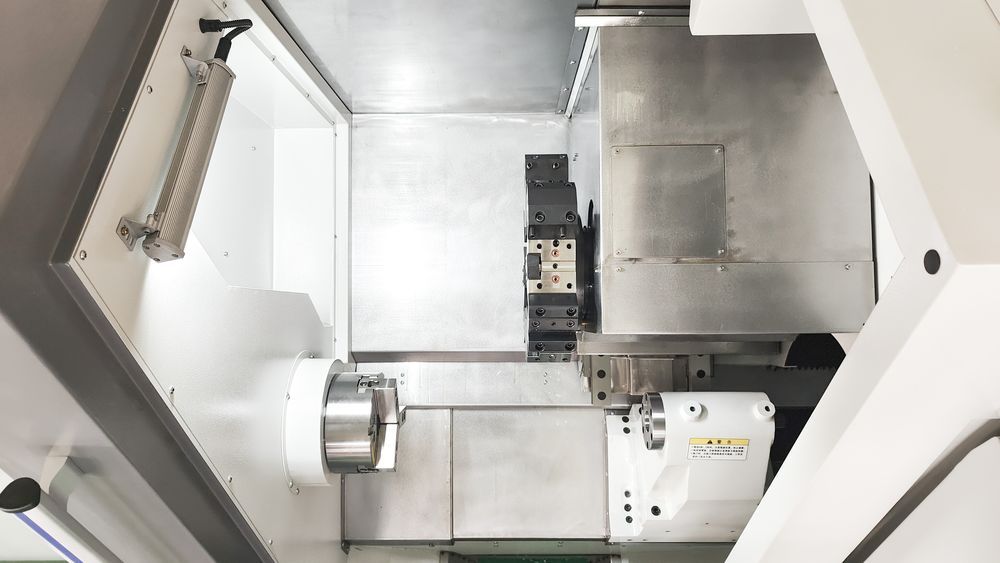

Токарный обрабатывающий центр B-Power CTN500/600-11 WP2

Характеристики

Основные

Система ЧПУ

HNC

Макс. диаметр над станиной (мм)

650

Макс. длина обработки (мм)

550

Макс. диаметр точения (мм)

360

Перемещения

Перемещение по оси Х (мм)

240

Перемещение по оси Z (мм)

650

Шпиндель

Торец шпинделя

A2-6

Диаметр отверстия в шпинделе (мм)

79,8

Мощность шпинделя S6 (кВт)

22

Мощность шпинделя (кВт)

18,5/22

Патрон шпинделя

6

Макс. скорость вращения шпинделя (об/мин)

4300

Диаметр обр. прутка (мм)

65

Инструментальный магазин

Тип револьверной головы

Серво

Направляющие и ШВП

Тип направляющих

Качения

Угол наклона станины (град)

30

Точностные характеристики

Точность позиционирования (мм)

0,005/0,008

Повторяемость (мм)

0,003/0,003

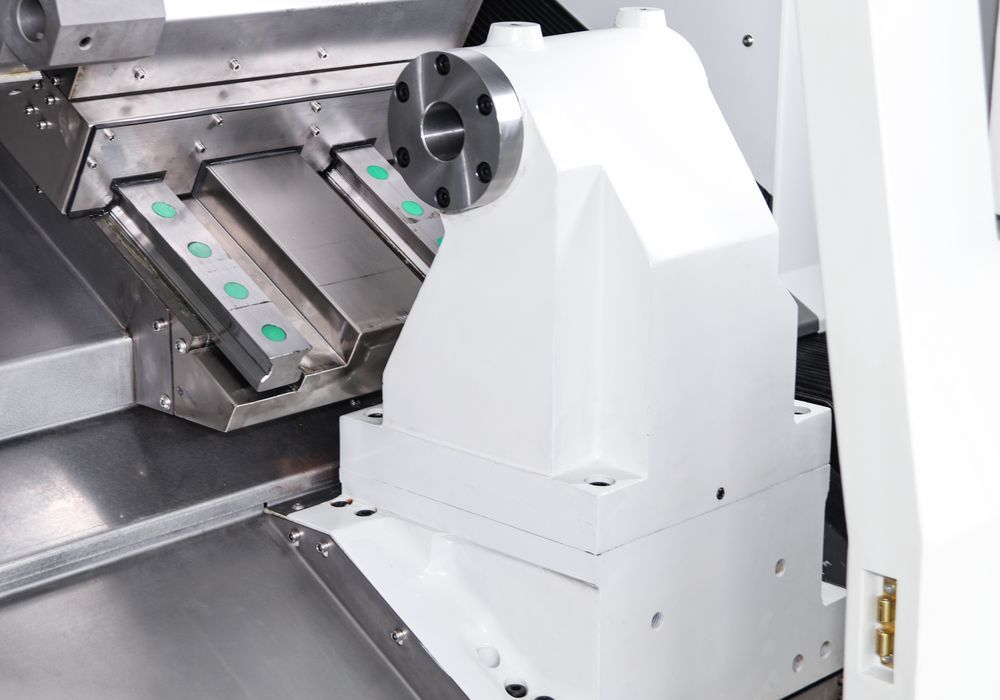

Задняя бабка

Тип задней бабки

Programmable

Ход задней бабки (мм)

500

Конус задней бабки (МТ)

5

Конфигурация

Наклонная станина

Да

Приводной инструмент

Нет

Наличие оси Y

Нет

Наличие контршпинделя

Нет

Весогабаритные характеристики

Габариты: длина (мм)

2900

Габариты: ширина (мм)

2150

Габариты: высота (мм)

2050

Масса (кг)

4600

Область применения

Модель CTN500/600 с мощностью шпинделя 18,5/22 кВт — это универсальное решение для обработки металлов, включая сталь, нержавеющую сталь, алюминий, титан и закаленные стали. Эта модель оснащена современной системой ЧПУ, что позволяет выполнить широкий спектр операций, упрощая производственный процесс и повышая его точность.

Технические характеристики:

Максимальный диаметр обработки над станиной: 650 мм.

Максимальная длина обработки: 550 мм.

Ходы по осям X и Z: 240 мм и 650 мм соответственно.

Максимальные обороты шпинделя: 4300 об/мин.

Точность позиционирования по осям X/Z:

005/

008 мм.

Точность репозиционирования по осям X/Z:

003/

003 мм.

Сферы применения и операции: Модель CTN500/600 идеально подходит для использования в авиационной, автомобильной и машиностроительной промышленности. Станок способен выполнять операции, такие как точение, нарезание резьбы, фрезерование, сверление и растачивание, что делает его пригодным для изготовления различных компонентов: турбинных лопаток, шестерен, коленчатых валов и многих других критически важных изделий.

CTN – это серия токарных станков, закрывающих большинство задач токарной и токарно-фрезерной обработки. Широкий выбор РМЦ от 600 мм до 2000 мм.

МОДЕЛЬНЫЙ РЯД

CTN_ – базовая модель с двумя осями X Z

CTN_M – приводной инструмент и ось C

CTN_MY – приводной инструмент, ось C, ось Y

CTN_S – базовая модель с двумя осями X Z, противошпиндель

CTN_MS – приводной инструмент, ось C, противошпиндель

CTN_MSY – приводной инструмент, ось C, ось Y, противошпиндель

Преимущества

Возможности шпинделя: Высокие обороты до 4000 об/мин и мощный двигатель обеспечивают высокую производительность обработки тяжёлых и интенсивных задач.

Гибкость и точность: Высокая точность позиционирования и репозиционирования обеспечивает производство сложных деталей с высокими требованиями к точности.

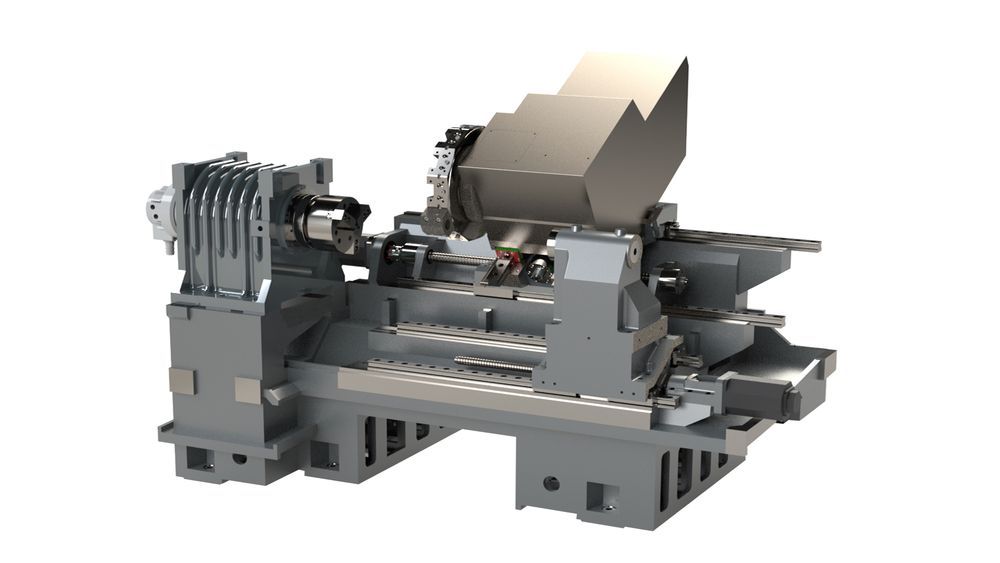

Прочность и долговечность: Жёсткая станина, прошедшая естественное старение, и наклон станины под углом 30° увеличивают стабильность и способность выдерживать высокие нагрузки.

Конструктивные особенности

Система автоматического контроля размеров: Поддерживает строгую точность деталей, автоматически корректируя процесс обработки.

Револьверная головка на 12 инструментов: Минимизирует время на смену инструмента и поддерживает высокую скорость операций.

Конвейер для стружки и система управления температурой: Обеспечивают оптимальные условия работы и увеличивают срок службы оборудования и инструментов.

Этот станок представляет собой отличное сочетание производительности, точности и универсальности, делая его ценным активом на любом производстве.

Комплектация cтандартная

Система ЧПУ HNC 818

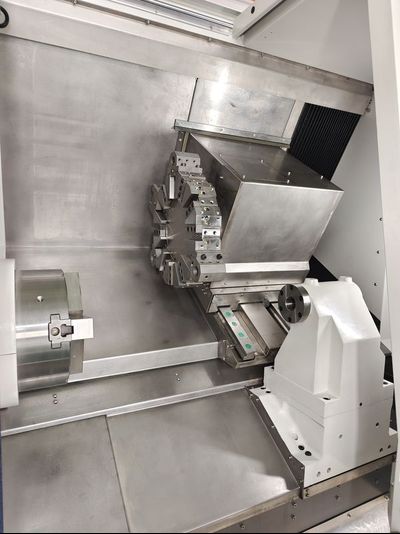

Серво револьверная голова 12 инструментов

Гидравлический патрон (Тайвань) 8 дюймов

Конвейер для удаления стружки

Кондиционер электрошкафа

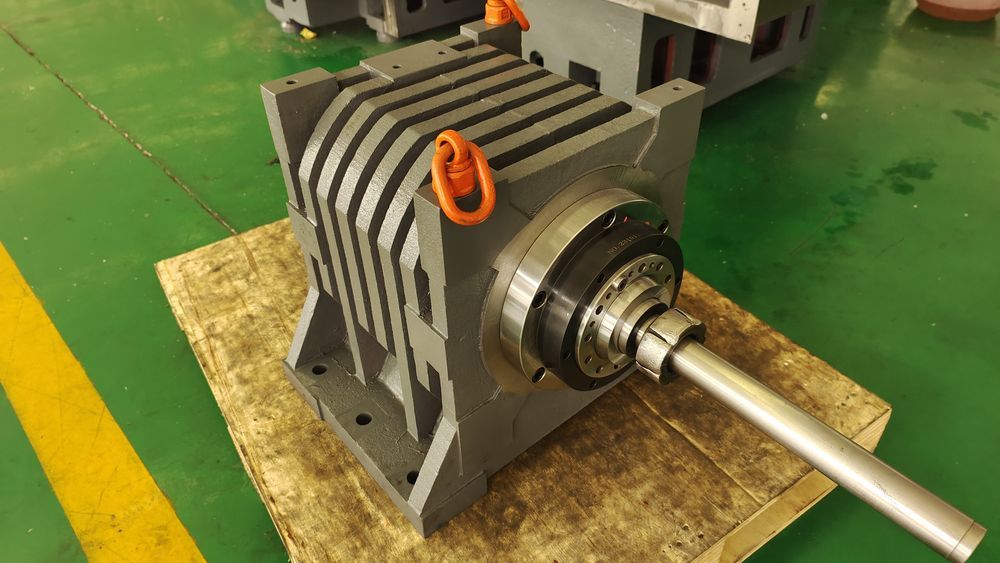

Мотор-шпиндель A2-6-200-79-

75KW с увеличенным отверстием под пруток и крутящим моментом 103.4/227 N.m.

Сигнальная лампа

Датчик привязки Renishaw

Давление СОЖ 6 бар

Пистолет СОЖ

Пистолет воздух

Освещение рабочей зона

Педаль для зажима/разжима патрона

Программируемая задняя бабка

Автоматическая система смазки

Трансформатор

Ручной маховичок управления

Блокировка передней двери

Блок осевого инструмента □25х25

Блок расточного инструмента D40

Комплектация дополнительная

Система HNC 818 Fi

Система ЧПУ SYNTEC 22TA

SIEMENS 808D advance

Система ЧПУ SIEMENS 828D

Опции к системе ЧПУ SIEMENS 828D

Расширение технологических циклов токарной обработки и фрезерования 6FC5800-0AP58-0YB0

Расширенные функции оператора 6FC5800‑0AP16‑0YB0

ShopTurn/ShopMill диалоговое программирование 6FC5800‑0AP17‑0YB0

3D‑моделирование готовой детали 6FC5800‑0AP25-0YB0

Одновременная запись (моделирование текущей обработки в реальном времени) 6FC5800-0AP22‑0YB0

Измерительные циклы для сверления/фрезерования и токарной обработки 6FC5800‑0AP28‑0YB0

Система ЧПУ Fanuc 0i

Опции к системе ЧПУ Fanuc 0i

Manual Guide диалоговое программирование

Дополнительные опции

Главный патрон 10 дюймов (Китай)

Главный патрон Тайвань

Главный патрон Корея

Торец шпинделя А2-8

Револьверная голова BMT65

Мотор шпиндель увеличенной мощности

Задняя бабка на сервоприводе (SYNTEC & GSK)

Задняя бабка на сервоприводе (FANUC & SIEMENS 828D)

Барфидер 6-65

Люнет гидравлический

Уловитель масляного тумана

Дополнительное масляное охлаждение ШВП

Оптические линейки (X Axis) JPN Nidec or MITUTOYO

Оптические линейки (Y Axis) JPN Nidec or MITUTOYO

Лазерная защита от проникновений

Датчик привязки Renishaw

Деталеуловитель
