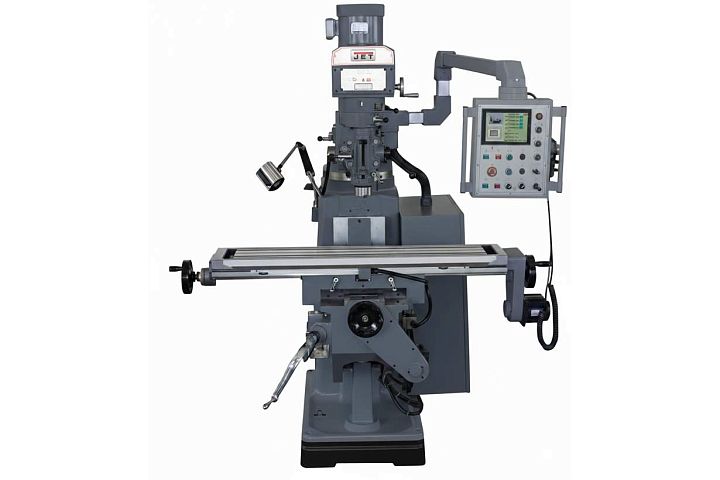

JET JMD-1050 Smart Универсально-фрезерный станок с интеллектуальным сервоконтроллером

Характеристики

Напряжение, В 400

Максимальный диаметр сверления сталь, мм 30

Максимальный диаметр концевой фрезы, мм 20

Максимальный диаметр торцевой фрезы, мм 63

Вертикальный шпиндель

Частота вращения вертикального шпинделя, об/мин 65-3750

Мощность двигателя вертикального шпинделя, кВт 3,75

Конус шпинделя ISO 40 (DIN 2080)

Ход пиноли шпинделя, мм 127

Автоматическая подача пиноли, мм/об 0,04 / 0,08 / 0,15

Расстояние от вертикального шпинделя до стола, мм 0-350

Поперечное перемещение консоли, мм 500

Диапазон поворота фрезерной головки, град ±90⁰

Диапазон наклона фрезерной головки, град ±45⁰

Фрезерный стол

Размер стола по оси X и Y, мм 1370х305

Ход стола по оси X х Y х Z 870 х 360 x 380

Скорость автоматической подачи, мм/об 0-1500

Ручная микроподача по осям X и Y, мм 0,005

Ширина Т-образного паза, мм (3) 16

Максимальная нагрузка на стол, кг 150

Длина, мм 1566

Ширина, мм 1650

Высота, мм 2080

Масса, кг 1650

Длина в упаковке, см 172

Ширина в упаковке, см 180

Высота в упаковке, см 218

Вертикально-фрезерный станок JET JMD-1050 Smart с интеллектуальным сервоконтроллером, способен осуществлять фрезерование в автоматическом режиме, по предварительно заданному контуру. Передовая технология сервопривода и ПЛК контроллера с цветным сенсорным экраном открывает новые многофункциональные возможности. Перемещение по осям X и Y контролируется ПЛК и задается предварительно запрограммированным контуром, через встроенное меню. Управление станком стало очень простым и интуитивно понятным, без сложного программирования в G коде. Вместе с тем, станок по-прежнему остается универсальным, с возможностью работы в ручном режиме.

Встроенное мультипроцессорное меню Genius, позволяет установить необходимое расстояние перемещения по осям X и Y для фрезерования плоскости, наружной и внутренней контурной резки простых форм квадрата и круга, сверления по линии с установленным расстоянием или отверстий по окружности

Станок может с одинаковой эффективностью применяться промышленными предприятиями самого различного уровня, профильными и многопрофильными мастерскими, конструкторскими учреждениями, исследовательскими институтами и т.д.

Рабочий стол станка JMD-1050 Smart размером 1370 х 305мм, с 3-мя Т-образными пазами шириной 16мм. Ход по оси Х - 870 мм, по оси Y - 360мм.

Вертикальное перемещение по оси Z – 380мм

На станке JET JMD-1050 Smart можно производить сверление отверстий до диаметра 30 мм и фрезеровать концевыми фрезами до диаметра 20 мм.

Вертикальный шпиндель с приводом от асинхронного двигателя, мощностью 3,75кВт, посадкой шпинделя ISO40 и диапазоном вращения от 65 до 3750 об/мин с бесступенчатым изменением скорости с помощью вариатора. Ход пиноли шпинделя – 127мм. Станок оснащен 3-мя автоматическими подачами пиноли шпинделя – 0,04; 0,08 и 0,15 мм/об.

Для удобства работы фрезерная головка имеет механизм наклона влево или вправо в вертикальной плоскости на ±45° и поворота на ±90° в горизонтальной плоскости.

Дополнительно станок оснащен автоматической подачей по оси X, пневматическим зажимом шомпола, системой подачи СОЖ и лампой освещения рабочей зоны, а также имеет защитное ограждение рабочего стола от разлетающейся стружки и разбрызгивания СОЖ.

В комплекте со станком поставляются: тиски с шириной губок 150мм, комплект прихватов для Т-образного паза и оправка ISO40 с набором цанг.

Преимущества

Беспрецедентно простой опыт эксплуатации:

Передовая технология интеллектуального сервопривода и цифрового контроллера с цветным сенсорным дисплеем, обеспечивают станку новые функциональные возможности.

Без программы в G-code, без тяжелой ручной работы, без сложного управления! Все стало простым, понятным и дружественным.

Станок по-прежнему является универсальным вертикально-фрезерным станком, но с новой жизнью обновления

Перемещение по оси XY

контролируется Программируемым Логическим Контроллером и интерфейсом «Человек-машина»,

а в систему встроено гениальное меню управления, запрограммированное нашим инженером

Усовершенствованная подача по осям XY

оснащенная ШВП, что значительно снижает погрешности, обеспечивает отличную плавность хода с отсутствием эффекта заедания и проскальзывания.

Оси X и Y приводятся в движение серводвигателем переменного тока. Движение может осуществляться с помощью ручного маховика или управляться с помощью MPG пульта управления.

Перемещение по осям XY на рабочей подаче, в ускоренном режиме или автоматическом

Встроенное мультипроцессорное меню Genius

- Фрезерование плоскости

- Автоматическая подача по оси X и по Y

-Прямолинейное и круговое сверление отверстий

- Фрезерование наружного и внутреннего квадратного контура

- Фрезерование наружного и внутреннего цилиндра

Центральный пульт управления

на длинной поворотной штанге для удобства работы оператора

MPG пульт

для микроподачи по осям X и Y с дискретной точностью 0,005 (5 мкм)

Наклон фрезерной головки влево/вправо ±45⁰

Поворот фрезерной головки в горизонтальной плоскости ±360⁰

Автоматическая подача по оси X

для работы в классическом ручном режиме универсального фрезерного станка

Лампа освещения рабочей зоны

Встроенная система подвода СОЖ
