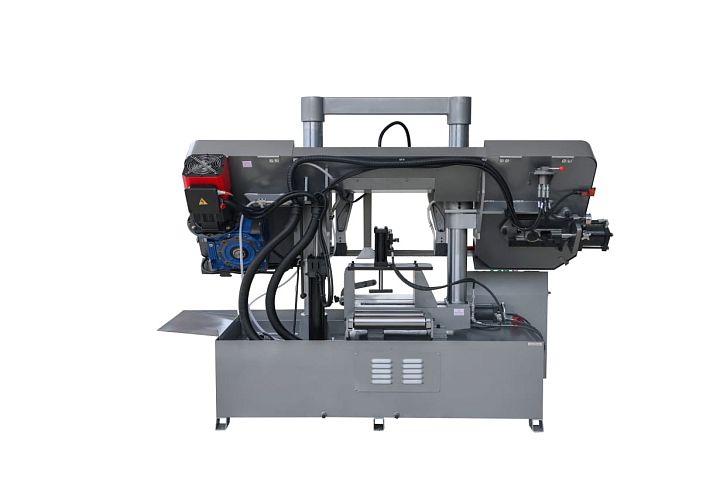

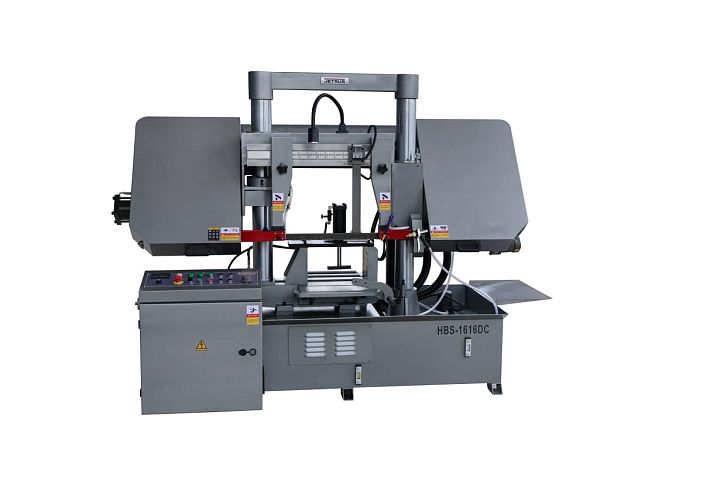

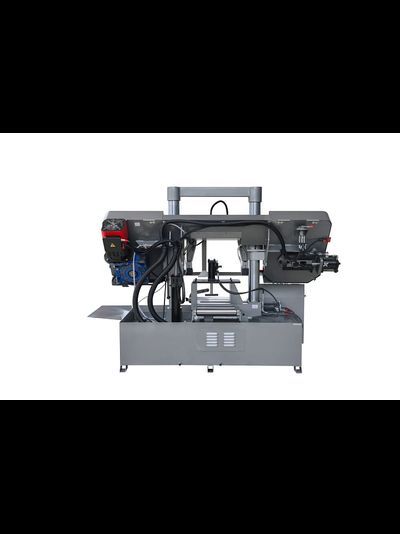

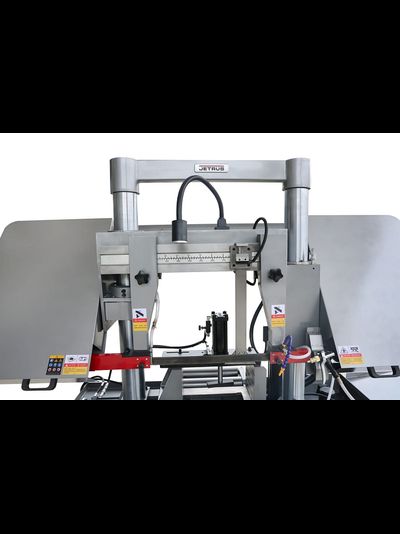

JET HBS-1616DCПолуавтоматический ленточнопильный станок по металлу

Характеристики

Напряжение, В 400

Размер пакета заготовок 310-400 x 75-195

Макс. Ø обработки при 90° Ø400 мм

Зона обработки при 90°, мм 400х400

Скорость движения полотна, м/мин 0-70

Размеры ленточного полотна, мм 41 х 1,3 х 5000 мм

Диаметр шкивов, мм 520

Высота стола, мм 611

Мощность двигателя, кВт 3,75

Объем бака СОЖ, л 120

Мощность насоса СОЖ, кВт 0,075

Мощность гидростанции, кВт 0,75

Объем бака гидравлической системы, л 55

Длина, мм 2450

Ширина, мм 1200

Высота, мм 1835

Масса, кг 1330

Длина в упаковке, см 269

Ширина в упаковке, см 134

Высота в упаковке, см 215

Масса в упаковке, кг 1555

Особенности:

Конструкция колонного типа с пилением заготовки под 90° для промышленного и производительного распила.

Промышленная пила с полуавтоматическим режимом работы.

Гидравлическая система подъема и опускания пильной рамы. Регулировка скорости опускания на центральной панели оператора.

Ускоренное перемещение пильной рамы до поверхности заготовки с помощью датчика холостого хода

Бесступенчатое изменение скорости движения полотна с инверторным управлением, в диапазоне от 0 до 70 м/мин, для производительного пиления различных материалов

Мощный серво-двигатель с надежным редуктором, передающим высокий крутящий момент, для промышленной эксплуатации и режимом работы 24/7

Регулируемые направляющие с твердосплавными блоками для стабильной перпендикулярной резки заготовок различного сечения и увеличения ресурса ленточного полотна

Гидравлическая система натяжения полотна с тензометром и датчиком аварийной остановки при обрыве

Пильная рама автоматически поднимается гидравлическим приводом по окончании пиления до верхней поверхности заготовки, и разжимаются губки тисков, остается только передвинуть заготовку и заново запустить полуавтоматический режим пиления

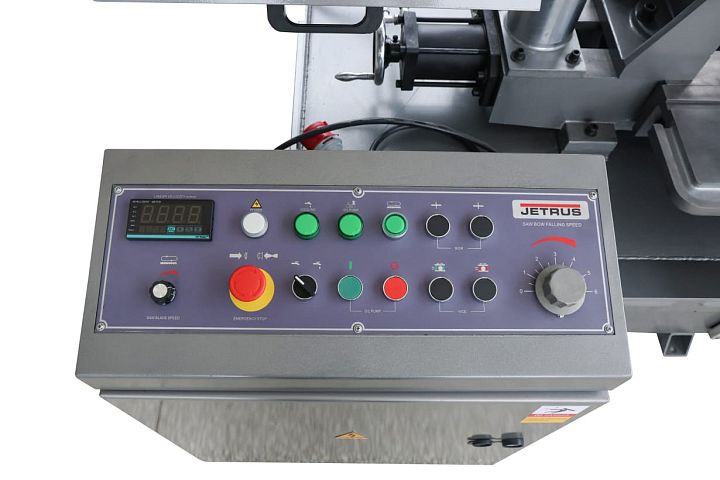

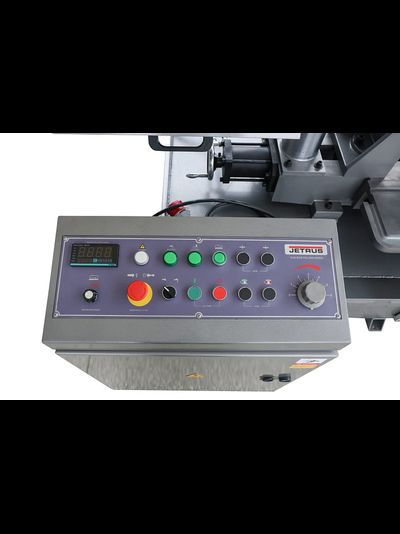

Центральная панель управления размещена спереди станка

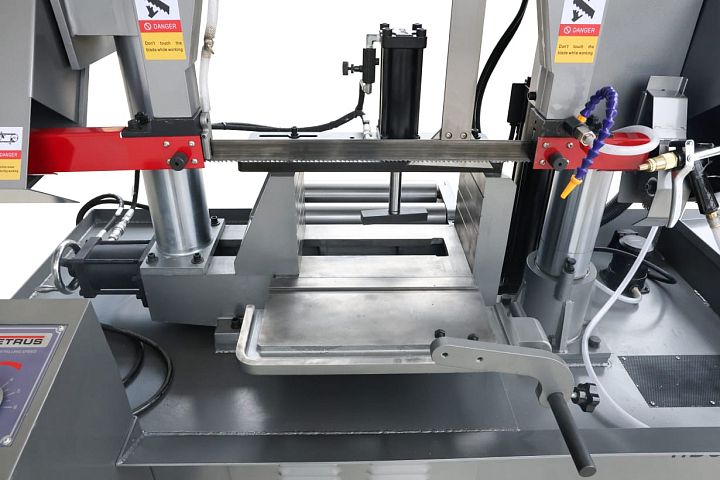

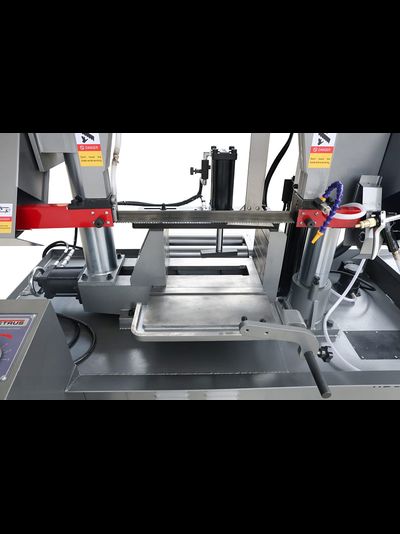

Гидравлические тиски с широкими массивными чугунными губками для быстрого и надежного зажима заготовки.

Гидравлический прижим для пакетной резки.

Входная роликовая опора облегчает установку тяжелой заготовки

Регулируемый концевой упор для серийных работ

Кордщетка с приводом от отдельного двигателя и дополнительным смывом стружки

Встроенная система подачи СОЖ через направляющие блоки с дополнительным водяным пистолетом

Полуавтоматический ленточнопильный станок колонного типа модели HBS-1616DС с прижимом для пакетной резки, диаметром пиления до Ø400 и шириной ленточного полотна 41мм, предназначен для промышленного пиления труб профилей и заготовок сплошного пиления из черных и цветных металлов и нержавеющих сталей.

Эта модель имеет двух-стоечную конструкцию, которая обеспечивает высокопроизводительное резание с равномерным усилием подачи и готова к эксплуатации в режиме 24/7. Пиление осуществляется только под углом в 90° градусов.

Станок оснащен гидравлической системой подъема и опускания пильной рамы с плавной регулировкой скорости подачи с пульта оператора для выбора оптимального режима резания. По окончании пиления, концевой выключатель останавливает движение ленточного полотна, пильная рама поднимается в исходное положение для осуществления циклических операций.

Встроенный в конструкцию датчик холостого хода, позволяет на ускоренной подаче опускать пильную раму до поверхности заготовки и за 5-10мм переключатся на рабочую подачу. Это позволяет максимально сократить время подхода к заготовке и значительно повысить производительность пиления. По окончании цикла пиления, пильная рама автоматически поднимается гидравлич

еским приводом на высоту 5-10мм выше поверхности заготовки и разжимаются губки тисков, остается только передвинуть заготовку и заново запустить полуавтоматический режим пиления.

Станок оснащен мощным серво-двигателем в 3,75 кВт, который через надежный редуктор, вращает чугунные шкивы, приводит в движение ленточное полотно и позволяет работать в длительном режиме и при больших нагрузках.

Скорость движения ленточного полотна плавно регулируется в пределах от 0 до 70 м/мин. Плавная регулировка скорости движения ленточного полотна позволяет подобрать нужный режим пиления и повысить качество производимой детали. Скорость устанавливается потенциометром на пульте управления и отображается на цифровом табло частотного преобразователя, который поддерживает необходимую скорость при изменении нагрузки.

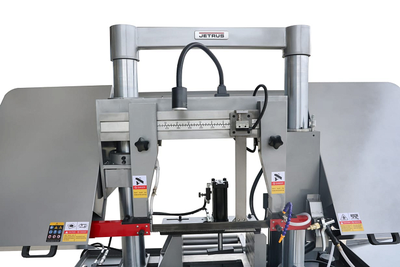

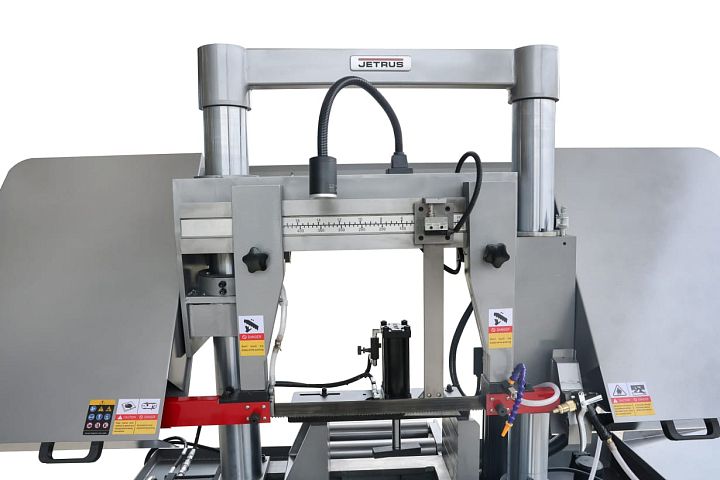

Для обеспечения перпендикулярности реза и придания большей жесткости полотну, при пилении заготовок с разной шириной, на станке установлены две направляющие, которая выставляется в зависимости от размера заготовки.

Рама-шкивы, тиски и станина изготовлены из высококачественного чугуна — это положительно влияет на качество и стабильность реза, а также гарантирует надежность станка в целом. Вес станка составляет 1330кг.
