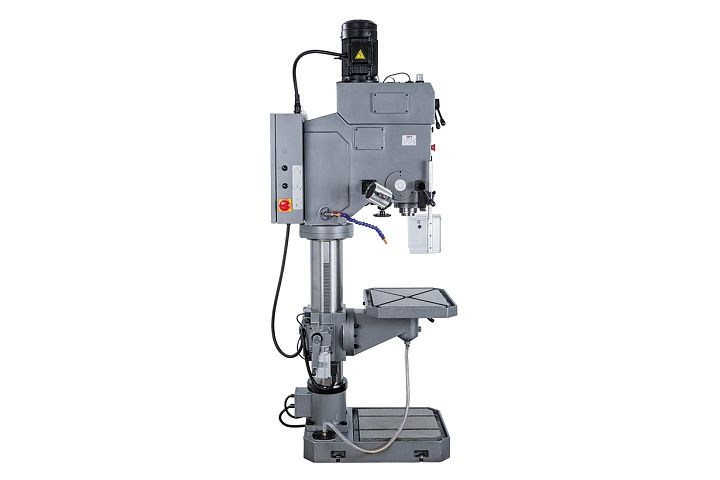

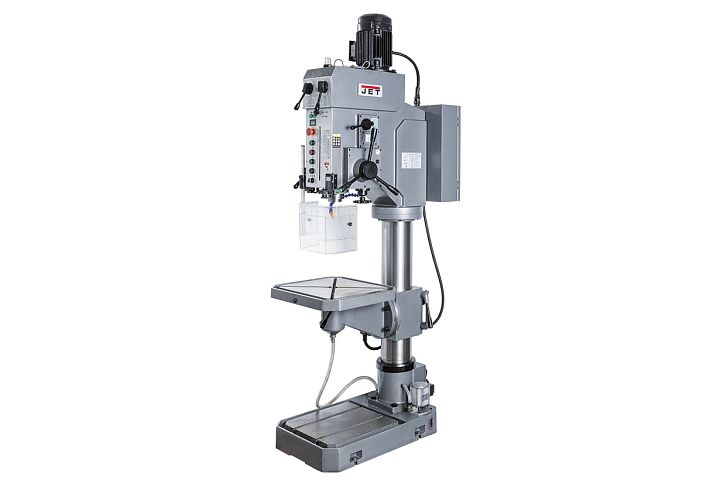

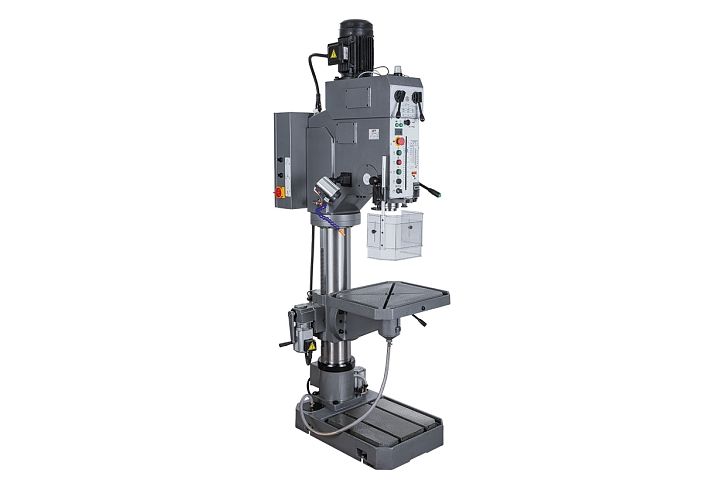

JET GHD-55PFAL Редукторный сверлильный станок 400В

Характеристики

Максимальный диаметр сверления сталь, мм 50

Макс. диаметр резьбы сталь М30

Частота вращения шпинделя, об/мин 77 - 2060

Количество скоростей шпинделя 12

Тип привода Коробка скоростей

Конус шпинделя МК-4

Расстояние шпиндель-стол, мм 580

Расстояние шпиндель-основание, мм 1170

Вылет шпинделя, мм 360

Ход пиноли шпинделя, мм 240

Диапазон автоматических подачи, мм/об 0,1/0,2/0,3/0,4

Количество автоматических подач, шт 4

Диаметр стойки, мм 180

Размер стола, мм 570 x 480

Наклон стола вправо 50

Наклон стола влево 50

Размер Т-образного паза стола, мм 14

Количество Т-образных пазов стола, шт 2

Размер основания, мм 445 x 435

Размер Т-образного паза основания, мм 18

Количество Т-образных пазов основания, шт 2

Тип двигателя Асинхронный

Мощность насоса СОЖ, кВт 0,18

Устройство подачи СОЖ да

Автоподача есть

Автореверс есть

Напряжение, В 400

Мощность двигателя, кВт 3

Длина, мм 970

Ширина, мм 620

Высота, мм 2405

Масса, кг 615

Масса в упаковке, кг 645

Особенности:

Аналог станка 2А150, 2H150 и 2C50

Сверлильный станок для тяжёлых работ

Мощный редукторный сверлильный станок

Автоматическая подача пиноли шпинделя

Изменение направления вращения шпинделя с помощью электромагнитной муфты кнопкой в рукоятках подачи

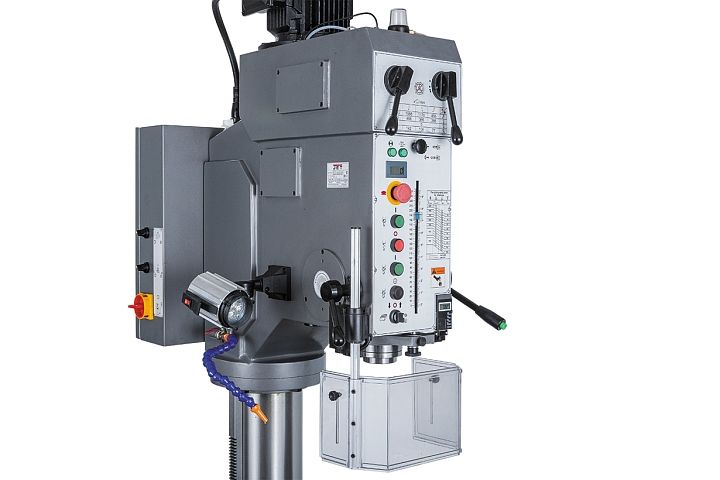

Цифровая индикация частоты вращения и перемещения пиноли шпинделя

Регулируемая предохранительная муфта

Режим резьбонарезания

Возможность наклона и перемещения по вертикали рабочего стола

Механизированное перемещение рабочего стола по вертикали

Встроенная система подвода СОЖ

Редукторный вертикально-сверлильный станок GHD-55PFAL является обновленной моделью, пришедшей на смену, хорошо зарекомендовавшему себя сверлильному станку GHD-55PFA, который поставляется уже более 10-ти лет. Он пользуется большой популярность на крупных металлообрабатывающих заводах, в т.ч. при серийном производстве деталей.

Мощный, надежный редукторный сверлильный станок для тяжелых работ с максимальным диаметром сверления до 50мм и диаметром нарезания резьбы до М30. Имеет функции автоматической подачи, режим резьбонарезания, возможность поворота рабочего стола и вращения во круг колонны, механизированного перемещения стола по вертикали и встроенной системы СОЖ.

Эту модель можно рекомендовать как современную и более производительную замену станкам советской эпохи, произведенным на Стерлитамакском станкостроительном заводе типа 2А150, 2H150 и 2C50, а также подобным аналогам других производителей.

Станок предназначен для выполнения операций сверления, рассверливания, зенкования, зенкерования и развертывания.

Главный двигатель мощностью 3,0 кВт с надежной 12-ти ступенчатой коробкой скоростей, с частотой вращения шпинделя в диапазоне от 77 до 2060 об/мин и индикацией на цифровом табло.

Модель GHD-55PFAL оснащена 4-х скоростной автоматической подачей пиноли шпинделя со скоростями 0,1/0,2/0,3/0,4 мм/об, которые позволяют обрабатывать различные виды отверстий на корректных режимах резания с использованием инструмента из быстрорежущих сталей и твердых сплавов.

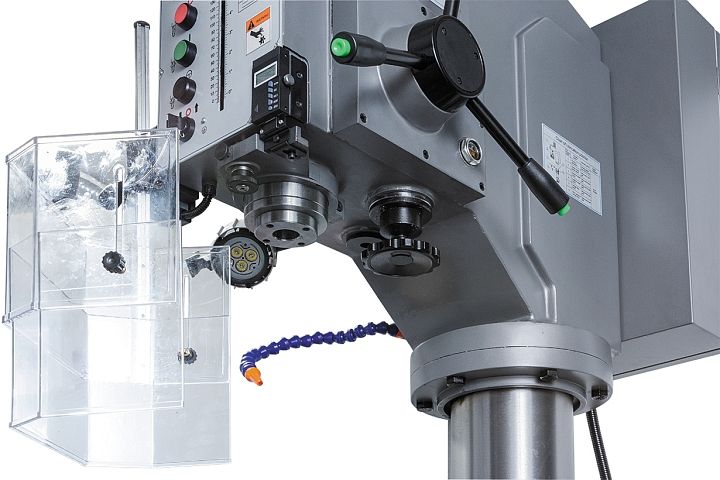

Станок оснащен функцией нарезания резьбы машинными метчиками при ручной подаче шпинделя. Изменение направления вращения шпинделя осуществляется с помощью электромагнитной муфты кнопкой в рукоятках подачи. Максимальный ход пиноли шпинделя составляет 240мм.

Внушительная жесткость станка достигается за счет мощного чугунного основания размером 445х435мм с 2-мя параллельными Т-образными пазами шириной 18мм. В основание встроен бак и помпа для подачи СОЖ в зону резания.

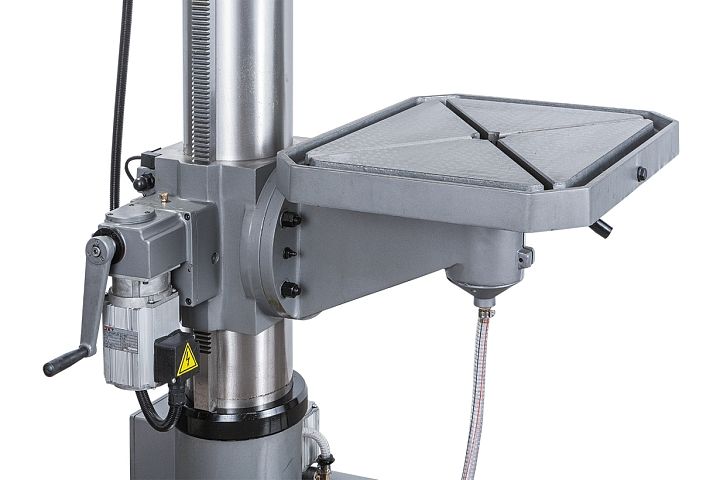

Массивный рабочий стол размером 570х480мм, изготовлен из высококачественного чугуна, имеет возможность вращения во круг своей оси и вокруг оси колонны на 360°. Наклон стола вправо и влево, осуществляется в пределах ±50°. Для закрепления приспособлений и заготовок предусмотрены 2 Т-образных паза, расположенные крест-накрест, с шириной пазов 14 мм.
