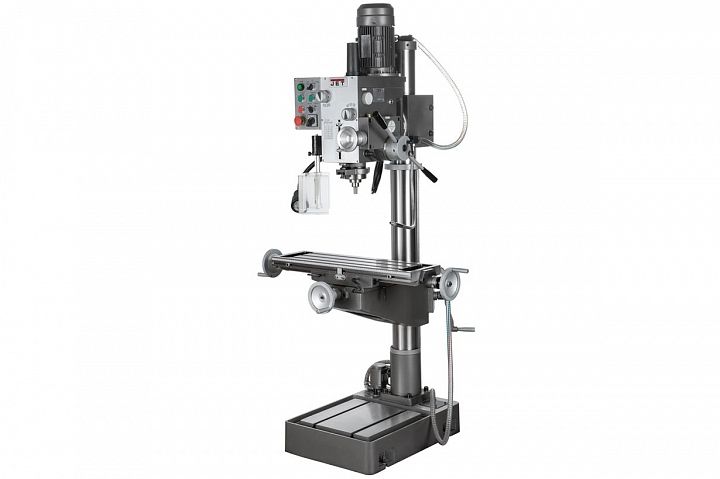

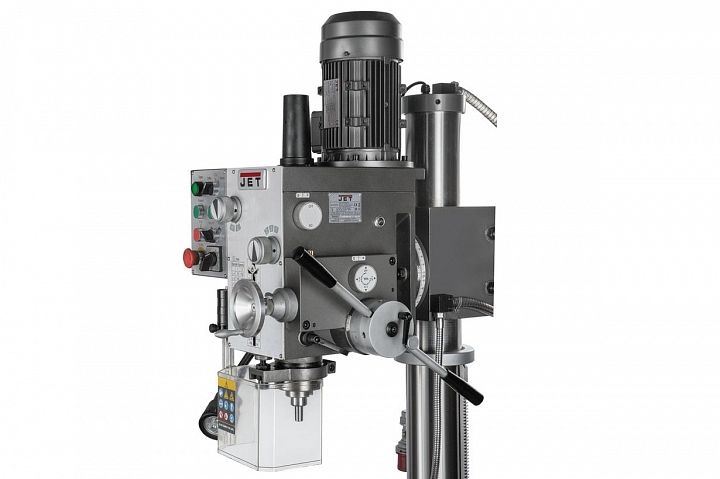

JET JMD-40PFCT Редукторный сверлильный станок с крестовым столом 400В

Характеристики

Максимальный диаметр сверления чугун, мм 40

Максимальный диаметр сверления сталь, мм 32

Максимальный диаметр торцевой фрезы, мм 76

Максимальный диаметр концевой фрезы, мм 32

Максимальный диаметр нарезаемой резьбы, мм М12

Размер стола по оси X и Y, мм 730 x 210

Ход стола по оси X и Y, мм 500 х 230

Ширина Т-образного паза стола, мм 14

Диаметр колонны, мм Ø115

Автоматическая подача пиноли, мм/об 0,1/0,18/0,26

Диапазон наклона головы, град. ±90˚

Диапазон поворота головки шпиндельной бабки 360°

Конус шпинделя MT4

Расстояние от шпинделя до стола, мм 715

Ход пиноли шпинделя, мм 120

Расстояние от шпинделя до стойки, мм 297,5

Расстояние от шпинделя до основания, мм 1180

Размер основания по оси X и Y, мм 650x450

Частота вращения шпинделя, об/мин I – 75,180,280,600,1000,1600 II -150,360,560,1200,2000,3200

Напряжение, В 400

Мощность двигателя, кВт 1,1/1,5

Устройство подачи СОЖ да

Автоподача есть

Автореверс есть

Страна производителя Китай

Масса, кг 365

Длина в упаковке, см 73

Ширина в упаковке, см 76

Высота в упаковке, см 188,5

Масса в упаковке, кг 400

Редукторный вертикально-сверлильный станок JMD-40PFCT с крестовым столом с максимальным диаметром сверления по стали 32мм и до 40мм по чугуну, предназначен для работы в ремонтных и инструментальных цехах, а также в производственных цехах с мелкосерийным и серийном выпуском продукции; оснащенный приспособлениями станок может быть применен в крупносерийном и массовом производстве.

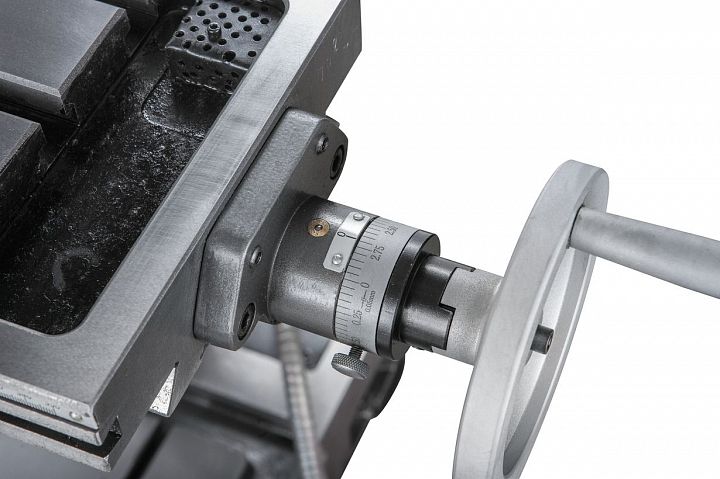

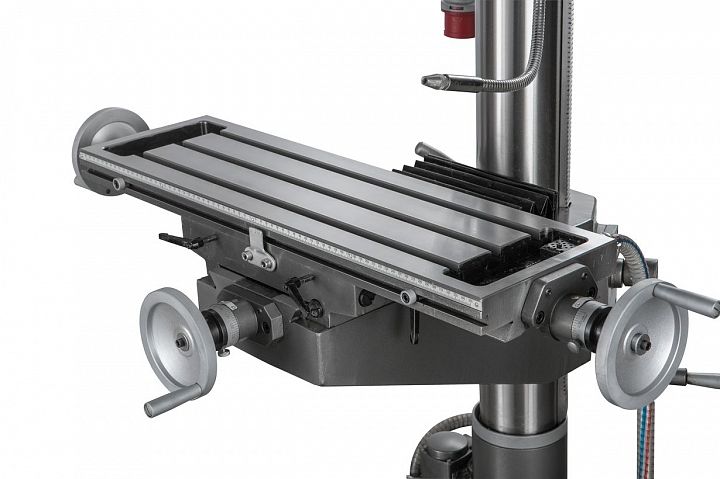

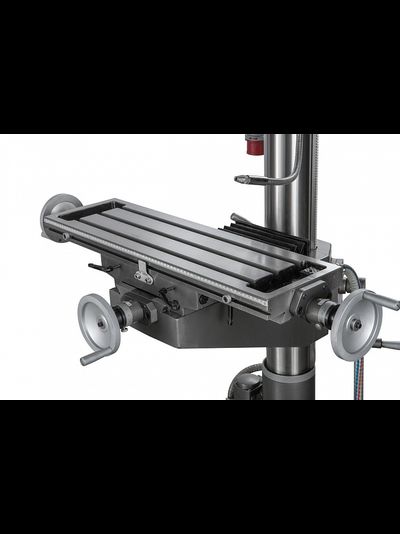

Станок предназначен для выполнения следующих операций: сверления, рассверливания, зенкования, зенкерования и развертывания. JMD-40 PFCT  имеет крестовый стол с возможность перемещения по оси X и Y. Данная исполнение станка позволить повысить точность сверления заготовки за одну установку, а так же позволит выполнять простейшие фрезерные операции, например фрезерование плоской поверхности заготовки или фрезерование паза.

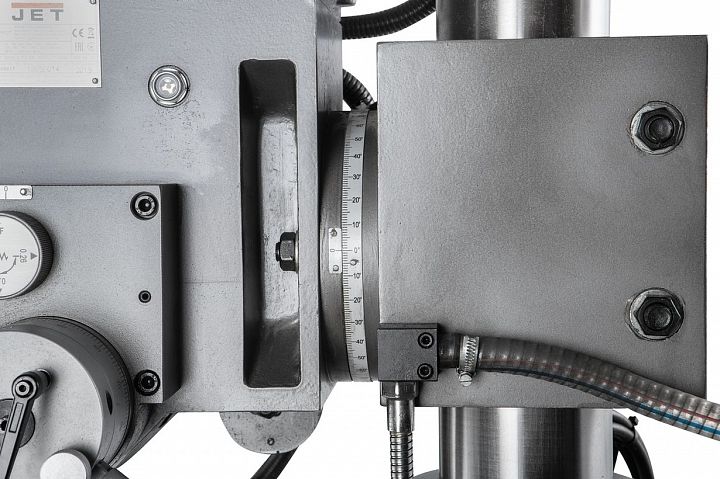

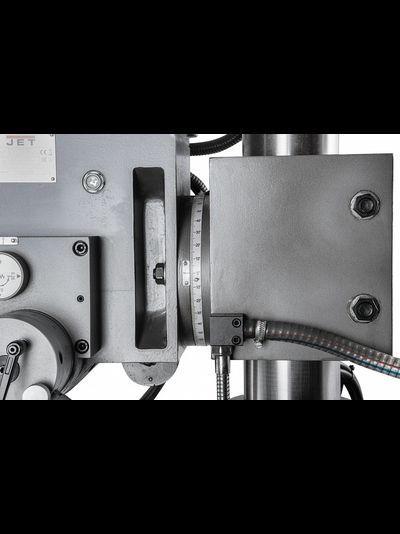

Наклон сверлильной головки вправо/влево на 90 градусов и ее поворот вокруг колонны на 360 градусов, а также большое расстояние от шпинделя до основания в 1180мм обеспечит Вам возможность обработки большого диапазона обрабатываемых деталей. Редукторный вертикально-сверлильный станок JET JMD-40PFCT с крестовым столом отлично впишется в Ваше производство, а гарантия на станок будет приятным дополнением к тому, чтобы работать и не бояться о поломке станка.

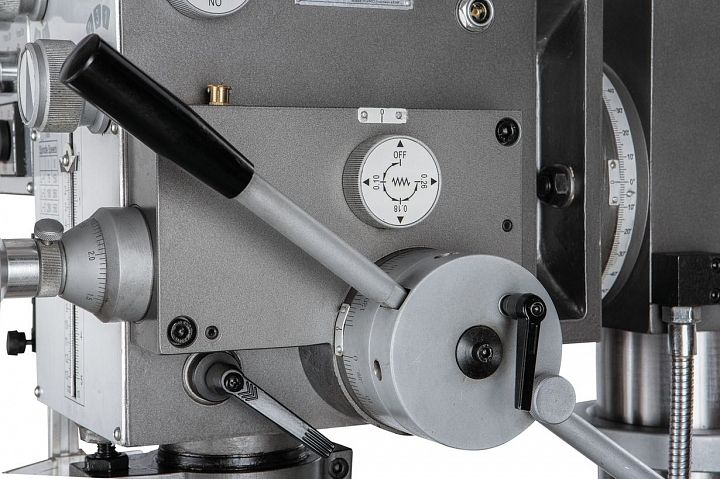

Редуктор шести ступенчатой коробки скоростей, с частотами вращения шпинделя 75, 170, 280, 540, 960, 1600 и функцией увеличения каждой скорости в два раза, совместно с автоматической подачей пиноли шпинделя, со скоростями 0,1 / 0,18 / 0,26 мм/об позволяют обрабатывать широкий диапазон материалов и получать различные виды отверстий на корректных режимах резания с использованием инструмента из быстрорежущих сталей и твердых сплавов.

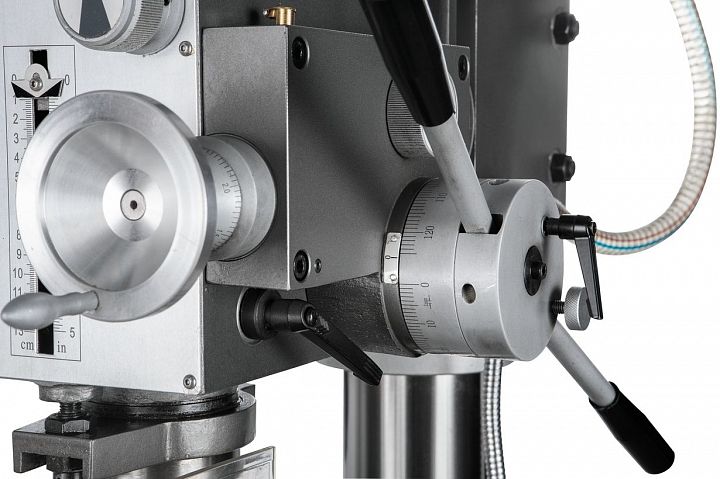

JMD-40PFCT оснащен функцией нарезания резьбы машинными метчиками при ручной подаче шпинделя. Ограничитель глубины нарезания резьбы позволяет автоматически включать реверс при достижения предельных значений.

Опционально станок может быть дооснащен устройством автоматической подачи, которое устанавливается с левой стороны рабочего стола и позволяет осуществлять подачу по продольной оси в автоматическом режиме, улучшая качество получаемой поверхности и увеличивая производительность изготовления деталей. Также устройство имеет функцию ускоренного перемещения рабочего стола для сокращения времени подвода инструмента к детали и его отведения, для удобной установки/снятия обрабатываемой детали.
