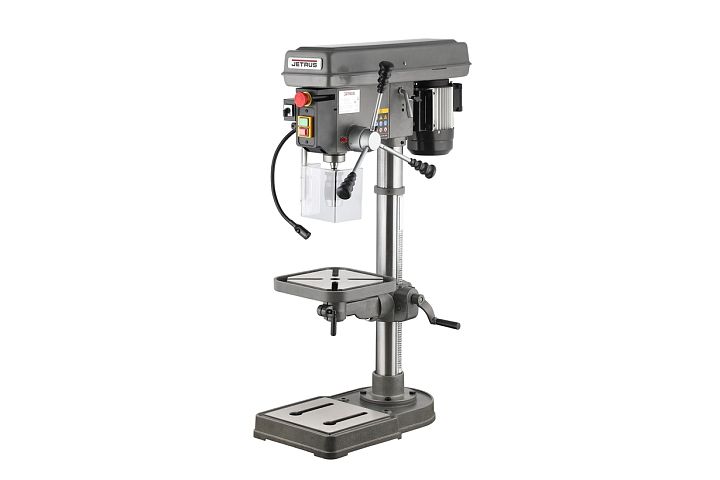

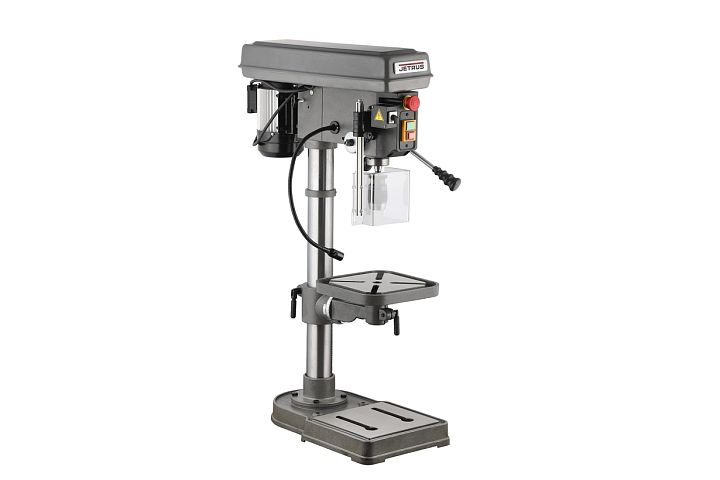

JETRUS JDP-15LM Вертикально-сверлильный станок 230В

Характеристики

Напряжение, В 230

Максимальный диаметр сверления сталь, мм 16

Макс. диаметр сверления в чугуне, мм 16

Частота вращения шпинделя, об/мин 230 - 2550

Количество скоростей шпинделя 12

Тип привода Ременной

Расстояние шпиндель-основание, мм 690

Конус шпинделя MK-2

Расстояние шпиндель-стол, мм 465

Вылет шпинделя, мм 190

Ход пиноли шпинделя, мм 80

Диаметр пиноли, мм 47

Диаметр стойки, мм 73

Размер стола, мм 270x270

Наклон стола вправо 45

Наклон стола влево 45

Размер Т-образного паза стола, мм 15

Количество Т-образных пазов стола, шт 4

Размер основания, мм 520 x 310

Размер Т-образного паза основания, мм 18

Количество Т-образных пазов основания, шт 2

Расстояние между пазами основания, мм 130

Мощность двигателя, кВт 0,4

Потребляемая мощность, кВт 0,6

Тип двигателя Асинхронный

Устройство подачи СОЖ нет

Автоподача нет

Реверс шпинделя нет

Длина, мм 665

Ширина, мм 360

Высота, мм 1050

Масса, кг 59

Длина в упаковке, см 89

Ширина в упаковке, см 50

Высота в упаковке, см 29

Масса в упаковке, кг 61

JET JDP-15LM настольный сверлильный станок промышленной серии, с подключением к бытовой сети в 230 вольт. Благодаря высокому качеству исполнения деталей и механизмов, станок отличается хорошими показателями точности и долговечности и может применятся для серийного изготовления деталей.

Станок имеет устойчивое чугунное основание размером 520 x 310мм, с параллельно-расположенными пазами с шириной 18мм, для закрепления заготовок струбцинами или другими зажимными приспособлениями.

На основание установлена колонна диаметром 73мм с зубчатой рейкой для возможности перемещения стола по вертикали. Рабочий стол, как и основание, изготовлен из качественного чугуна, его размер 270х270мм с 4-мя Т-образными пазами, расположенными крест-накрест, ширина пазов 15мм. Максимальное расстояние между шпинделем и основанием составляет 690мм, а расстояние между шпинделем и рабочим столом – 465мм.

Стол имеет возможность поворота вокруг колонны на 360° и наклона вправо/влево в пределах ±45°.

Сверлильная головка позволяет сверлить максимальные диаметры отверстия до 16мм. Конус шпинделя МК-2.

Выходная мощность приводного двигателя составляет 400Вт.

Вращающий момент с двигателя на вал шпинделя передается с помощью клинового ремня через шкивную группу. Диапазон частоты вращения шпинделя осуществляется в пределах от 230 до 2550 об/мин и имеет 12 скоростей.

Ход пиноли шпинделя составляет 80 мм. Для контроля глубины сверления предусмотрена шкала на лимбе с миллиметровой разметкой, а также стопорный зажимной винт для ограничения хода пиноли.

В целях обеспечения безопасной работы, на станке установлен прозрачный защитный экран с концевым выключателем. Под кожухом коробки скоростей ременной передачи находится защитный концевой датчик, который не позволит включить станок при открытой крышке. Для аварийной остановки, на передней панели станка расположен красный аварийный выключатель грибкового типа. Включение шпинделя осуществляется нажатием на зеленую кнопку, для остановки вращения предусмотрена красная кнопка.

Станок оснащен лампой местного освещения с гибким держателем, который обеспечит удобное размещение и направление света в зону резания.

Стандартная комплектация включает в себя быстрозажимной сверлильный патрон 1-16мм/В16, защитный экран, лампу местного освещения и инструкцию по эксплуатации.
