Токарные станки по металлу - JET BD-11GDMA Универсальный токарный станок с фрезерной головой

Металлообработка JET

Токарные станки по металлу

Артикул: 50000915MCD

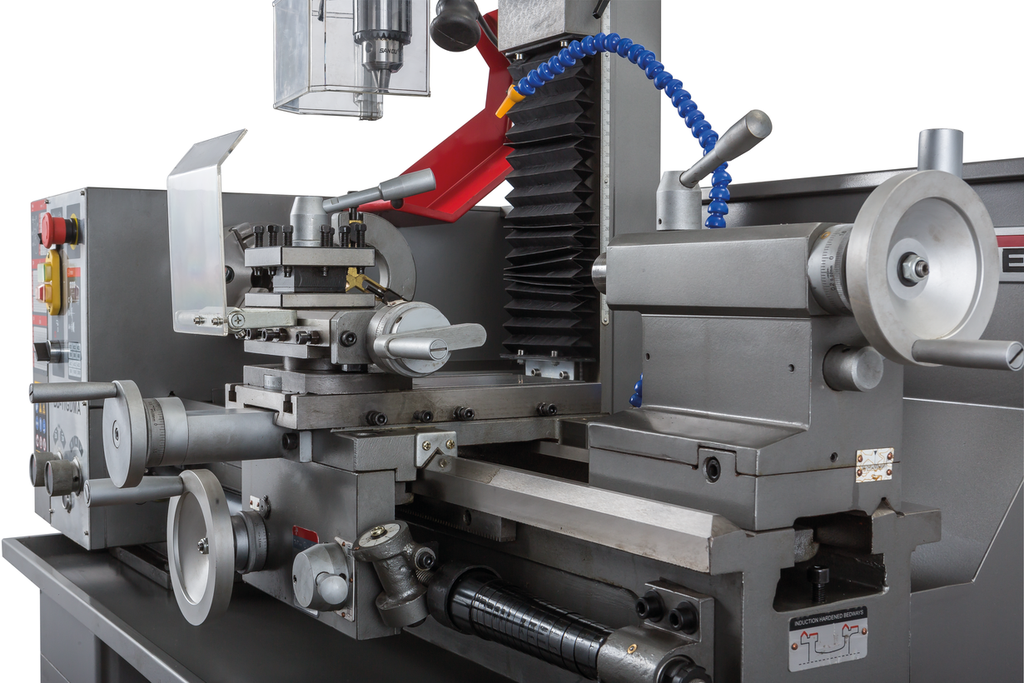

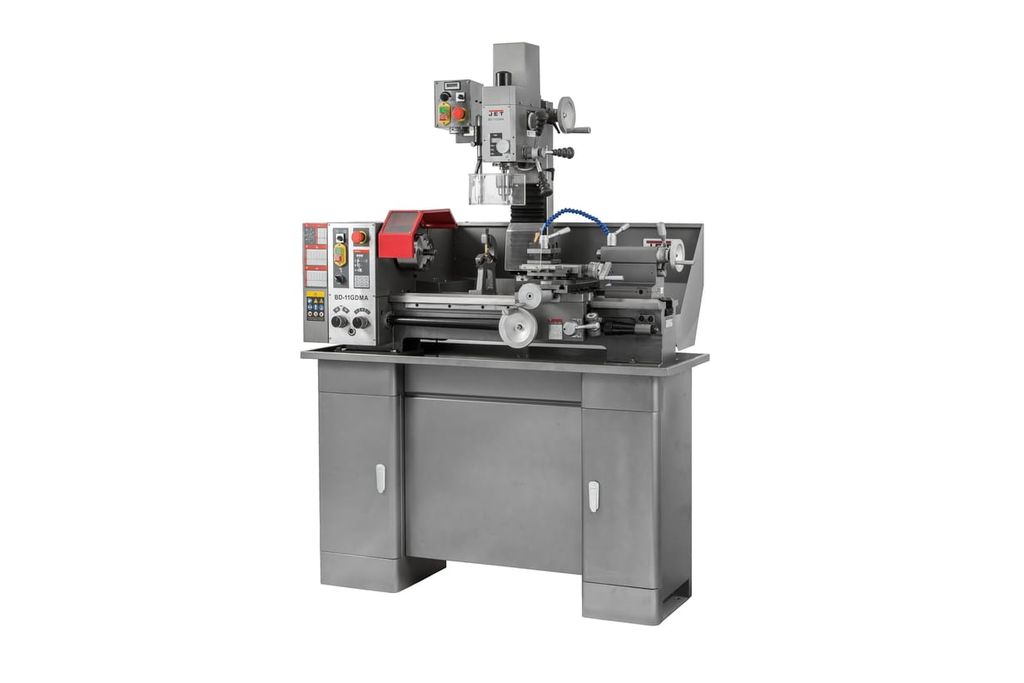

JET BD-11GDMA Универсальный токарный станок с фрезерной головой

Описание

Особенности:

Предназначен для мелкосерийного производства

Мощный асинхронный электродвигатель токарного шпинделя

Возможность установки тисков для фрезерных работ

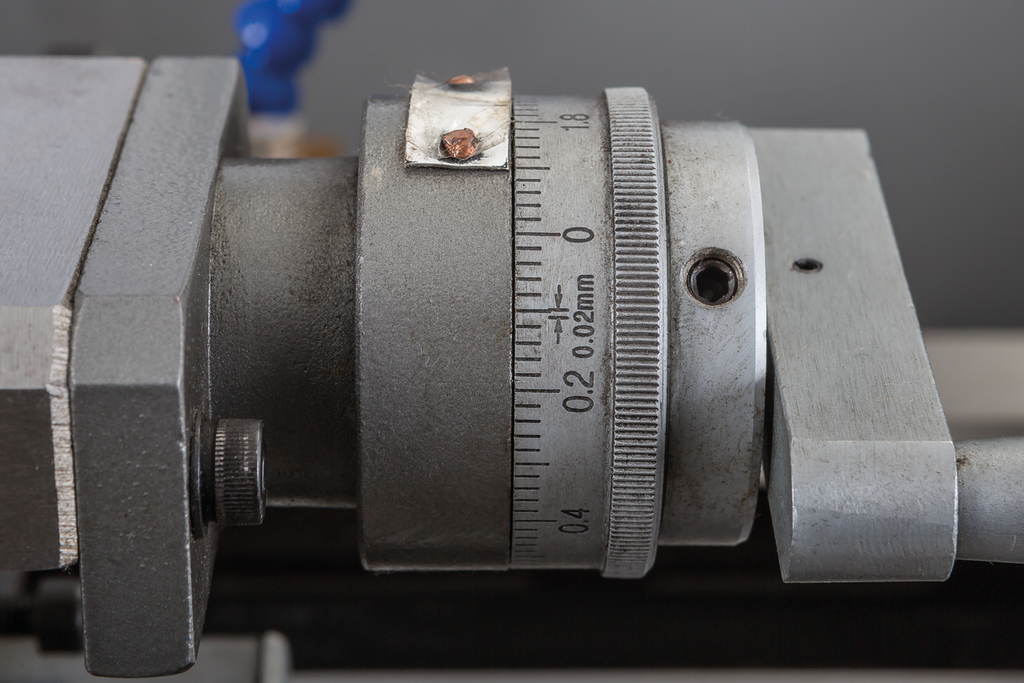

Фрезерная голова оснащена устройством микроподачи с цифровой индикацией

Возможность нарезания левой резьбы

Возможность нарезания дюймовой и метрической резьб

Автоматическая подача при точении

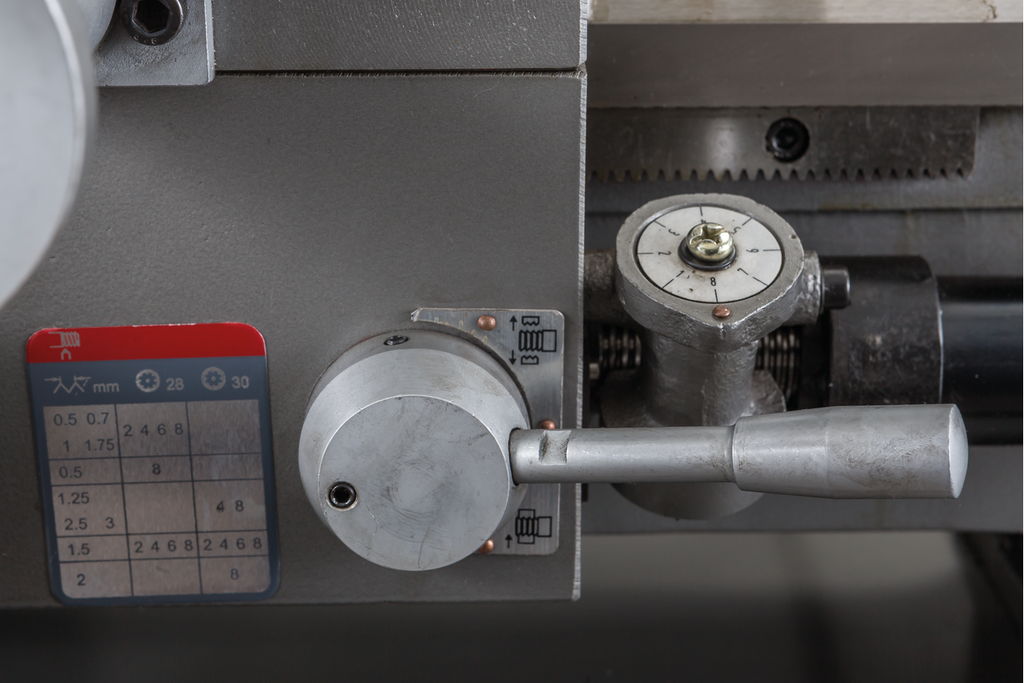

На одной настройке гитары три режима автоматического точения или нарезания резьбы

Регулировка зазоров направляющих при помощи клиновых планок

Подставка входит в стандартную комплектацию (поставляется раздельно от станка)

Чугунная станина закалена и отшлифована

Массивная конструкция станины из чугуна гарантирует работу без вибрации

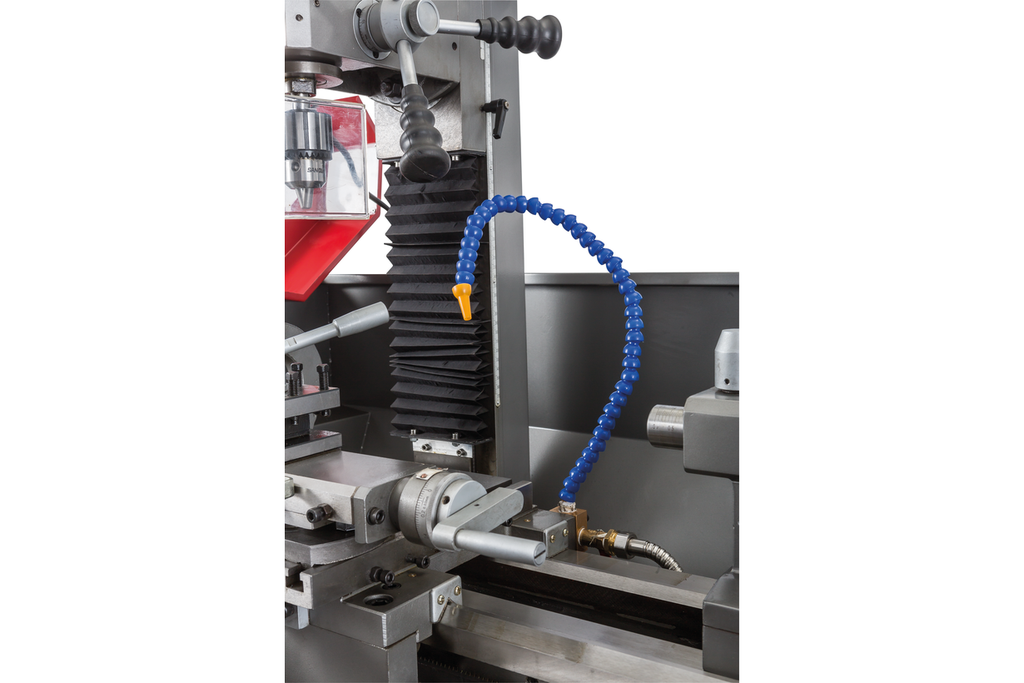

Подача СОЖ

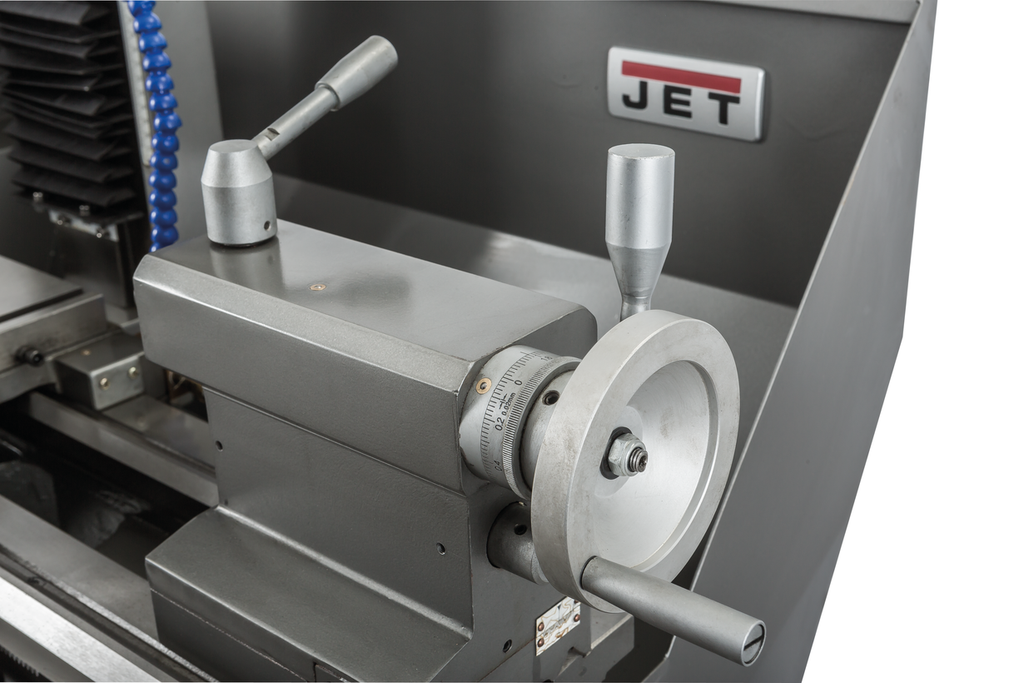

Массивная задняя бабка с регулировкой смещения для обточки конусов и рычагом быстрой фиксации

Аналог ТВ-9

370 000 ₽

370 000 ₽

Купить в 1 клик

Описание

Особенности:

Предназначен для мелкосерийного производства

Мощный асинхронный электродвигатель токарного шпинделя

Возможность установки тисков для фрезерных работ

Фрезерная голова оснащена устройством микроподачи с цифровой индикацией

Возможность нарезания левой резьбы

Возможность нарезания дюймовой и метрической резьб

Автоматическая подача при точении

На одной настройке гитары три режима автоматического точения или нарезания резьбы

Регулировка зазоров направляющих при помощи клиновых планок

Подставка входит в стандартную комплектацию (поставляется раздельно от станка)

Чугунная станина закалена и отшлифована

Массивная конструкция станины из чугуна гарантирует работу без вибрации

Подача СОЖ

Массивная задняя бабка с регулировкой смещения для обточки конусов и рычагом быстрой фиксации

Аналог ТВ-9

Описание

Характеристики

Диаметр обточки над поперечным суппортом, мм 170

Частота вращения шпинделя, об/мин 150 - 2000

Количество скоростей шпинделя 6

Конус шпинделя МК-4

Диаметр проходного отверстия шпинделя, мм 26

Диапазон продольной подачи, мм/об 0,07 - 0,4

Количество продольных подач 6

Диапазон метрической резьбы, мм 0,2 - 4,0

Количество метрических резьб 21

Дюймовая резьба 8 - 56

Количество дюймовых резьб 21

Шаг ходового винта, мм Tr 20x3

Макс. размер резца, мм 12 x 12

Ход поперечного суппорта, мм 145

Ход верхнего суппорта, мм 60

Пиноль задней бабки МК-2

Ход пиноли задней бабки, мм 80

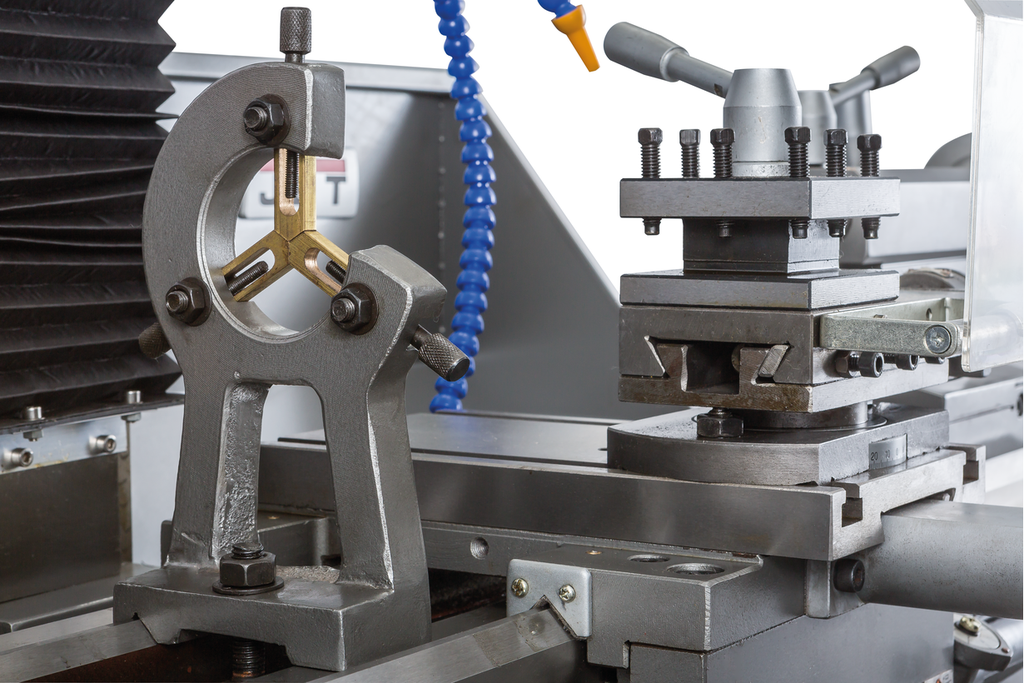

Диапазон неподвижного люнета, мм 0-25

Диапазон подвижного люнета, мм 0-25

Объем бака СОЖ, л 5

Расстояние между направляющими, мм 180

Потребляемая мощность, кВт (S6 40%) 1,5

Тип двигателя Асинхронный, 220В, 50 Гц

Мощность насоса СОЖ, кВт 0,09

Разное ФРЕЗЕРНАЯ ГОЛОВА

Напряжение питания 220 В, 50 Гц

Максимальный диаметр сверления сталь, мм 20

Максимальный диаметр сверления чугун, мм 22

Шомпол М12

Максимальный диаметр концевой фрезы, мм 20

Сверлильный патрон 1-13

Частота вращения вертикального шпинделя, об/мин 50 - 2250

Количество скоростей вертикального шпинделя, шт 2

Ход пиноли шпинделя, мм 50

Расстояние между пазами стола, мм 115

Диапазон поворота вертикальной головы (вправо/влево) ±45°

Расстояние от вертикального шпинделя до стола, мм 320

Расстояние от вертикального шпинделя до стойки, мм 185

Размер стола по оси X и Y, мм 150x270

Ход головы по оси Z, мм 270

Ширина Т-образного паза стола, мм 12

Количество Т-образных пазов стола, шт 2

Напряжение, В 230

Диаметр обработки над станиной, мм 280

Расстояние между центрами, мм 700

Мощность вертикального двигателя, кВт 0,6 (коллекторный)

Мощность двигателя, кВт 1,1

Конус шпинделя МК-2

Страна производителя Китай

Длина в упаковке, см 137 / 81 (станок/подставка)

Ширина в упаковке, см 75 / 69 (станок/подставка)

Высота в упаковке, см 101 / 43 (станок/подставка)

Масса в упаковке, кг 250 / 47 (станок/подставка)
