Токарный станок по металлу 400В JET BD-13G

Характеристики

Напряжение, В 400

Диаметр обработки над станиной, мм 330

Диаметр обточки над поперечным суппортом, мм 205

Расстояние между центрами, мм 1000

Скорость вращения шпинделя, об/мин 75 - 2000

Количество скоростей шпинделя 12

Конус шпинделя МК-5

Присоединение шпинделя D1-4 (DIN 55029)

Диаметр проходного отверстия шпинделя, мм Ø38

Диапазон продольной подачи, мм/об 0,05 - 0,5

Количество продольных подач 15

Диапазон поперечной подачи, мм/об 0,02 – 0,2

Количество поперечных подач 15

Диапазон метрической резьбы, мм 0,25 - 5

Количество метрических резьб 18

Дюймовая резьба, TPI 6 - 96

Количество дюймовых резьб 13

Шаг ходового винта, мм 3

Макс. размер резца, мм 16 x 16 (20 x 20)

Ход поперечного суппорта, мм 185

Ход верхнего суппорта, мм 85

Внутренний конус пиноли задней бабки МК-3

Ход пиноли задней бабки, мм 85

Диаметр пиноли, мм 32

Объем бака СОЖ, л 8

Ширина станины, мм 187

Мощность двигателя, кВт 1,8

Мощность насоса СОЖ, кВт 0,04

Длина, мм 1830

Ширина, мм 760

Высота, мм 1660

Масса, кг 480

Масса в упаковке, кг 540

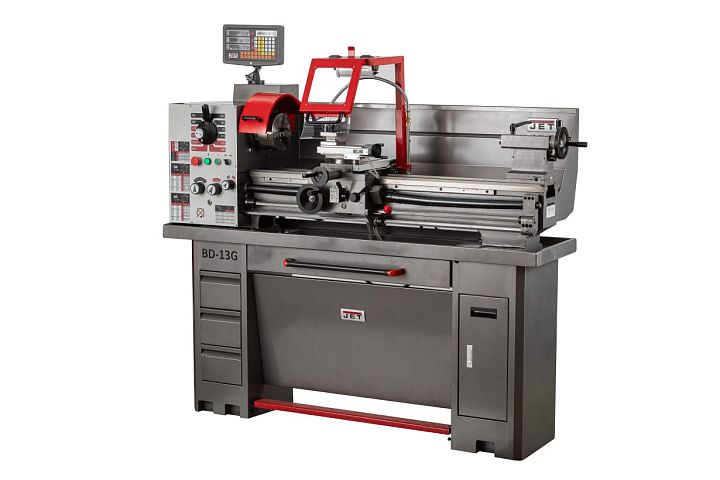

JET BD-13G - универсальный токарно-винторезный станок, предназначенный для работы с черными металлами и цветными сплавами, а также для нарезания метрических и дюймовых резьб. Станок предназначен для профессиональных мастерских, автосервисов, предприятий малого и среднего бизнеса, а также для домашних мастеров, мобильных ремонтных бригад и учебных заведений. Токарный станок модели BD-13G является самым большим и оснащенным из бытовой серии станков JET.

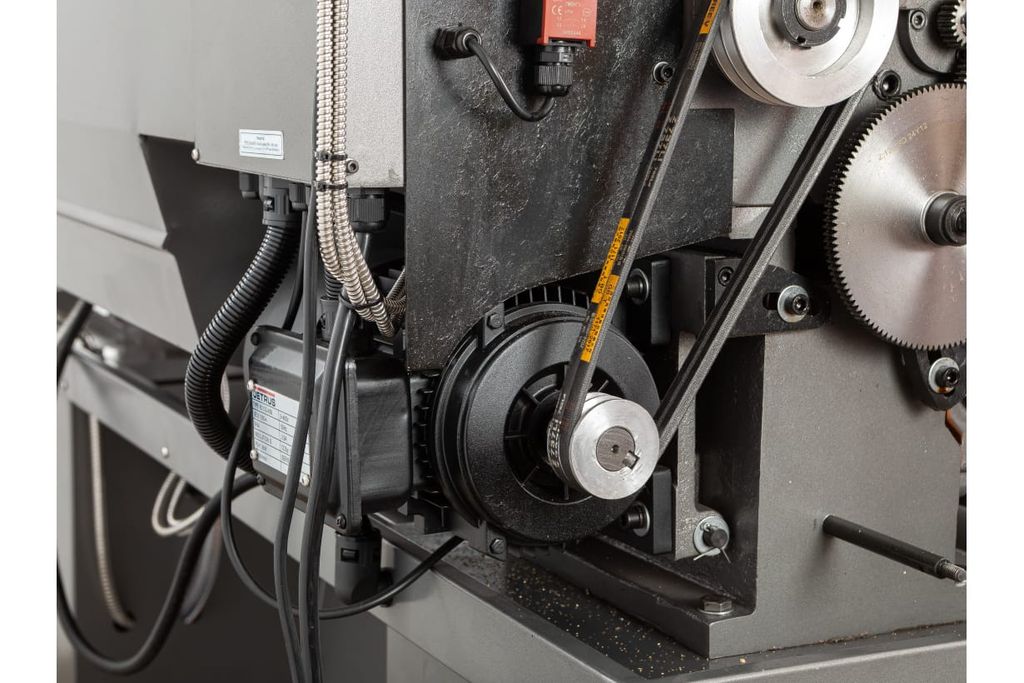

Мощный трехфазный асинхронный двигатель на 1,8 кВт способен обеспечивать работоспособность станка на протяжении всего рабочего дня. Станок соответствует по ГОСТ 18097 классу точности «Н» - биение шпинделя не превышает 0,015 мм. На станке можно обтачивать детали диаметром до 330 мм над станиной и до 205 мм над суппортом. Максимальная длина обрабатываемой детали – 1 000 мм.

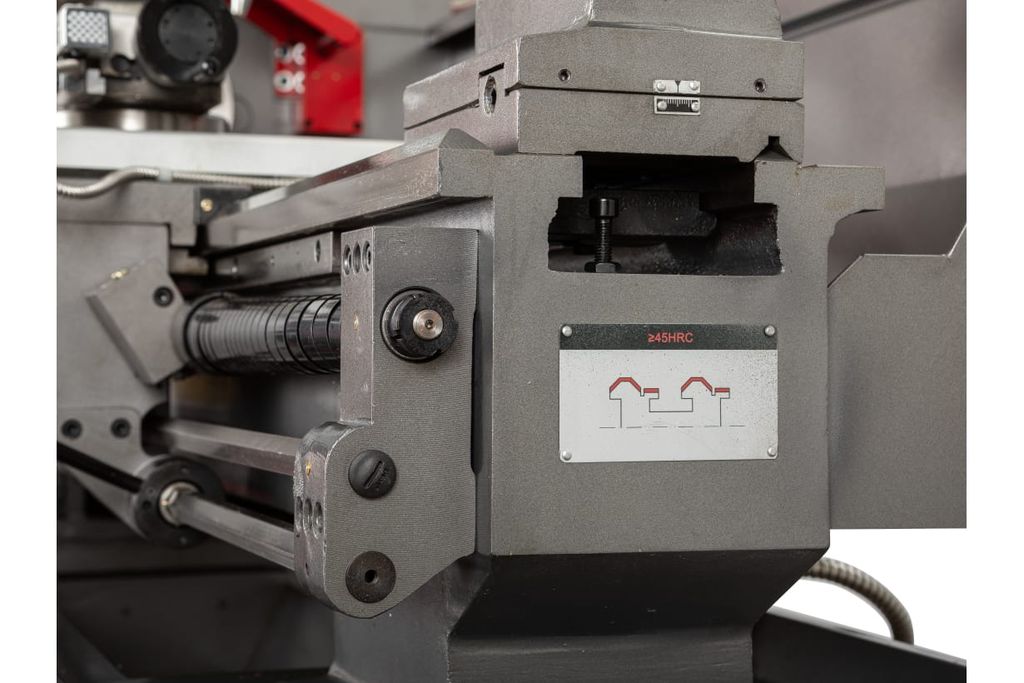

Основные узлы и агрегаты станка смонтированы на массивной станине из чугуна, направляющие станины закалены токами высокой частоты и отшлифованы. Сам станок размещается на крепкой и удобной металлической подставке с выдвижными ящиками для инструмента и выдвижным поддоном для сбора стружки.

JET BD-13G имеет 15 типов продольных и поперечных подач в автоматическом режиме, а также позволяет нарезать 18-ть видов метрических и 13-ть видов дюймовых резьб. Для удобства нарезания длинных резьб, станок укомплектован резьбоуказателем. На станке предусмотрена возможность нарезания правой и левой резьбы

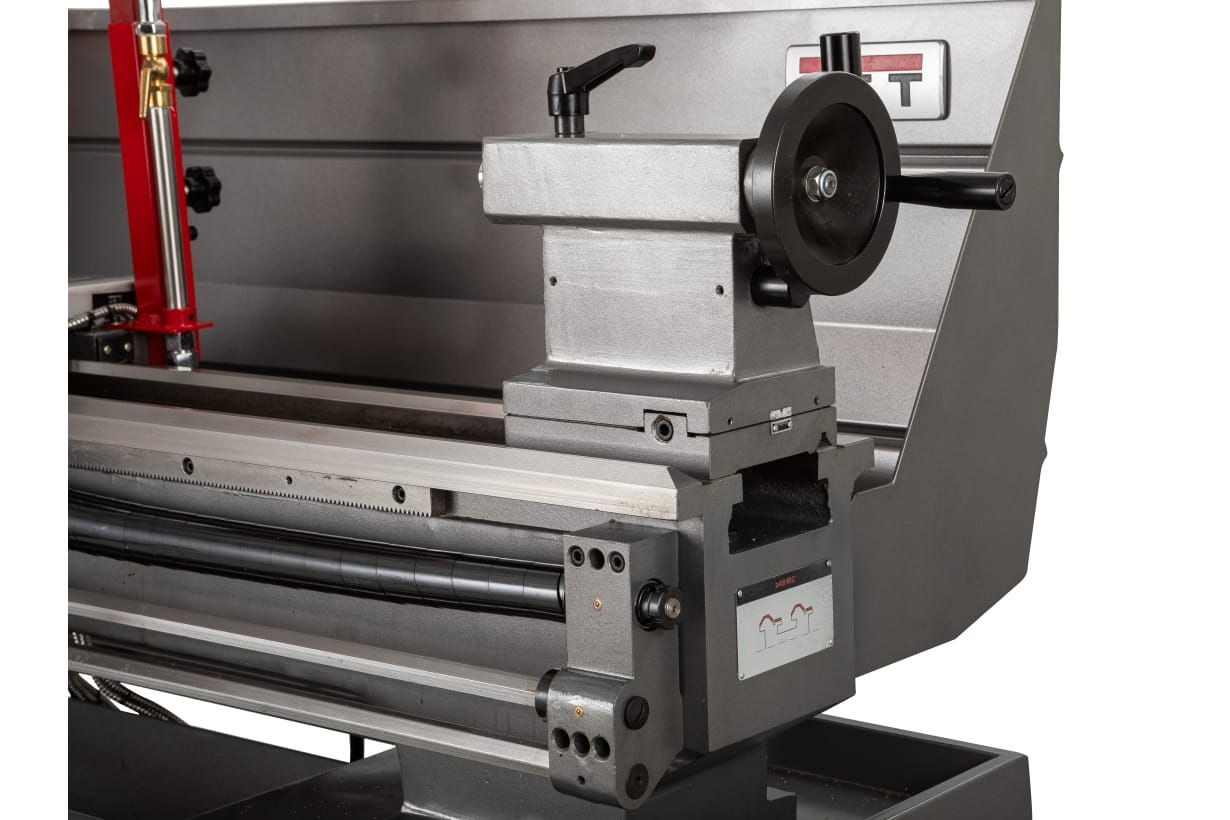

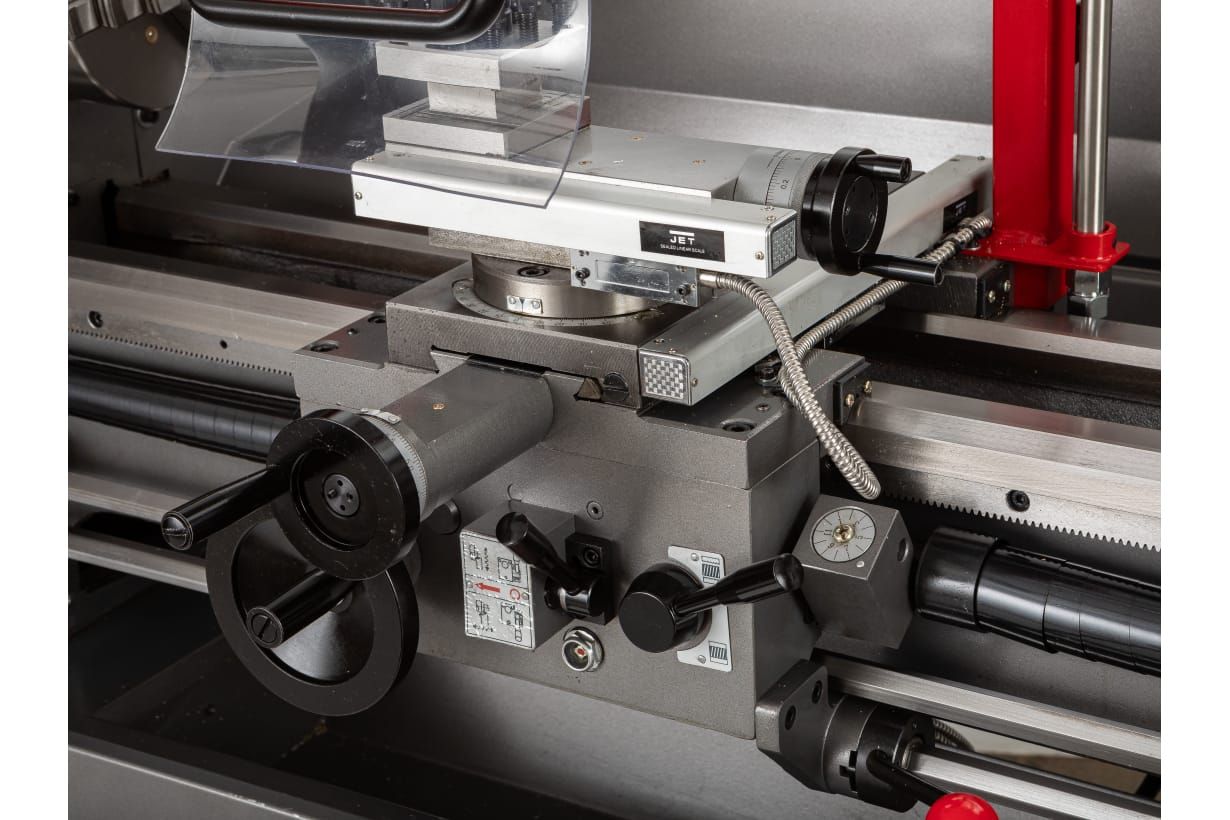

Возможность поворота суппорта малой продольной подачи, позволяет осуществлять проточку малых конусов, а юстировка задней бабки - для проточки длинных конусов.

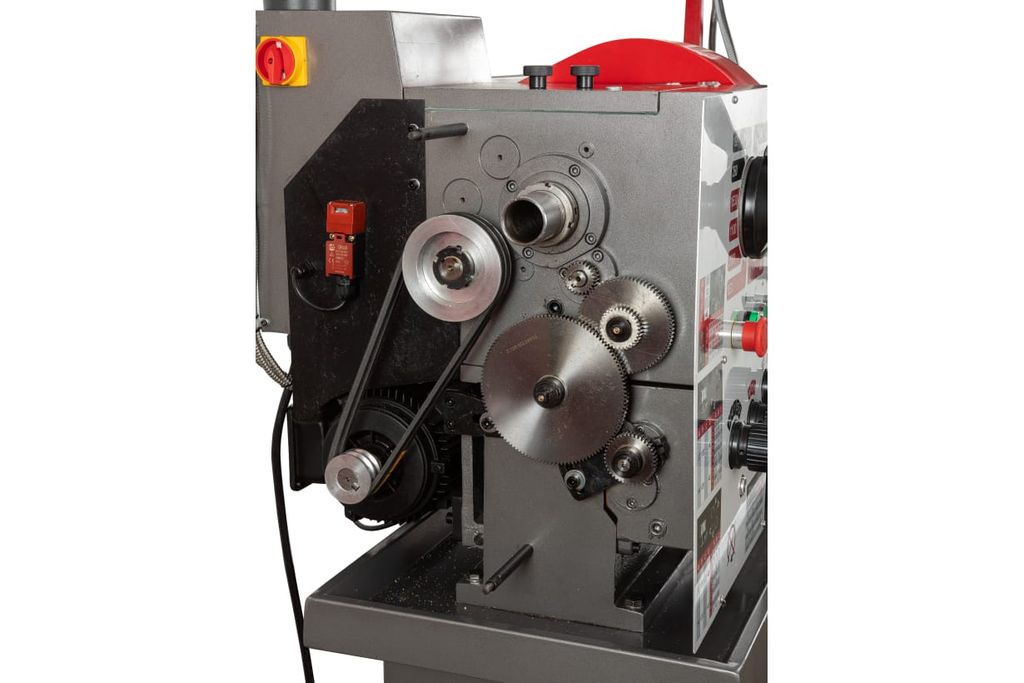

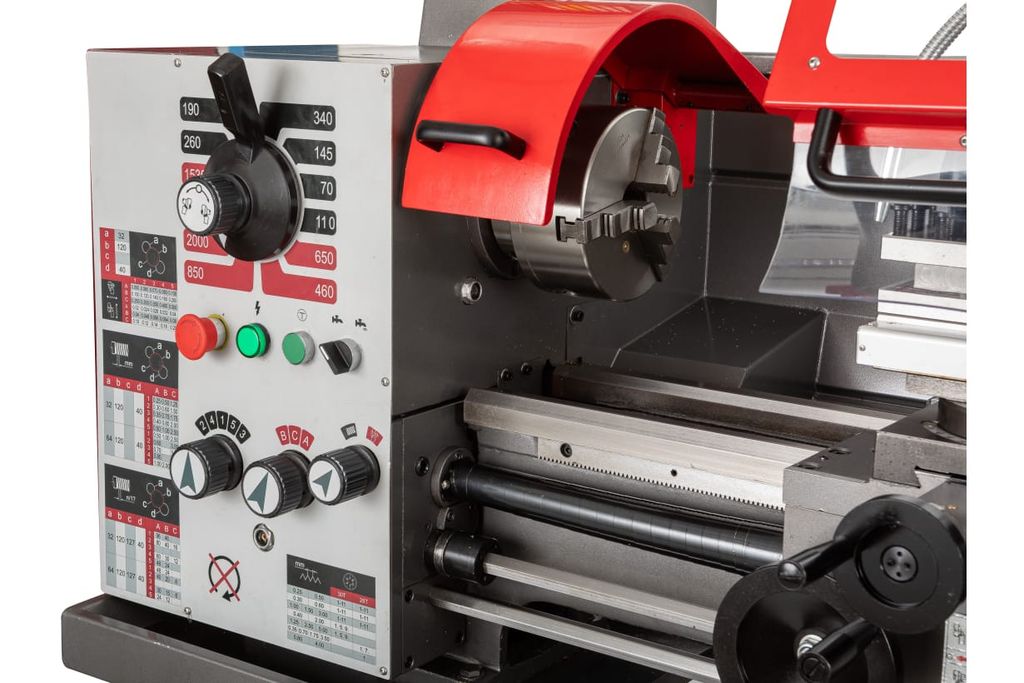

Обороты шпинделя можно выбирать из 12 предустановленных режимов в диапазоне от 75 до 2000 об/мин. Толчковый режим работы облегчает переключение режимов работы.

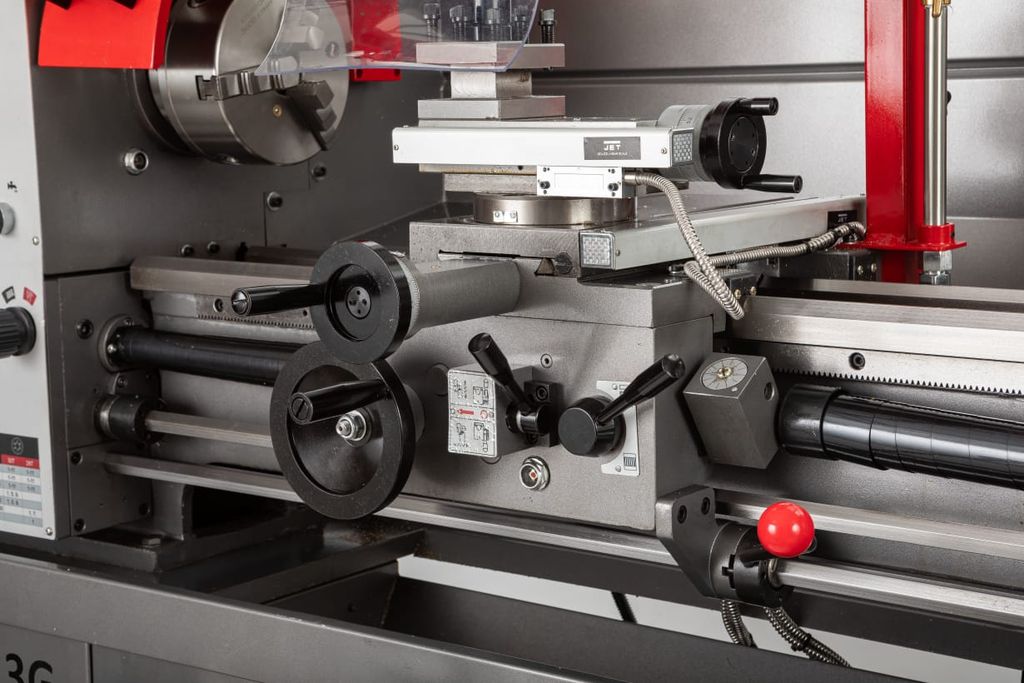

Станок поставляется в максимальной комплектации. В нее входят подвижный и неподвижный люнеты, устройство цифровой индикации (УЦИ) с цифровыми линейками по трем осям, ножной тормоз, регулируемы защитный экран суппорта, переходная втулка, набор инструмента и лампа освещения рабочей зоны. Станок BD-13G уже укомплектован системой подачи СОЖ.
