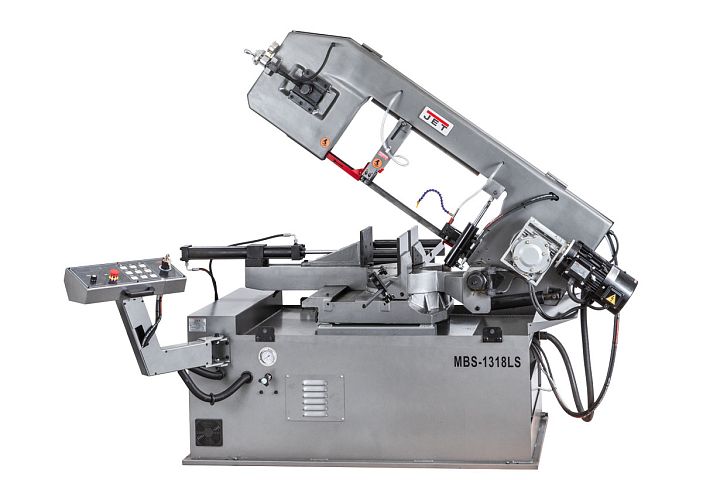

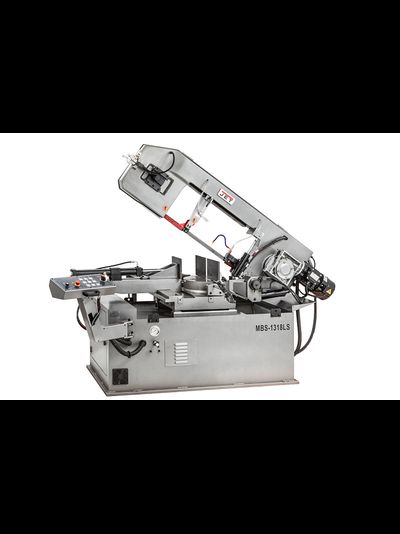

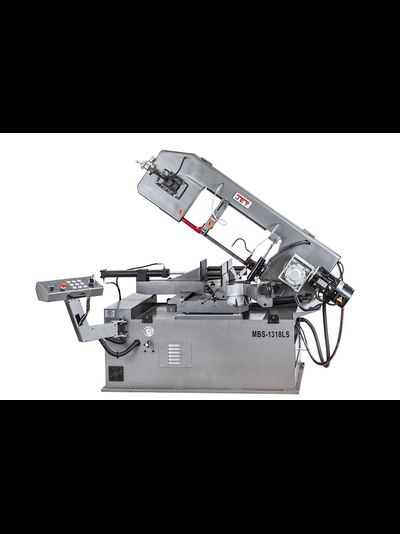

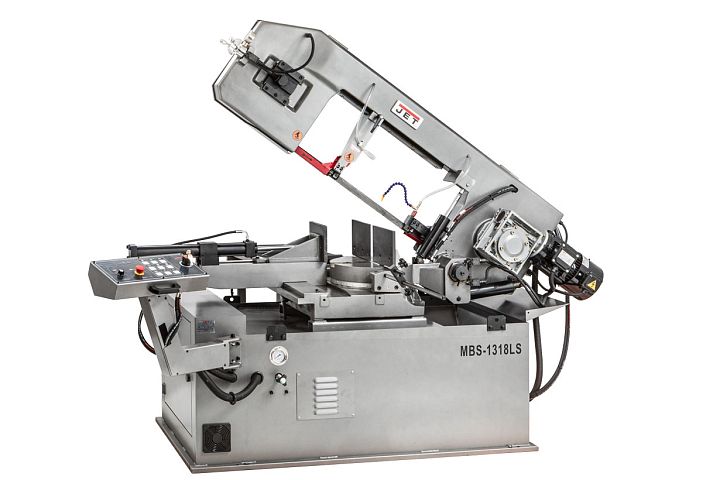

JET MBS-1318LS Полуавтоматический ленточнопильный станок по металлу

Характеристики

Напряжение, В 400

Резка под углом (Диапазон поворота пильной рамы) -45°/+60°

Макс. Ø обработки при 90º Ø330 мм

Зона обработки при 90°, мм Ø330 мм, □250x460 мм

Зона обработки при + 45° вправо, мм Ø305 мм, □250x350 мм

Зона обработки при +60º Ø205 мм, □205x250 мм

Скорость движения полотна, м/мин 9-93

Размеры ленточного полотна, мм 34 х 1,1 х 3960 мм

Диаметр шкивов, мм 400

Высота стола, мм 850

Мощность двигателя, кВт 2,2

Ширина ленточного полотна, мм 34

Длина, мм 2180

Ширина, мм 910

Высота, мм 2050

Масса, кг 875

Длина в упаковке, см 230

Ширина в упаковке, см 115

Высота в упаковке, см 163

Масса в упаковке, кг 1035

Особенности:

Конструкция европейского типа с поворотной пильной рамой

Промышленная пила с полуавтоматическим режимом работы

Гидравлическая система подъема и опускания пильной рамы, с регулировкой скорости на панели управления с ключевым доступом

Плавная регулировка скорости движения полотна позволяет подобрать нужный режим резания и повысить качество производимой детали

Инверторное управление двигателем позволяет поддерживать постоянную скорость движения полотна при изменении нагрузки

Мощный асинхронный двигатель с надежным редуктором, передающим высокий крутящий момент, для промышленной эксплуатации и режимом работы 24/7

Поворотная пильная рама в обе стороны с широким диапазоном поворота от -45° до +60° позволяет увеличить количество возможных вариантов обработки при производстве различных металлоконструкций. Для осуществления легкого поворота рама установлена на упорный подшипник

Регулируемая направляющая с твердосплавными блоками для стабильной перпендикулярной резки заготовок различного сечения и увеличения ресурса ленточного полотна

Удобный тензометр для оптимального натяжения полотна с датчиком аварийной остановки при обрыве

Пильная рама автоматически поднимается гидравлическим приводом по окончании пиления до верхней поверхности заготовки, и разжимаются губки тисков, остается только передвинуть заготовку и заново запустить полуавтоматический режим пиления

Центральная панель управления с поворотной консолью и ключевым допуском к опусканию пильной рамы

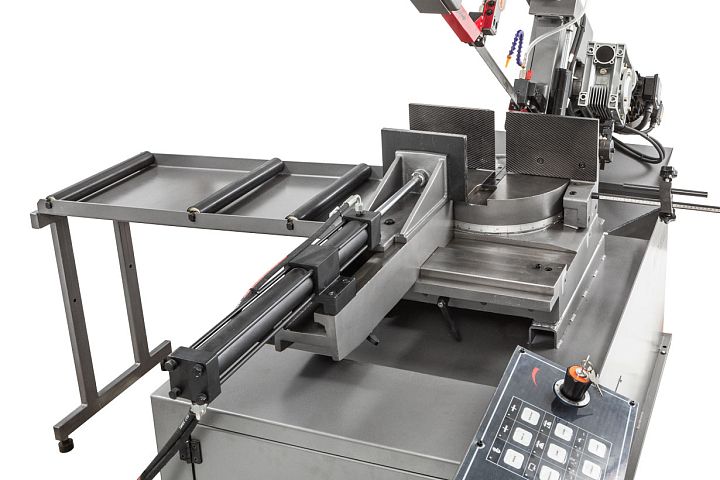

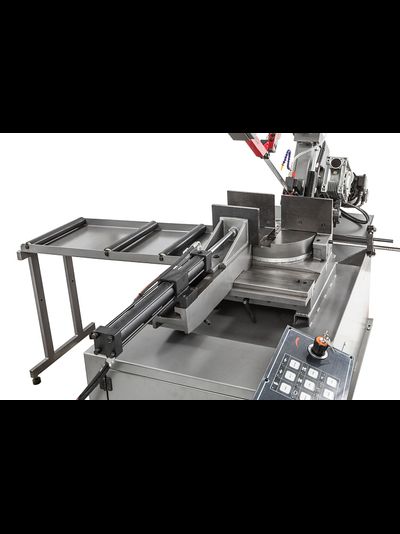

Гидравлические тиски с широкими рифлеными губками для быстрого и надежного зажима заготовки. Тиски легко перемещаются параллельно заготовке и дают возможность пилить под разными углами.

Регулировка усилия зажима губок гидравлических тисков для зажима тонкостенных труб и профилей

Входной рольганг облегчает установку тяжелой заготовки

Регулируемый концевой упор для серийных работ

Кордщетка для очистки ленточного полотна от стружки

Встроенная система подачи СОЖ через направляющие блоки

Ленточнопильный станок MBS-1318LS представляет собой традиционную модель промышленного оборудования, применяемого для серийного производства. Модель имеет конструкцию европейского типа. Тяжелая литая консоль и большие тиски с гидрозажимом, позволяют выполнять пиление металлических заготовок большого диаметра. Пиление под прямым углом допускает максимальный диаметр заготовки в 330 мм. Под углом в 45° станок способен осуществлять распил заготовок диаметром 305 мм. Особенность конструкции станка MBS-1318LS заключается в возможностях осуществлять распил прямоугольных заготовок, в том числе под углами -45°/+60°. Допускаемое сечение обрабатываемой заготовки при 90° составляет 250х460 мм, при пилении под углом +60° 205х250мм

Подъем и опускание тяжелой пильной рамы осуществляется с помощью гидравлической системы в полуавтоматическом режиме.

Плавная регулировка скорости движения полотна в диапазоне от 9 до 93 м/мин, позволяет подобрать нужный режим резания и повысить качество производимой детали. Инверторное управление двигателем позволяет поддерживать постоянную скорость движения полотна при изменении нагрузки.

Моторная группа состоит из мощного и экономичного электродвигателя 2,2кВт, обеспечивающего стабильную работу ленточного станка в различных скоростных режимах.

Модель MBS-1318LS имеет регулируемую направляющую для регулировки прохода ленточного полотна в зависимости от формы заготовки и ее диаметра. Направляющие блоки осуществляют позиционирование полотна непосредственно под прямым углом к поверхности обрабатываемой заготовки. Максимальная стойкость ленточного полотна обеспечивается подачей СОЖ в зону резания.

Входной рольганг облегчает установку тяжелой заготовки

Вес станка в полном снаряжении составляет 875 кг.

Комплектация

Биметаллическое ленточное полотно

Регулируемый концевой упор

Гидравлическая система

Система подвода СОЖ

Входной рольганг
