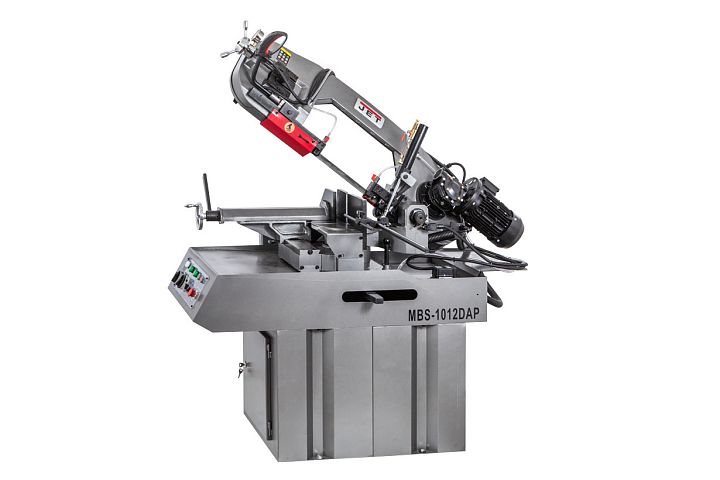

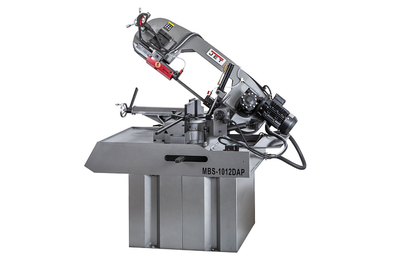

JET MBS-1012DAP ленточнопильный станок по металлу с гидроразгрузкой

Характеристики

Напряжение, В 400

Резка под углом (Диапазон поворота пильной рамы) -45°/+60°

Макс. Ø обработки при 90º Ø250

Зона обработки при 90°, мм Ø250, □315х190

Зона обработки при + 45° вправо, мм Ø210, □210x190

Зона обработки при + 60° вправо, мм Ø135, □135x150

Зона обработки при - 45° влево, мм Ø165, □190х165

Скорость движения полотна, м/мин 40, 80

Размеры ленточного полотна, мм 27 x 0,9 x 2825

Диаметр шкивов, мм 320

Высота стола, мм 960

Мощность двигателя, кВт 0,75/1,1

Ширина ленточного полотна, мм 27

Длина, мм 1700

Ширина, мм 850

Высота, мм 1800

Масса, кг 355

Длина в упаковке, см 163 (станок), 72 (тумба)

Ширина в упаковке, см 82 (станок), 56 (тумба)

Высота в упаковке, см 97 (станок), 60 (тумба)

Масса в упаковке, кг 405

Ленточнопильный станок MBS-1012DAP представляет собой традиционную модель промышленного оборудования, применяемого в заготовительном производстве. Модель имеет конструкцию европейского типа. Тяжелая литая консоль и большие тиски с ручным зажимом, позволяют выполнять пиление металлических заготовок большого диаметра. Пиление под прямым углом допускает максимальный диаметр заготовки в 250 мм. Под углом в 45° с поворотом в лево 165мм и в право 210мм. При повороте консоли на 60° в право – максимальный диаметр пиления 135мм.

Особенность конструкции станка MBS-1012DAP заключается в возможностях осуществлять распил и прямоугольных заготовок, в том числе под углами -45°/+60°.

Допускаемое сечение обрабатываемой заготовки при 90° составляет 315x190 мм, при пилении под углом -45°(влево) - 165x190мм, +45°(вправо) - 210x190мм. При повороте консоли на 60° в право – максимальный размер заготовки - 135x150mm

Опускание тяжелой пильной рамы и скорость регулировки осуществляется с помощью гидравлического цилиндра (гидроразгрузки), подъем пильной рамы – вручную.

Моторная группа состоит из мощного электродвигателя, работающего в 2-х режимах – 0,75кВт и 1,1кВт, обеспечивающего стабильную работу ленточного станка в различных скоростных режимах.

Две скорости движения полотна 40 и 80 м/мин позволяет пилить как трудно обрабатываемые, в т.ч. высоколегированные стали, так и легко обрабатываемые цветные сплавы, в т.ч. различные марки алюминия и получить самое высокое качество и производительность.

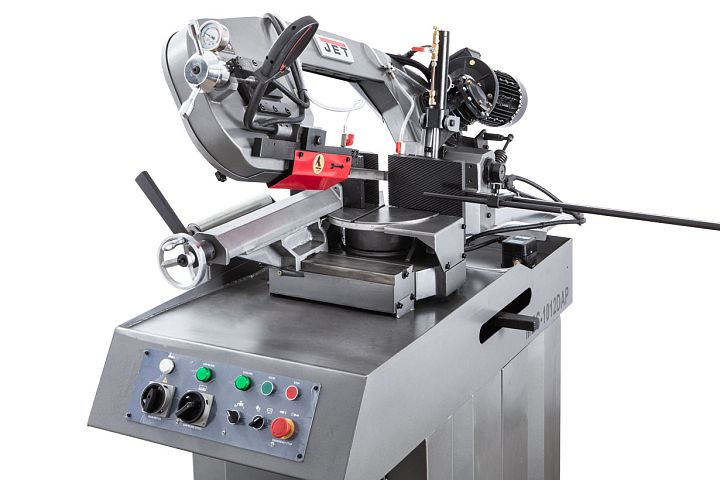

Модель MBS-1012DAP имеет регулируемую направляющую для регулировки прохода ленточного полотна в зависимости от формы заготовки и ее диаметра. Направляющие блоки осуществляют позиционирование полотна непосредственно под прямым углом к поверхности обрабатываемой заготовки. Максимальная стойкость ленточного полотна обеспечивается подачей СОЖ в зону резания.

Вес станка в полном снаряжении составляет 355 кг.

Комплектация

Биметаллическое ленточное полотно

Регулируемый концевой упор

Автоматический выключатель окончания распила

Ручные тиски

Закрытая подставка с системой СОЖ
