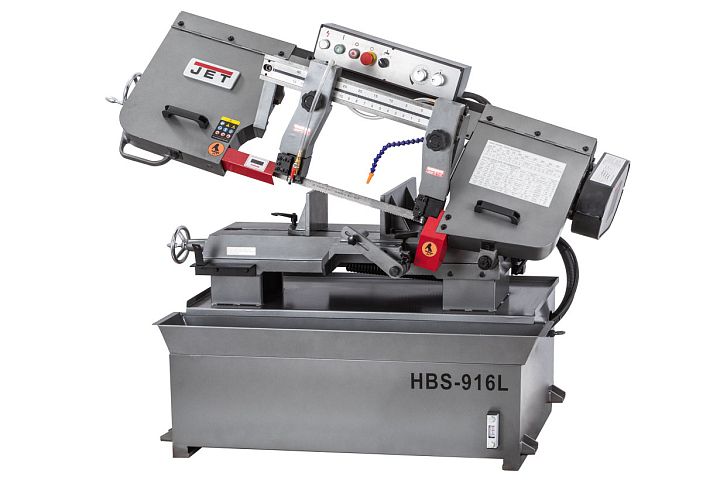

JET HBS-916L Ленточнопильный станок 400В

Характеристики

Напряжение, В 400

Резка под углом (Диапазон поворота пильной рамы) 0°/+45°

Макс. Ø обработки при 90º Ø229

Зона обработки при 90°, мм Ø229, □127х380

Зона обработки при +45º Ø150, □150x190

Скорость движения полотна, м/мин 29, 50, 73, 95

Размеры ленточного полотна, мм 27 x 0,9 x 3035

Диаметр шкивов, мм 318

Высота стола, мм 655

Мощность двигателя, кВт 1,5

Ширина ленточного полотна, мм 27

Объем бака СОЖ, л 23

Длина, мм 1670

Ширина, мм 550

Высота, мм 1630

Масса, кг 300

Длина в упаковке, см 181

Ширина в упаковке, см 78

Высота в упаковке, см 123

Масса в упаковке, кг 385

Съемный поддон для сбора стружки и легкой чистки

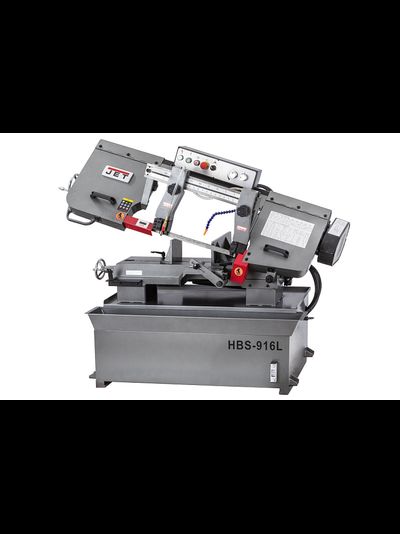

Ленточнопильный станок HBS-916L представляет собой традиционную модель американского типа, применяемого для серийного производства. Тяжелая литая консоль и большие механические тиски позволяют выполнять пиление металлических заготовок большого диаметра. Пиление под прямым углом допускает максимальный диаметр заготовки в 229 мм. Под углом в 45° станок способен осуществлять распил заготовок диаметром 150 мм. Особенность конструкции станка HBS-916L заключается в возможностях осуществлять распил прямоугольных заготовок. Допускаемое сечение обрабатываемой заготовки составляет 127х380 мм.

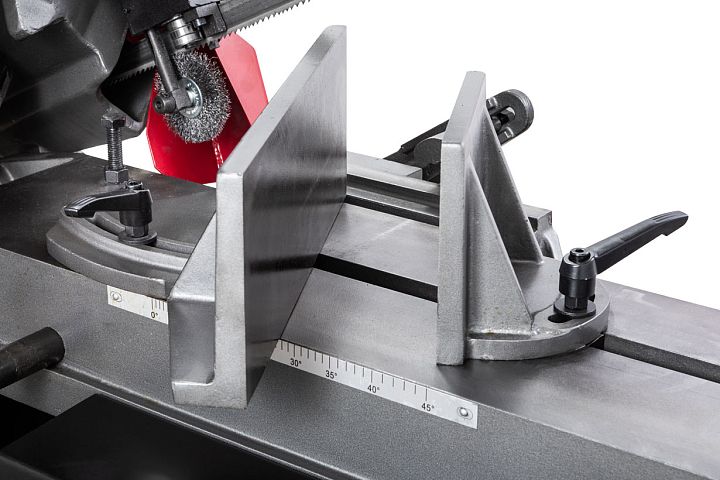

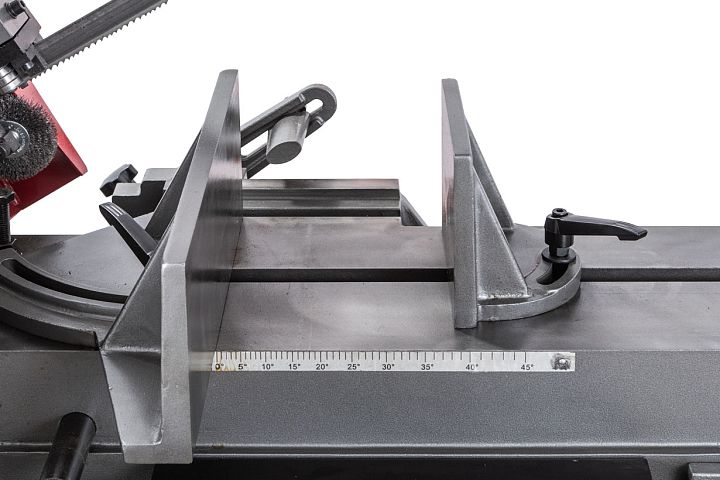

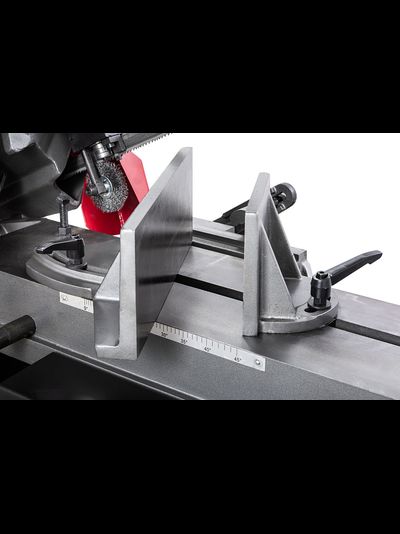

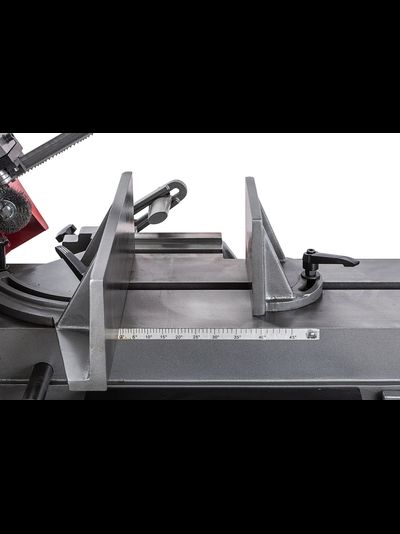

Процесс установки заготовок под нужным углом осуществляется за счет имеющихся механических тисков, оборудованных поворотными губками. Подъем и опускание тяжелой пильной рамы осуществляется за счет функционирования системы гидроразгрузки. С помощью гидроцилиндра можно осуществить регулировку скорости опускания консоли. Необходимое прижимное усилие рамы на обрабатываемую заготовку осуществляется за счет веса консоли.

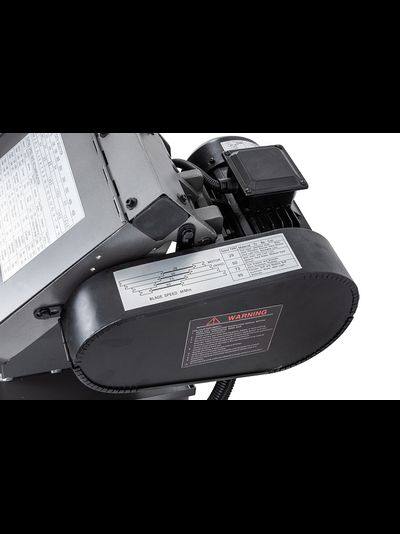

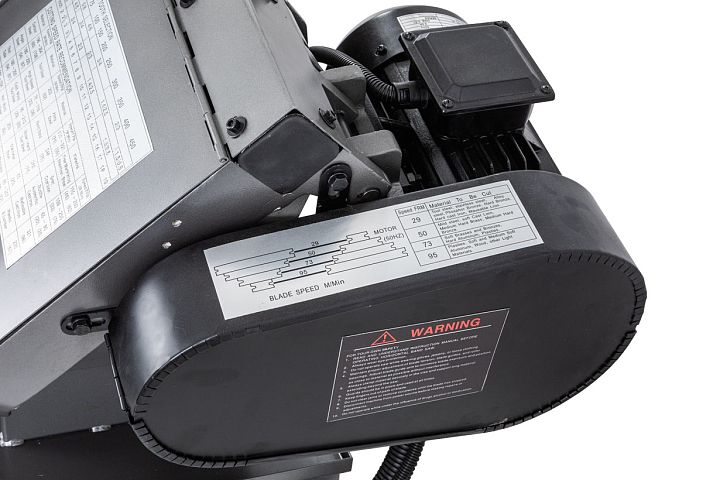

Моторная группа состоит из мощного электродвигателя - 1,5 кВт, обеспечивающего стабильную работу ленточного станка в различных скоростных режимах. Ременная передача позволяет осуществлять пиление заготовок на скоростях движения ленточного полотна в 29, 50, 73 и 95 м/мин. Управление работой станка осуществляется с пульта управления, установленного на консоли. Оборудование оснащено кнопкой аварийной остановки.

Модель HBS-916L имеет регулируемые направляющие, предназначенные для прохода ленточного полотна в зависимости от формы заготовки и ее диаметра. Наличие направляющих предотвращает возникновение вибрации полотна, уход полотна в сторону. Направляющие укомплектованы блоком подшипников и твердосплавными сухарями, осуществляющими позиционирование полотна непосредственно под прямым углом к поверхности обрабатываемой заготовки. Качество пиления обеспечивается подачей СОЖ в зону резания. Сила натяжения полотна обеспечивается поворотом маховика, установленного в левой, торцевой части консоли. Ленточнопильный станок оборудован поддоном для сбора стружки и отработанной жидкости. Вес станка в полном снаряжении составляет 300 кг.

Комплектация

Биметаллическое ленточное полотно

Регулируемый концевой упор

Система гидроразгрузки

Автоматический выключатель окончания распила

Система подвода СОЖ

Концевые выключатели крышек
