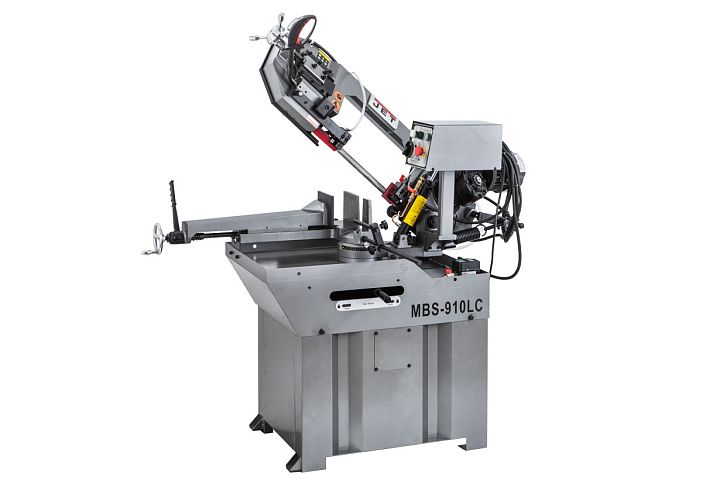

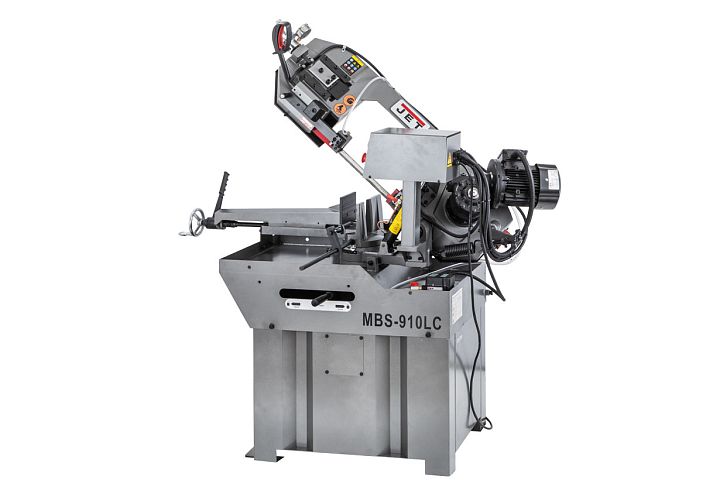

JET MBS-910LC Ленточнопильный станок 400В

Характеристики

Напряжение, В 400

Резка под углом (Диапазон поворота пильной рамы) 0°/+60°

Макс. Ø обработки при 90º Ø227

Зона обработки при 90°, мм Ø227, □220, □260х210

Зона обработки при + 45° вправо, мм Ø150, □145, □200x125

Зона обработки при +60º Ø90, □85

Скорость движения полотна, м/мин 34, 68

Размеры ленточного полотна, мм 27 х 0,9 х 2455

Диаметр шкивов, мм 295

Высота рабочего стола, мм 850

Мощность двигателя, кВт 0,75/1,1

Ширина ленточного полотна, мм 27

Длина, мм 1720

Ширина, мм 880

Высота, мм 1810

Масса, кг 220

Длина в упаковке, см 145

Ширина в упаковке, см 72

Высота в упаковке, см 102

Масса в упаковке, кг 275

Ленточнопильный станок MBS-910LC представляет собой традиционную модель станков европейского типа, предназначенных для промышленного использования. Станок рассчитан на пиление круглых металлических заготовок под прямым углом максимально допустимого диаметра 227 мм. Особенности конструкции заключаются в возможностях поворота пильной рамы для обработки заготовок под разными углами. Угол поворота пильной рамы вправо составляет 60°. Максимальный диаметр заготовки для пиления под углом 45° составляет 150мм, при установке консоли под углом 60° – 90 мм. Станок MBS-910LC оборудован системой гидроразгрузки, с помощью которой осуществляется опускание консоли. Поднятие консоли обеспечивается оператором с помощью работы пружины–компенсатора. Наличие гидроцилиндра позволяет регулировать скорость подачи рамы в зону резания.

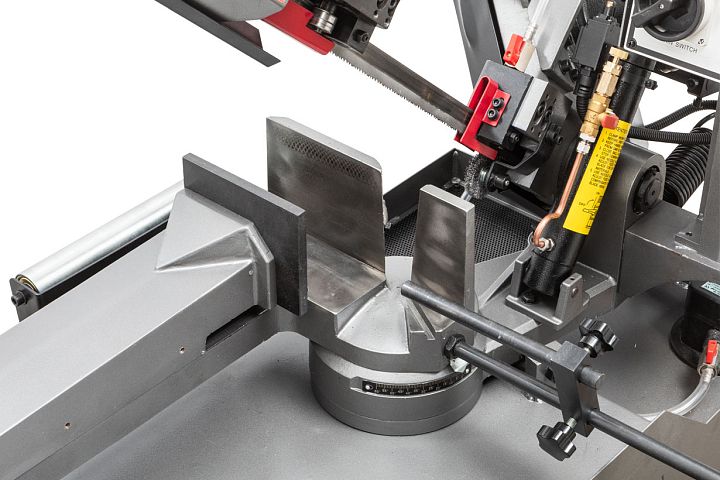

Ленточнопильный станок оборудован быстрозажимными тисками, используя которые можно добиться высокой производительности работ. Консоль станка имеет направляющие, передвижение которых позволяет регулировать проход ленточного полотна, повысить качество распила и ограничить уводку полотна в сторону. Направляющие оснащены подшипниками, выполняющими функцию позиционирования ленточного полотна в вертикальном положении относительно обрабатываемой заготовки. Станок имеет тензометр, фиксирующий силу натяжения ленточного полотна. Регулировка силы натяжения осуществляется вручную.

Модель оборудована мощным электродвигателем – 1,1 кВт, обеспечивающий пиление заготовок в 2-х скоростном режиме – 34 и 68 м/мин. Переключение скоростей осуществляется путем изменения количества полюсов на двигателе. Управление станком осуществляется через панель управления. Для экстренной остановки станка предусмотрена кнопка аварийного выключения. Станок имеет систему подачи СОЖ, оборудован удобной тумбой-подставкой, для сбора стружки и отработанной охлаждающей жидкости. Вес всего оборудования составляет 220 кг.

Комплектация

Биметаллическое ленточное полотно

Регулируемый концевой упор

Автоматический выключатель окончания распила

Система гидроразгрузки

Закрытая подставка с системой СОЖ

Быстрозажимные тиски

Опорный направляющий ролик для легкой установки тяжелых заготовок

Руководство по эксплуатации
