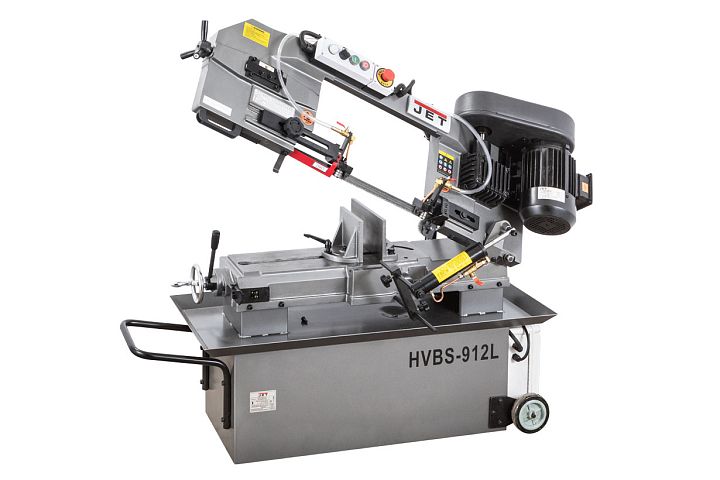

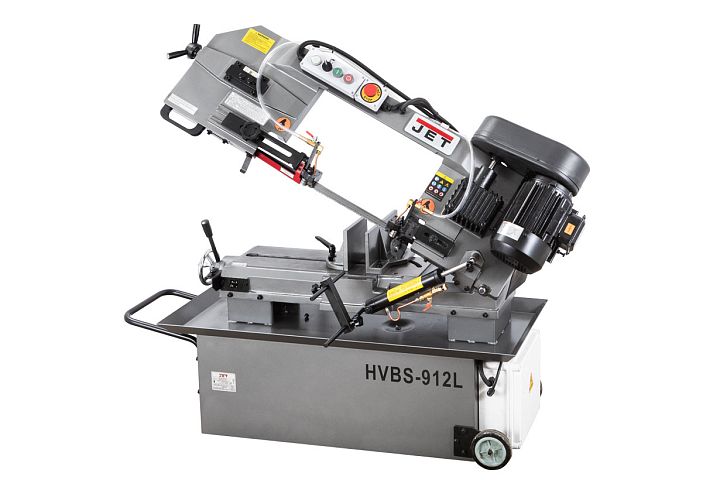

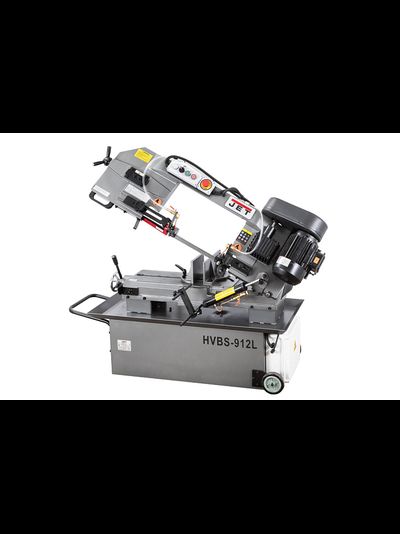

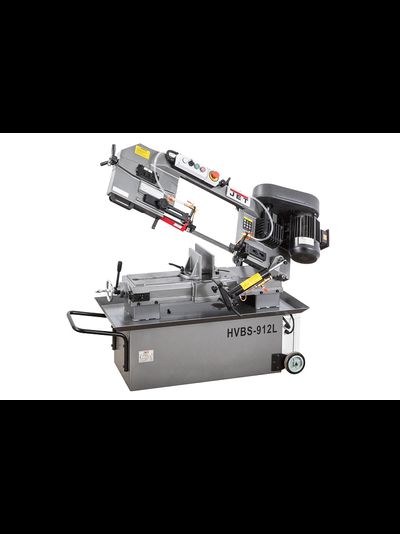

JET HVBS-912L Ленточнопильный станок 400В

Характеристики

Напряжение, В 400

Резка под углом (Диапазон поворота пильной рамы) 0°/+45°

Макс. Ø обработки при 90º Ø229

Зона обработки при 90°, мм Ø229, □178х305

Зона обработки при +45º Ø150, □127x150

Скорость движения полотна, м/мин 26, 50, 73, 95

Размеры ленточного полотна, мм 27 x 0,9 x 2655

Диаметр шкивов, мм 318

Высота стола, мм 525

Мощность двигателя, кВт 1,1

Ширина ленточного полотна, мм 27

Объем бака СОЖ, л 8

Длина, мм 1390

Ширина, мм 440

Высота, мм 1500

Масса, кг 190

Длина в упаковке, см 154

Ширина в упаковке, см 59

Высота в упаковке, см 115

Масса в упаковке, кг 252

Ленточнопильный станок HBS-912L представляет собой традиционную модель американского типа, применяемого для серийного производства. Тяжелая литая консоль и большие механические тиски позволяют выполнять пиление металлических заготовок большого диаметра. Пиление под прямым углом допускает максимальный диаметр заготовки в 229 мм и прямоугольных, с сечением 178х305мм. Под углом в 45° станок способен осуществлять распил заготовок диаметром 150 мм и прямоугольных, с сечением 127х150 мм.

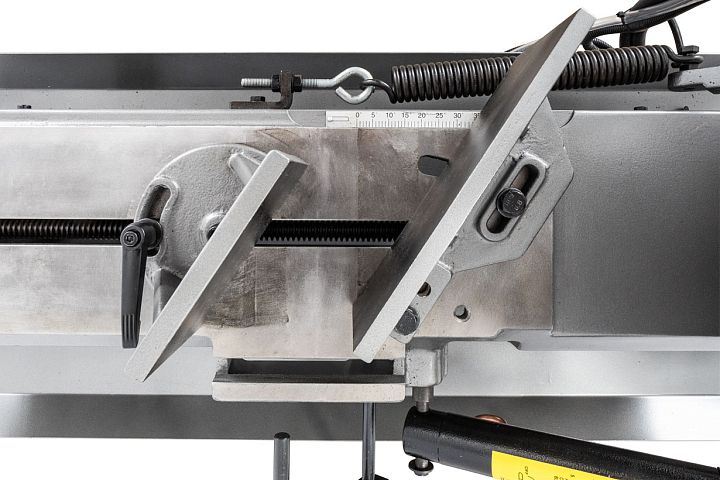

Процесс установки заготовок под нужным углом осуществляется за счет имеющихся механических тисков, оборудованных поворотными губками. Подъем и опускание тяжелой пильной рамы осуществляется за счет функционирования системы гидроразгрузки. С помощью гидроцилиндра можно осуществить регулировку скорости опускания консоли. Необходимое прижимное усилие рамы на обрабатываемую заготовку осуществляется за счет веса консоли.

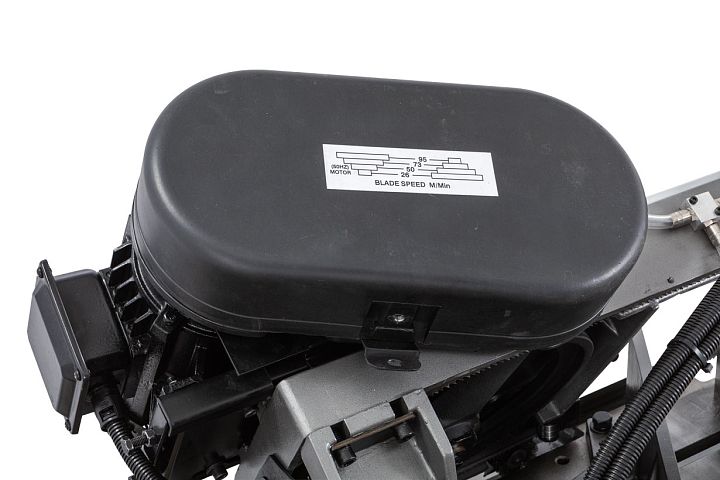

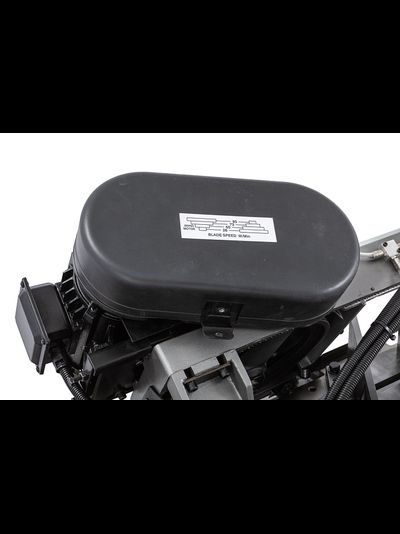

Моторная группа состоит из мощного электродвигателя - 1,1 кВт, обеспечивающего стабильную работу ленточного станка в различных скоростных режимах. Ременная передача позволяет осуществлять пиление заготовок на скоростях движения ленточного полотна в 26, 50, 73 и 95 м/мин. Управление работой станка осуществляется с пульта управления, установленного на консоли. Оборудование оснащено кнопкой аварийной остановки.

Модель HBS-912L имеет регулируемые направляющие, предназначенные для прохода ленточного полотна в зависимости от формы заготовки и ее диаметра. Наличие направляющих предотвращает возникновение вибрации полотна, уход полотна в сторону. Направляющие укомплектованы блоком подшипников и твердосплавными сухарями, осуществляющими позиционирование полотна непосредственно под прямым углом к поверхности обрабатываемой заготовки. Качество пиления обеспечивается подачей СОЖ в зону резания. Сила натяжения полотна обеспечивается поворотом маховика, установленного в левой, торцевой части консоли. Ленточнопильный станок оборудован поддоном для сбора стружки и отработанной жидкости. Вес станка в полном снаряжении составляет 190 кг.

Комплектация

Биметаллическое ленточное полотно

Регулируемый концевой упор

Система гидроразгрузки

Автоматический выключатель окончания распила

Система подвода СОЖ

Концевые выключатели крышек
