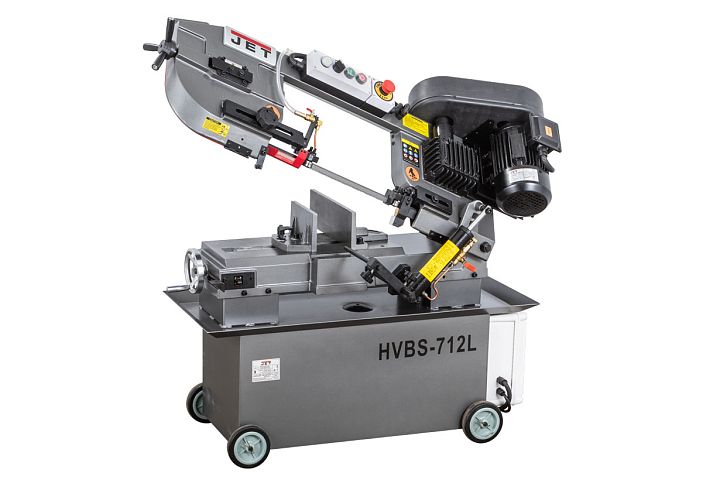

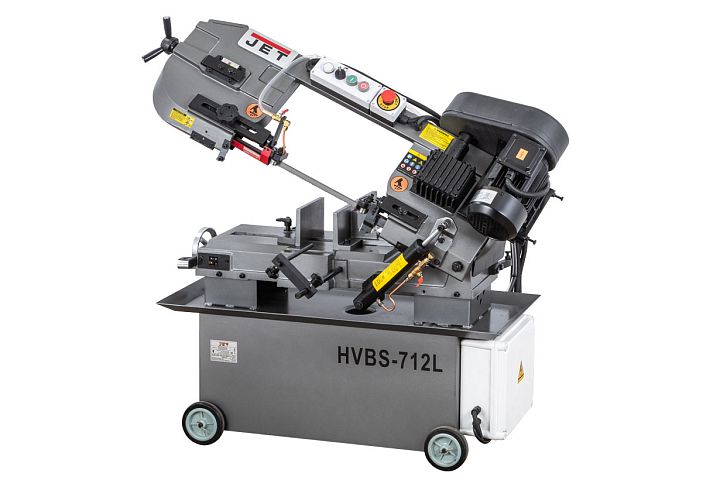

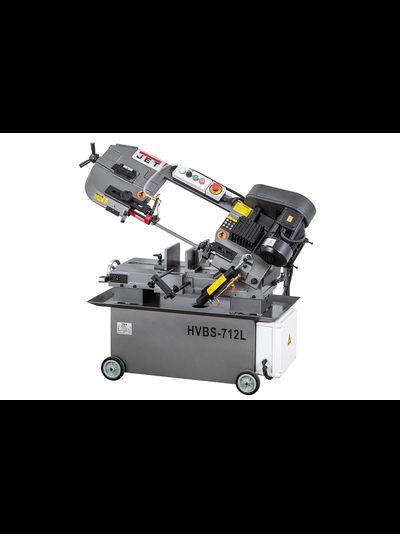

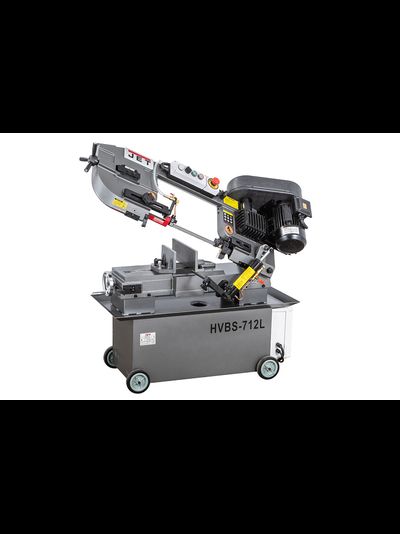

JET HVBS-712L Ленточнопильный станок 400В

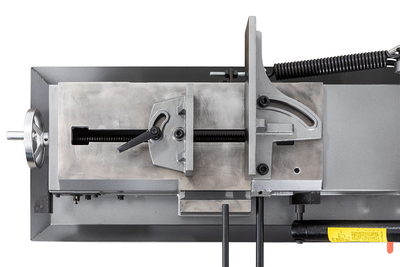

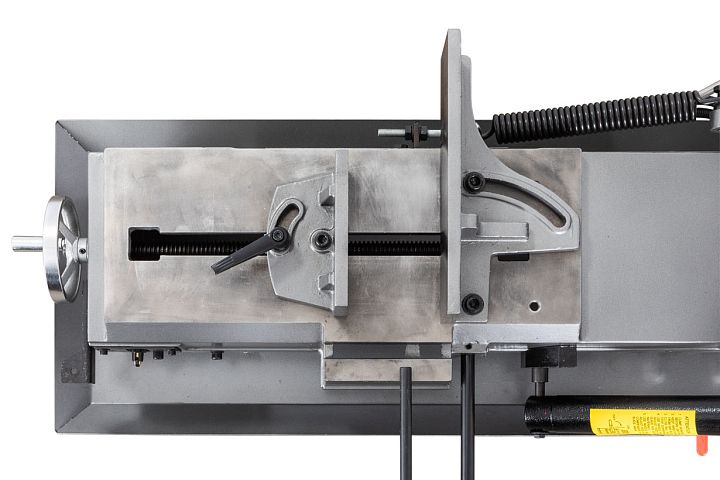

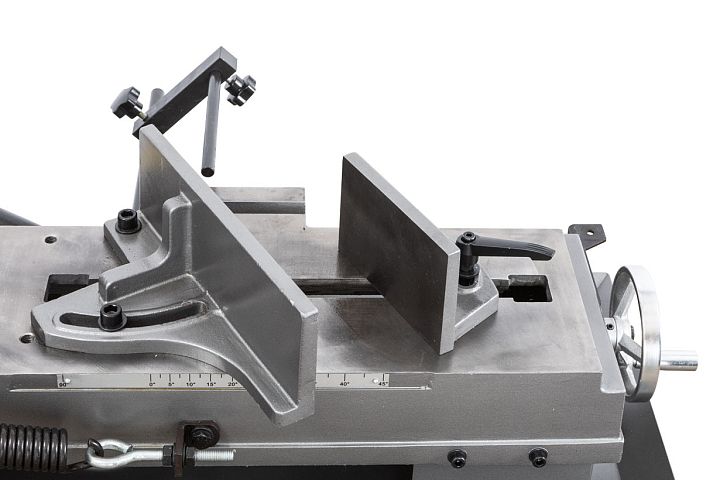

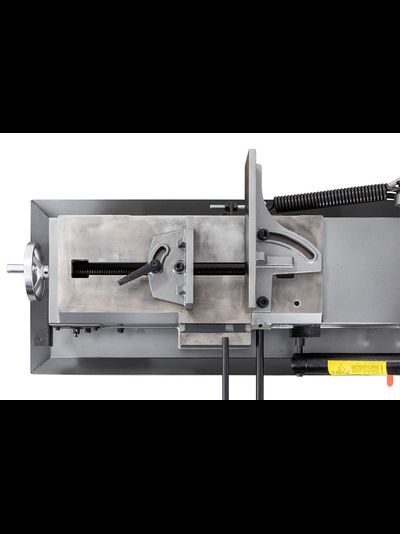

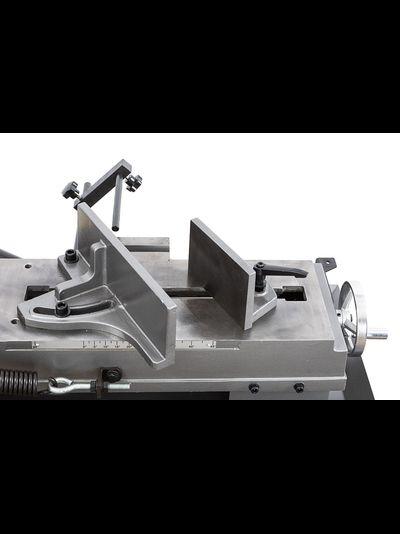

Ленточнопильный станок HVBS-712L является представителем линейки моделей американского типа, с поворотными губками тисков. Станок используется для работы на производстве, для работы в промышленных условиях. Конструкция ленточнопильного станка позволяет осуществлять распил круглых металлических заготовок под прямым углом, максимальный диаметр которых составляет 178 мм, под углом в 45° - 127 мм. Смена позиции заготовок для определения угла распила, осуществляется путем переустановки губок механических тисков в необходимое положение. Угол распила определяется в соответствии с делениями шкалы.

Тяжелая литая консоль оборудована механизмом гидроразгрузки, с помощью которого уменьшается нагрузка на оператора при поднятии и опускании пильной рамы. Наличие гидроцилиндра создает необходимое прижимное усилие пильной рамы на обрабатываемую заготовку.

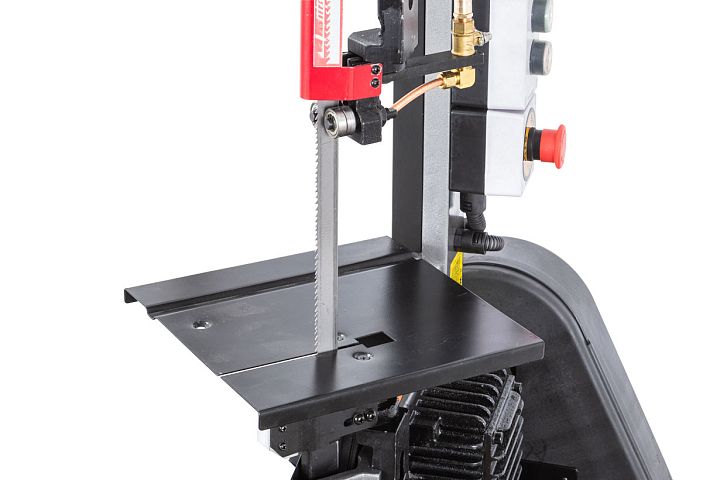

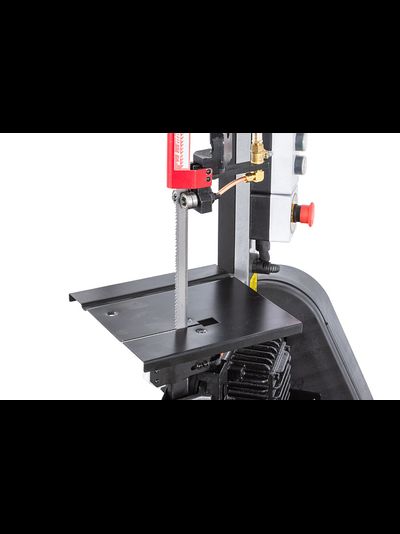

Сила прижима консоли и скорость подачи рамы регулируется с помощью гидроцилиндра. Модель HVBS-712L позволяет осуществлять распил заготовок в вертикальном положении.

Ленточнопильный станок оснащен экономичным асинхронным двигателем, мощностью 0,75 кВт, с электропитанием от промышленной сети в 400В.

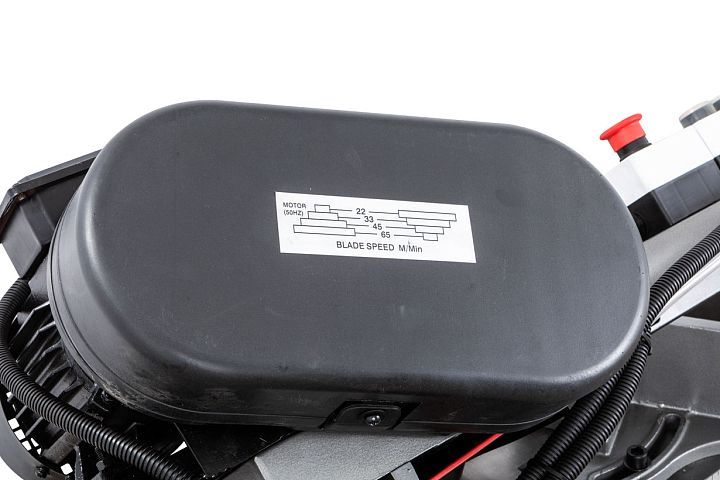

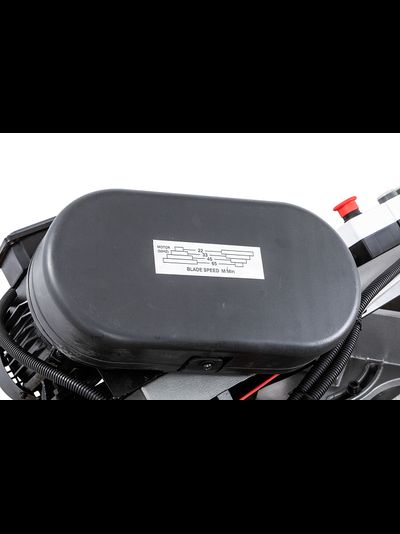

Ременная передача позволяет осуществлять смену скорости движения ленточного полотна. Станок может выполнять распил заготовок в четырех режимах скорости движения полотна 22, 33, 45 и 65 м/мин. Включение двигателя осуществляется через блок управления.

Модель оборудована кнопкой аварийной остановки двигателя, имеет тензометр, с помощью которого можно регулировать силу натяжения ленточной пилы.

Модель HVBS-712L имеет направляющие, передвигающиеся по консоли. С помощью направляющих можно установить оптимальную величину прохода пилы, повышая качество распила и увеличивая срок эксплуатации ленточного полотна. Направляющие оснащены подшипниками, регулирующими позиционирование ленточной пилы относительно обрабатываемой заготовки, обеспечивая точность распила. На нижней части пильной рамы установлена кордщетка для очистки полотна от стружки. Станок оборудован системой подачи СОЖ непосредственно в зону резания. Натяжение ленточного полотна регулируется вручную.

Вес оборудования вместе с тумбой-подставкой составляет 140 кг.

Характеристики

Напряжение, В 400

Резка под углом (Диапазон поворота пильной рамы) 0°/+45°

Макс. Ø обработки при 90º Ø178

Зона обработки при 90°, мм Ø178, □178x305

Зона обработки при + 45° вправо, мм Ø127, □120х125

Скорость движения полотна, м/мин 22, 33, 45, 65

Размеры ленточного полотна, мм 20 х 0,9 х 2362

Диаметр шкивов, мм 295

Высота рабочего стола, мм 560

Мощность двигателя, кВт 0,75

Диапазон поворота губок тисков 0°-45°

Резка под углом 0°/+45°

Объем бака СОЖ, л 8

Мощность мотора СОЖ 0,1 кВт

Ширина ленточного полотна, мм 20

Длина, мм 1300

Ширина, мм 400

Высота, мм 1670

Масса, кг 140

Длина в упаковке, см 130

Ширина в упаковке, см 51

Высота в упаковке, см 115

Масса в упаковке, кг 180

Комплектация

Биметаллическое ленточное полотно

Регулируемый концевой упор

Автоматический выключатель окончания распила

Ручные тиски

Закрытая подставка с системой СОЖ
