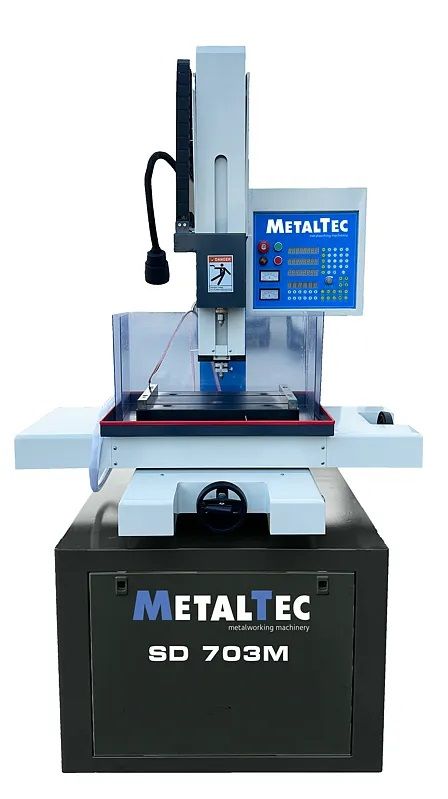

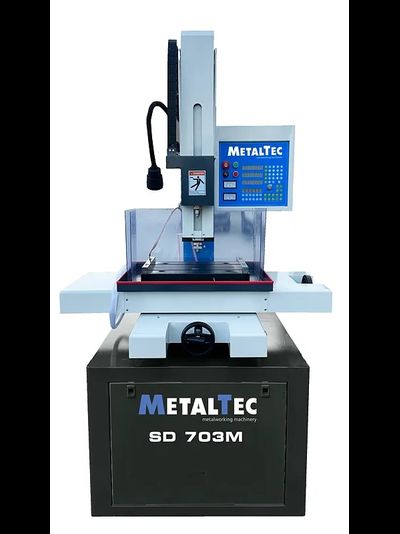

MetalTec SD 703M Электроэрозионный сверлильный станок (Супердрель)

Станок применяется для получения глубоких отверстий в заготовках диаметром от 0,3 до 3 мм и отношении глубины к диаметру 200 : 1 состоящих из токопроводящих материалов;

Зубчатые передачи, шестерни, звёздочки, венцы, зубчатые и храповые рейки – сверление технологических отверстий для дальнейшей обработки на станках электроэрозионных MetalTec серии DK77 и SL.

Труднообрабатываемые материалы: закалённая сталь, твёрдый сплав, алюминий, титан, магниты, тонкостенные детали

Технические характеристики

Диаметр электродов (мм)

0,3 – 3,0

Максимальная длина электрода (мм)

400

Рабочий стол

Размер рабочего стола (мм)

320 * 440

Перемещение по осям X и Y (мм)

300 * 400

Расстояние между направляющей и рабочим столом (мм)

360

Высота рабочего стола (мм)

920

Шпиндель

Ход шпинделя (мм)

300

Ход сервопривода шпинделя (мм)

270

Скорость вращения поворотной головки (ось R) (мм / мин)

20-120

Габаритные размеры

Длина (мм)

1060

Ширина (мм)

750

Высота (мм)

 1700

Вес (кг)

 650

Электропитание

Максимальный ток обработки (А)

30

Потребляемая мощность (КВт)

3,5

Тип подключения (В/Гц)

380 / 50

Другие параметры

Максимальный вес устанавливаемой заготовки (кг)

250

Максимальная скорость сверления углеродистой стали (мм/мин)

70

Точность позиционирования по осям X, Y, Z (мм)

0,005

Объем бака для рабочей жидкости (литр)

25

Рабочее давление (МПа)

7
