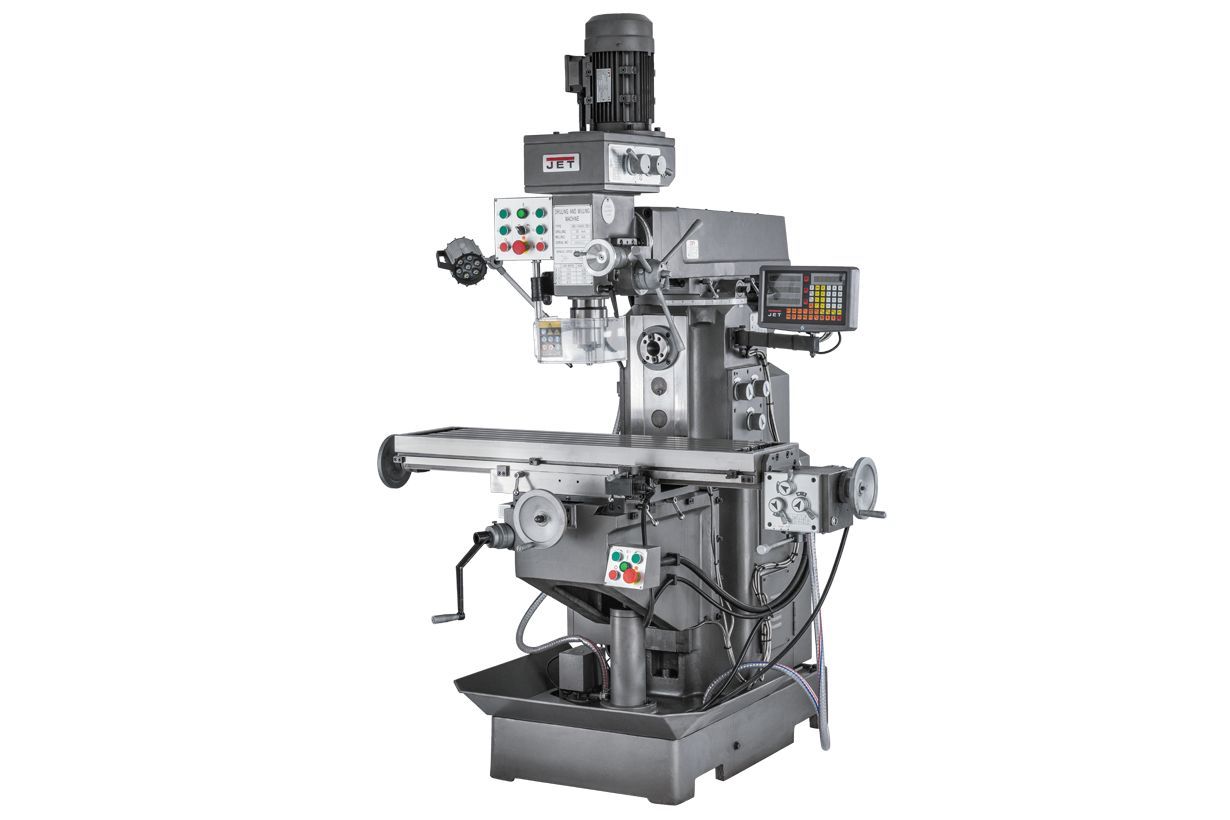

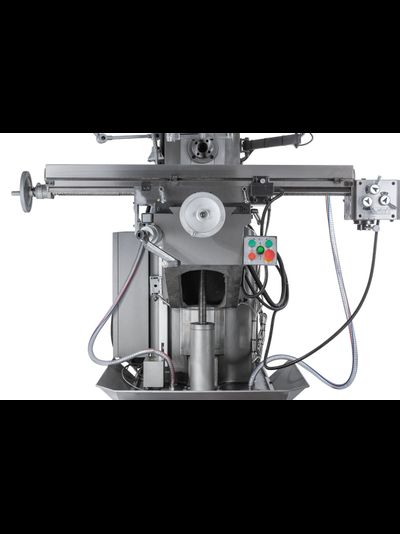

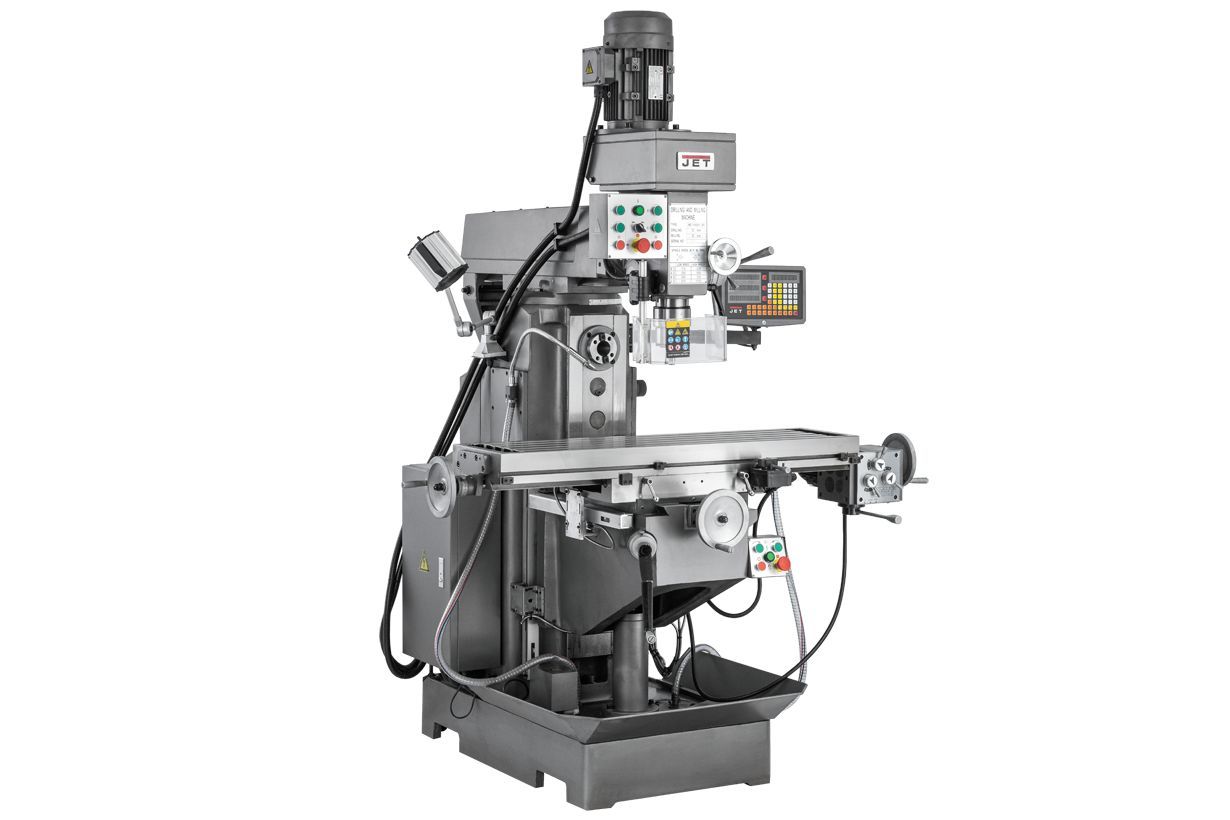

JET JMD-1144GHV DRO Широкоуниверсальный фрезерный станок

Артикул: 50000929T

JET JMD-1144GHV DRO Широкоуниверсальный фрезерный станок

1125000 руб.

Артикул: 50000929T

Купить в 1 клик

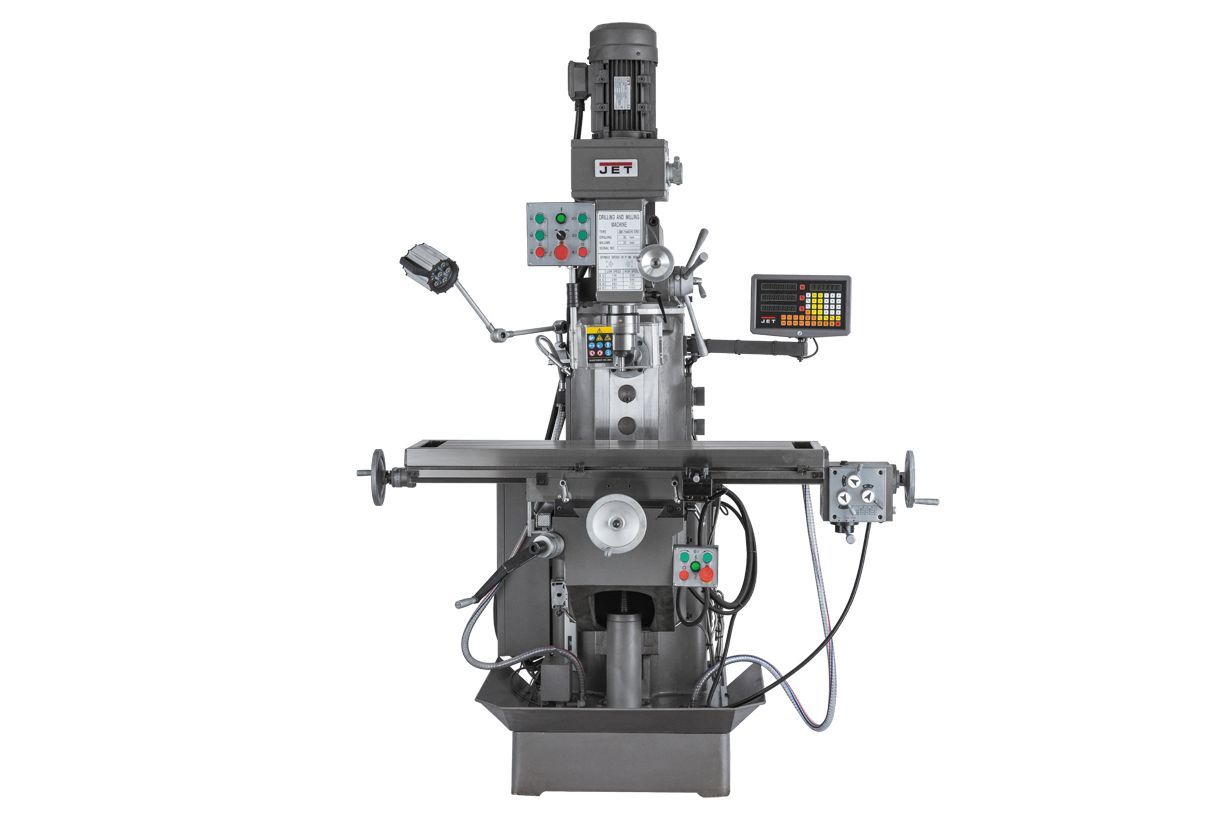

Широкоуниверсальный консольно-фрезерный станок JET JMD-1144GHV DRO, благодаря своим уникальным возможностям, богатой комплектации и конкурентоспособной цене интересен широкому кругу потребителей. Это более продвинутая модель в сравнении с моделями JMD-939

Станок может с одинаковой эффективностью применяться промышленными предприятиями самого различного уровня, профильными и многопрофильными мастерскими, конструкторскими учреждениями, исследовательскими институтами и т.д.

Описание

На станке JET JMD-1144GHV DRO можно производить сверление отверстий до диаметра 30 мм и фрезеровать концевыми фрезами до диаметра 20 мм. На станке установлены вертикальный шпиндель мощностью 1,5 кВт и горизонтальный шпиндель 2,2кВт со скоростями вращения в диапазонах 115-1750 и 40-1300 об/мин соответственно. Расстояния между вертикальным шпинделем и столом от 70 до 420 мм, вертикальным шпинделем до колонны от 200 до 650 мм; горизонтальный шпиндель-стол – от 15 до 365мм. Выбор скоростей вертикального шпинделя осуществляется с помощью 8-ми ступенчатой коробки скоростей и имеет предустановленные скорости: 115, 230, 290, 360, 580, 720, 875, 1750 об/мин.

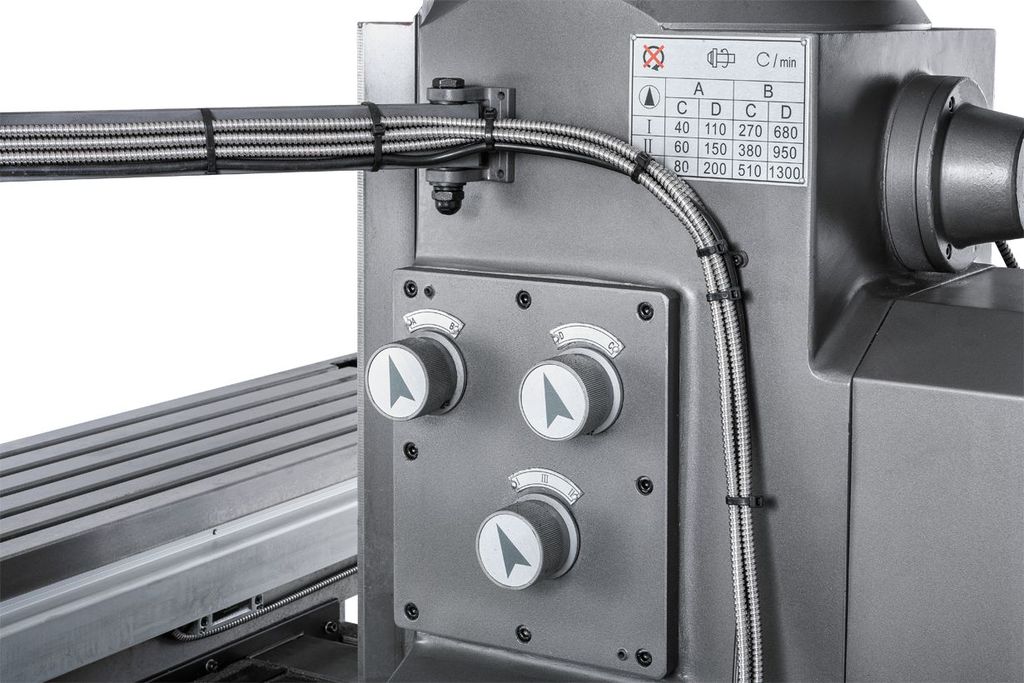

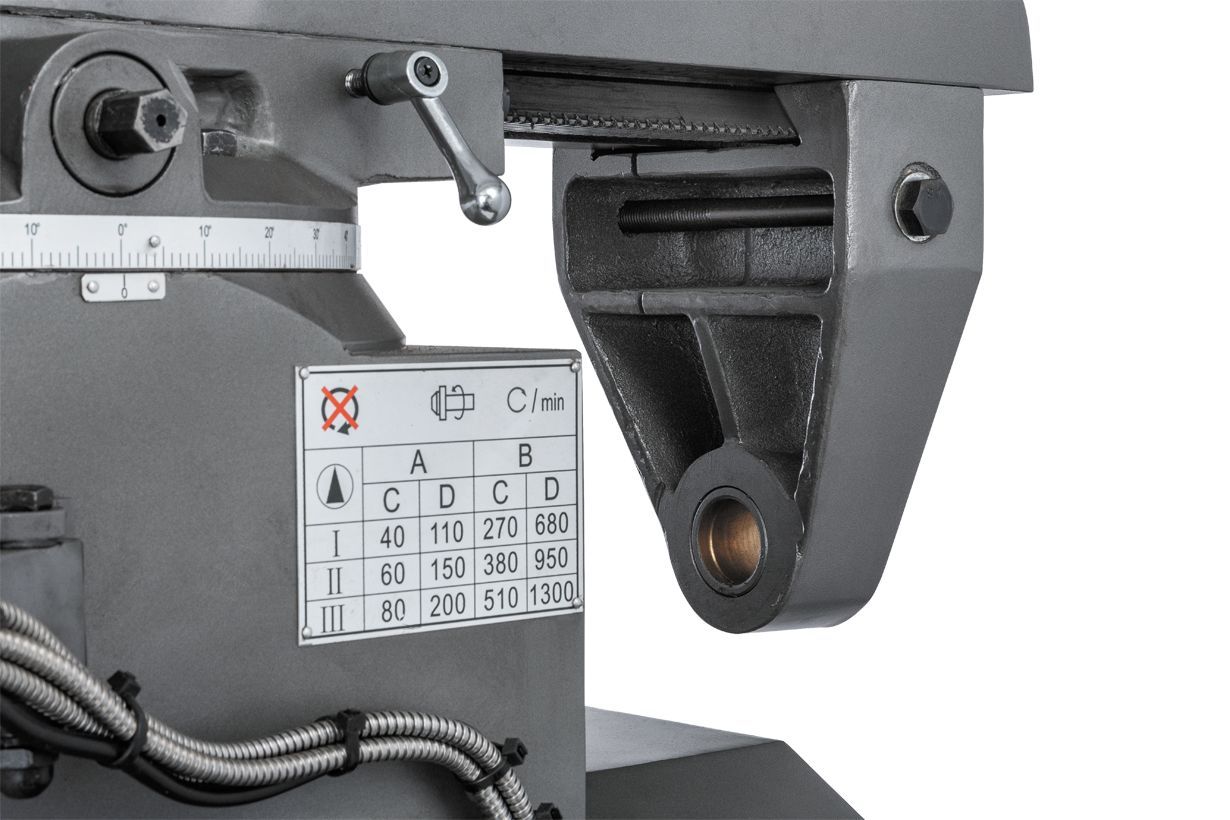

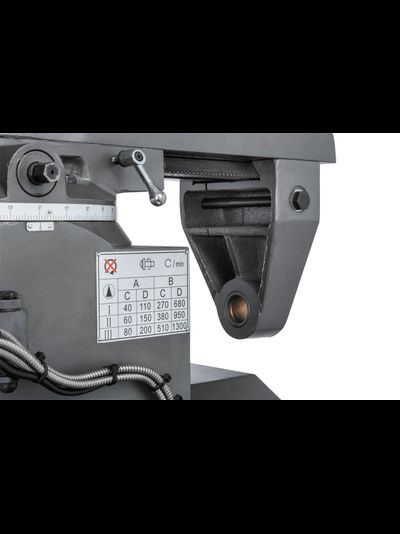

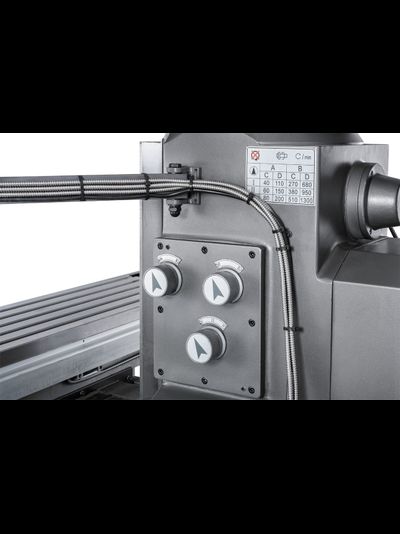

Скорость вращения горизонтального шпинделя изменяется с помощью 12-ти ступенчатой коробки скоростей со следующими значениями: 40, 60, 80, 110, 150, 200, 270, 380, 510, 680, 950, 1300 об/мин.

Для удобства работы фрезерная головка имеет механизм наклона влево или вправо в вертикальной плоскости на 90° и поворота консоли на 360° в горизонтальной плоскости.

Горизонтальный и вертикальный шпиндели имеют функцию реверса.

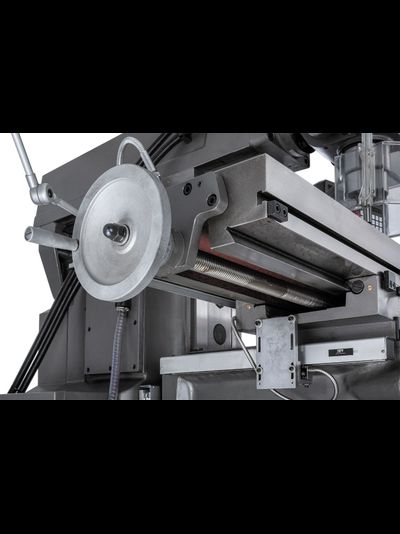

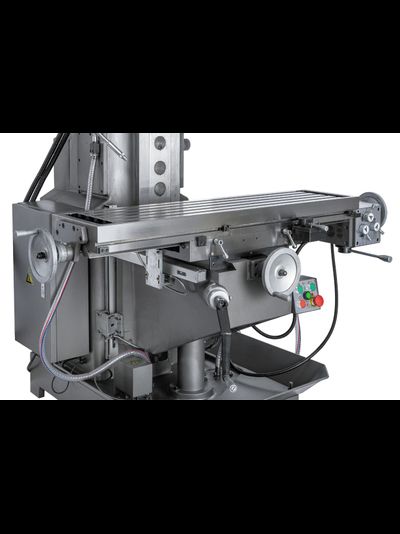

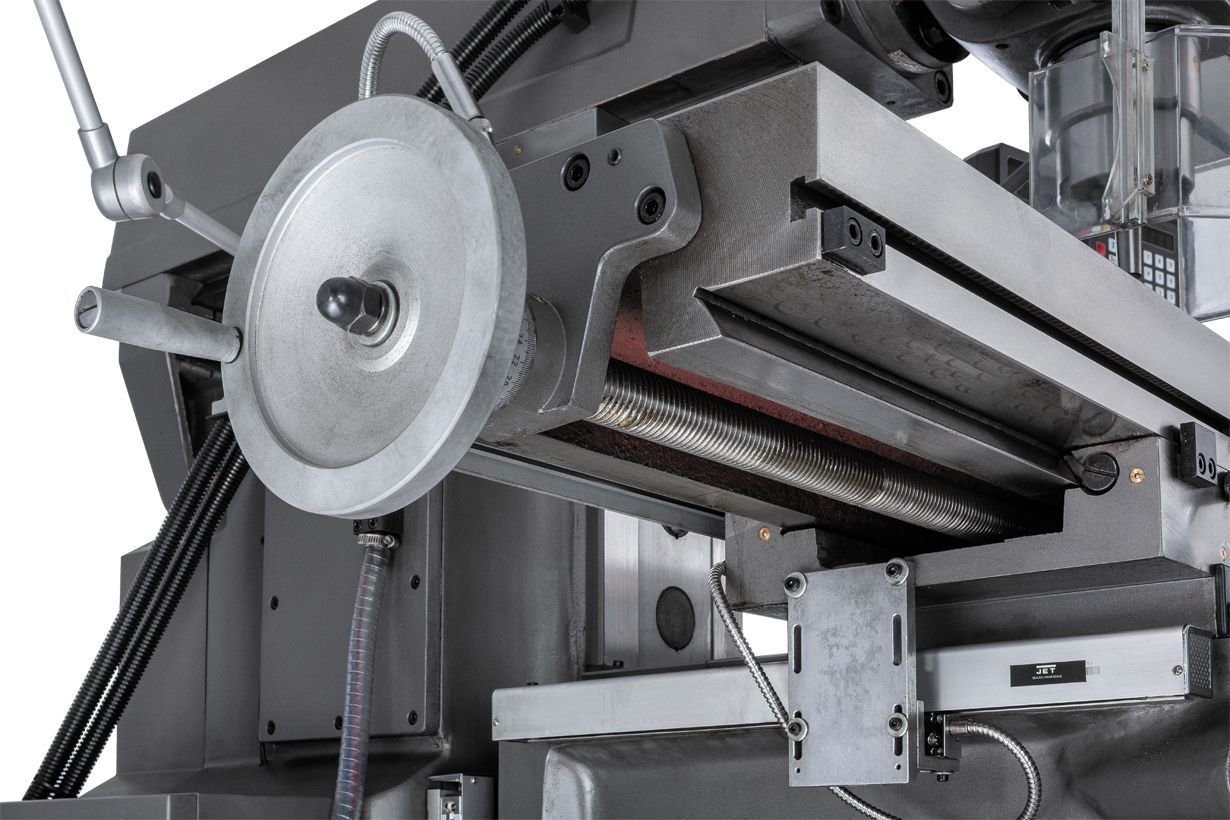

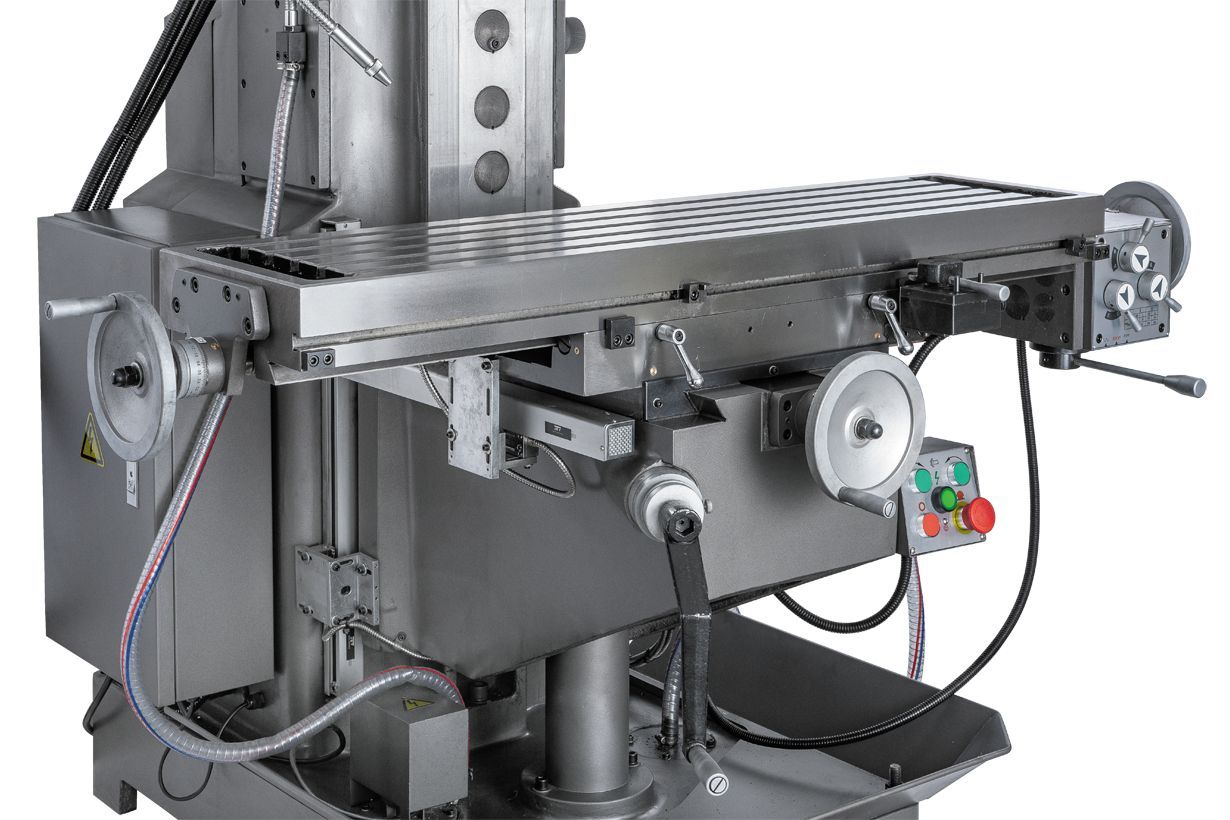

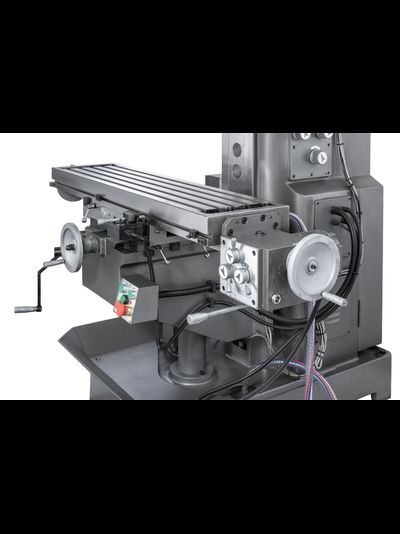

Рабочий стол станка имеет размер 1120х280 мм, ход стола по осям Х и Y – 600х270мм. Для осуществления автоматической подачи стола по оси X станок оснащен коробкой скоростей с 8-мью скоростями: 16, 26, 45, 67, 100, 150, 255, 380 мм/мин.

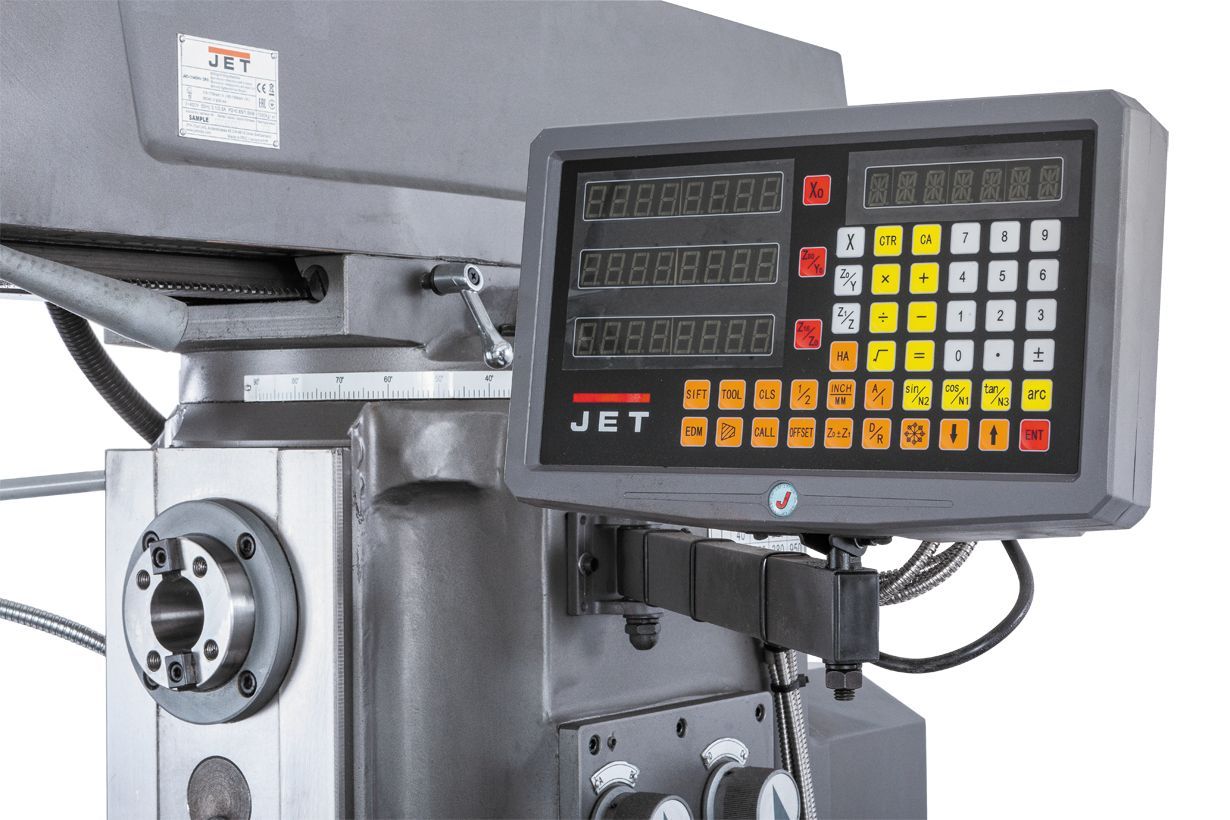

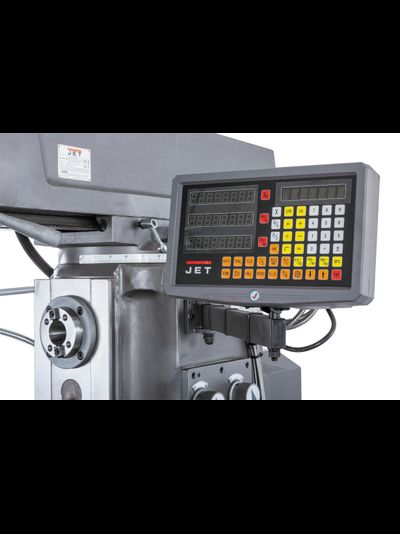

Для повышения точности и скорости обработки широкоуниверсальным станок JET JMD-1144GHV DRO оснащен Устройством цифровой индикации (УЦИ), по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак, а также системой подачи СОЖ, имеет лампу освещения рабочей зоны и ряд других полезных опций.

Характеристики

Максимальный диаметр сверления сталь, мм 30

Максимальный диаметр торцевой фрезы, мм 63

Максимальный диаметр концевой фрезы, мм 20

Вертикальный шпиндель

Количество скоростей вертикального шпинделя, шт 8

Частота вращения вертикального шпинделя, об/мин 115-1750

Мощность двигателя вертикального шпинделя, кВт 1,5

Конус вертикального шпинделя ISO 40 (DIN 2080)

Диапазон наклона фрезерной головки, град ±90⁰

Поворот консоли фрезерной головки в горизонтальной плоскости, град ±360⁰

Ход пиноли шпинделя, мм 120

Расстояние от вертикального шпинделя до колонны, мм 200-650

Расстояние от вертикального шпинделя до стола, мм 70-420

Горизонтальный шпиндель

Количество скоростей горизонтального шпинделя, шт 12

Частота вращения горизонтального шпинделя, об/мин 40-1300

Мощность двигателя горизонтального шпинделя, кВт 2,2

Конус горизонтального шпинделя ISO 40 (DIN2080)

Расстояние от горизонтального шпинделя до стола, мм 15-365

Фрезерный стол

Размер стола по оси X и Y, мм 1120х280

Ход стола по оси X и Y, мм 600х270

Количество подач по оси X, шт. 8

Автоматическая подача по оси Х, мм/мин 16-380

Ширина Т-образного паза, мм (5) 14

Максимальная нагрузка на стол, кг 150

Тип станка Металл

Напряжение, В 400

Страна производителя Китай

Длина, мм 1600

Ширина, мм 1500

Высота, мм 2200

Масса, кг 1300

Длина в упаковке, см 160

Ширина в упаковке, см 145

Высота в упаковке, см 225

Масса в упаковке, кг 1400
