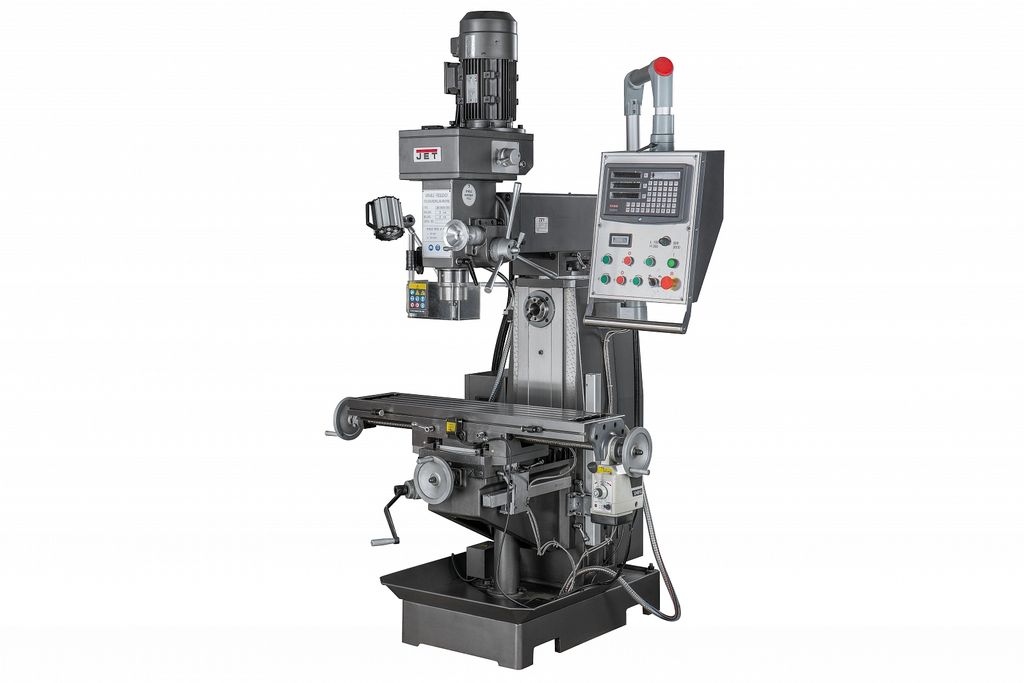

JET JMD-939GHV DRO Широкоуниверсальный фрезерный станок

Артикул: 50000849T

JET JMD-939GHV DRO Широкоуниверсальный фрезерный станок

990000 руб.

Артикул: 50000849T

Купить в 1 клик

Благодаря своим уникальным возможностям, богатой комплектации и конкурентоспособной цене JMD-939GHV DRO интересен широкому кругу потребителей. Станок может с одинаковой эффективностью применяться промышленными предприятиями самого различного уровня, профильными и многопрофильными мастерскими, конструкторскими учреждениями, исследовательскими институтами и т.д.

Описание

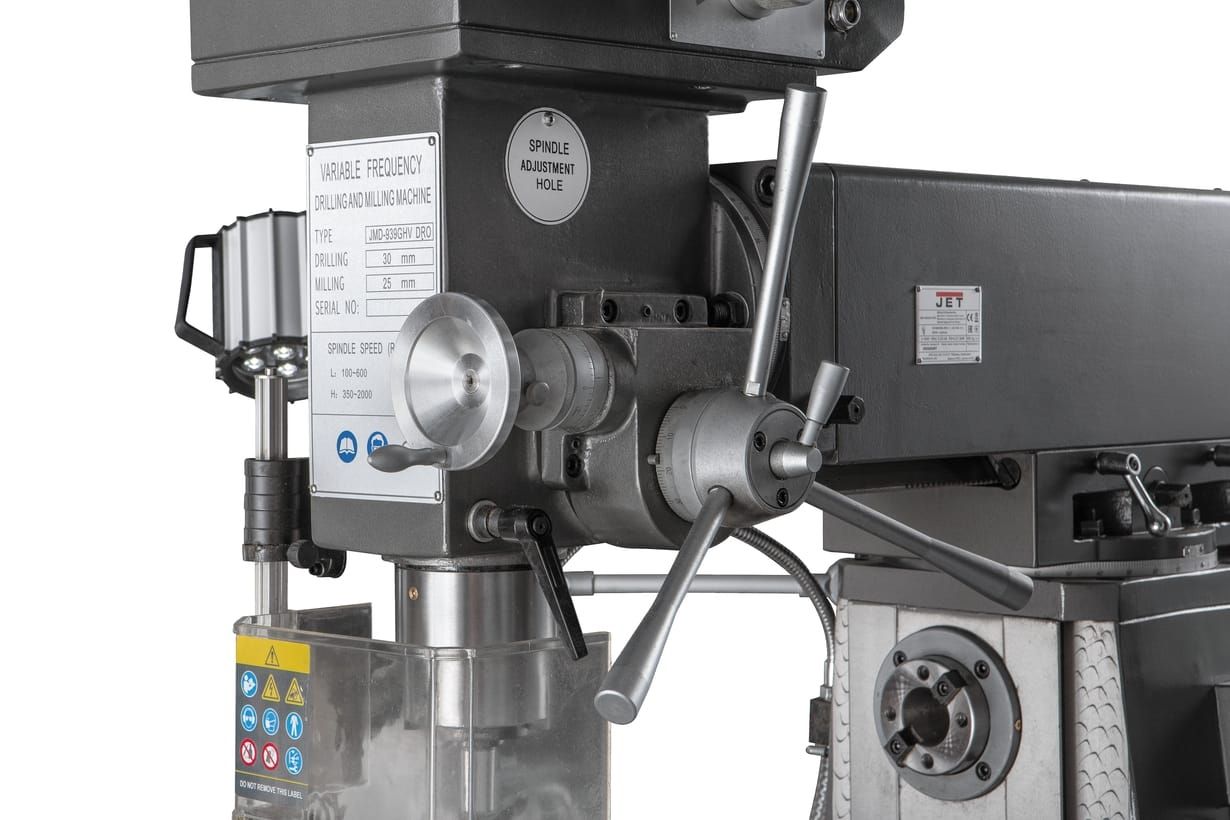

На станке JMD-939GHV DRO можно производить сверление отверстий до диаметра 30 мм и фрезеровать концевыми фрезами до диаметра 20 мм. На станке установлены вертикальный и горизонтальный шпиндели со скоростями вращения 100-2000 / 60-1350 об/мин соответственно. Расстояния между вертикальным шпинделем и столом от 70 до 370 мм, вертикальным шпинделем и поверхностью колонны от 250 до 650 мм; горизонтальный шпиндель-стол – от 20 до 320мм. Выбор скоростей вертикального шпинделя осуществляется с помощью бесступенчатой регулировки частоты вращения шпинделя с ее индикацией на пульте управления. Скорость вращения горизонтального шпинделя изменяется посредством клиноременных передач.

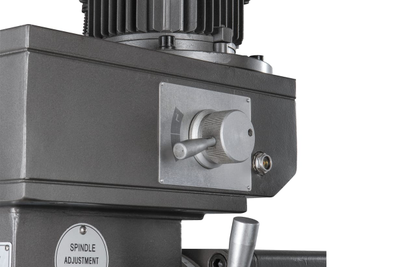

Для удобства работы фрезерная головка имеет механизм наклона влево или вправо в вертикальной плоскости на 90° и поворота консоли на 360° в горизонтальной плоскости.

Горизонтальный и вертикальный шпиндели имеют функцию реверса.

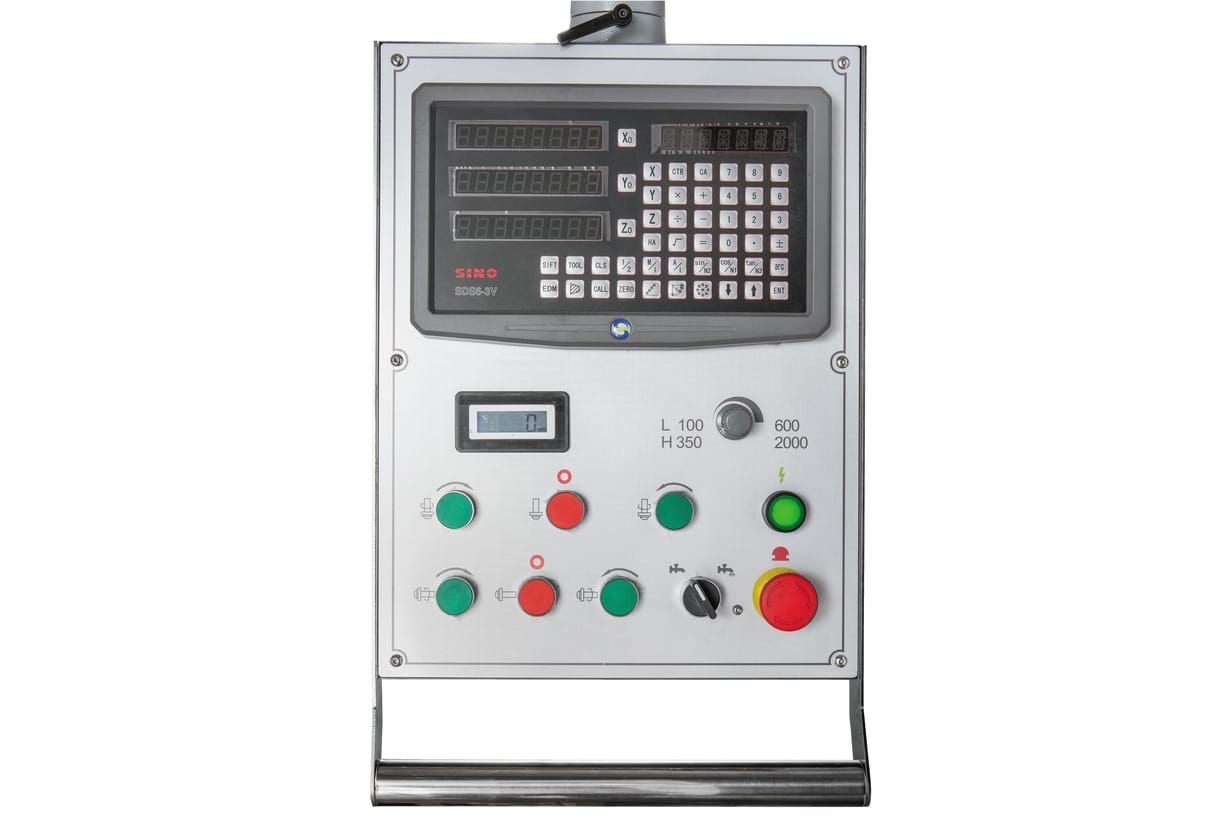

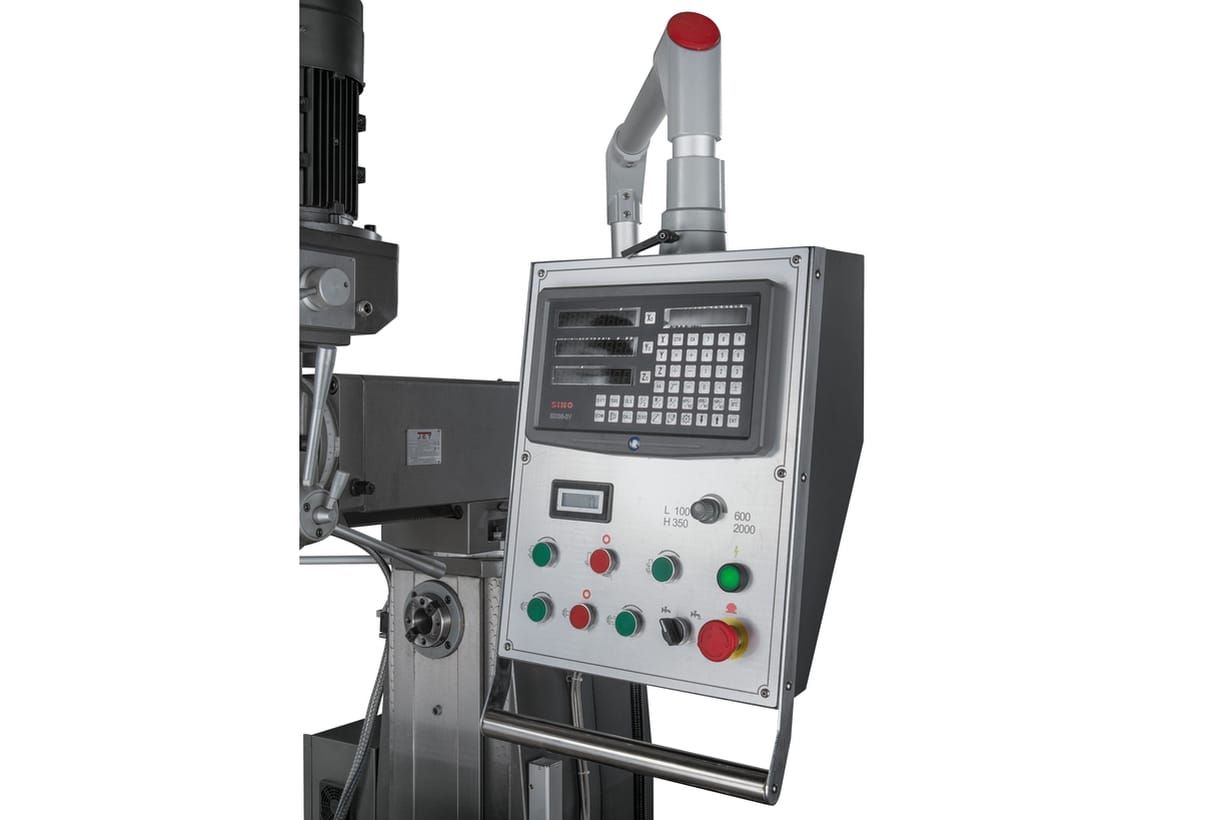

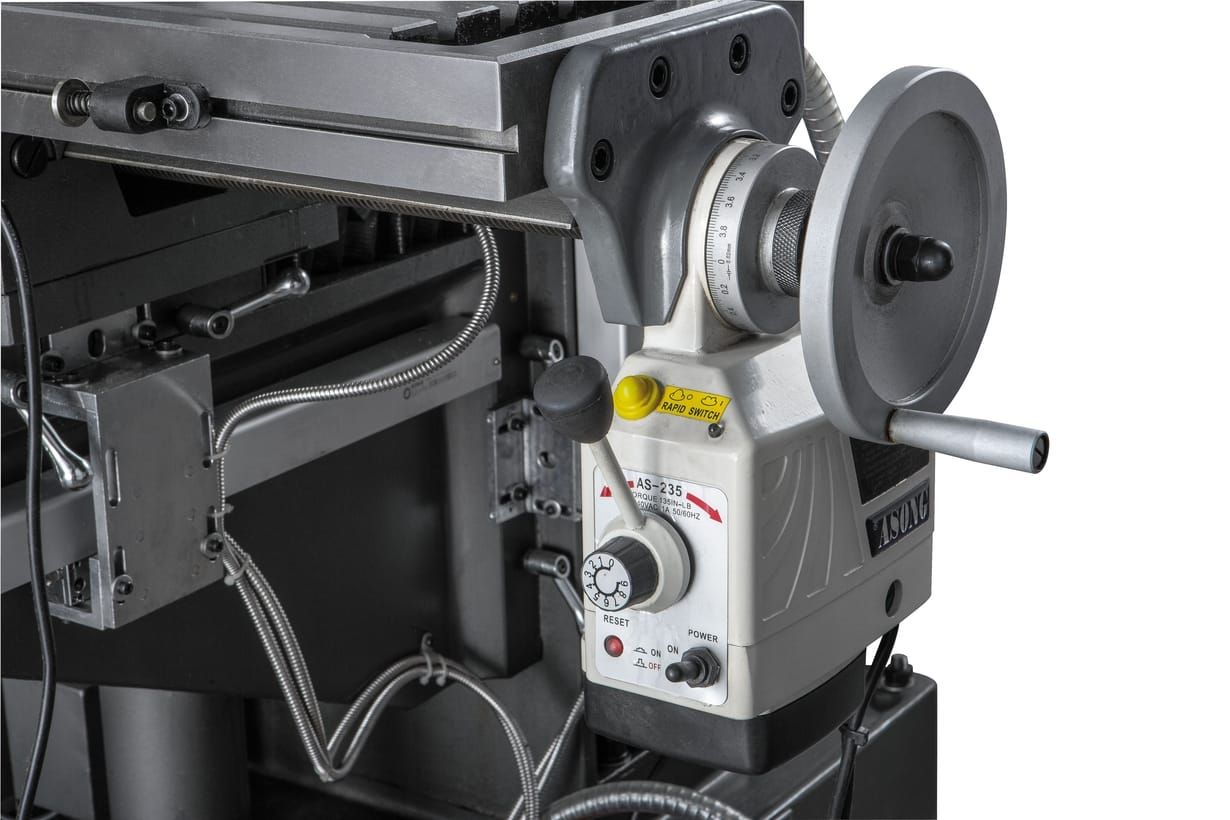

Для повышения точности и скорости обработки широкоуниверсальным станок JMD-939GHV DRO оснащен Устройством цифровой индикации (УЦИ), устройством автоподачи по оси X и система подачи СОЖ, а также имеет лампу освещения рабочей зоны и ряд других полезных опций.

Характеристики

Максимальный диаметр сверления сталь, мм 30

Максимальный диаметр концевой фрезы, мм 20

Максимальный диаметр торцевой фрезы, мм 63

Вертикальный шпиндель

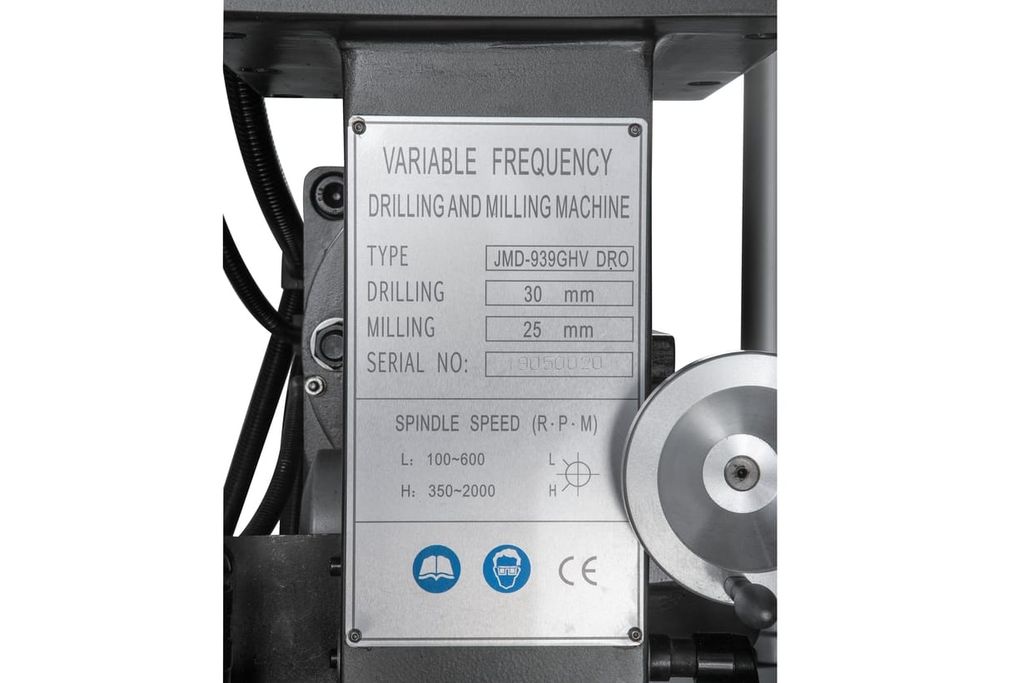

Частота вращения вертикального шпинделя, об/мин 100-600 / 350-2000

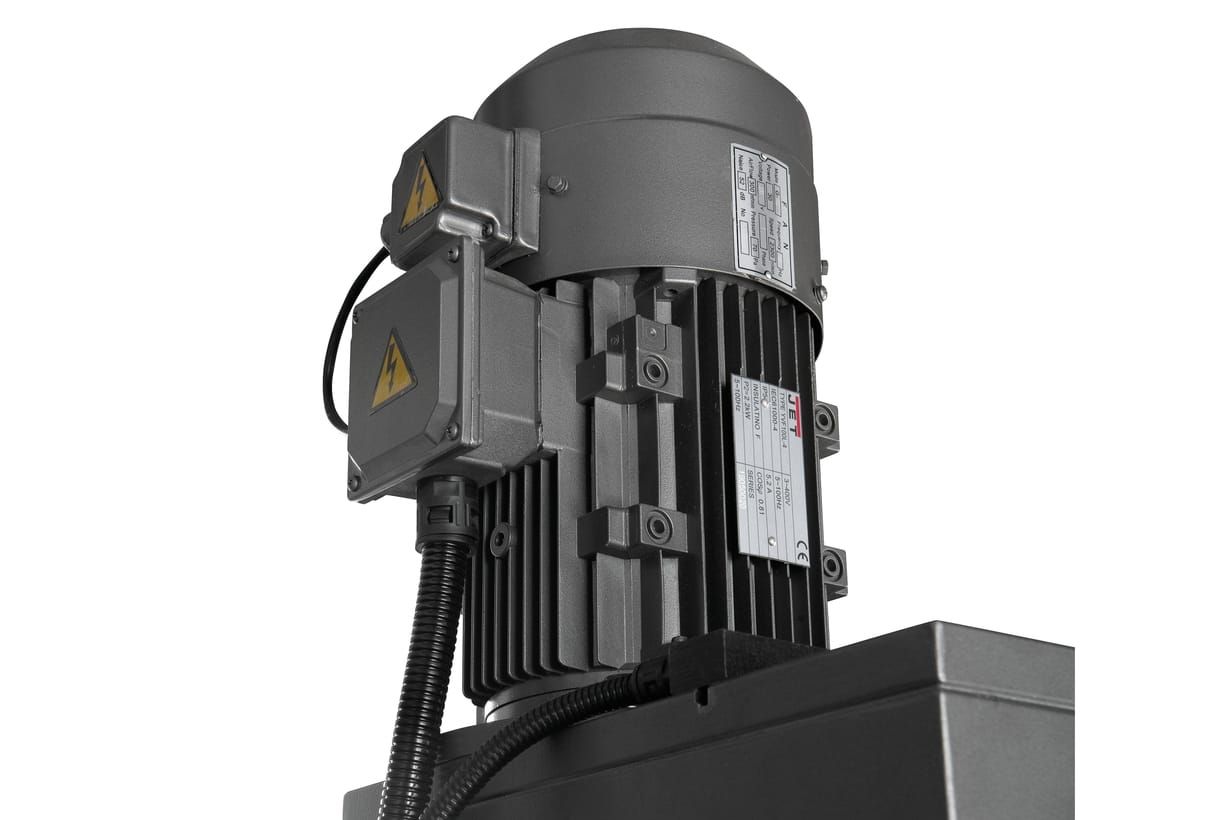

Мощность двигателя вертикального шпинделя, кВт 2,2

Конус шпинделя ISO 40 (DIN 2080)

Диапазон наклона фрезерной головки, град ±90⁰

Поворот консоли фрезерной головки в горизонтальной плоскости, град ±360⁰

Ход пиноли шпинделя, мм 120

Расстояние от вертикального шпинделя до колонны, мм 250-650

Расстояние от вертикального шпинделя до стола, мм 70-370

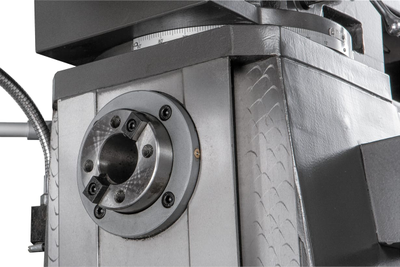

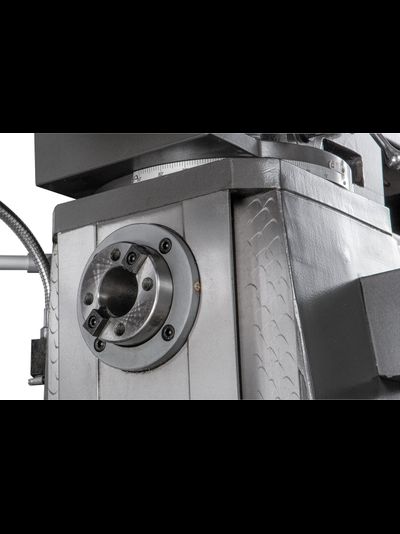

Горизонтальный шпиндель

Частота вращения горизонтального шпинделя, об/мин 60-1350

Мощность двигателя горизонтального шпинделя, кВт 1,5

Конус шпинделя ISO 40 (DIN2080)

Расстояние от горизонтального шпинделя до стола, мм 20-320

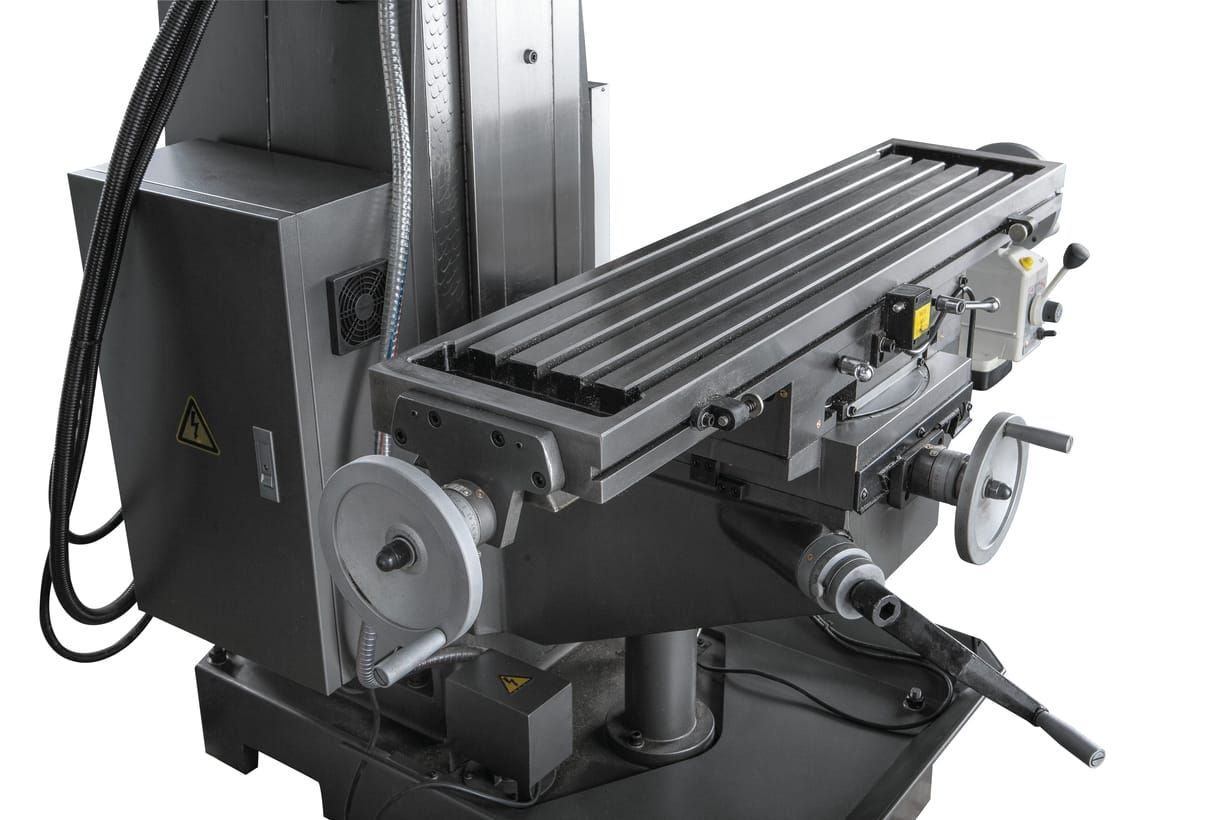

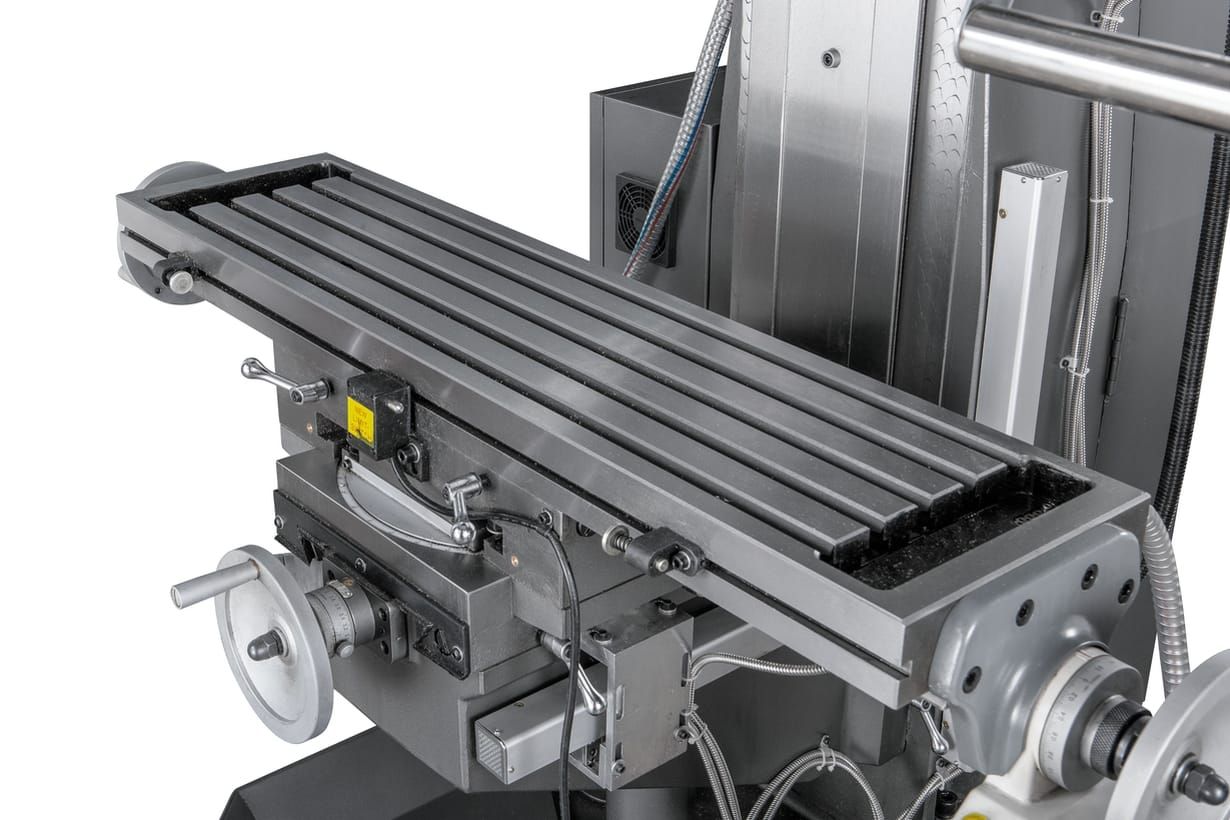

Фрезерный стол

Размер стола по оси X и Y, мм 1000х240

Ход стола по оси X и Y, мм 585 х 185

Диапазон поворота стола, град ±30⁰

Ширина Т-образного паза основания, мм (3) 14

Максимальная нагрузка на стол, кг 150

Тип станка Металл

Напряжение, В 400

Страна производителя Китай

Длина, мм 1340

Ширина, мм 1140

Высота, мм 2250

Масса, кг 880

Длина в упаковке, см 144

Ширина в упаковке, см 120

Высота в упаковке, см 230

Масса в упаковке, кг 960
