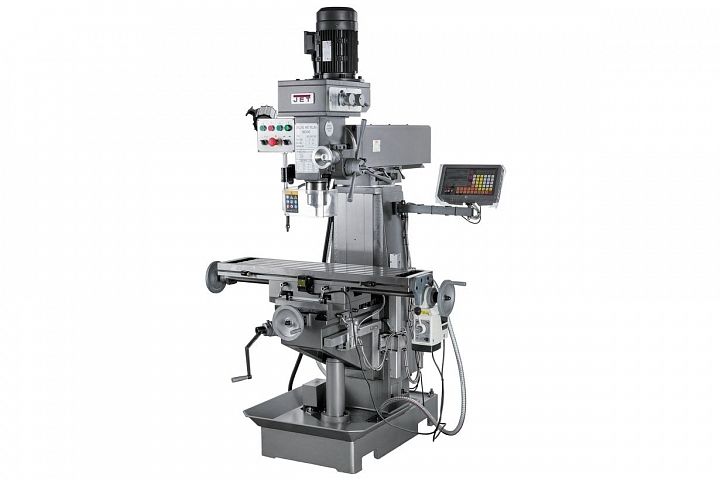

JET JMD-939GV DRO Универсальный фрезерный станок

Артикул: 50000900T

JET JMD-939GV DRO Универсальный фрезерный станок

765000 руб.

Артикул: 50000900T

Купить в 1 клик

Благодаря своим уникальным возможностям, богатой комплектации и конкурентоспособной цене JMD-939GV DRO интересен широкому кругу потребителей. Станок может с одинаковой эффективностью применяться промышленными предприятиями самого различного уровня, профильными и многопрофильными мастерскими, конструкторскими учреждениями, исследовательскими институтами и т.д.

Описание

Этот станок немного проще, представленной ранее модели JMD-939GV DRO и у него есть несколько основных отличий, а в частности у него отсутствует горизонтальный шпиндель, и он оснащен механической коробкой переключения скоростей вращения шпинделя. Для тех производственных задач, где нет необходимости в горизонтально-фрезерных операциях, модель JMD-939GV DRO станет незаменимым помощником при фрезеровании или сверлении различных деталей.

Модель JMD-939GV DRO является логическим переходом от профессиональных сверлильно-фрезерных станков серии JMD-15, 18, 45 и 50 к промышленным универсальным фрезерным станкам.

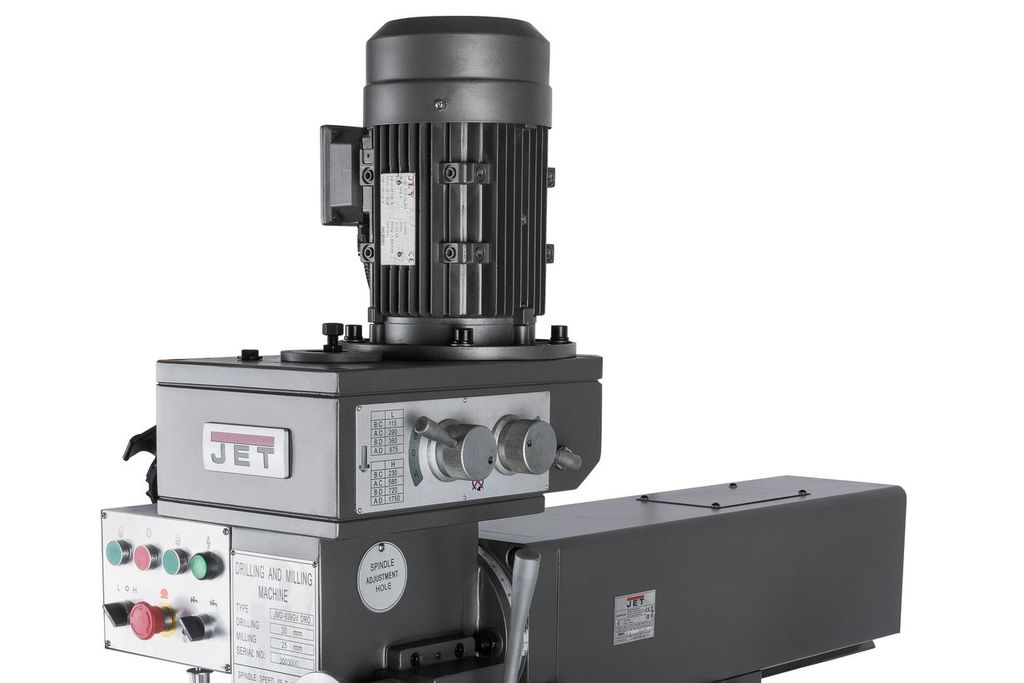

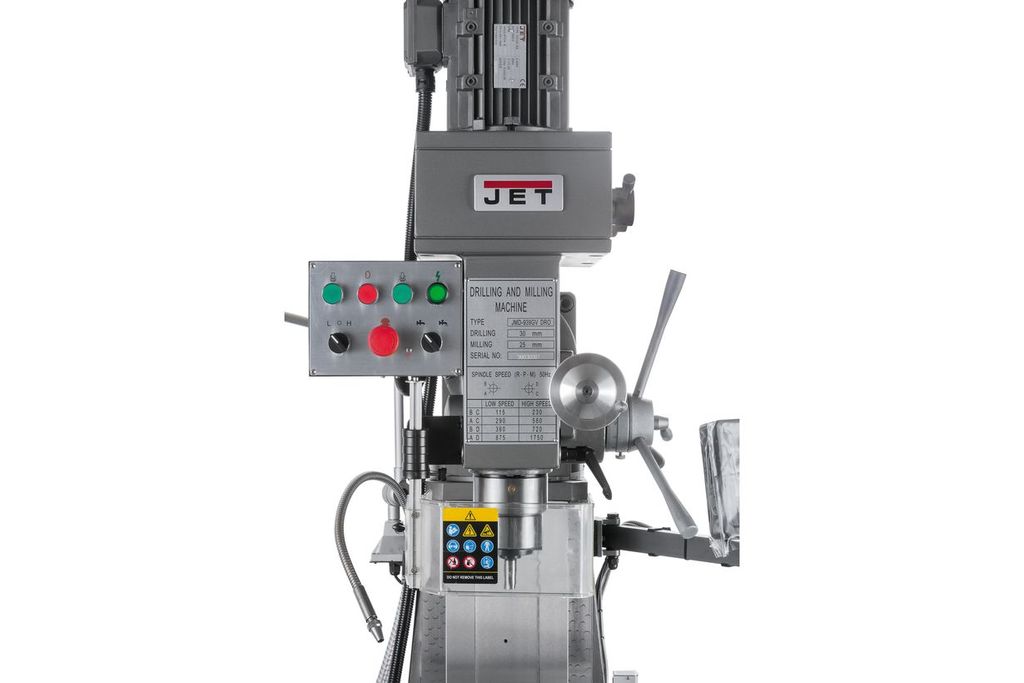

На станке JMD-939GV DRO можно производить сверление отверстий до диаметра 30 мм и фрезеровать концевыми фрезами до диаметра 20 мм. На станке установлен вертикальный шпиндель со скоростью вращения в диапазоне 115-1750 об/мин. Расстояние между вертикальным шпинделем и столом от 85 до 420 мм, вертикальным шпинделем и поверхностью колонны от 250 до 650 мм. Выбор скоростей вертикального шпинделя осуществляется с помощью механической коробки скоростей, расположенной с правой стороны станка.

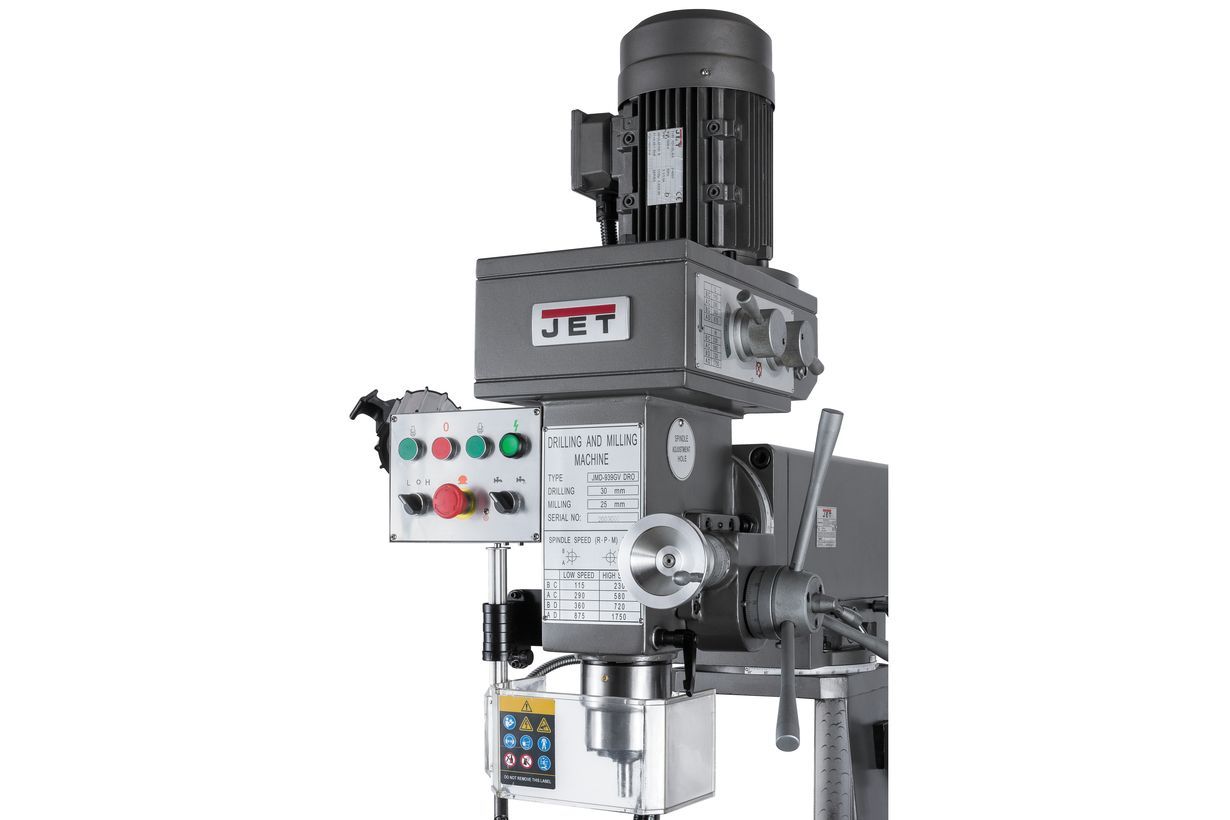

Для удобства работы фрезерная головка имеет механизм наклона влево или вправо в вертикальной плоскости на 90° и поворота консоли на 360° в горизонтальной плоскости.

Вертикальный шпиндель имеют функцию реверса.

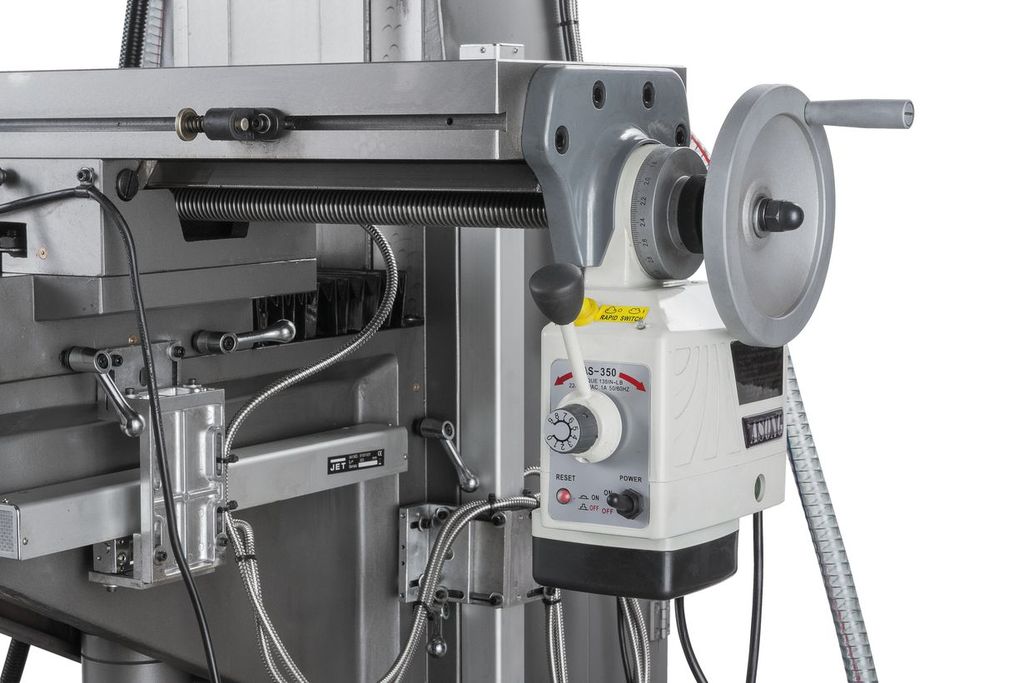

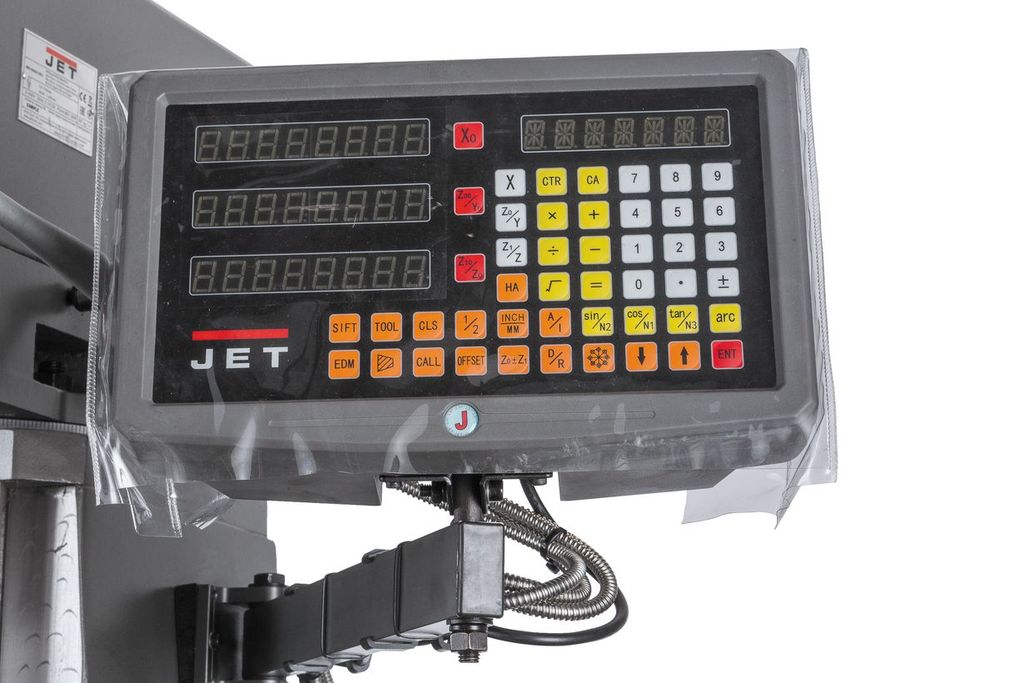

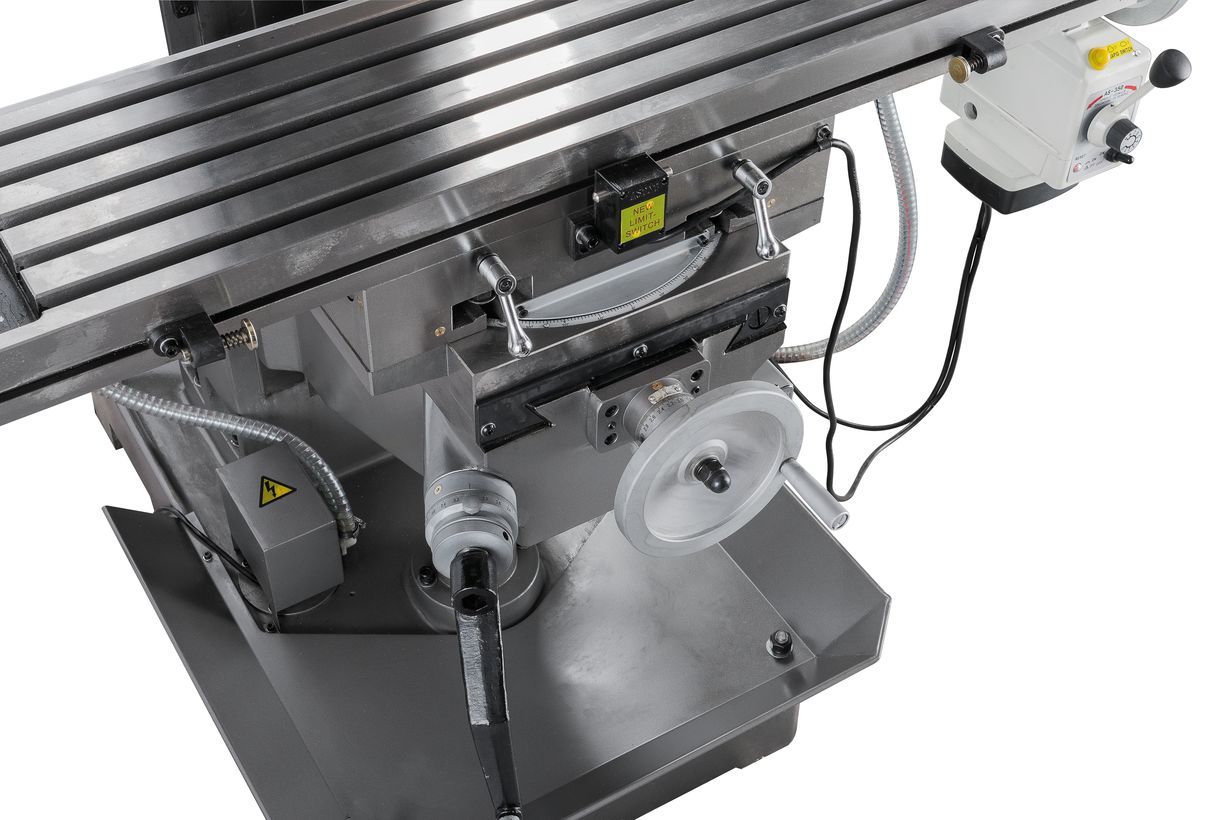

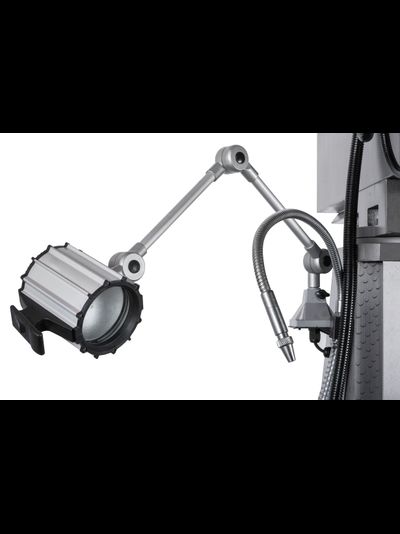

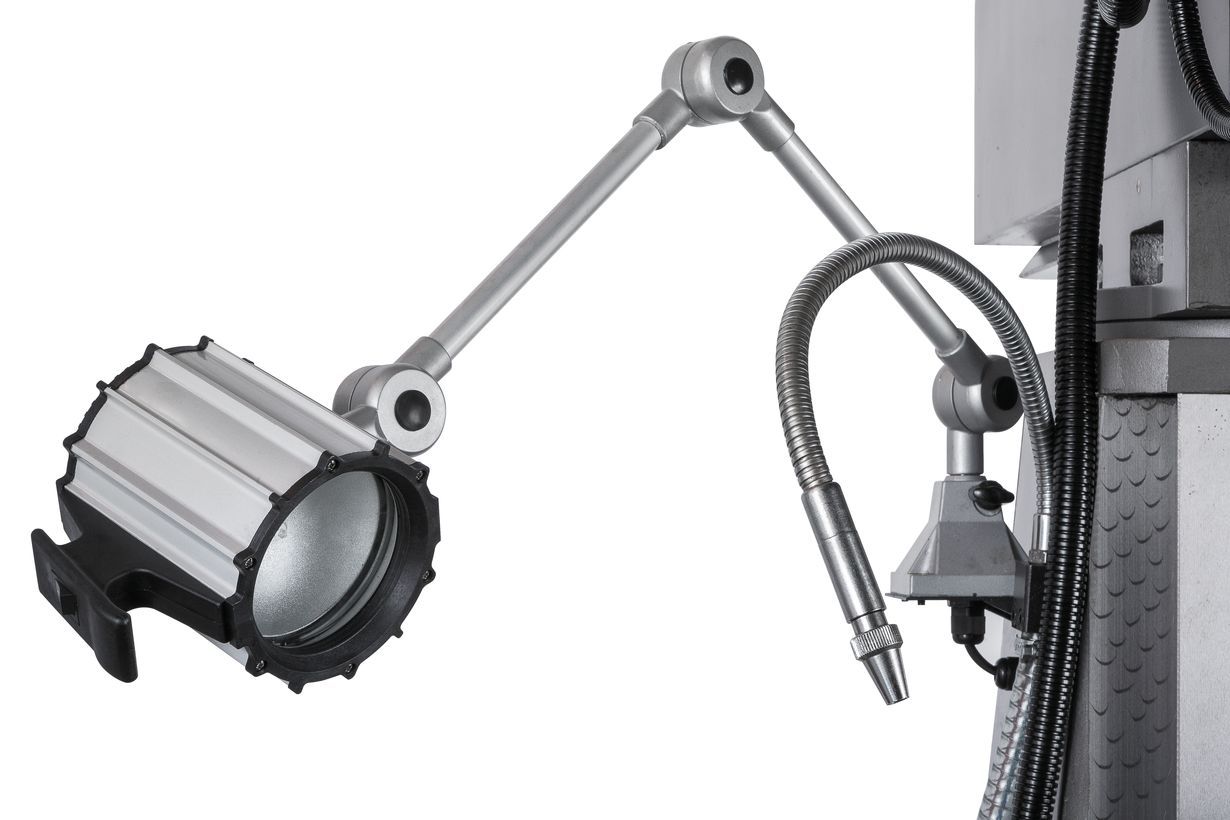

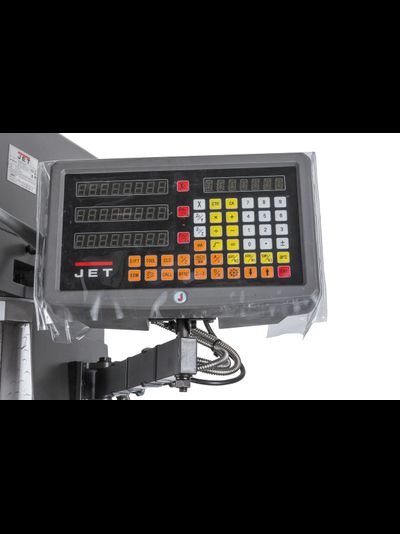

Для повышения точности и скорости обработки универсальный станок JMD-939GV DRO оснащен Устройством Цифровой Индикации (УЦИ), устройством автоподачи по оси X и система подачи СОЖ, а также имеет лампу освещения рабочей зоны и ряд других полезных опций.

Характеристики

Максимальный диаметр сверления сталь, мм 30

Максимальный диаметр концевой фрезы, мм 20

Максимальный диаметр торцевой фрезы, мм 63

Вертикальный шпиндель

Частота вращения вертикального шпинделя, об/мин 115-1750

Мощность двигателя вертикального шпинделя, кВт 1,5

Конус шпинделя ISO 40 (DIN 2080)

Диапазон наклона фрезерной головки, град ±90⁰

Поворот консоли фрезерной головки в горизонтальной плоскости, град ±360⁰

Ход пиноли шпинделя, мм 120

Расстояние от вертикального шпинделя до колонны, мм 250-650

Расстояние от вертикального шпинделя до стола, мм 85-420

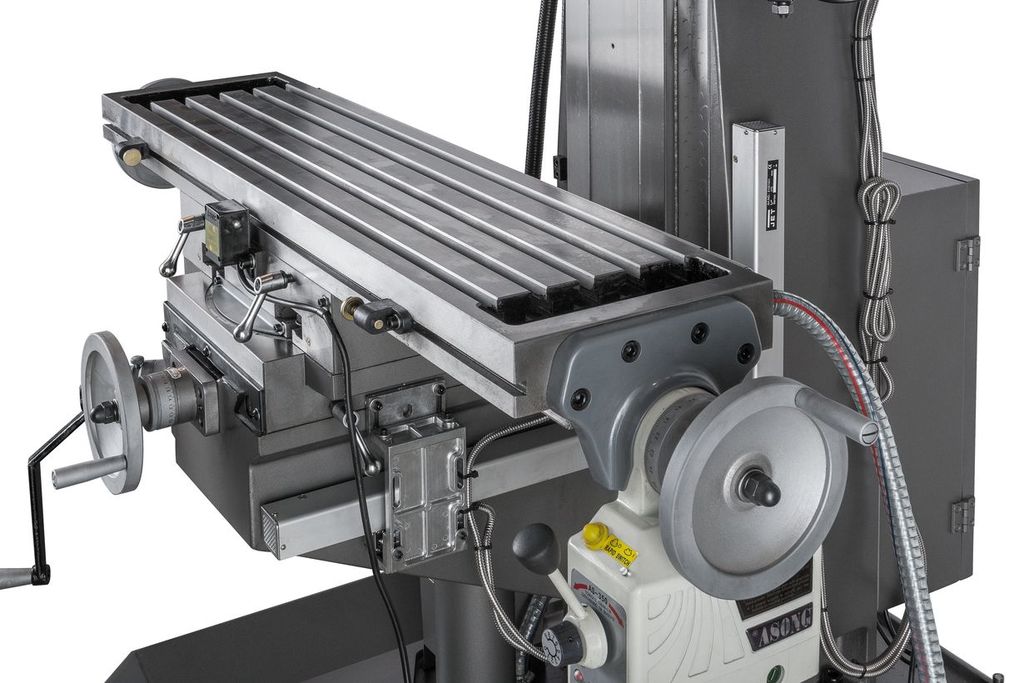

Фрезерный стол

Размер стола по оси X и Y, мм 1000х240

Ход стола по оси X и Y, мм 585 х 185

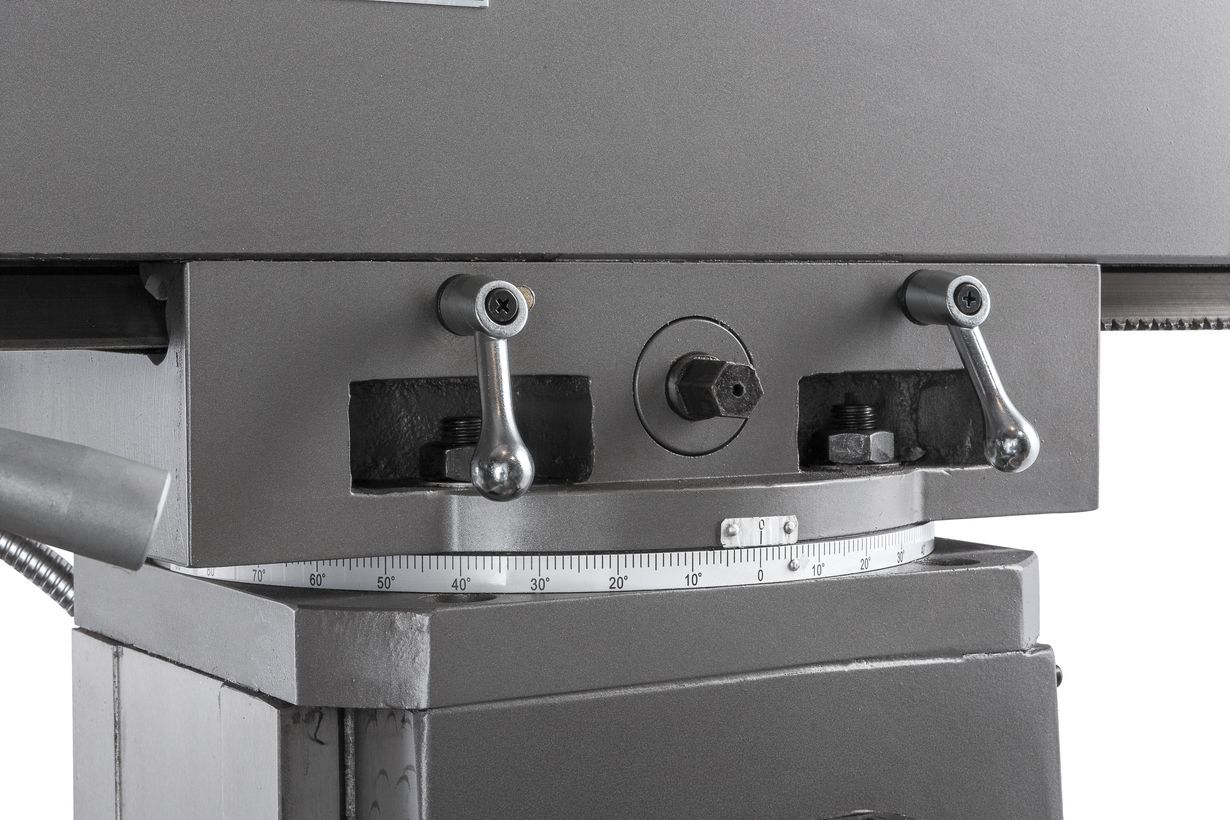

Диапазон поворота стола, град ±30⁰

Ширина Т-образного паза основания, мм (3) 14

Максимальная нагрузка на стол, кг 150

Тип станка Металл

Напряжение, В 400

Страна производителя Китай

Длина, мм 1340

Ширина, мм 1140

Высота, мм 2250

Масса, кг 800

Длина в упаковке, см 144

Ширина в упаковке, см 120

Высота в упаковке, см 230

Масса в упаковке, кг 880
