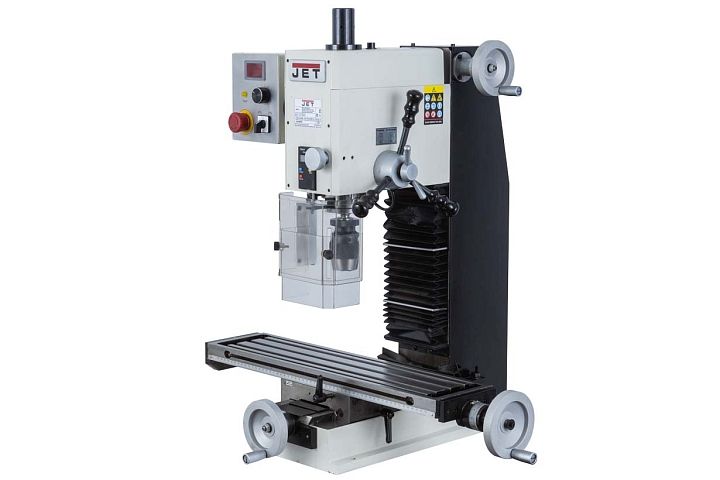

JET JMD-2L Фрезерно-сверлильный станок

ХАРАКТЕРИСТИКИ

Напряжение, В 230

Максимальный диаметр сверления сталь, мм 20

Максимальный диаметр сверления чугун, мм 22

Максимальный диаметр торцевой фрезы, мм 50

Максимальный диаметр концевой фрезы, мм 16

Максимальный диаметр нарезаемой резьбы, мм М12

Сверлильный патрон 1-13

Частота вращения вертикального шпинделя, об/мин 100 - 2000

Количество скоростей вертикального шпинделя, шт плавно

Ход пиноли шпинделя, мм 68

Диаметр пиноли, мм 60

Шомпол М12х260

Конус вертикального шпинделя МК-3

Расстояние от вертикального шпинделя до стола, мм 45 - 340

Расстояние от вертикального шпинделя до стойки, мм 190

Размер стола по оси X и Y, мм 595 x 140

Ход стола по оси X и Y, мм 394 x 180

Ход головы по оси Z, мм 290

Ширина Т-образного паза стола, мм 12

Расстояние между пазами стола, мм 35

Количество Т-образных пазов стола, шт 3

Тип двигателя Коллекторный

Мощность вертикального двигателя, кВт 0,75

Длина, мм 770

Ширина, мм 640

Высота, мм 740

Масса, кг 97

Длина в упаковке, см 82

Ширина в упаковке, см 72

Высота в упаковке, см 89

Масса в упаковке, кг 123,5

ОСОБЕННОСТИ:

Cтанина, рабочий стол, колонна и корпус сверлильной головки изготовлены из качественного серого чугуна

Коллекторный двигатель

Функция реверса

Плавная регулировка частоты вращения шпинделя

Микроподача пиноли шпинделя

Цифровая индикация микроподачи пиноли шпинделя

Крестовый стол с направляющими типа ласточкин хвост.

Подключение станка к электросети с напряжением 230В. Применяется для выполнения широкого спектра мелких сверлильных и фрезерных работ. Наличие микроподачи пиноли шпинделя с цифровой индикацией позволяет добиться точного контроля вертикальной подачи.

Максимальный ход пиноли шпинделя составляет 68 мм.

Контроль перемещений в продольной и поперечной плоскости осуществляется лимбами на штурвалах с ценой деления 0,02мм, в вертикальной плоскости – 0,01мм

JMD-2L имеет прочную и устойчивую конструкцию для настольного размещения. Cтанина, рабочий стол, колонна и корпус сверлильной головки изготовлены из качественного серого чугуна, обеспечивая оборудованию устойчивость к вибрации.

Станок оснащен шпинделем с конусом МК-3, с зажимной тягой М12. Технические возможности станка позволяют легко осуществлять сверление отверстий диаметром до 20 мм, а также производить фрезерные работы с максимальным диаметром концевой фрезы до 16мм и торцевой фрезы до 50мм.

Моторная группа станка JMD-2L представлена коллекторным двигателем мощностью 750Вт. Управление работой двигателя осуществляется с панели управления, расположенного с левой стороны сверлильной головки. Двигатель имеет плавную регулировку частоты вращения. Диапазон частоты вращения составляет 100-2000 об/мин и регулируется потенциометром. Включение реверса осуществляется переключателем стороны вращения шпинделя.

Крестовый рабочий стол размером 595 x140мм перемещается по направляющим скольжения типа ласточкин хвост. Закрепление тисков и других зажимных приспособлений осуществляется с помощью 3-х Т-образных пазов размером 12мм и расстоянием между ними 35мм.

Масса станка 97кг. Рабочая зона имеет ограждение прозрачным защитным экраном.
