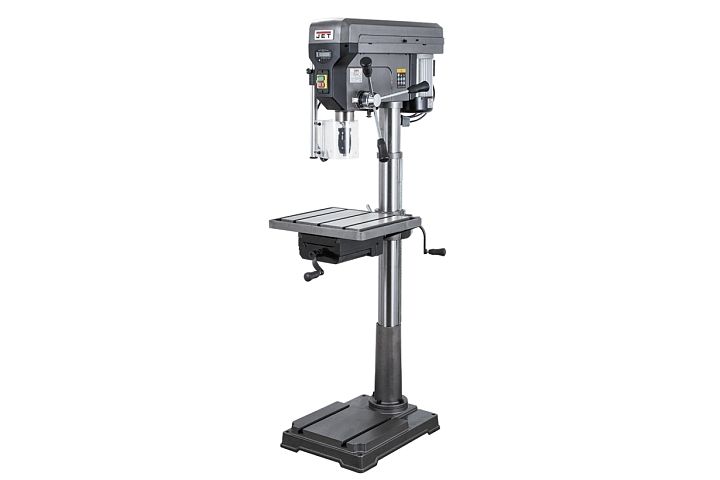

JET JDP-20FTD Вертикально-сверлильный станок

ХАРАКТЕРИСТИКИ

Напряжение, В 400

Максимальный диаметр сверления сталь, мм 25

Максимальный диаметр сверления чугун, мм 28

Частота вращения шпинделя, об/мин 180, 280, 330, 380, 500, 510, 930, 1060, 1370, 1450, 1840, 2510

Количество скоростей шпинделя 12

Тип привода Ременной

Конус шпинделя MK-3

Расстояние шпиндель-стол, мм 1010

Вылет шпинделя, мм 254

Ход пиноли шпинделя, мм 120

Диаметр пиноли, мм 62

Диаметр стойки, мм 92

Размер стола, мм 455x405

Наклон стола вправо 45

Наклон стола влево 45

Размер Т-образного паза стола, мм 14

Количество Т-образных пазов стола, шт 3

Размер основания, мм 580 x 430

Размер Т-образного паза основания, мм 18

Количество Т-образных пазов основания, шт 2

Мощность двигателя, кВт 1,1

Тип двигателя Асинхронный

Устройство подачи СОЖ нет

Автореверс нет

Длина, мм 775

Ширина, мм 470

Высота, мм 1720

Масса, кг 140

Станок имеет чугунное основание размером 580 х 430мм, в котором предусмотрены 2-Т образных паза для закрепления заготовки прихватами или другими зажимными приспособлениями. На основание установлена толстостенная колонна с зубчатой рейкой для возможности перемещения стола по вертикали. Рабочий стол, как и основание, изготовлен из качественного чугуна, его размер 455 x 405мм с 3-мя Т-образными пазами шириной 14мм.

Стол имеет возможность поворота вокруг колонны на 360° и наклона вправо/влево по градуированной шкале на ±45°. Также может устанавливаться под углом в 90° для сверления в торце длинной заготовки. С другой стороны рабочего стола размещены встроенные тиски с шириной губок 210мм, расходом на 165мм и величиной перемещения вперед/назад на 165мм. Для упрощения размещения заготовки в тисках на станке встроен лазерный указатель, а для освещения рабочей зоны – светодиодная лампа местного освещения.

Максимальное расстояние между шпинделем и основанием составляет 1010мм, а максимальное расстояние между шпинделем и рабочим столом – 620мм.

JDP 20FTD оснащен трехфазным асинхронным двигателем на 1.1 кВт, с питанием от промышленной сети в 400 В. Станок способен сверлить отверстия с максимальным диаметром до 25 мм. Вращающий момент с вала двигателя на шпиндель передается толстый клиновой ремень. На станке 12 скоростей в диапазоне от 180 до 2510 об/мин.

Расстояние от поверхности колонны до оси шпинделя составляет 254мм. Сверление заготовок осуществляется с помощью опускания пиноли. Ее диаметр составляет 62 мм, Ход пиноли шпинделя 120 мм.

 Для обеспечения безопасной работы, на станке установлен прозрачный защитный экран с концевым выключателем.

Максимальный вес заготовки – 25кг. Общий вес станка - 140 кг.
