Фрезерный стол BELMASH RT650L

Фрезерный стол BELMASH RT650L предназначен для работы с ручным фрезером или фрезерным двигателем.

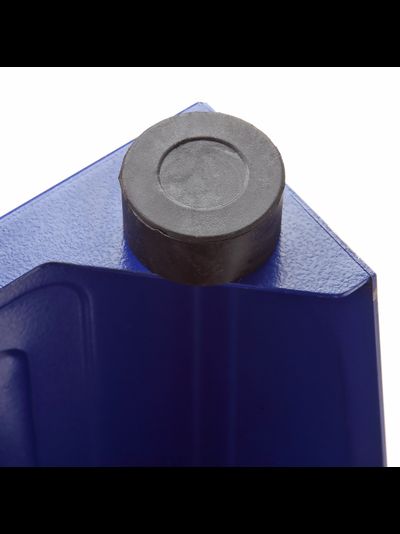

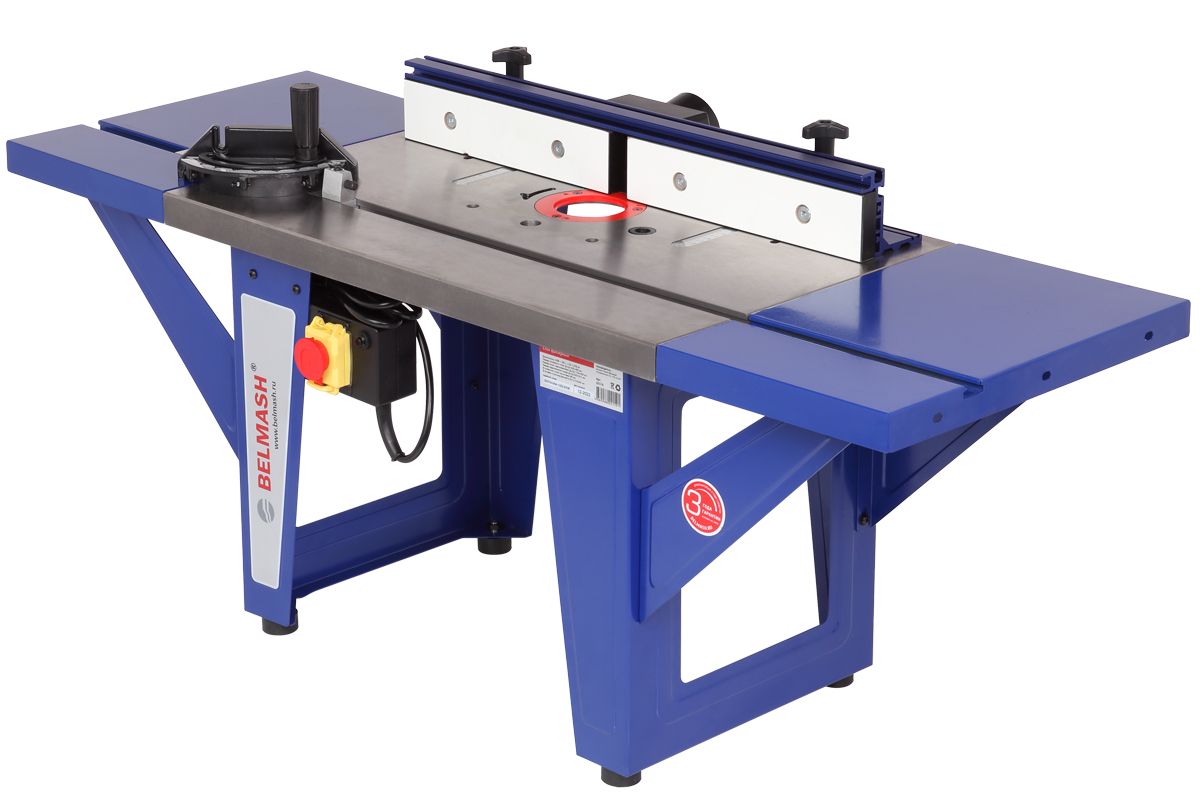

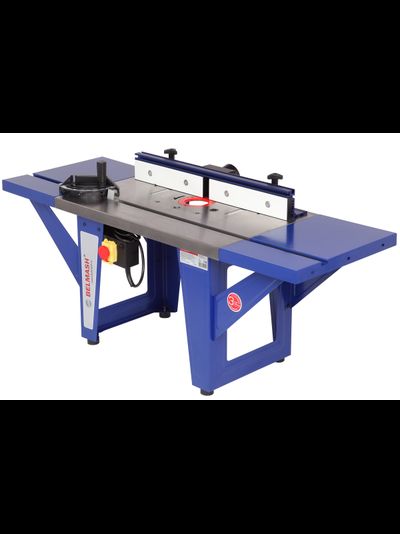

Изделие представляет собой основной стол, который устанавливается на две стальные опоры (листовая сталь). По бокам с помощью специальных боковых кронштейнов крепятся два дополнительных стола. Основание занимает площадку 530×345 мм. На нижней части стальных опор установлены четыре виброгасящие ножки.

Рабочая поверхность составная - 1150×400 мм. Основной стол из чугуна. По бокам от него крепятся два удлинения по 250 мм из листовой стали. Имеются отверстия под установку упора и пластин. В центральной части есть две шкалы для точного позиционирования положения упора. Параллельный упор может располагаться как справа, так и слева от режущего инструмента. Его ход составляет 0-40 мм и 0-30 мм. Имеется два отверстия для регулировки высоты вылета фрезы: первое - общего плана под пластину №1, второе - под пластину для лифта BELMASH D033A. Основной и дополнительные столы имеют паз под установку углового упора (-60...+60 град.).

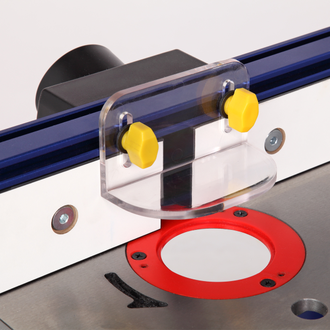

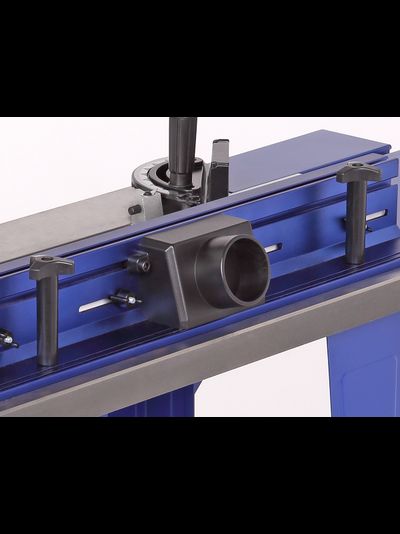

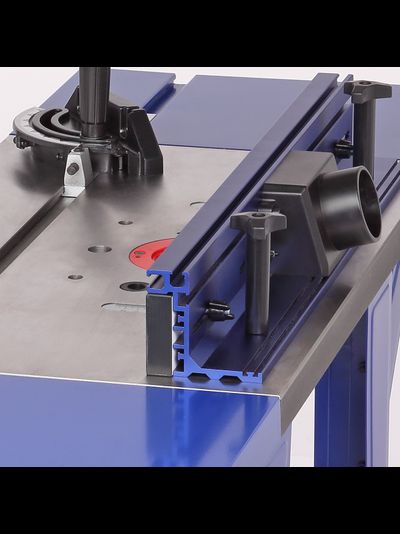

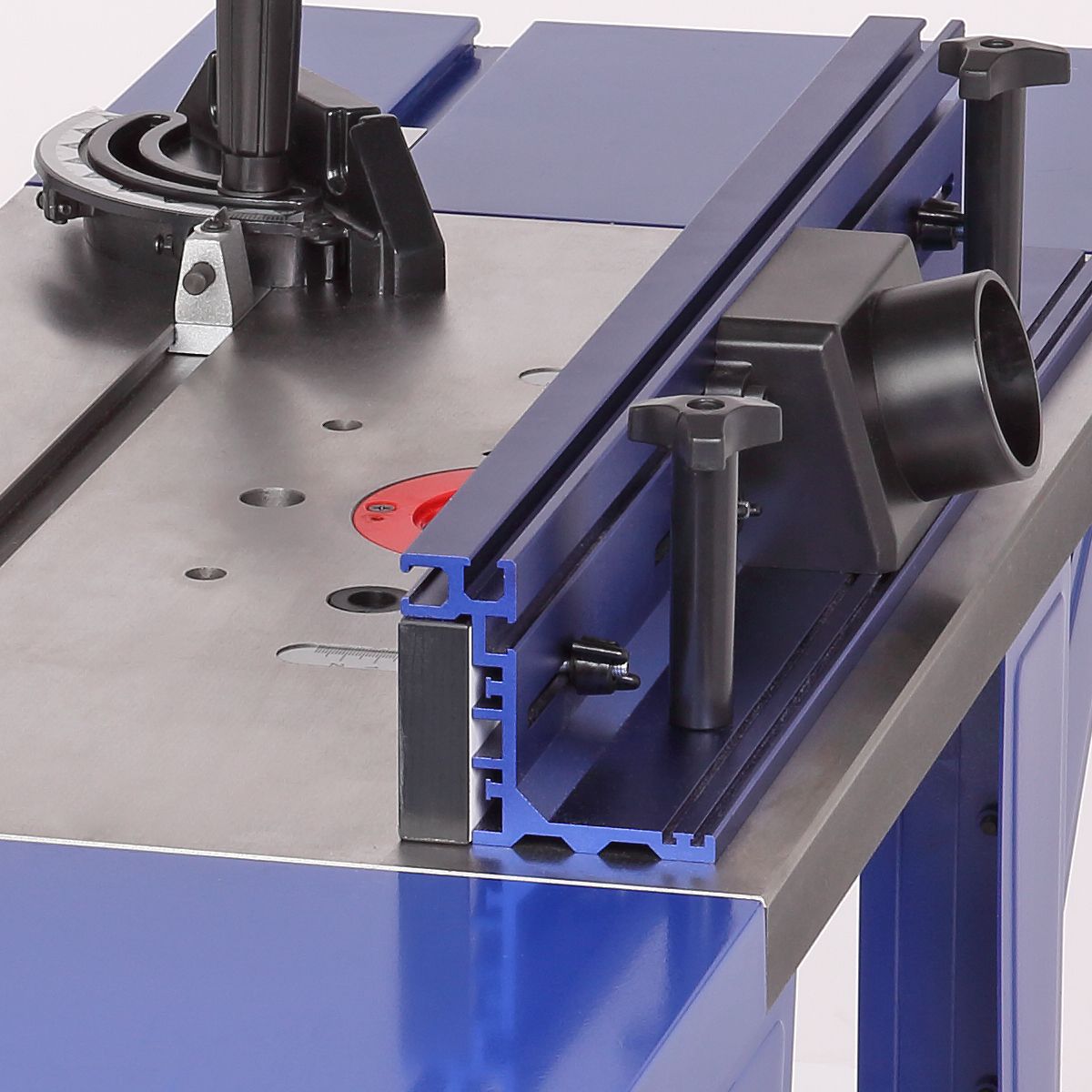

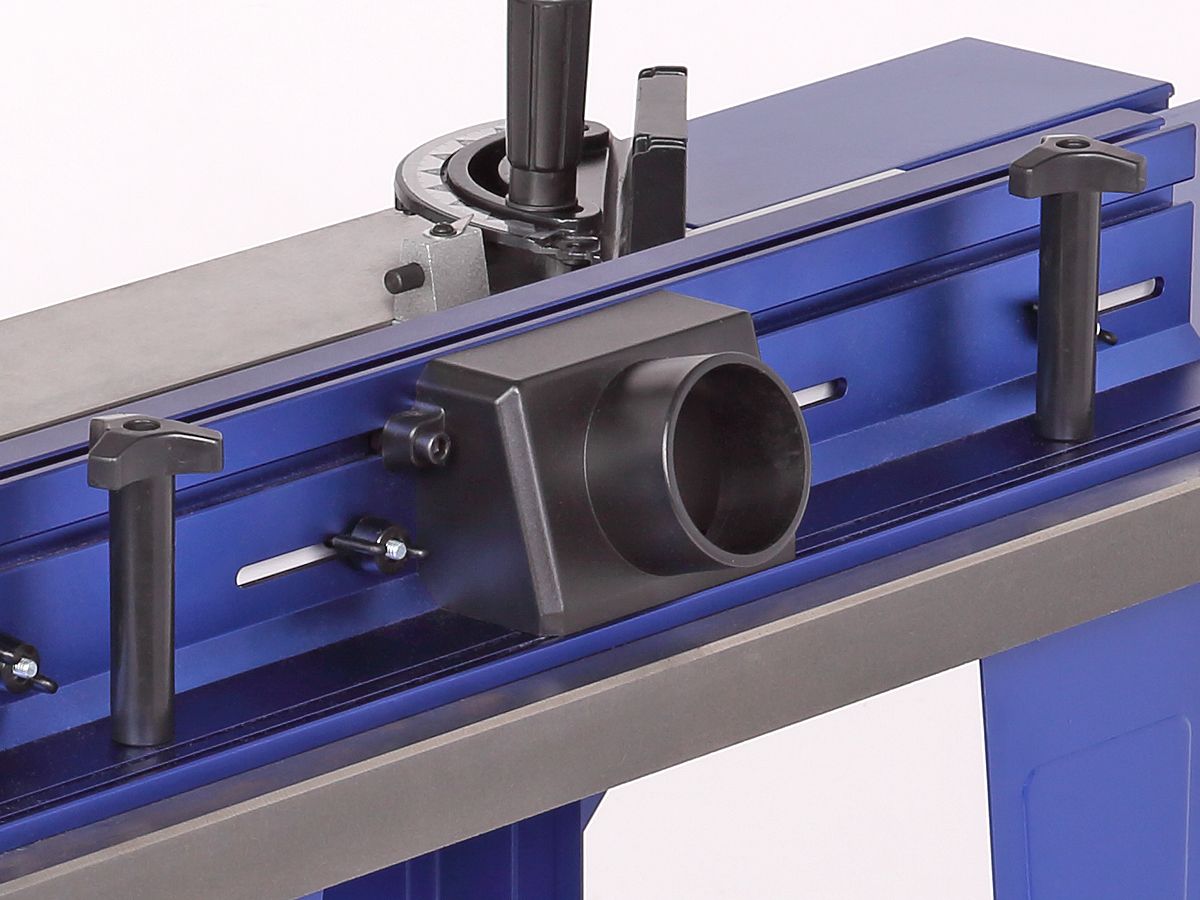

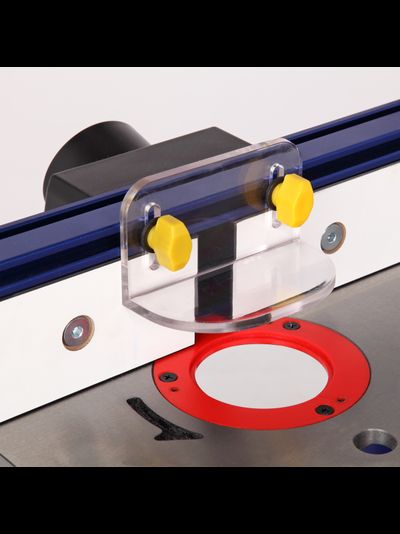

Упор имеет основание, изготовленное из высокоточного алюминиевого профиля. Оснащен двумя раздвижными накладками из МДФ размером 290×63 мм каждая (Д×В), фиксирующиеся гайками-барашками. Ход накладки составляет 52 мм. Общая высота упора - 80 мм. Длина упора с максимально разведенными в обе стороны щечками - 705 мм. На верхней части упора имеется два специальных паза под установку защитного экрана и прижимов (в комплект поставки не входят). Сзади размещен патрубок для отведения отходов резания (диаметр 63,5 мм), положение патрубка можно регулировать.

Преимущества

• Фрезерный стол совместим с оборудованием большинства производителей, благодаря трем монтажным пластинам, входящим в комплект поставки.
• Токовый предохранитель защищает от перегрузок и замыканий сети.

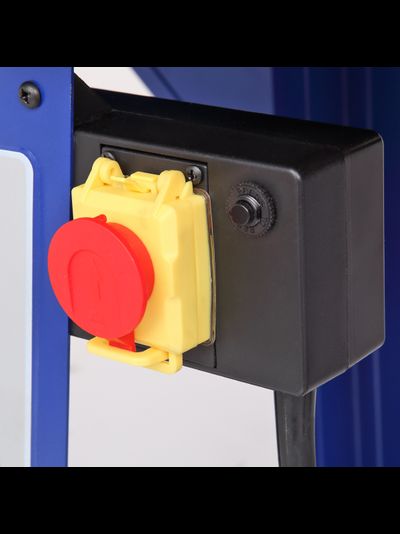

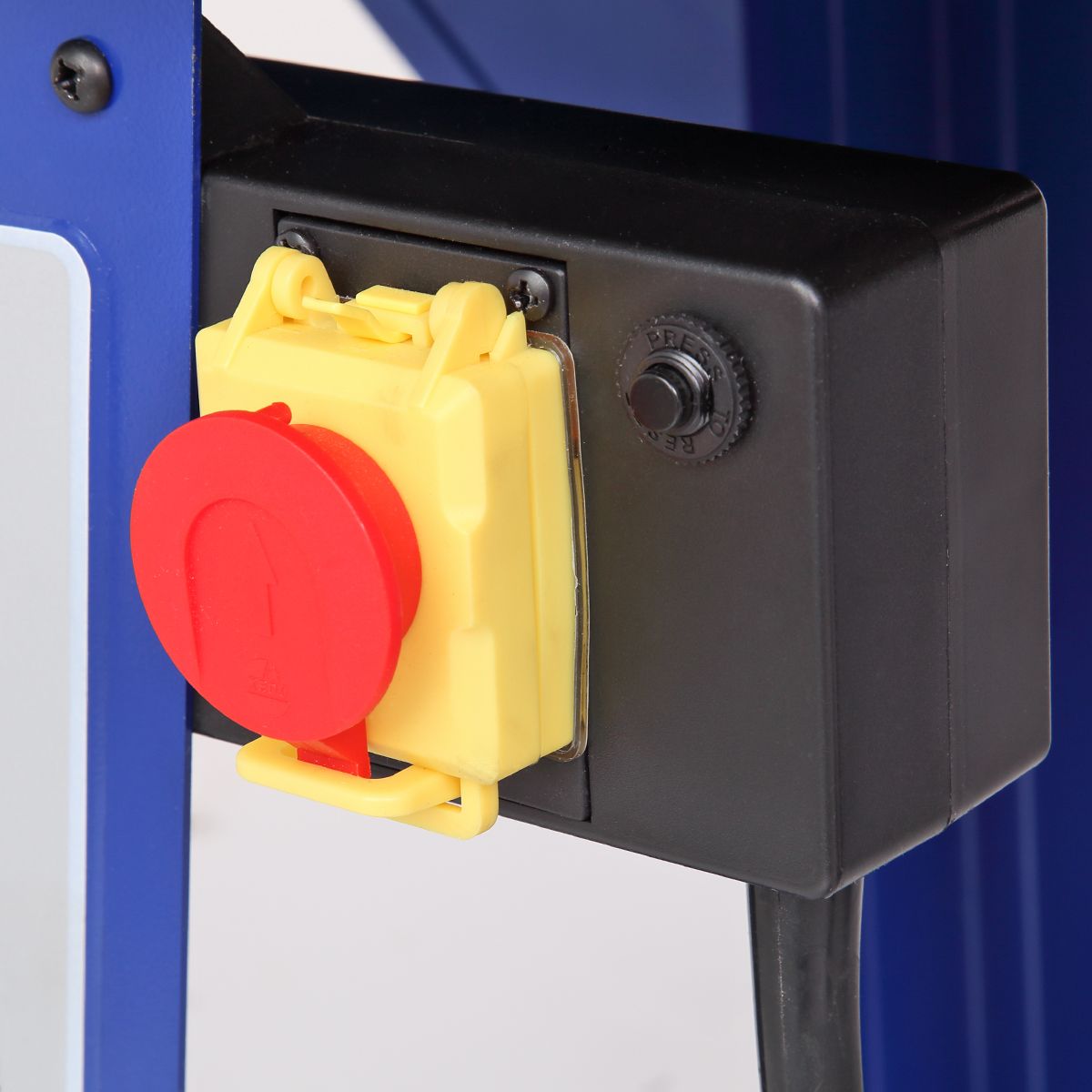

• Установленный магнитный пускатель не даст оборудованию самостоятельно включится после незапланированного отключения электроэнергии.

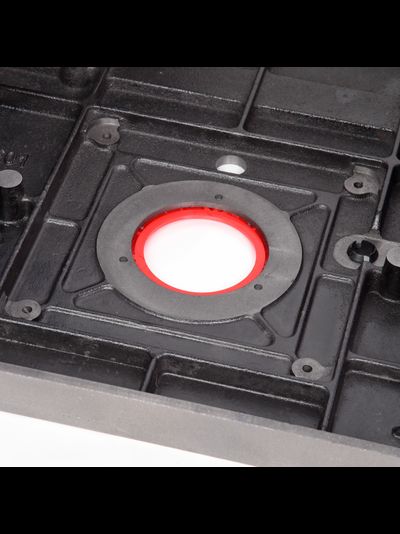

• Рабочий стол из чугунного литья, благодаря этому снижается вибрация и как следствие увеличивается качество обработки.
• Дополнительные боковые расширения стола из листовой стали увеличивают рабочую поверхность до 1150 мм в длину.
• Высота стола составляет 450 мм, что позволяет установить фрезерный лифт BELMASH D033A. Для монтажа лифта нужно снять с него предустановленную пластину.

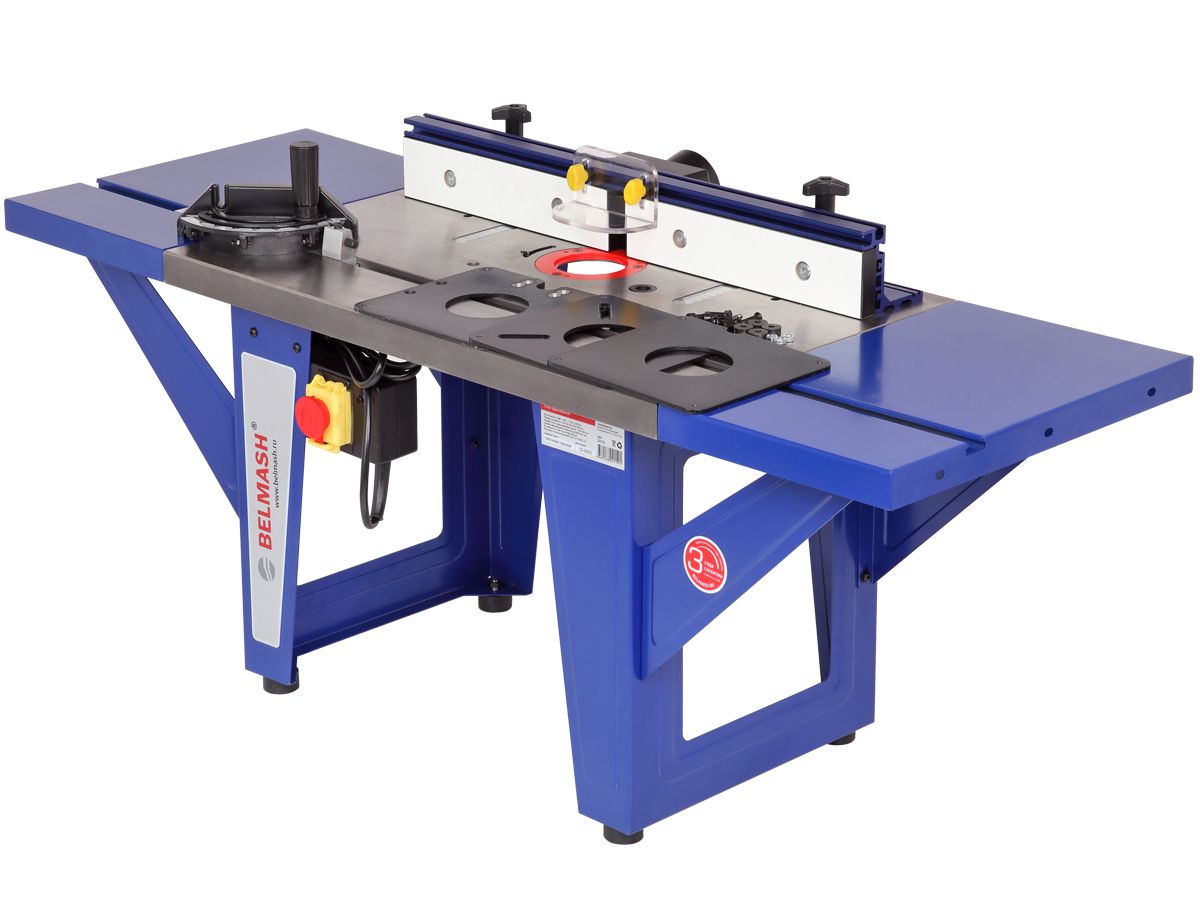

Комплектуется тремя установочными пластинами:

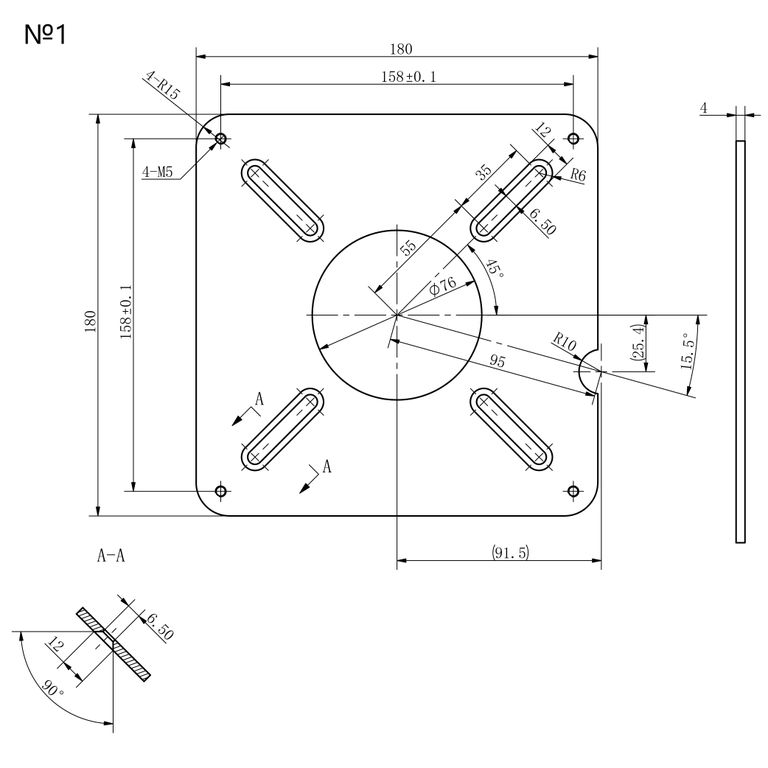

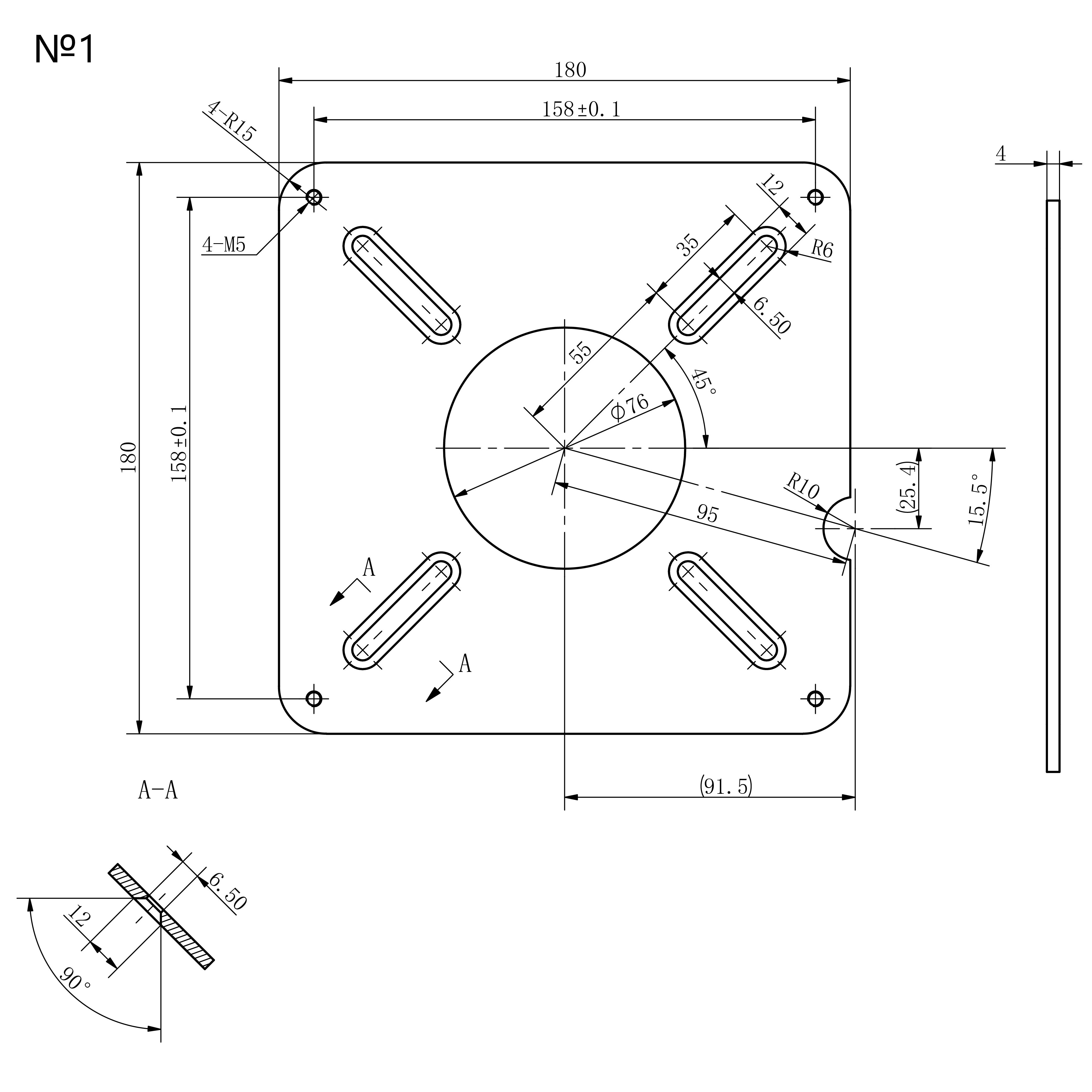

Пластина №1 (универсальная) - для установки различных фрезеров с четырьмя винтами фиксации (имеет четыре диагонально расположенных овальных отверстия).

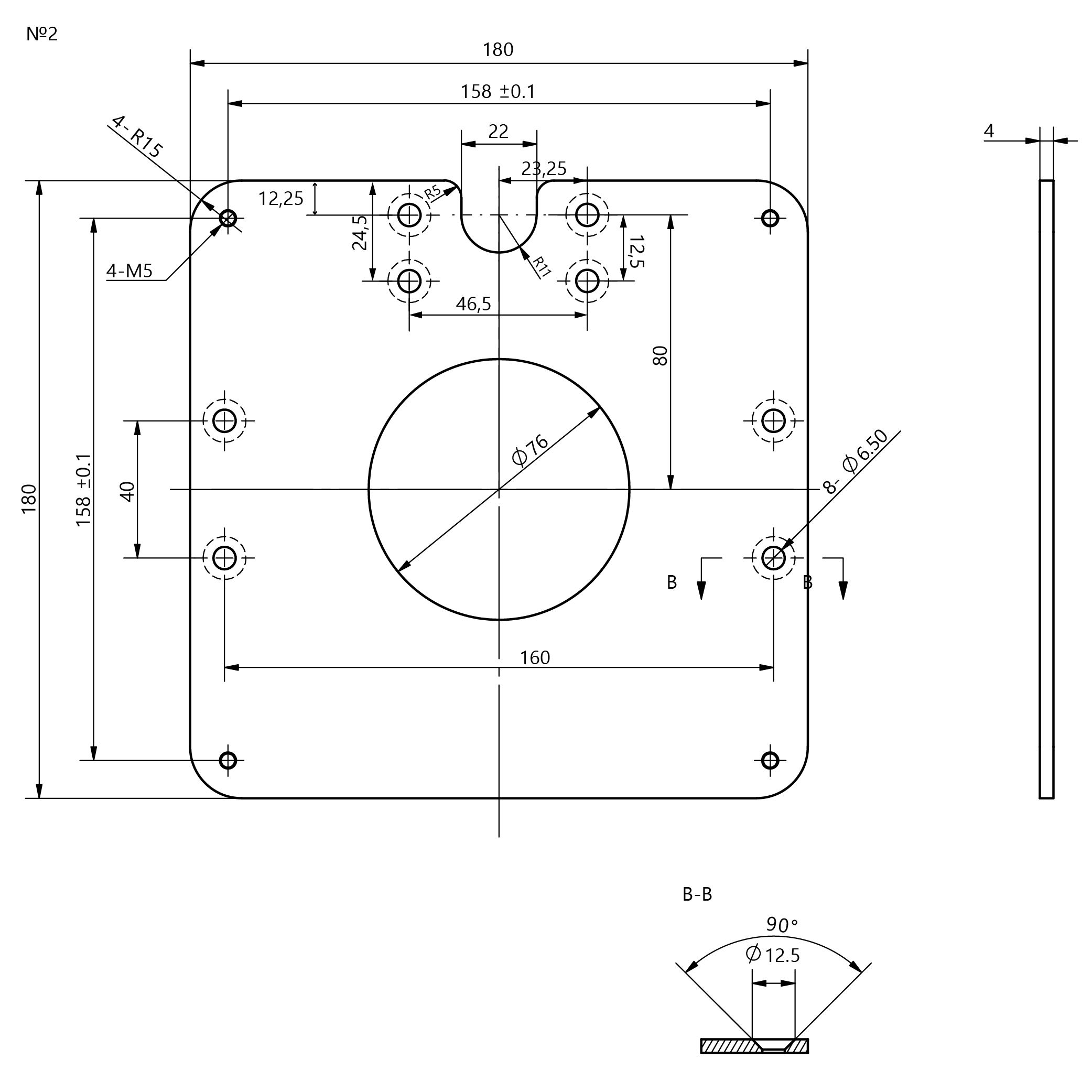

Пластина №2 - для лифта фрезерного BELMASH D033A.

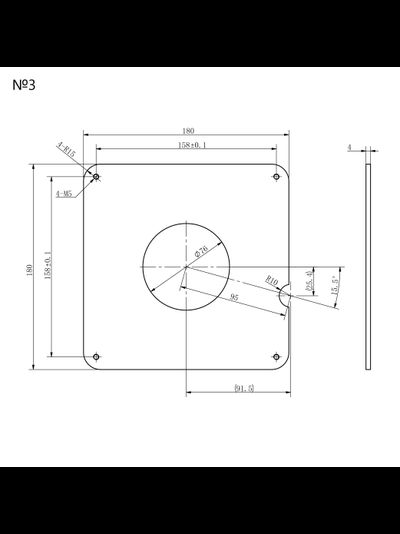

Пластина №3 (без установочных отверстий) - для самостоятельного сверления отверстий по индивидуальным характеристикам вашего оборудования.
