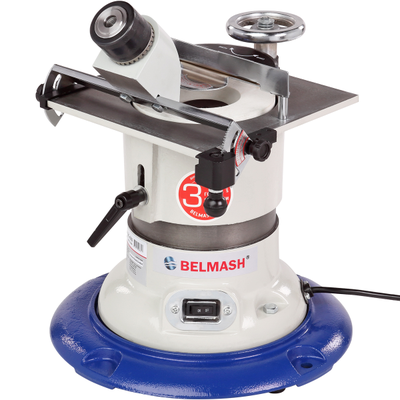

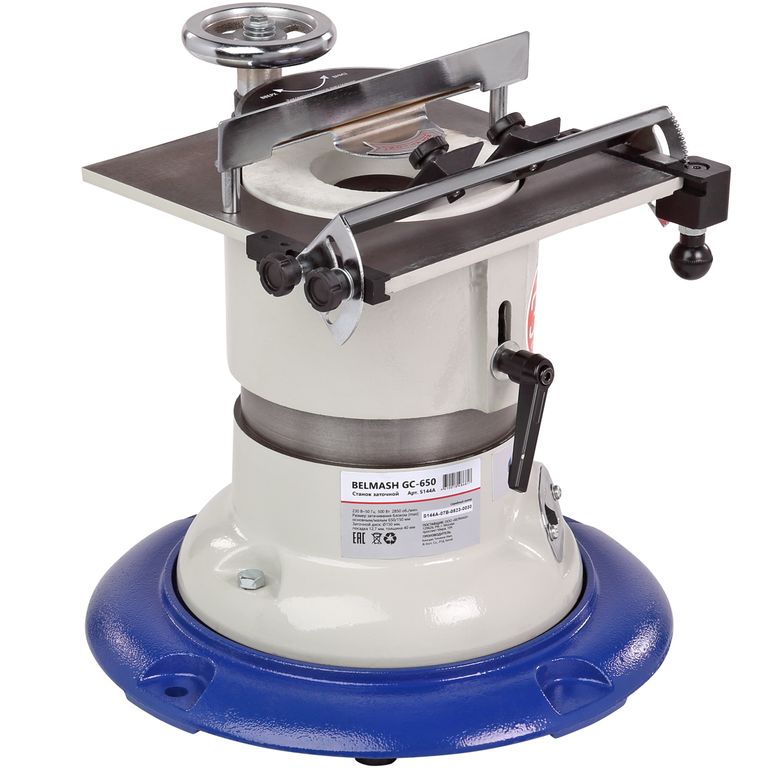

Станок BELMASH GC-650 предназначен для обработки абразивным инструментом (заточки) рабочих поверхностей ножей для строгальных, фуговальных, рейсмусовых станков, стамесок и сверл, имеющих прямую режущую кромку, при помощи вращающегося заточного диска.
Сердцем станка служит однофазный асинхронный двигатель мощностью 500 Вт, с помощью которого абразивный диск диаметром 150 мм и толщиной 40 мм развивает частоту вращения 2850 об/мин.

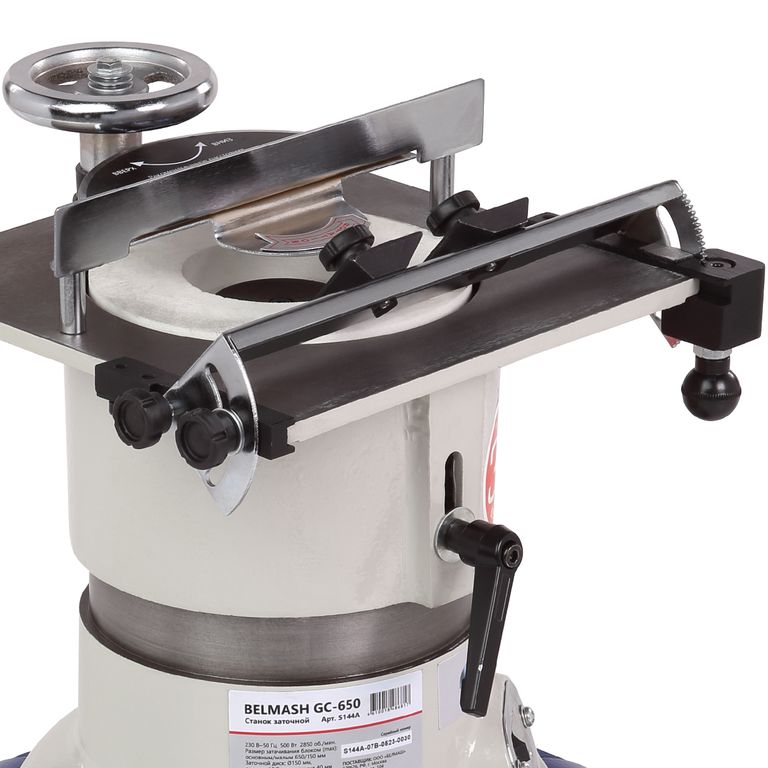

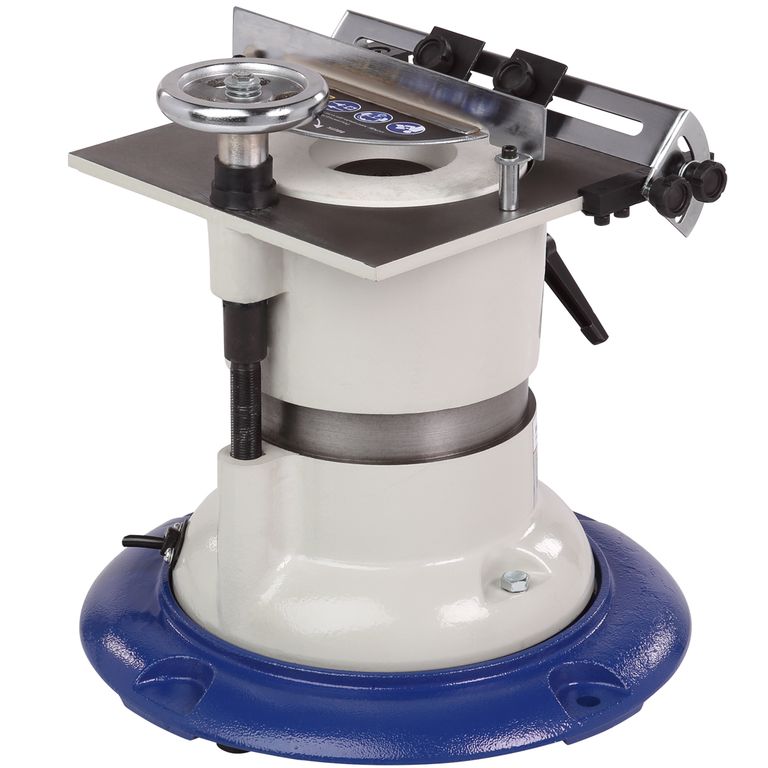

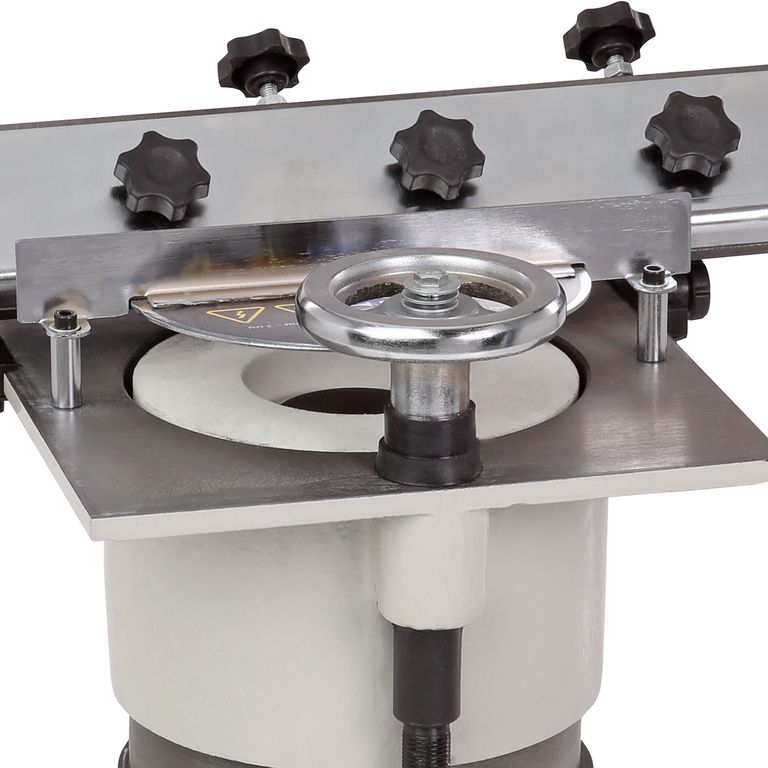

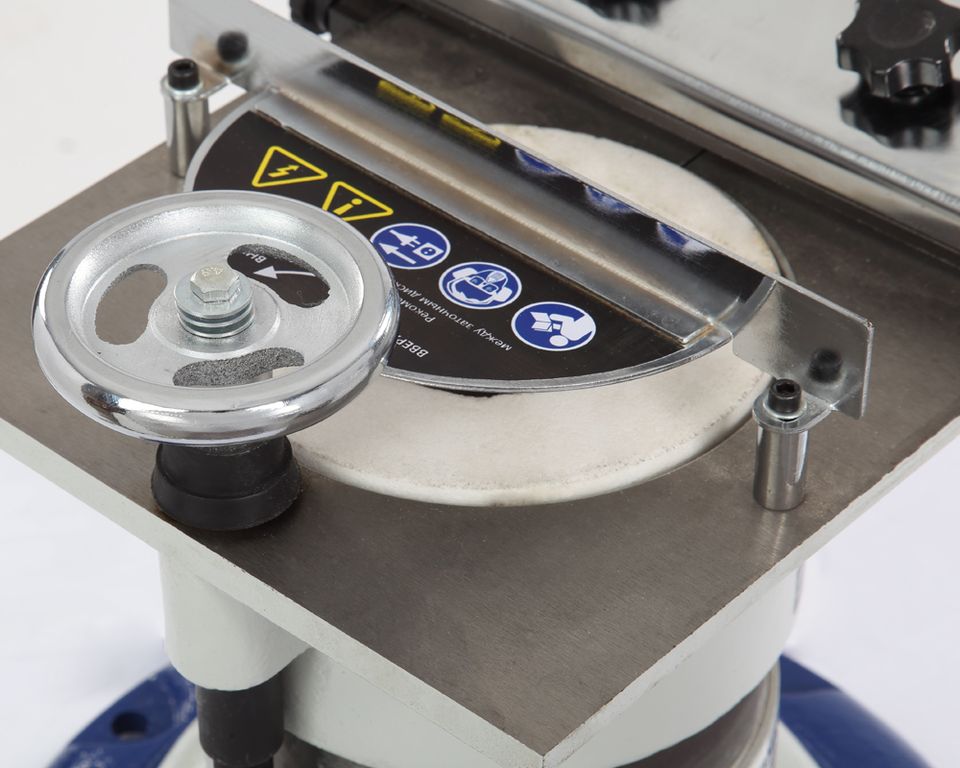

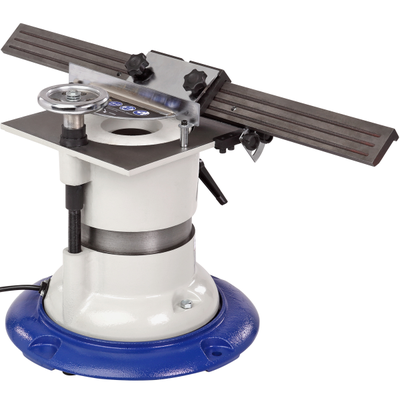

Рабочий стол и корпус станка изготовлены из чугуна. Вылет заточного диска регулируется за счет положения блока рабочего стола по вертикали. Стол имеет размер 234х230 мм, ход по вертикали - 32 мм, толщину - 8 мм. Его положение настраивается с помощью маховика и фиксируется рукояткой. Станок имеет четыре приспособления для затачивания и одно для правки.

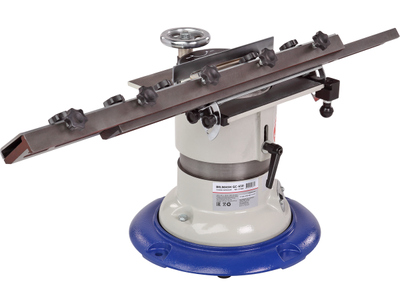

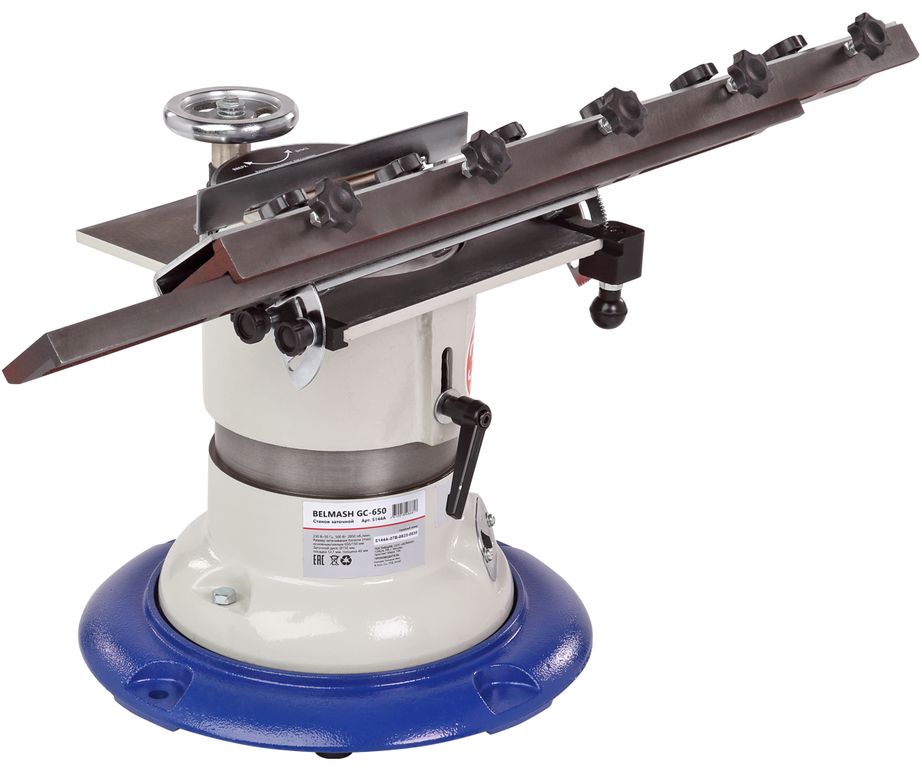

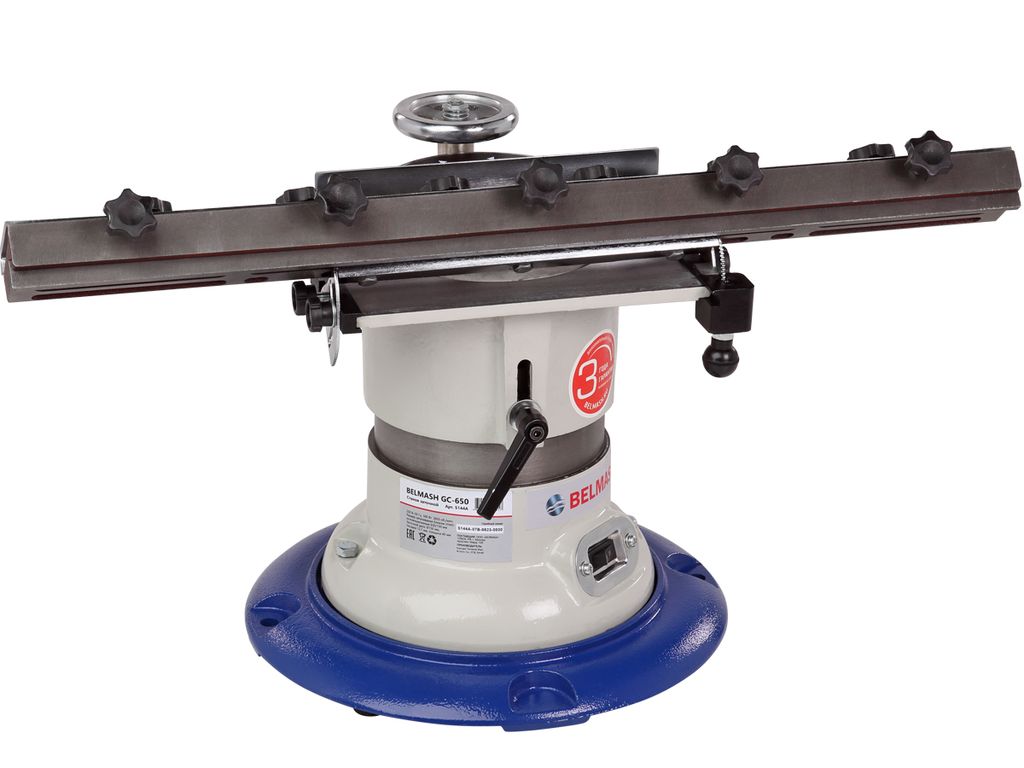

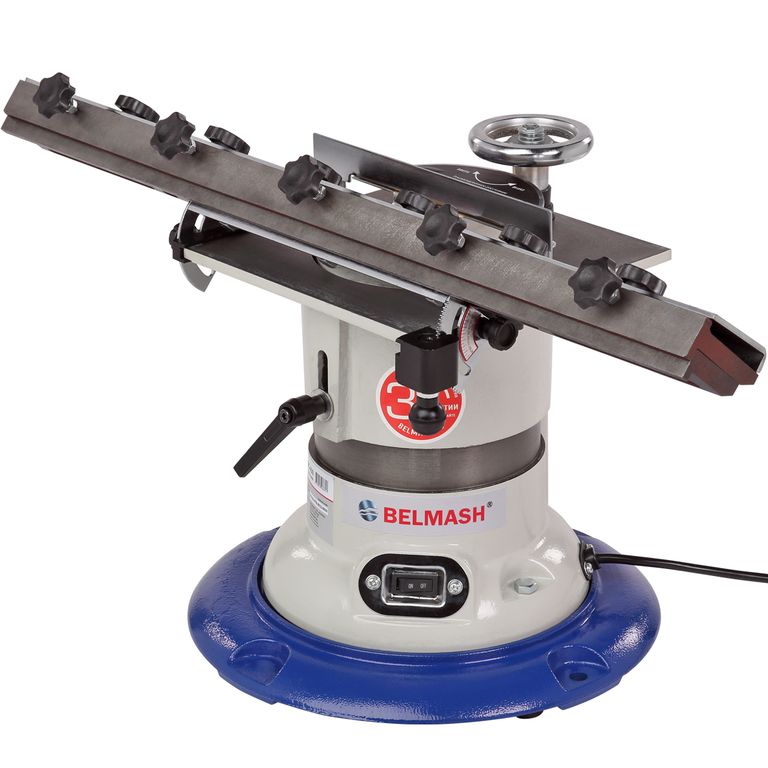

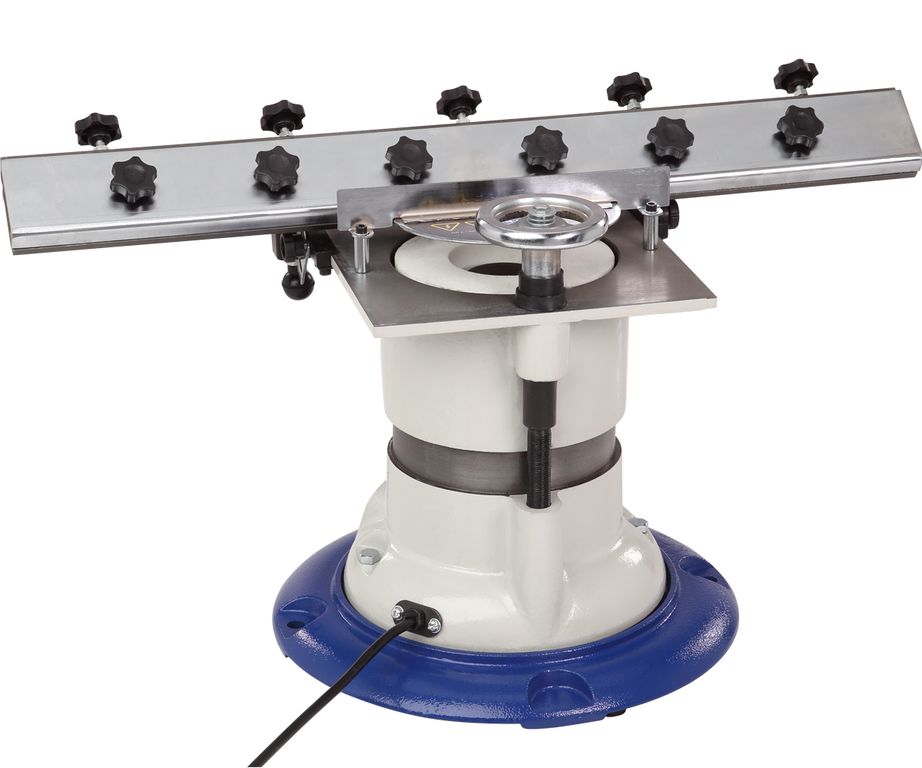

Для фиксации ножей имеются два зажимных блока – основной и малый. Максимальная длина обрабатываемой заготовки основным зажимным блоком составляет 650 мм (длина блока - 640 мм), малым – 150 мм (длина блока 125 мм).

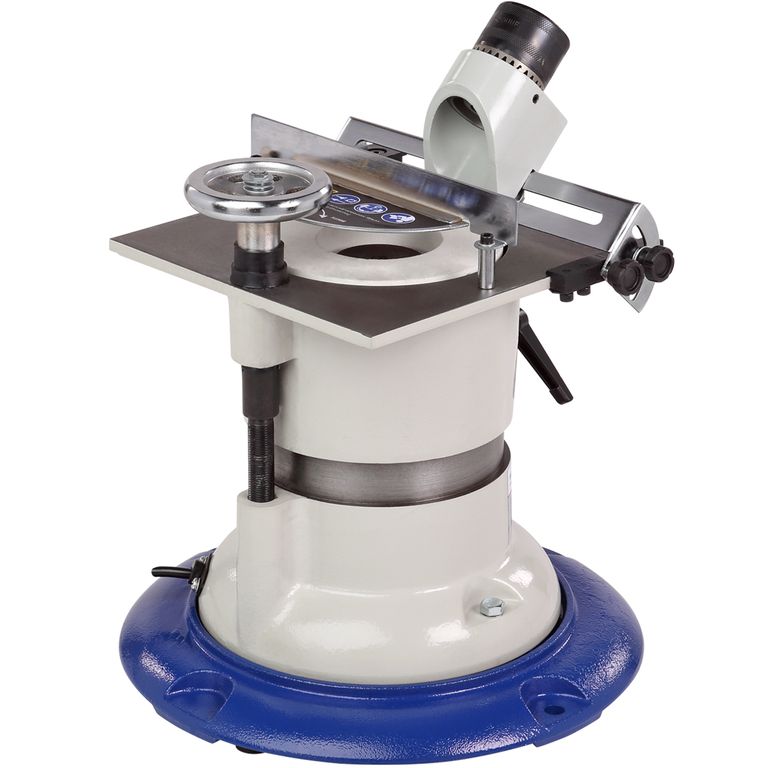

Сверлильный патрон в специальном держателе позволяет зажимать хвостовик обрабатываемого инструмента диаметром от 3 до 16 мм. Держатель устанавливается на основание с помощью болтов.

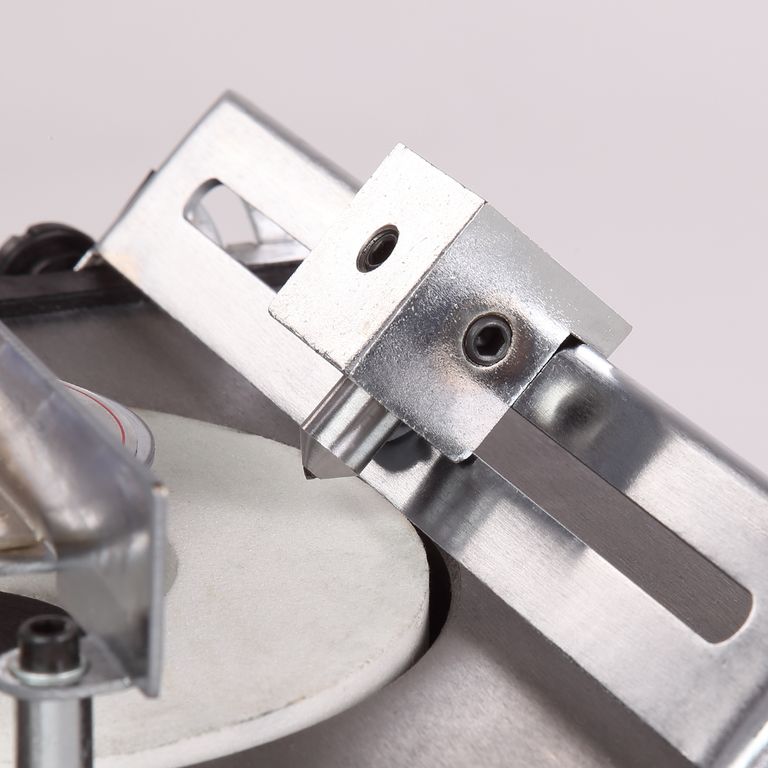

Для затачивания стамесок различной ширины имеются две специальные зажимные пластины, которые, как и держатель патрона, устанавливаются на поворотное основание и закрепляются с помощью винтов-барашков и специальных гаек.

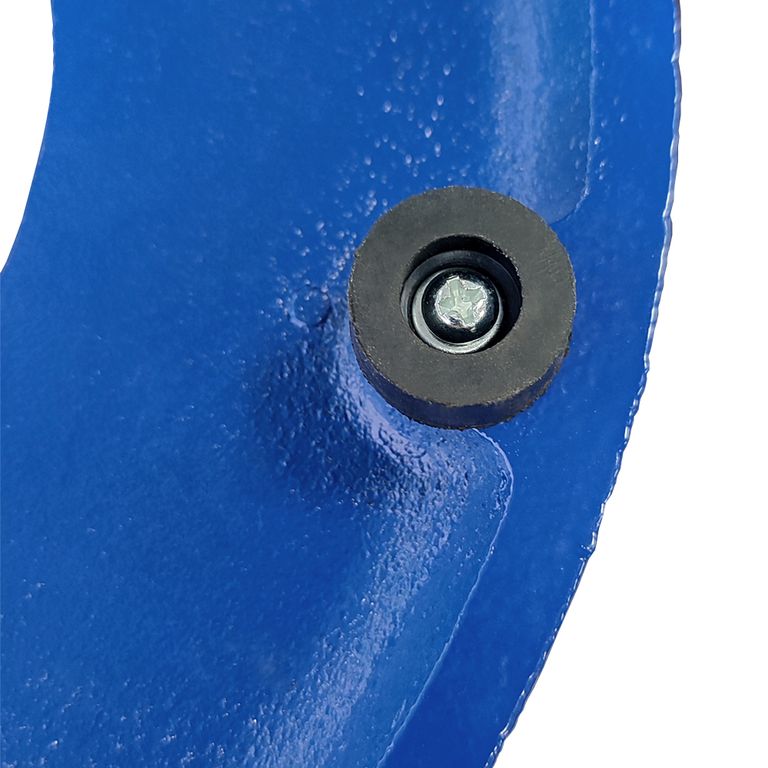

Станок имеет накладное чугунное основание диаметром 332 мм, использование которого позволяет сделать станок устойчивым, особенно при работе с большим зажимным блоком. Следует учитывать при размещении оборудования: при работе с использованием большого блока, его ход составляет около 0,75 м или около 1,5 м от правого до левого края блока. На накладном основании и корпусе станка имеются виброгасящие ножки и отверстия для крепления к верстаку. Диаметр опорной части корпуса станка без накладного основания составляет 230 мм.
Для очистки диска в комплекте поставки имеются держатель с алмазным карандашом и брусок для правки (150х25х25 мм).
Станок поставляется в новой модификации:
изменена конструкция блока рабочего стола;
изменена конструкция ручки фиксации положения рабочего стола;

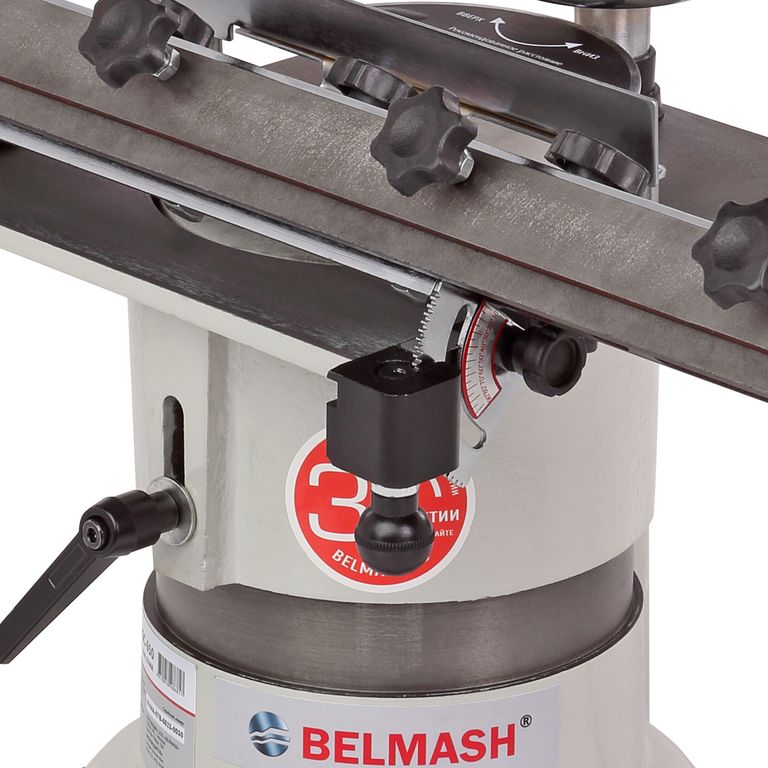

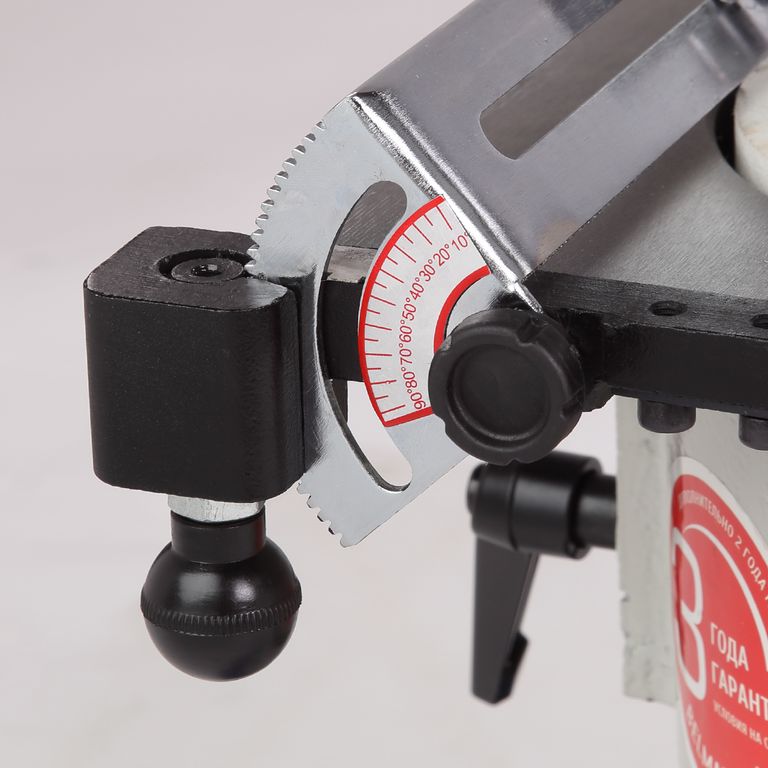

изменена конструкция механизма регулировки угла наклона основания для приспособлений и его направляющих;
в комплектацию добавлен алмазный карандаш для правки заточного диска.
