Фуговальный станок с валом Helical BELMASH J150/1170SAH

При соответствующей наладке выполняет следующие операции:
- строгание (фугование) по пласти или кромке
- строгание (фугование) под углом (по ребрам)
- выборка четверти

Особенности

• Установлен ножевой вал Helical
• Параллельный упор, приемный и подающий столы изготовлены из высококачественного чугуна
• Патрубок для подключения системы аспирации
• Параллельный упор с фиксированными углами наклона 90 и 45 градусов во внешнюю и внутреннюю стороны

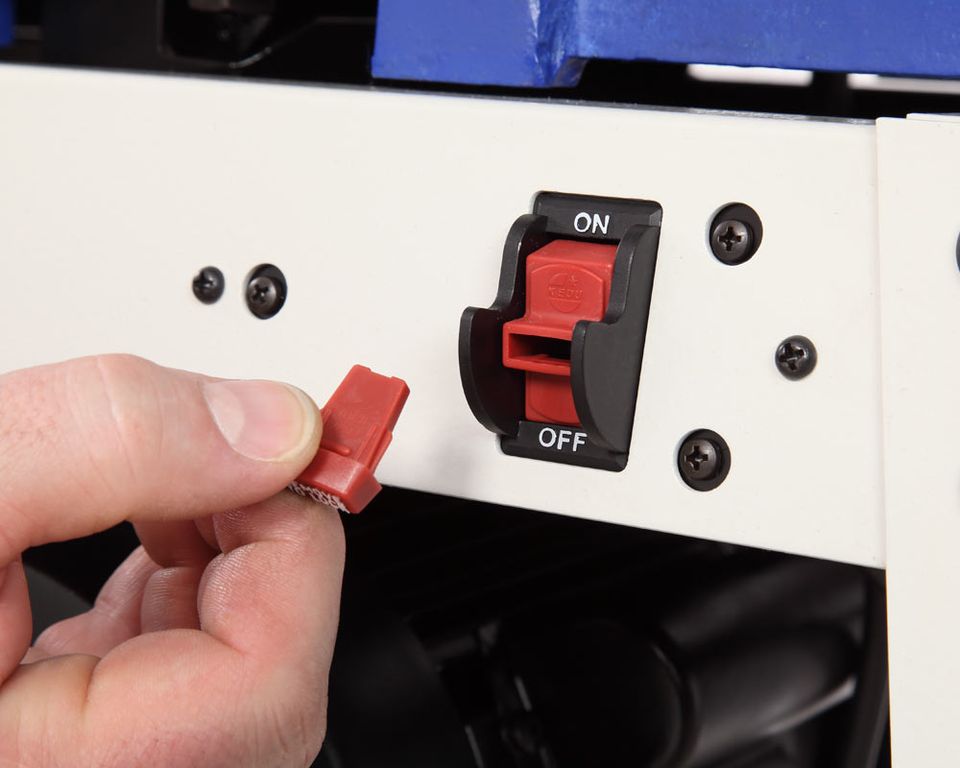

• Защита от детей, выключатель оборудован специальной съемной вставкой, без нее станок не включится
• Основание станка на ножках

Конструкция

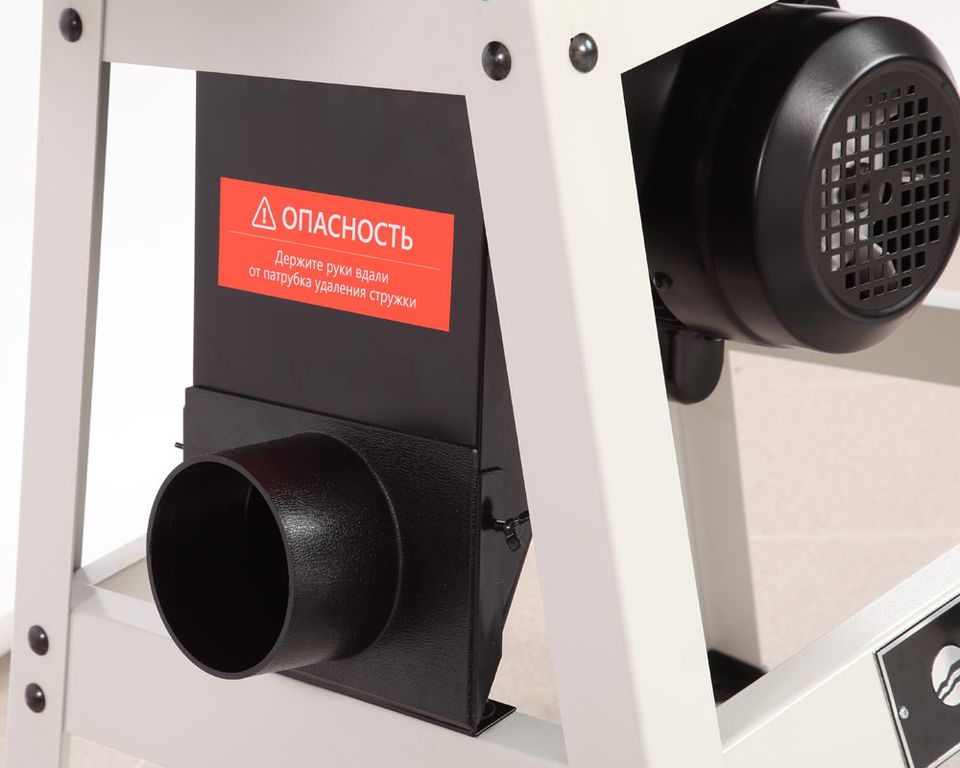

Станок состоит из двух частей. Нижняя часть – сборная станина, на неё крепится асинхронный двигатель (1100 Вт) и патрубок для отвода стружки (диаметр 100 мм). Верхняя часть состоит из основания, чугунных рабочих столов и чугунного параллельного упора, литого защитного кожуха и строгального вала.

На станке установлен ножевой вал Helical с 30 ножами, расположенными по спирали в четыре ряда. Такое расположение лезвий обеспечивает последовательный вход в заготовку, снижает шум, вибрацию, ударные нагрузки и дает более чистый срез (особенно на сучках, трещинах, свилеватых участках).
Каждый сегмент имеет по четыре режущих кромки, что кратно увеличивает их ресурс: по мере необходимости лезвия переворачиваются или выборочно заменяются.
Упрощенная модель, без вала Helical - BELMASH J150/1170SA.

Максимальная ширина обработки составляет 152 мм, общая длина строгальных столов 1190 мм. Глубина строгания до 3 мм, для точной регулировки на станке размещена шкала с указателем.

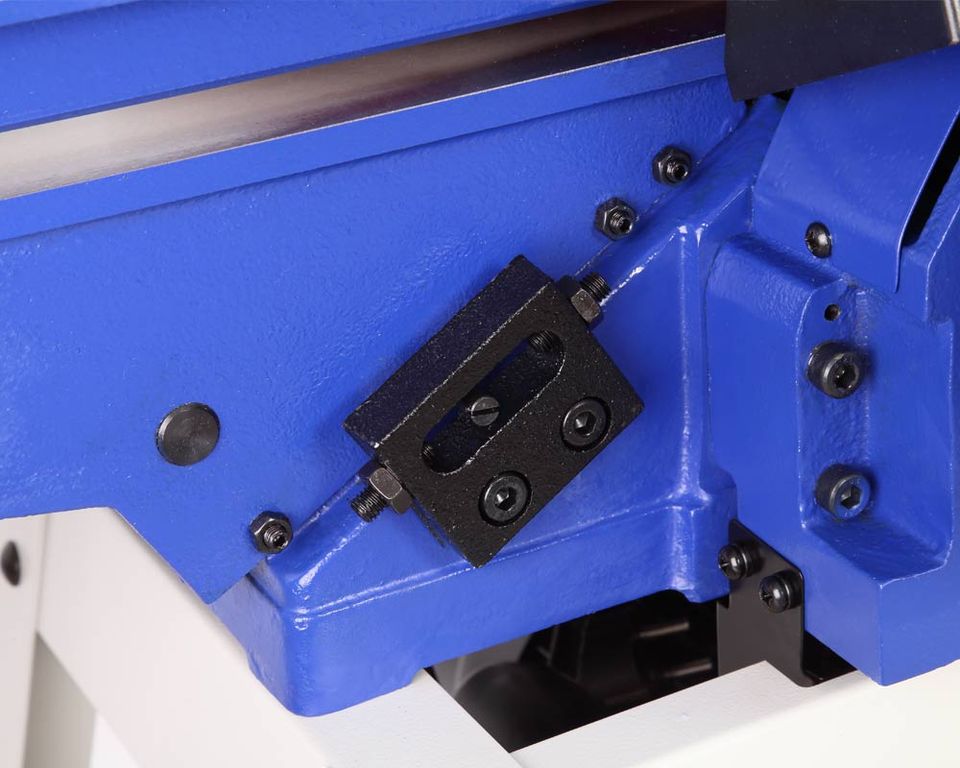

Оба рабочих стола регулируются по высоте, способ поднятия – ласточкин хвост. Максимальная глубина регулировки подающего стола 13 мм (для операции отбора четверти).

Параллельный упор позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны. Способ перемещения упора - ручной.

Для комфортной и безопасной работы в комплект поставки входят специальные упоры для подачи заготовки. Во избежание отдачи заготовки не выполняйте фугование изделий короче 200 мм, уже 10 мм, тоньше 8 мм. Пренебрежение данными требованиями может привести к травме..

Что нужно учесть при выборе верного помощника - читайте в статье
"Как не ошибиться с выбором фуговального станка?"

Соответствует требованиям технических регламентов

• ТР ТС 010/2011 «О безопасности машин и оборудования»
• ТР ТС 004/2011 «О безопасности низковольтного оборудования»
• ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
