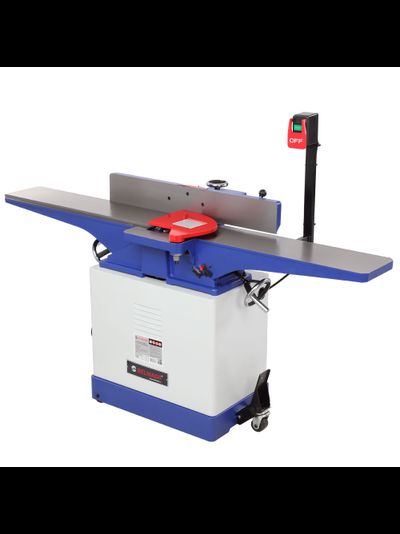

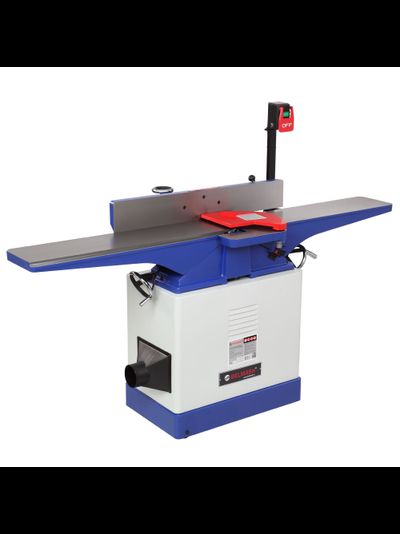

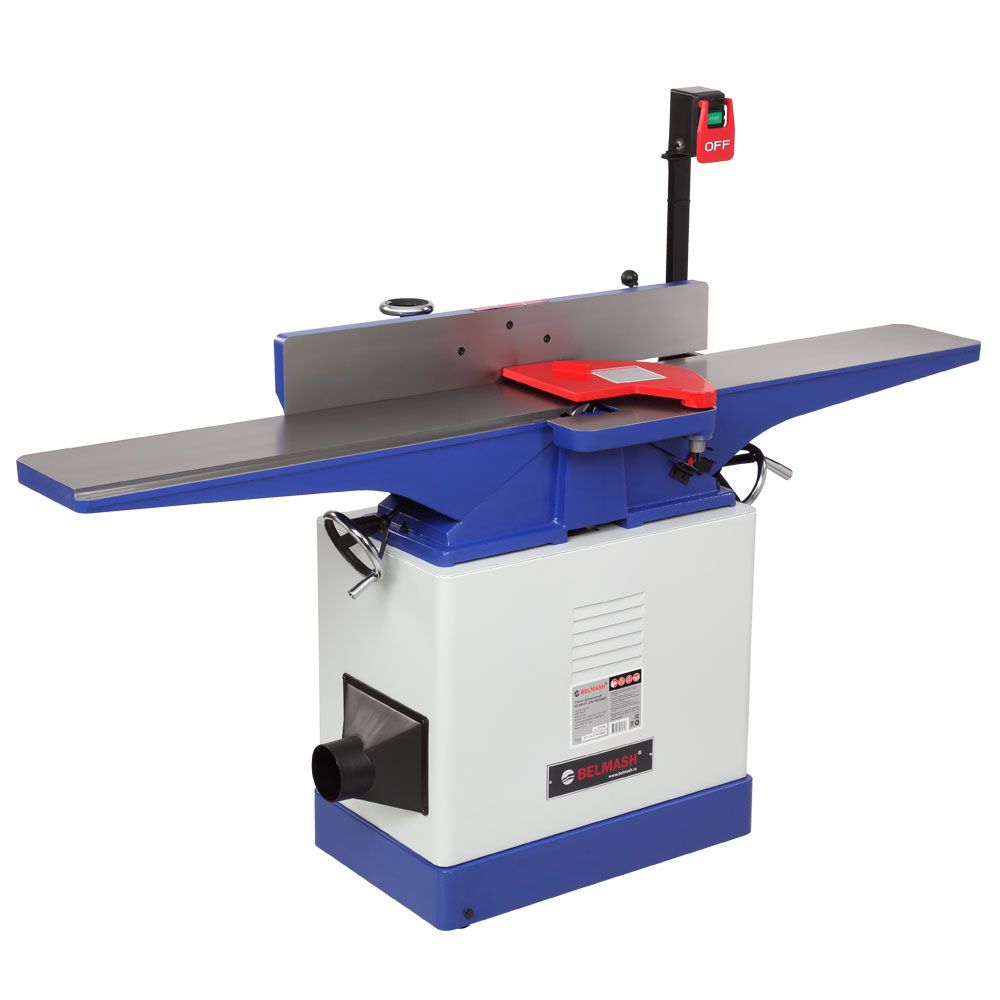

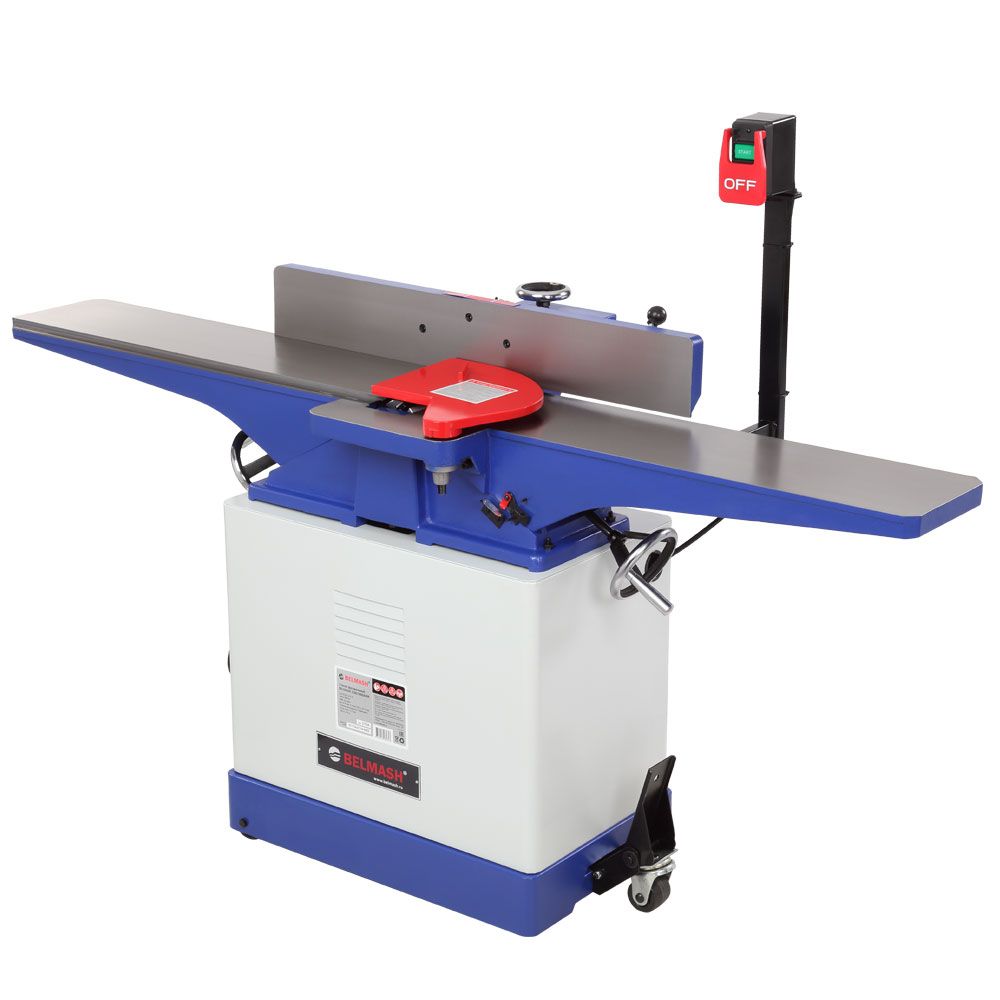

Фуговальный станок BELMASH J200/1800AMRH

Фуговальный станок BELMASH J200/1800AMRH представляет собой современное оборудование для обработки деревянных заготовок и применяется в небольших столярных мастерских.

При соответствующей наладке на станке можно выполнять следующие операции:
- строгание (фугование) по пласти или кромке
- строгание (фугование) под углом (по ребрам)
- выборка четверти.

Особенности

• Установлен вал Helical
• Параллельный упор, каретка, основание, рабочие столы изготовлены из высококачественного чугуна
• Длинные столы для обработки габаритных заготовок
• Параллельный упор наклоняется на 45 градусов в обе стороны
• Удобное перемещение упора при помощи специального маховика
• Колесная система для перемещения станка по мастерской
• Кнопки управления на отдельной стойке
• Патрубок для подключения стружкоотсоса

Конструкция

Станок имеет классическую конструкцию: на стальной тумбе расположены литые чугунные элементы: основание, рабочие столы, параллельный упор с кареткой.
Двигатель однофазный асинхронный, с режимом работы S1 и мощностью 2400 Вт, оснащен встроенным вентилятором. Питание осуществляется от сети 230 Вт, аналогичная модель для подключения сети 400 Вт - BELMASH J200/1800AMRH (2.4 кВт, 400 В)

На станке установлен сегментированный ножевой вал Helical с 40 ножами, размещенными по спирали. Такое расположение лезвий обеспечивает последовательный вход в заготовку, снижает шум, вибрацию, ударные нагрузки и дает более чистый рез. Это особенно актуально при работе с твердой древесиной, а также на сучках, трещинах, свилеватых участках. Каждый сегмент имеет по четыре режущих кромки, что кратно увеличивает их ресурс: по мере необходимости лезвия переворачиваются или выборочно заменяются. Упрощенные модели без вала Helical - BELMASH J200/1800AMR (230 Вт) и BELMASH J200/1800AMR (2.4 кВт, 400 В).

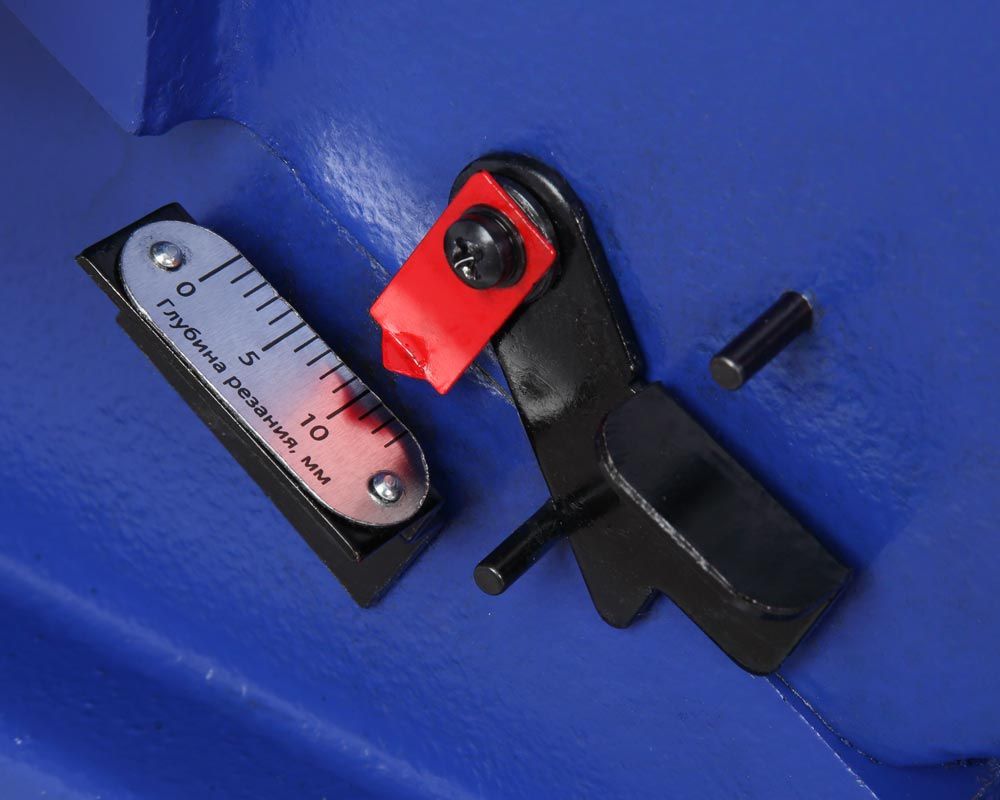

Ширина обработки средняя для модельного ряда и составляет 203 мм. Рабочие столы имеют достаточную длину для обработки габаритных заготовок, общая длина столов - 1830 мм. Глубина строгания до 3 мм, для точной регулировки на станке размещена шкала с указателем.

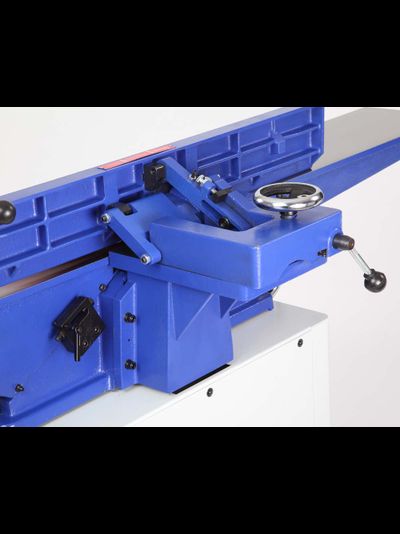

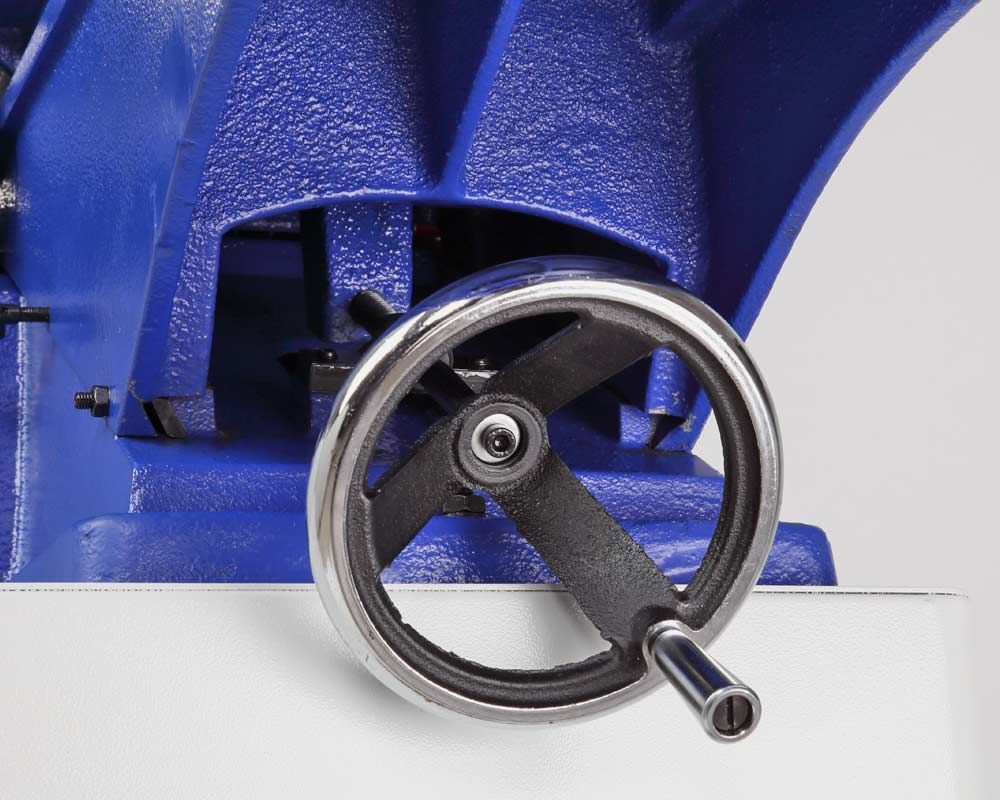

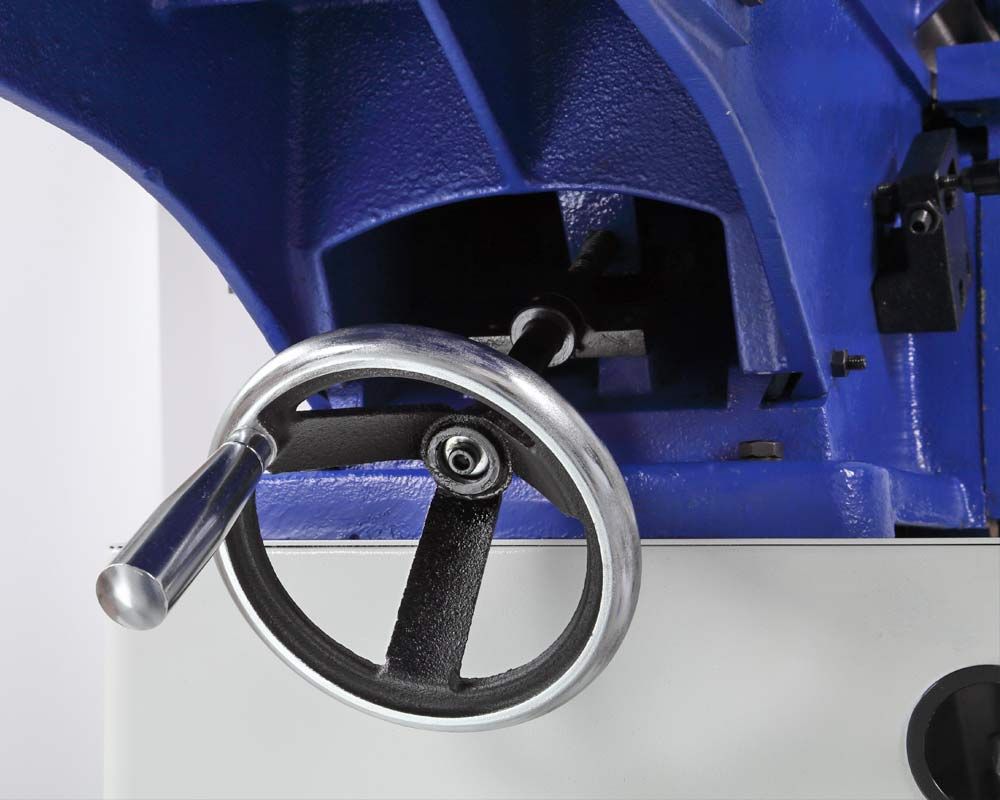

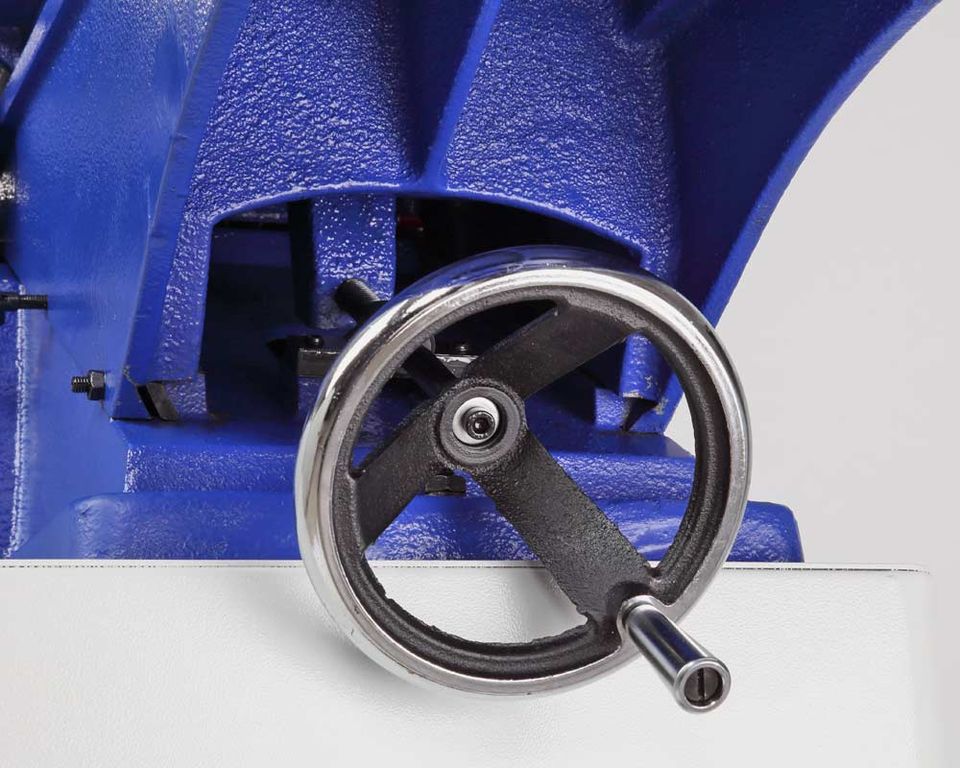

Подающий и приёмный столы перемещаются по направляющим «ласточкин хвост», данный механизм обеспечивает надежность и долгий срок службы. Оба стола оснащены маховиками, благодаря им можно произвести более точную настройку высоты столов и глубины резания. Максимальная глубина регулировки подающего стола 12,7 мм (для операции отбора четверти).

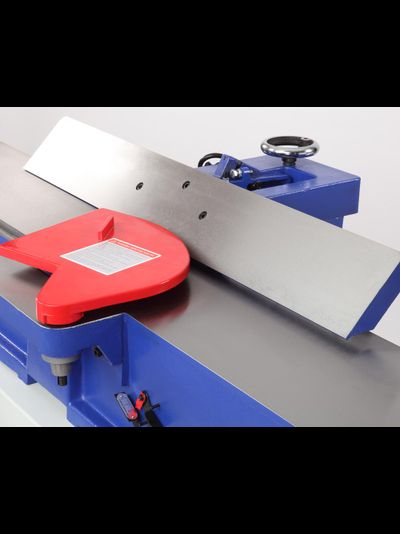

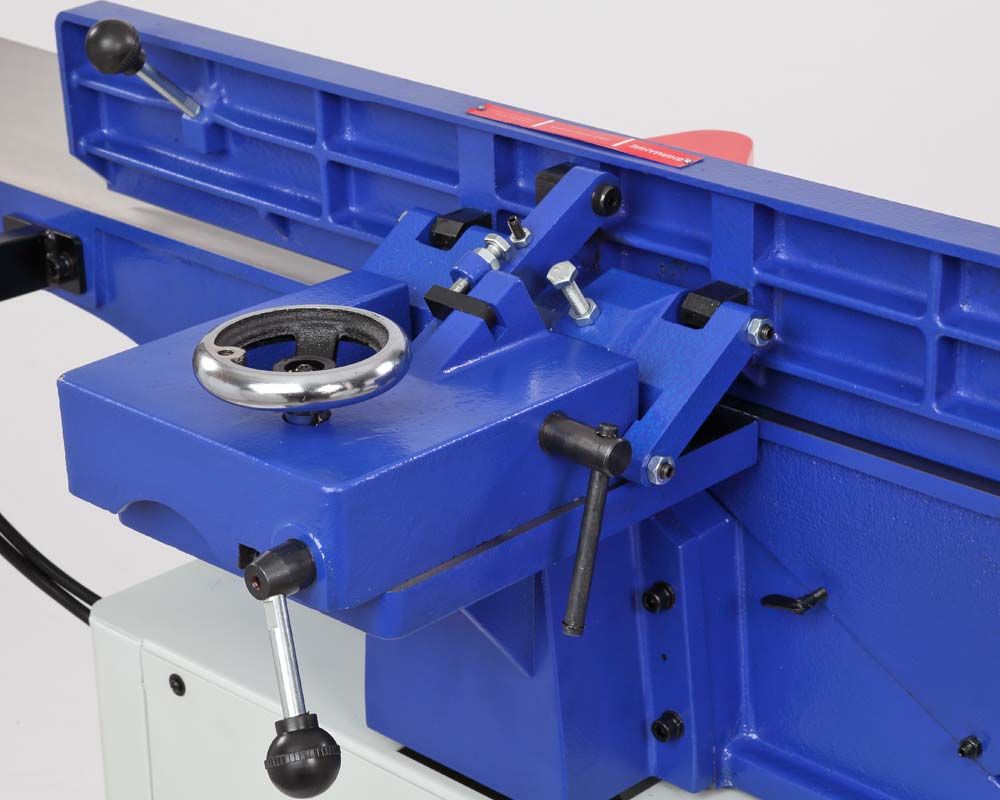

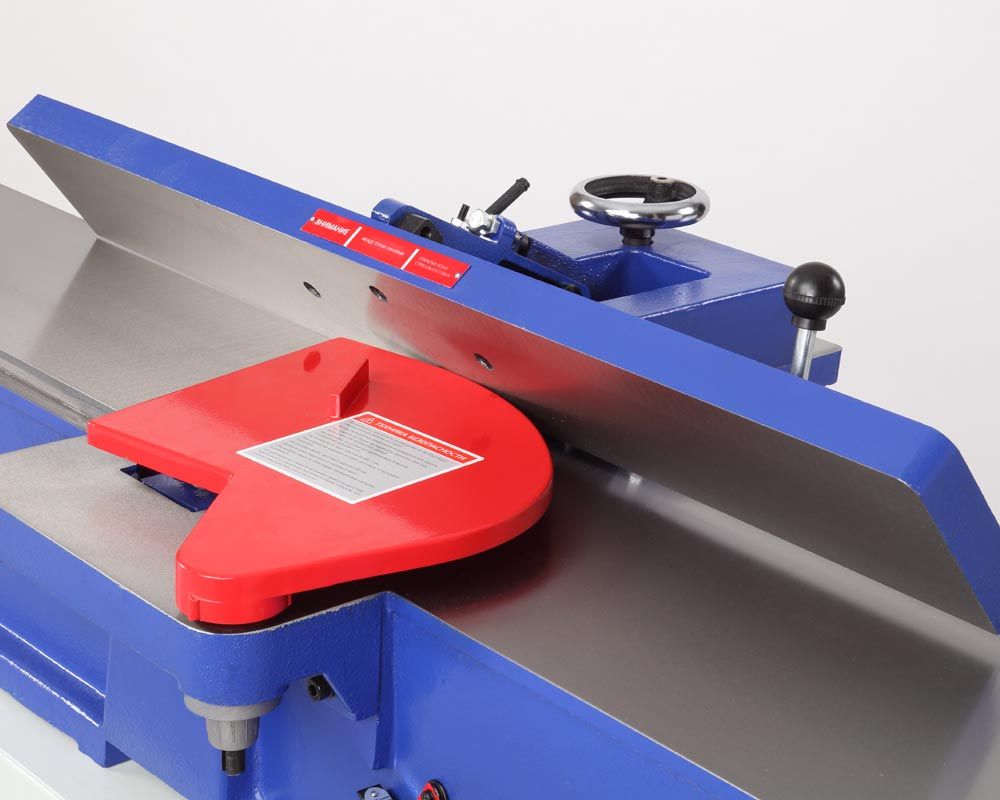

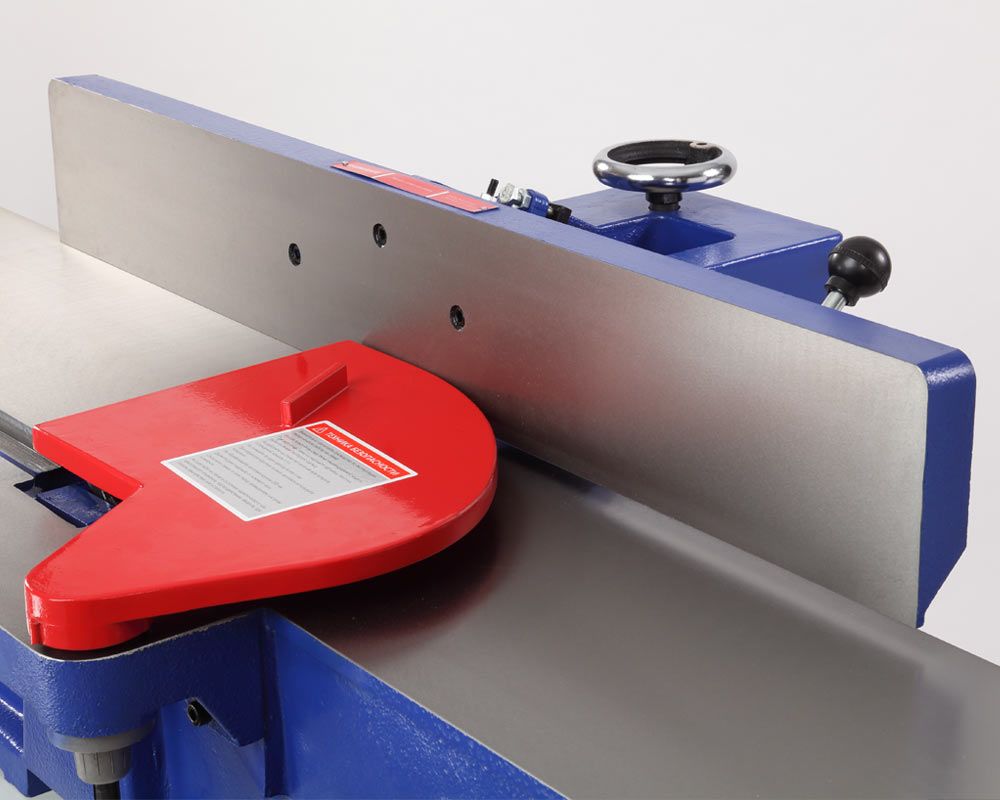

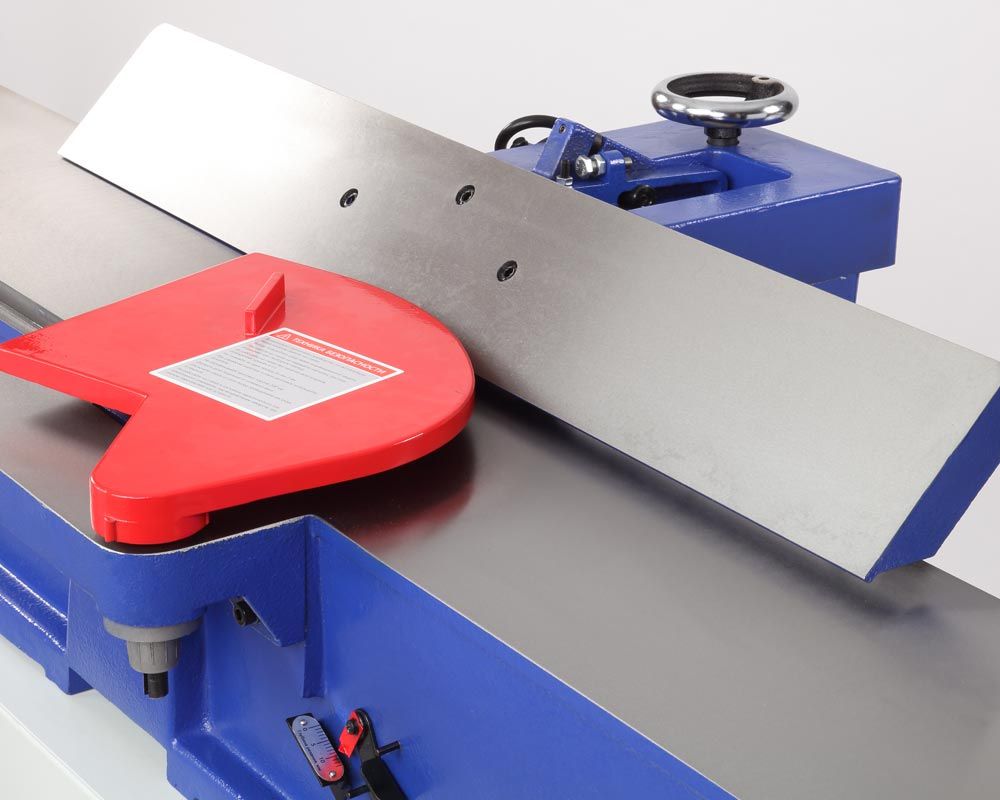

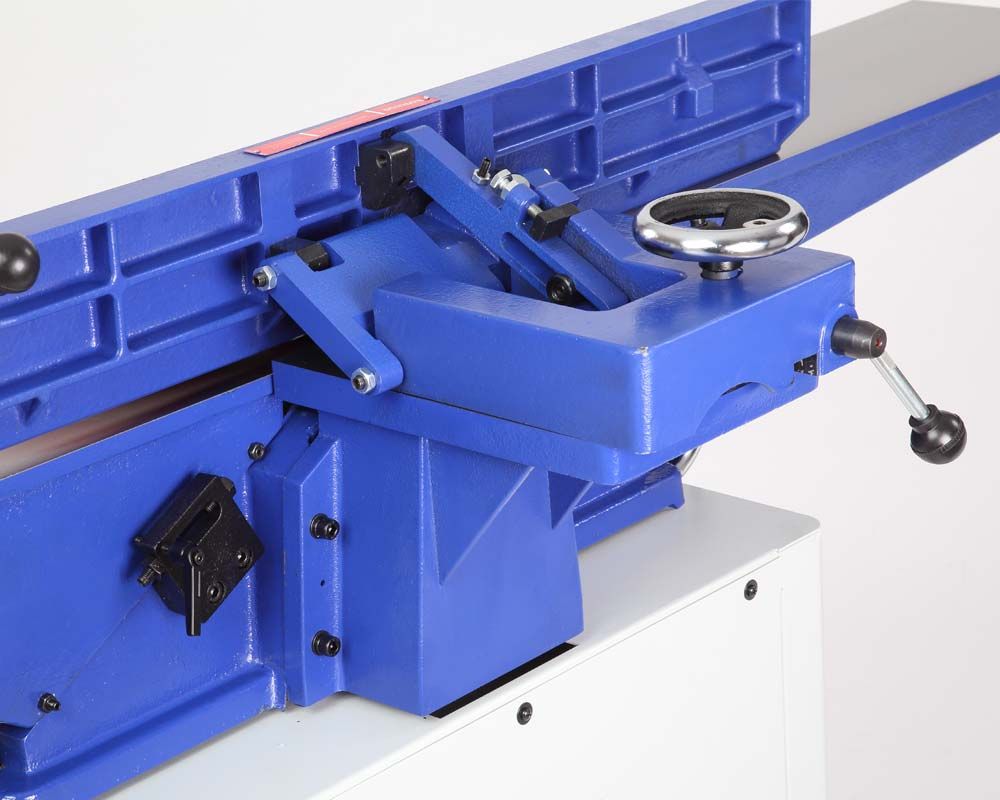

Размер параллельного упора 890 × 125 мм, он позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны. Способ перемещения упора – скользящий с реечным механизмом, обеспечивает более удобное и точное позиционирование на строгальных столах.

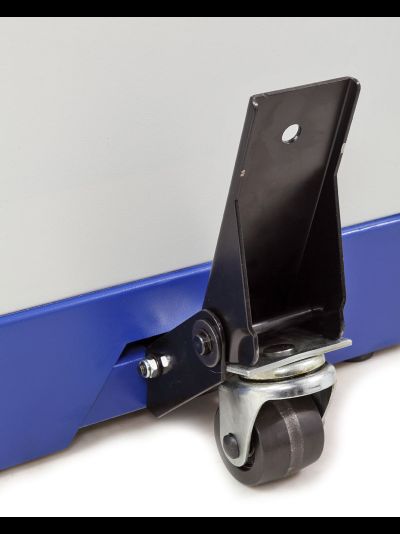

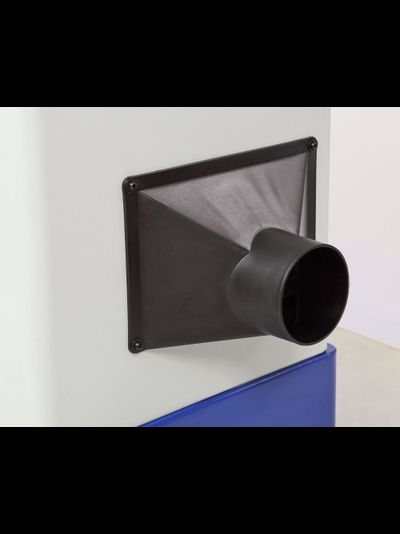

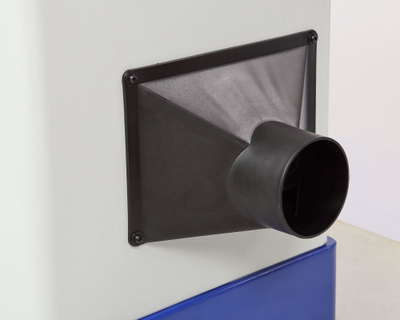

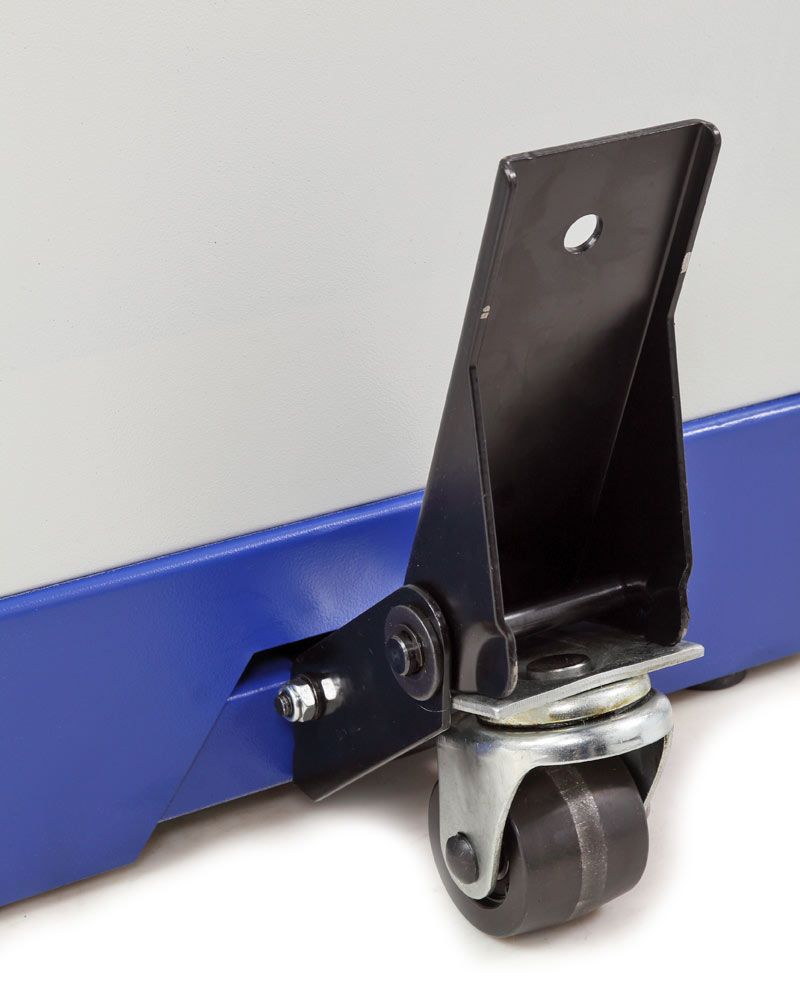

На стальном корпусе размещен патрубок (102 мм) для подключения системы аспирации. В нижней части основания установлена колесная система, которая позволяет перемещать массивный станок по мастерской.

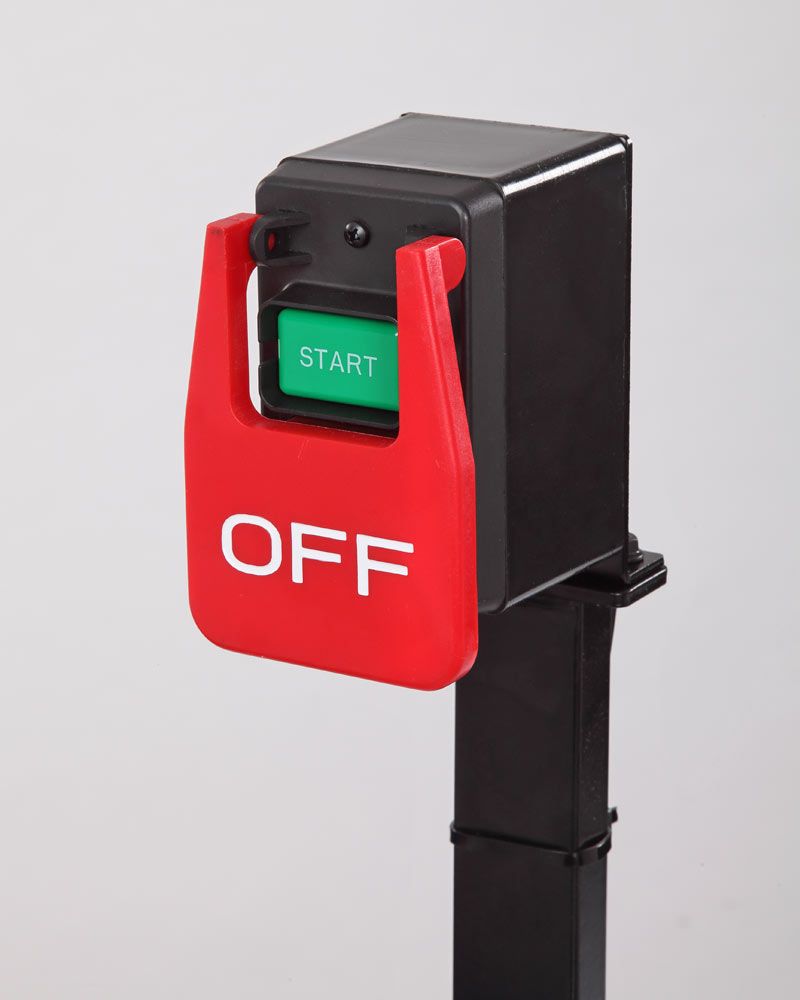

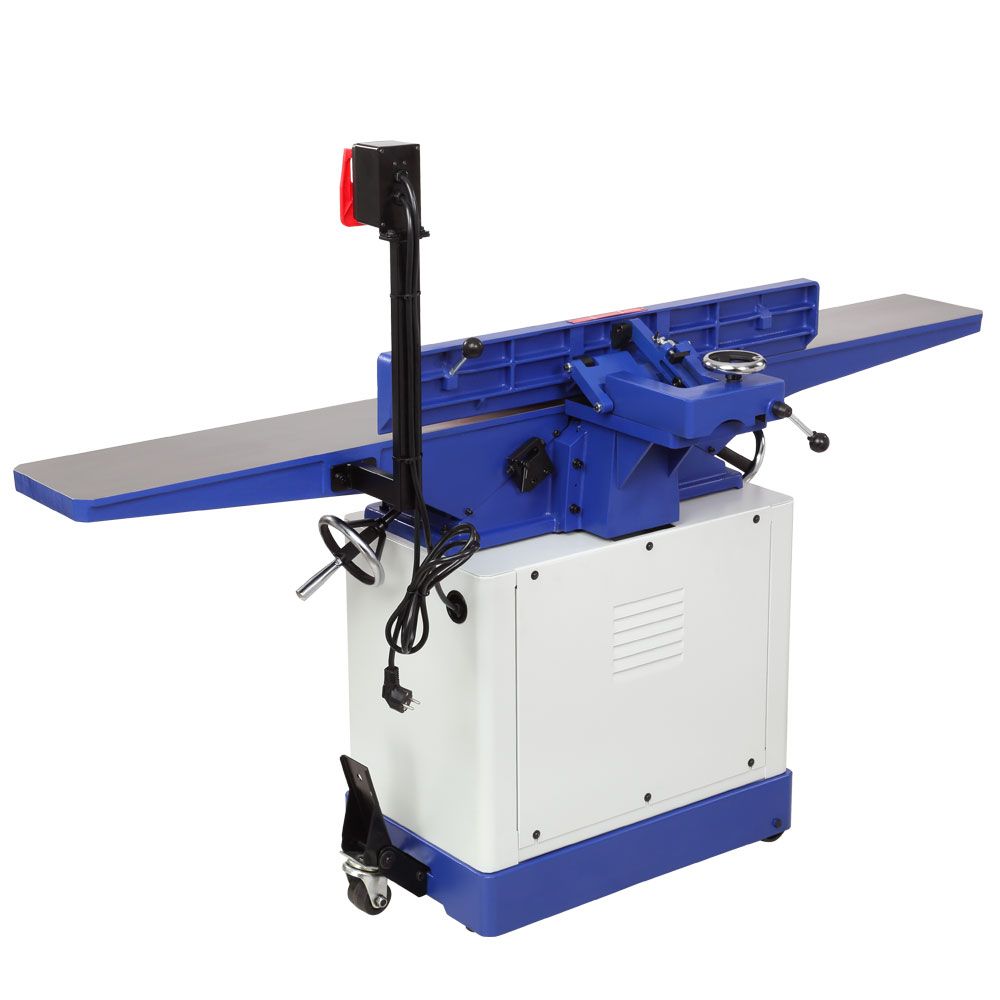

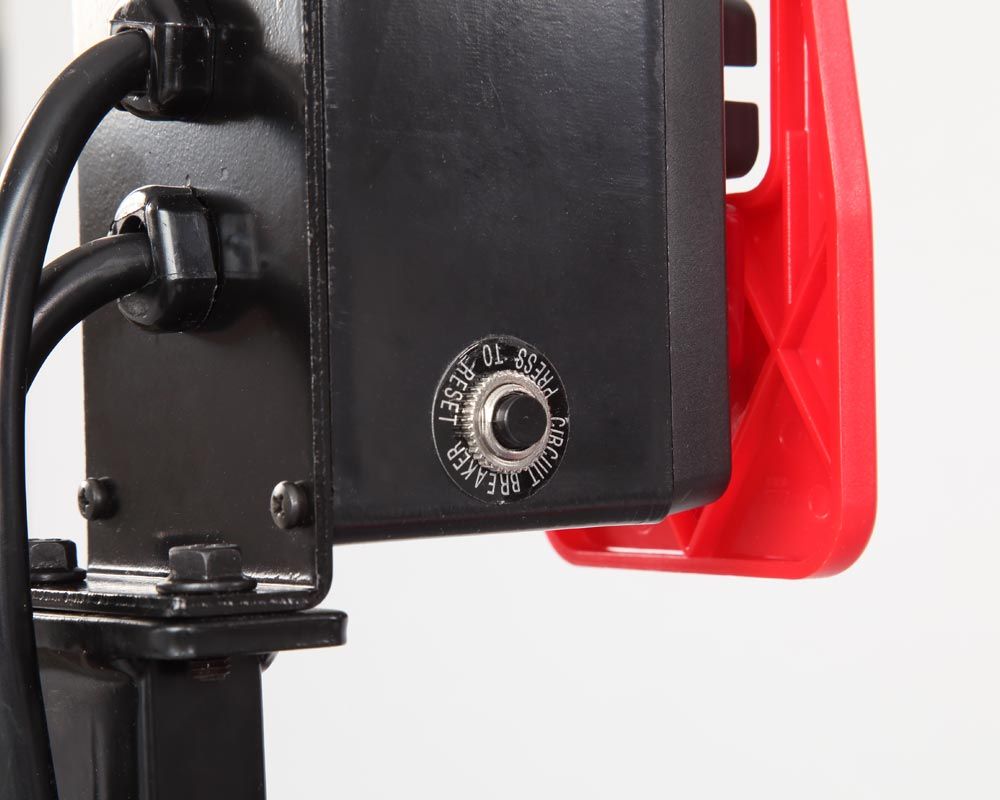

Выключатель вынесен на специальную стойку, на нем расположены кнопки "Старт" и "Стоп".

Для безопасной работы предусмотрены специальные упоры для подачи заготовки.

Во избежание отдачи заготовки не выполняйте фугование изделий короче 200 мм, уже 20 мм, тоньше 8 мм. Пренебрежение данными требованиями может привести к травме.

Что нужно учесть при выборе верного помощника - читайте в статье
"Как не ошибиться с выбором фуговального станка?"

Соответствует требованиям технических регламентов

• ТР ТС 010/2011 «О безопасности машин и оборудования»
• ТР ТС 004/2011 «О безопасности низковольтного оборудования»
• ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

Компания BELMASH дополнительно предоставляет
- расширенную гарантию + 24 месяцев к основной (после покупки пройти регистрацию на сайте www.belmash.ru)
- качественный постпродажный сервис
- профессиональные консультации по вопросам наладки/обслуживания установки
