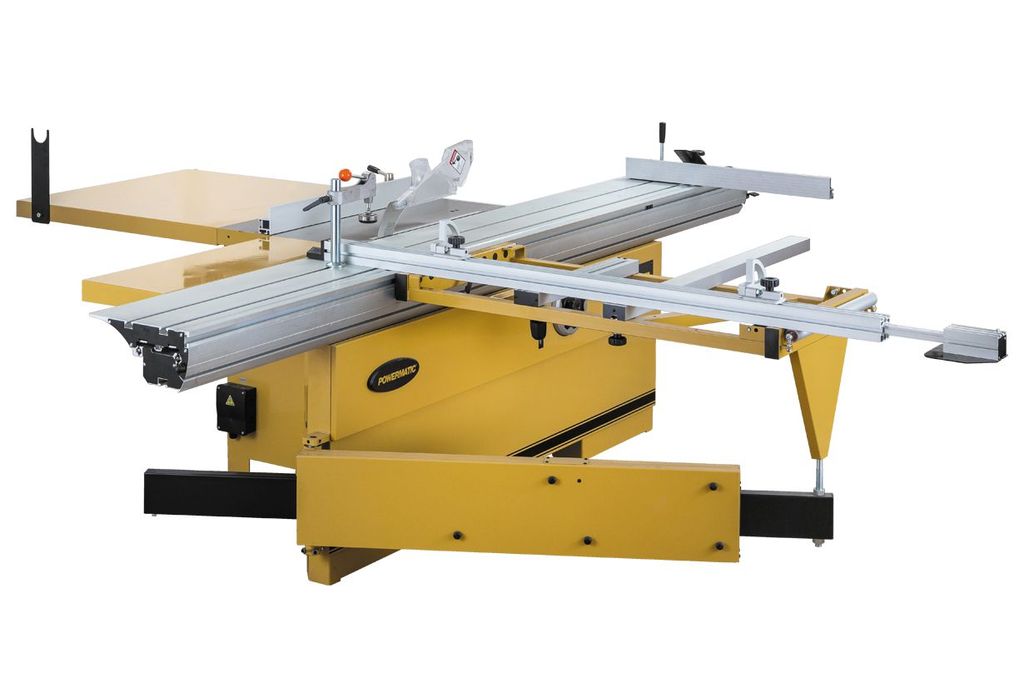

Powermatic PMPS-3200 Форматно-раскроечный станок

ОСОБЕННОСТИ:

Механизм блокировки вала для облегчения замены пильного диска

Вспомогательный электродвигатель для привода подрезного диска

Пильный модуль из чугунного литья

Регулировка положения расклинивающего ножа

Регулировка положения подрезного диска маховиками

Регулировка наклона пильного диска

Регулировка глубины пропила

Рабочий стол из чугунного литья

Съемный расширитель рабочего стола из стального листа справа

Съемный удлинитель рабочего стола из стального листа

Регулируемый параллельный упор с эксцентриковым зажимом и со вспомогательной рукояткой точной настройки

Подвижный стол из алюминиевого профиля

Возможность регулировки шариковых направляющих подвижного стола для компенсации износа

Съемный расширитель подвижного стола с телескопической опорой

Эксцентриковый прижим заготовки для фиксации на подвижном столе

Поперечный упор подвижного стола с линейкой и регулируемыми стопорами заготовки

Регулируемый продольный упор

Съемный поворотный упор подвижного стола с угловой разметкой

Powermatic PMPS-3200 – форматно-раскроечный станок с удачной и хорошо продуманной конструкцией для интенсивной работы с любыми, в том числе крупными и тяжелыми, заготовками. Ресурс основных узлов и модулей рассчитан на эксплуатацию в одну или в несколько смен, при этом обслуживание, переналадка и настройка максимально упрощены.

Одна из особенностей этого станка – привод подрезного диска отдельным двигателем. Конструкция узла такова, что при смене положения основного пильного полотна подстройка подрезного не требуется. С другой стороны, она максимально упрощена: рукоятки со стопорами расположены снаружи корпуса и обеспечивают смещение вверх-вниз и вправо-влево.

Регулировка положения (наклон и высота) большого диска выполнена, как обычно, а его замена упрощена: вал блокируют специальным штифтом с верхней стороны стола через отверстие в нем. Для увеличения предельной толщины распиливаемых деталей допускается использование дисков с диаметром больше 305 мм (вплоть до 355 мм включительно). При этом важно учитывать, что механизм регулировки глубины пропила не позволяет полностью убрать в стол такой диск.

Подвижный стол длиной 3200 мм ходит на шариках, уложенных в направляющие из высоколегированной закаленной стали.

Это точная и долговечная конструкция, к тому же имеющая регулировку для компенсации износа (производится вращением настроечных винтов, которые расклинивают полки профиля с направляющими шариков). Рабочая поверхность дополнена съемным расширением с телескопической опорой и может оснащаться рядом вспомогательных приспособлений; все они также выполнены съемными. Для пиления прямоугольных панелей оптимален поперечный (фронтальный) упор со скользящими откидными башмаками, для резов под углом – транспортирный упор.

В обоих случаях может применяться эксцентриковый прижим заготовки и продольный (задний) упор, «поджимающий» деталь к переднему.

Каретку можно заблокировать в любом удобном положении и использовать станок для продольного пиления вдоль параллельного упора. Он выполнен из жесткого алюминиевого профиля и установлен на мощном чугунном суппорте, который перемещается по цилиндрической чугунной штанге. Предусмотрена миллиметровая шкала, эксцентриковый зажим и вспомогательные настройки.

Станок имеет массивную жесткую конструкцию со множеством литых чугунных деталей и поставляется в комплектации, включающей все необходимое для полнофункционального использования, отдельно требуется докупать только пильные диски (их выбор обусловлен материалом заготовок).

ХАРАКТЕРИСТИКИ

Напряжение, В 400

Потребляемая (выходная) мощность основного двигателя, кВт 5,5 (3,75)

Частота вращения пильного диска на холостом ходу, об/мин 4000

Потребляемая (выходная) мощность двигателя подрезного диска, кВт 0,8 (0,56)

Частота вращения подрезного диска на холостом ходу, об/мин 8000

Внешний (посадочный) диаметр пильного диска, мм 305 (30)

Внешний (посадочный) диаметр подрезного диска, мм 120 (20)

Угол наклона пильного диска 0-45º

Максимальная глубина пропила под углом 0º и 45º, мм 90 и 63

Размеры рабочего стола (ДхШ), мм 896х548

Удлинение рабочего стола (ДхШ), мм 896х952

Расширение рабочего стола справа (ДхШ), мм 830х320

Максимальная ширина заготовки при пилении с параллельным упором справа, мм 1300

Размеры подвижного стола (ДхШ), мм 3200х360

Расширение подвижного стола (ДхШ), мм 585х1230

Максимальная ширина до ограничителя торцевого упора подвижного стола, мм 2000-3550

Ход подвижного стола (каретки), мм 3705

Максимальная длина распила на подвижном столе, мм 3000

Диаметр вытяжного штуцера, мм 120 и 60

Длина, мм 3400

Ширина, мм 3500

Высота, мм 1200

Масса, кг 520

Длина в упаковке, см 211

Ширина в упаковке, см 115

Высота в упаковке, см 112

Масса в упаковке, кг 675
