PM3000B Циркулярная пила Powermatic

ХАРАКТЕРИСТИКИ

Напряжение, В 400

Потребляемая (выходная) мощность, кВт 6,9 (5,6) кВт

Частота вращения пильного диска на холостом ходу, об/мин 4500

Внешний (посадочный) диаметр пильного диска, мм 350 (30)

Внешний (посадочный) диаметр диска Dado, мм 200 (25,4)

Угол наклона пильного диска 0-45°

Максимальная глубина пропила под углом 0° и 45°, мм 130 и 89

Размеры рабочего стола (ДхШ), мм 965х660

Расширение рабочего стола слева (ДхШ), мм 965х280

Выдвижное расширение рабочего стола справа (ДхШ), мм 965х280

Максимальная ширина заготовки при пилении с параллельным упором справа, мм 1270

Размеры подвижного стола (ДхШ), мм 735х671 мм (опция)

Ширина распила до ограничителя торцевого упора подвижного стола 1435-2314 мм (опция)

Диаметр вытяжного штуцера, мм 100

Возможность установки диска Dado Есть

Длина, мм 2150

Ширина, мм 1180

Высота, мм 1090

Масса, кг 275

Длина в упаковке, см 220

Ширина в упаковке, см 120

Высота в упаковке, см 120

Масса в упаковке, кг 336ОСОБЕННОСТИ:

Возможность установки пазовального диска Dado

Механизм блокировки вала для облегчения замены пильного диска

Пильный модуль из чугунного литья

Регулировка положения расклинивающего ножа

Съемный упор-блокиратор против обратного выброса заготовки

Регулировка наклона пильного диска

Регулировка глубины пропила

Рабочий стол из чугунного литья

Съемный расширитель рабочего стола из чугунного литья слева

Съемный расширители рабочего стола из чугунного литья справа

Регулируемый параллельный упор с эксцентриковым зажимом

Подвижный угловой упор с направляющей вдоль Т-образного паза

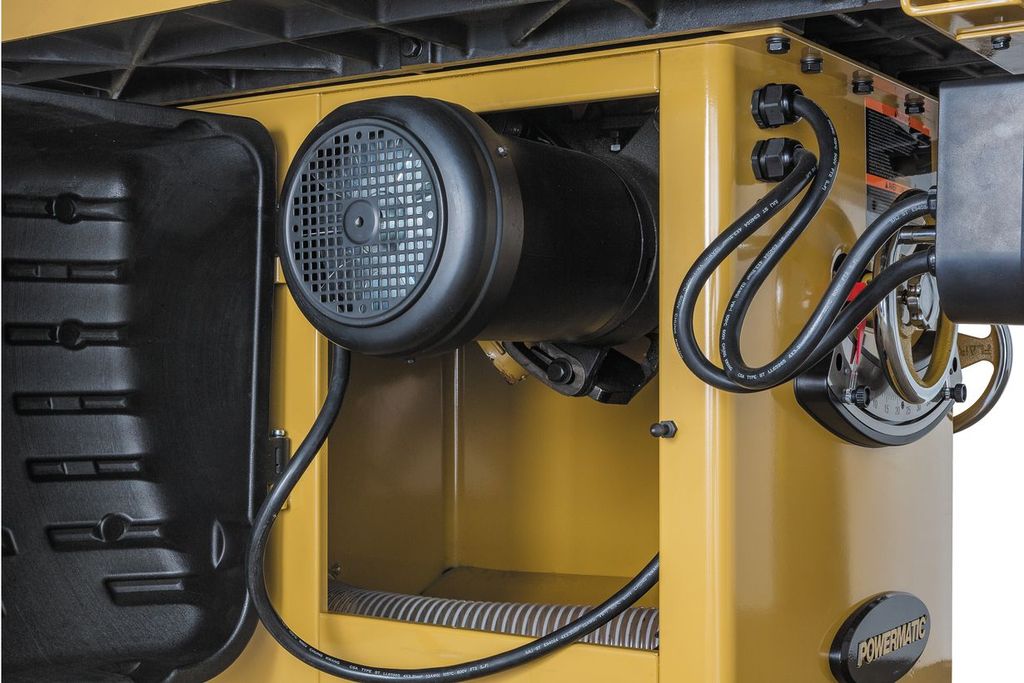

PM3000B — промышленная циркулярная пила с мощным трехфазным двигателем. Модель предназначена для работы дисками диаметром до 350 и посадкой 30 мм или пазовыми фрезами Dado диаметром до 200 мм, шириной до 20,6 мм и дюймовой (25,4 мм) посадкой. Прочная и жесткая конструкция с пильным модулем и столом из чугуна обеспечивает высокую точность, отсутствие вибраций, простоту и стабильность настроек – черты, присущие всему оборудованию марки Powermatic и высоко востребованные профессионалами.

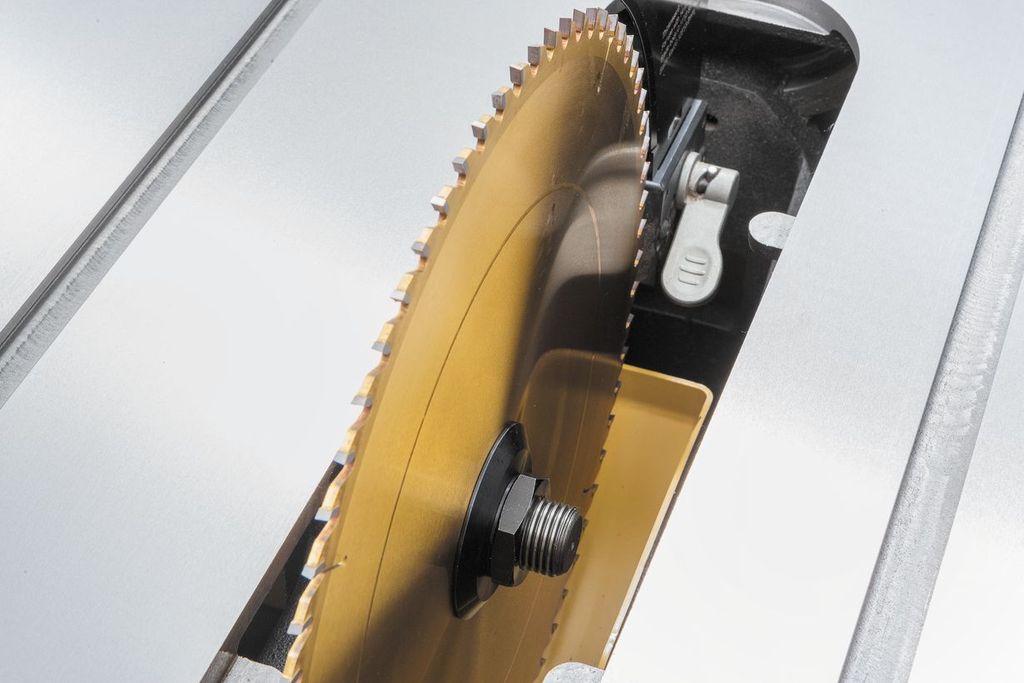

В штатный комплект поставки входят две чугунные секции расширения стола и 50-дюймовые направляющие параллельного упора. Они могут служить основанием для крепления дополнительной секции расширения рабочей поверхности (приобретается отдельно). В центре отверстие, закрытое сменной вставкой, через которое удобно менять оснастку и производить настройку положения расклинивающего ножа. Он закреплен быстрозажимным фиксатором-зажимом, который срабатывает при повороте ручки на 90°. Кнопка блокировки вращения шпинделя также доступна сверху. Выступающая часть диска прикрыта прозрачным кожухом с двумя подвижными щитками и может быть дооборудована когтевой защитой от выброса заготовки.

Параллельный упор, стандартный для данного класса оборудования, - это прочная конструкция с боковыми пластиковыми накладками-слайдерами и ручкой фиксации. Качественно изготовленный эксцентриковый механизм в сочетании с мощной направляющей большого сечения обеспечивает высокую жесткость установки и идеальную параллельность реза. В зависимости от того, с какой стороны от диска установлен упор, он сдвигается на расстояние до 355/ 1270 мм.

В поверхности стола сделано два симметрично расположенных Т-образных паза для скользящего транспортирного упора. Он оборудован регулируемой сдвижной накладкой из алюминиевого профиля и двойной («трещотка» и винтовой зажим) фиксацией угла.

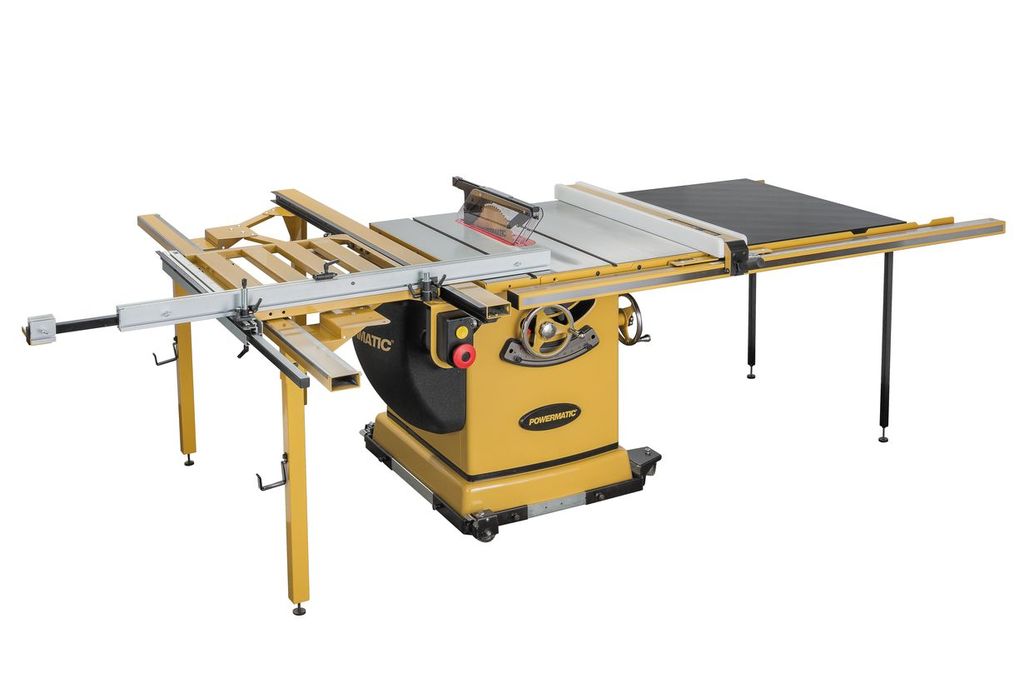

С левой стороны станка можно установить подвижный стол (опция арт. 1794860K-RU). Он имеет большую опорную поверхность, набранную из металлических профилей и три вспомогательных ноги, обеспечивающих жесткость всей конструкции.

Стол укомплектован поворотным телескопическим упором заготовки, имеющим позиции с «жесткой» фиксацией 15, 22.5, 30, 45, 50 и 90 градусов и угловую разметку для настройки промежуточных. В положении 90 градусов обеспечивается длина распиловки 1041 мм (расстояние от плоскости упора до переднего края диска).

Ширина заготовки не лимитируется и ограничена только возможностью ее устойчивого размещения на столе, при этом опорой для дальнего края выступает кронштейн-площадка на конце упора (выдвигается на расстояние 2314 мм от диска).

Система аспирации обеспечивает сбор опилок с двух сторон стола: снизу из специального кожуха и сверху из пространства между прозрачными щитками защиты через прорезь для диска.
