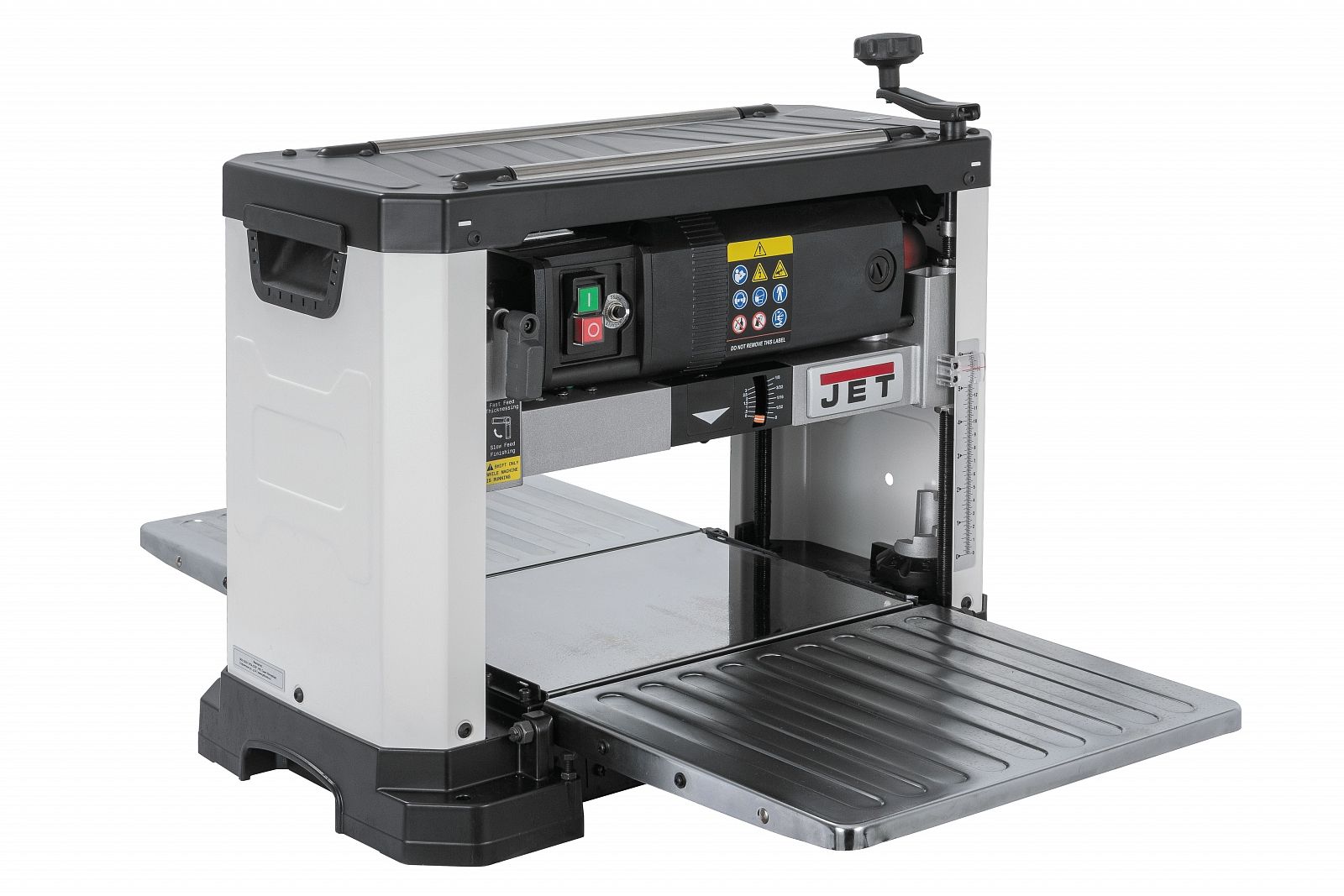

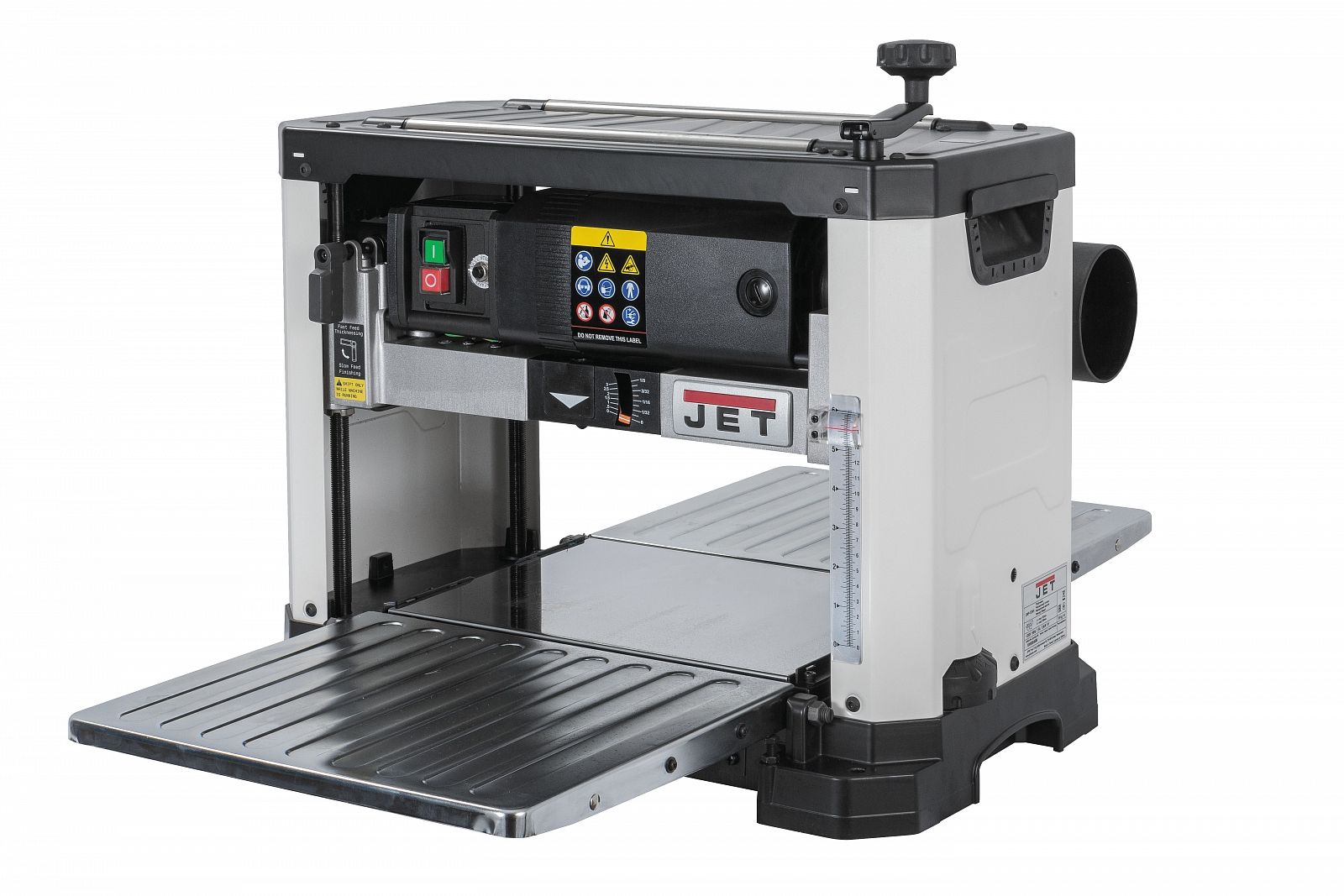

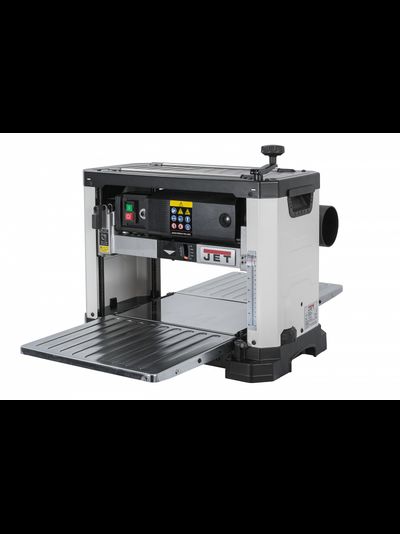

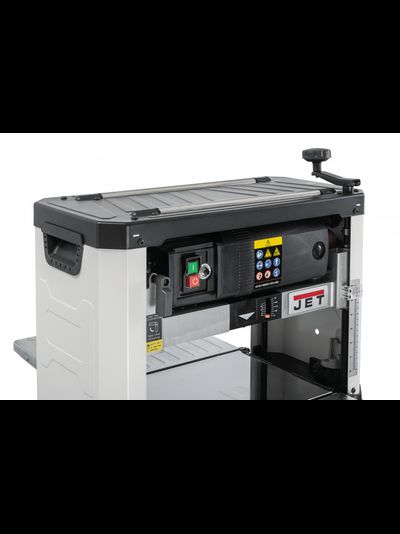

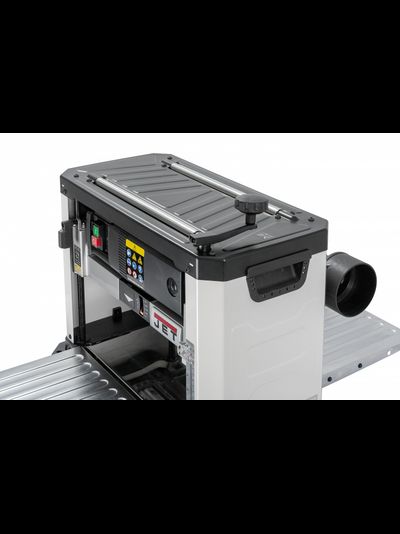

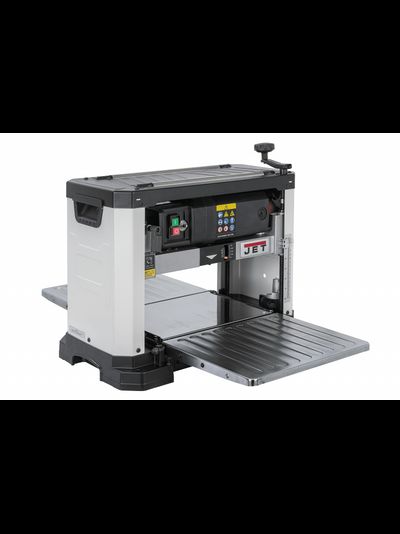

JET JWP-13HH Рейсмусовый станок с сегментированным валом

ХАРАКТЕРИСТИКИ

Напряжение, В 230

Потребляемая мощность, кВт 1,7

Частота вращения строгального вала 10000

Диаметр строгального вала 50,8

Размер ножей (ДхШхТ) 14х14х2,0

Количество ножей 26

Скорость подачи, м/мин 4,9 и 7,9 м/мин

Максимальная ширина заготовки, мм 330

Максимальная высота заготовки, мм 152

Максимальная глубина строгания за один проход 3,0

Максимально допустимая глубина строгания за один проход по всей ширине 1,6

Минимальная длина заготовки, мм 178

Диаметр вытяжного штуцера, мм 64 или 100 мм

Длина, мм 560

Ширина, мм 875

Высота, мм 500

Масса, кг 31

Длина в упаковке, см 64

Ширина в упаковке, см 41

Высота в упаковке, см 52

Масса в упаковке, кг 35

ОСОБЕННОСТИ:

Защитный автомат отключения при перегрузке по току

Сегментированный строгальный вал

Измеритель глубины строгания со стрелочным индикатором

2-ступенчатая регулировка скорости подачи

Обрезиненные подающие валы

Регулировка высоты строгания вращающейся рукояткой

Откидные подающий и разгрузочный столы

JWP-13HH современный рейсмусовый станок компактного класса с сегментированным ножевым валом шириной 330 мм. Строгальный барабан оборудован не прямыми длинными лезвиями, а небольшими (14 мм шириной) режущими сегментами, которые установлены по несколько штук в ряд. Эти ряды (всего их 6) входят в заготовку последовательно, что снижает вибрации, шум и ударные нагрузки. Одновременно повышается качество строгания – каждый нож удаляет не цельный «пласт» по всей ширине заготовки, а узкую (14 мм) полосу, что намного уменьшает вероятность вырыва свилеватых участков древесины. При этом процессе образуется мелкая стружка, удобная для отведения и утилизации.

Одно из преимуществ сегментированного вала: возможность обновления отдельных изношенных или поврежденных элементов независимо от других. Кроме того, проще сама процедура: никаких регулировок не требуется, лезвия позиционируются точно и однозначно. Каждый сегмент имеет по две режущие кромки, так что перед заменой может быть установлен другой стороной.

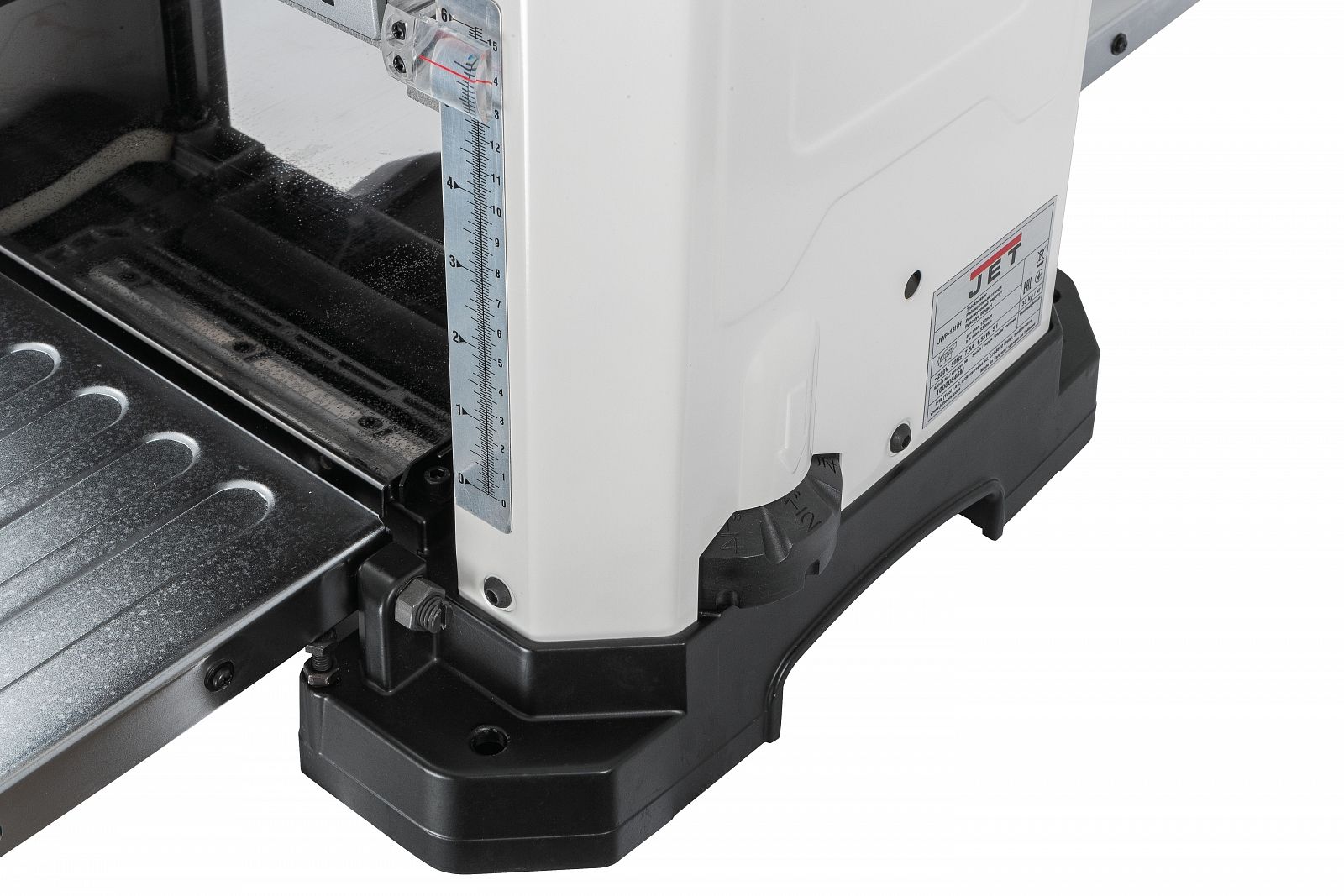

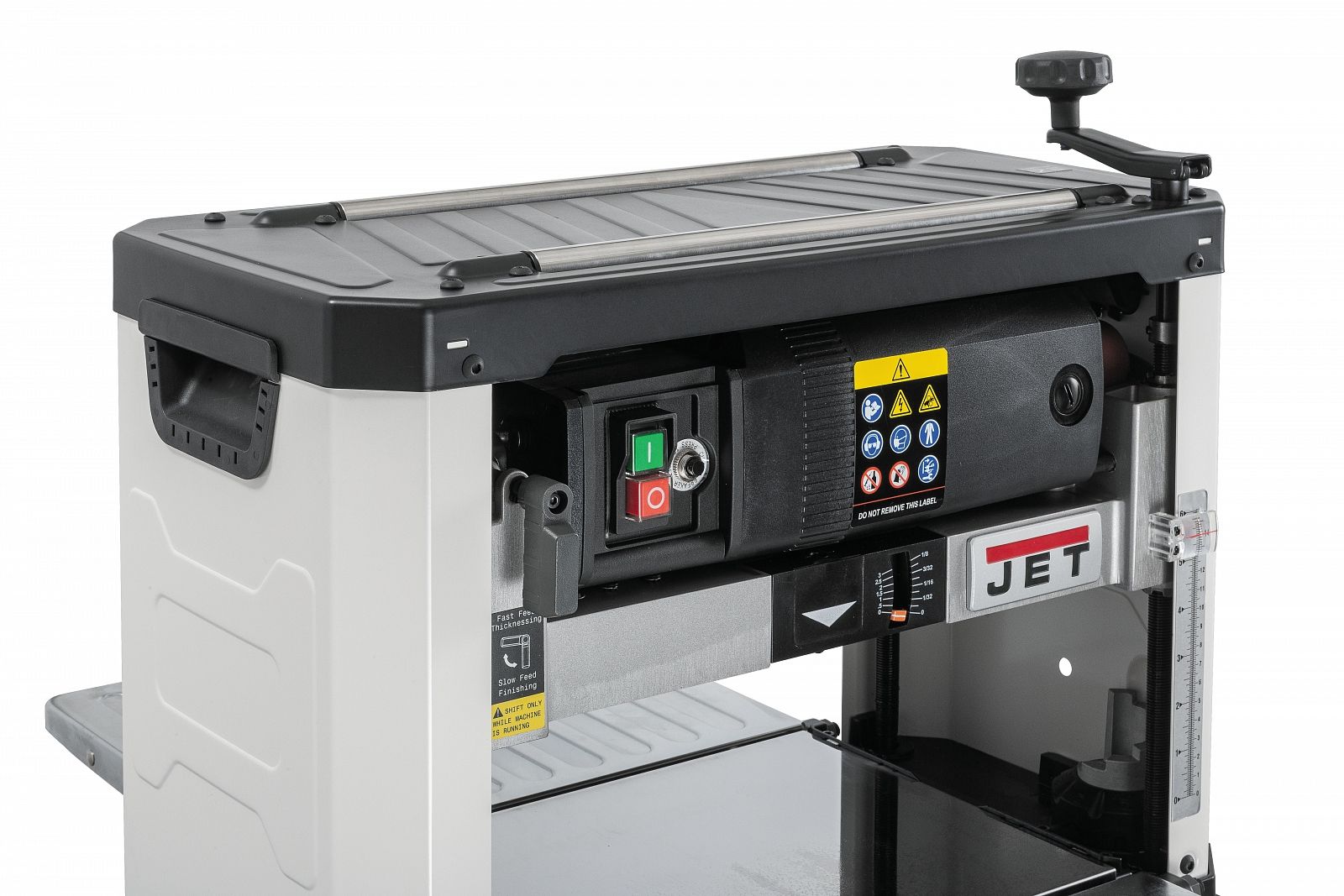

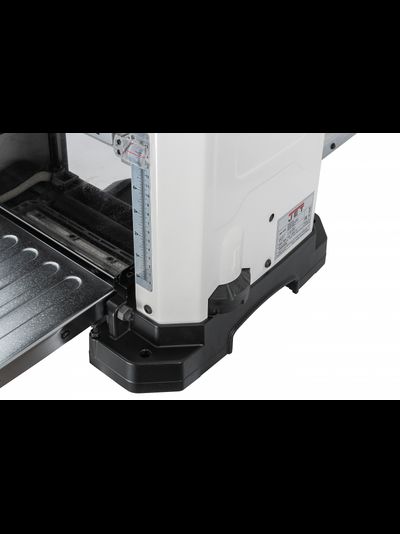

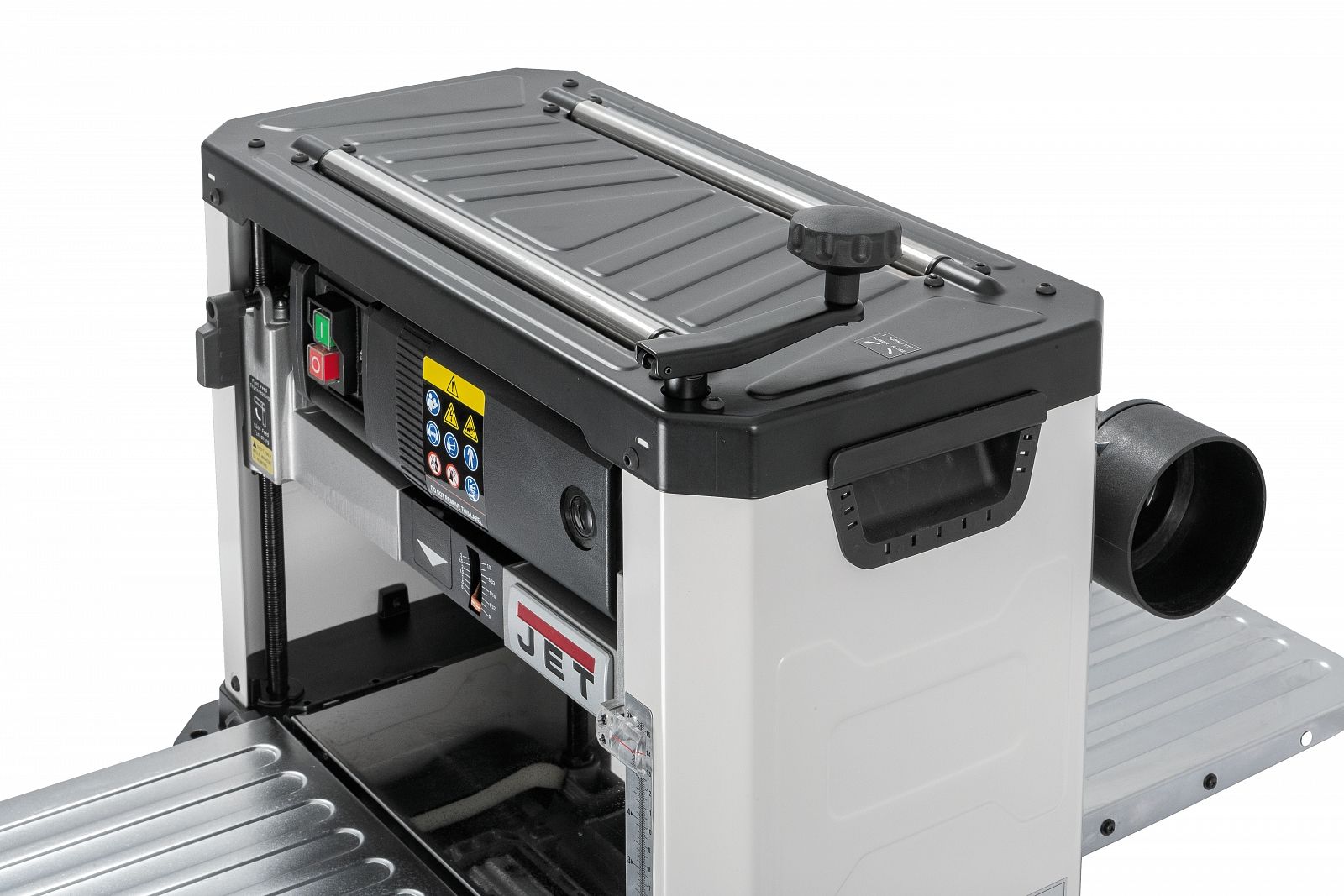

Станок оборудован двухскоростным механизмом подачи, валы имеют резиновое покрытие. Регулировка высоты строгания производится вращение рукоятки сверху, настройку облегчают измерительная миллиметровая шкала и револьверный упор с набором типовых значений толщин пиломатериалов. Предусмотрен измерительный индикатор с щупом для определения глубины съема древесины при строгании заготовки в установленный размер. Сверху корпуса ролики для обратной подачи заготовок.

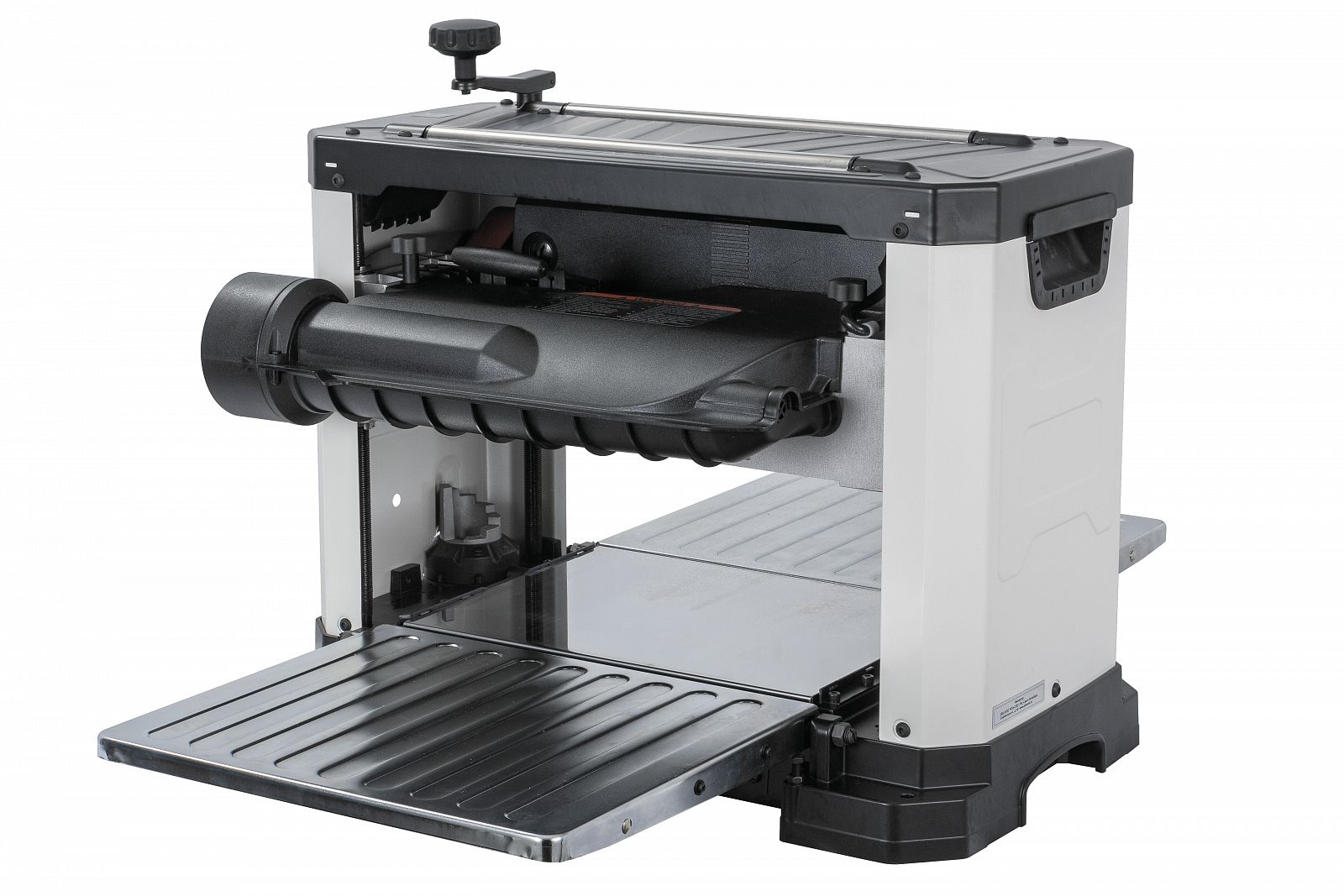

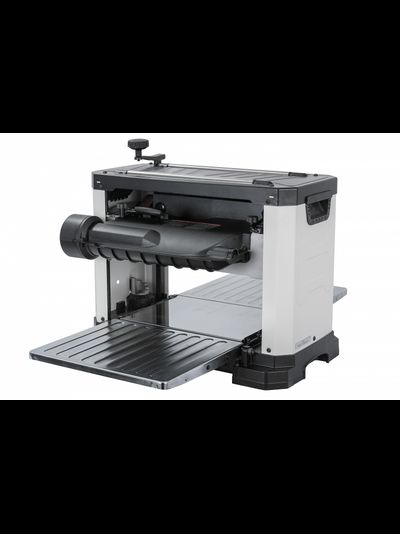

Система сбора и удаления стружки организована на уровне серьезных профессиональных моделей: объемный кожух без узких проходов и карманов имеет два патрубка (один в другом) для подключения шлангов 100 и 64 мм. Конструкция имеет откидной щиток, открывающий просвет для прямого выброса стружки при работе без системы аспирации – хотя такой режим эксплуатации и не рекомендуется, он предусмотрен и не требует демонтажа кожуха как на других станках.
