КОМПЛЕКТАЦИЯ:
- Оправка сверлильного патрона B16/MK4
- Система подачи СОЖ
- Руководство по эксплуатации
КОМПЛЕКТАЦИЯ:
- Оправка сверлильного патрона B16/MK4
- Система подачи СОЖ
- Руководство по эксплуатации
-
Описание
Модель GHD-46PFCT Артикул 400 В 50000409T Макс. диаметр сверления 40 мм Макс. сверление с автоподачей 25 мм Макс. нарезаемая резьба 25 мм Макс. диаметр торцевой фрезы 100 мм Макс. диаметр концевой фрезы 25 мм Частота вращения шпинделя, 6 55-1250 об/мин Конус шпинделя МК-4 Ручная подача пиноли 130 мм Ход автоматической подачи пиноли 107мм Автоматическая подача 0,12/0,18/0,25 мм/об Диапазон наклона головки 90?влево/30?вправо Расстояние от оси шпинделя до колонны 260 мм Расстояние шпиндель-стол 690 мм Расстояние шпиндель-основание 1469 мм Диаметр колонны 115 мм Размер стола 585х190 мм Перемещение по оси Х 380 мм Перемещение по оси Y 180 мм T-образные пазы, 4 14 мм Объем бака СОЖ 8 л Насос подвода СОЖ 0,1 кВт Выходная мощность 1,1 кВт/S1 100% Потребляемая мощность 2,1 кВт/S6 40% Питание 400 Вт 3 фазы 50 Гц Габаритные размеры (ДхШхВ) 915x762x2083 мм Масса 310 кг ОСОБЕННОСТИ:
- Крестовый стол 585х190 мм
- Шестерни погружены в масленую ванну
- Автоматическая подача пиноли шпинделя
- Реверс для нарезания резьбы

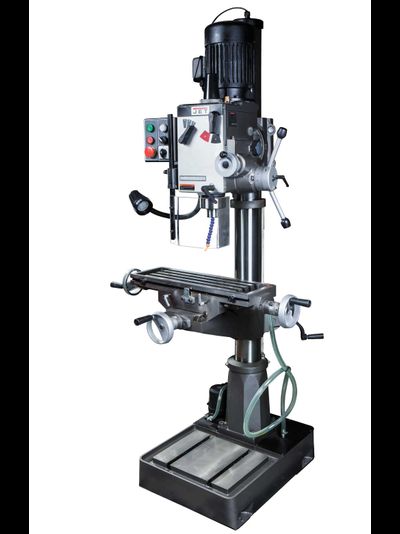

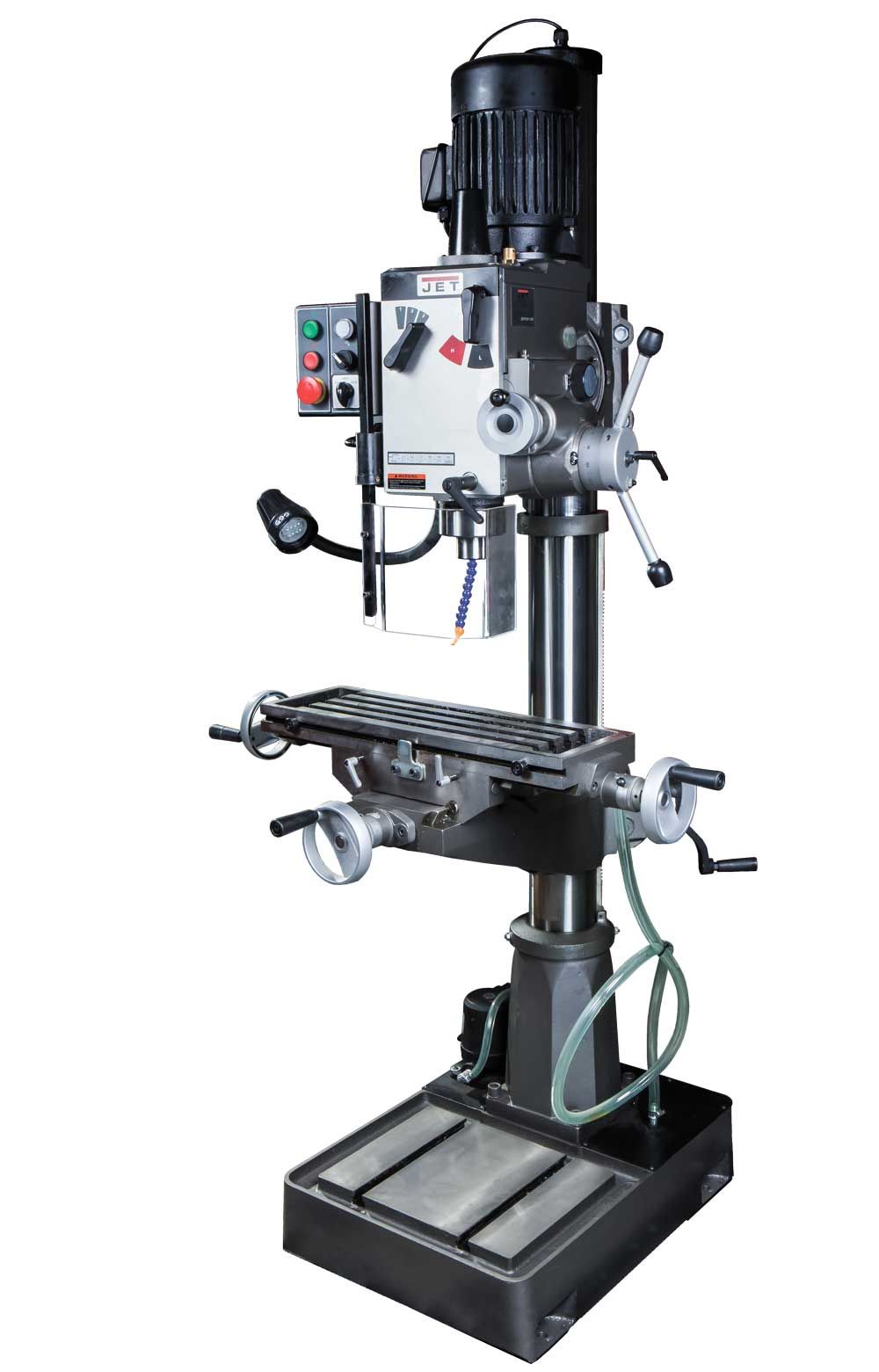

Вертикально-сверлильный станок по металлу JET GHD-46PFCTCT с редуктором, погруженным в масло, способен выполнять сверлильные работы в условиях высокой загруженности станка.

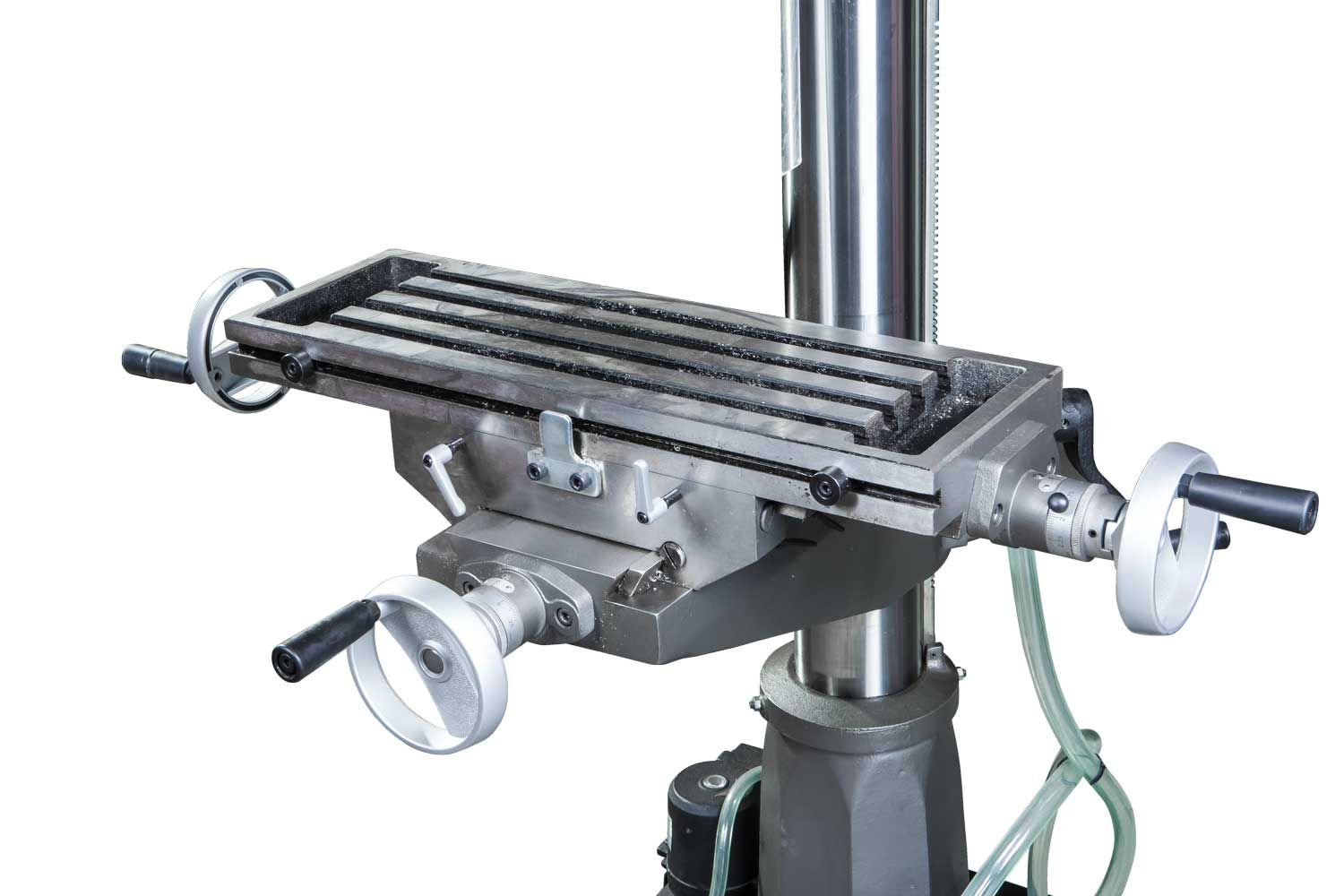

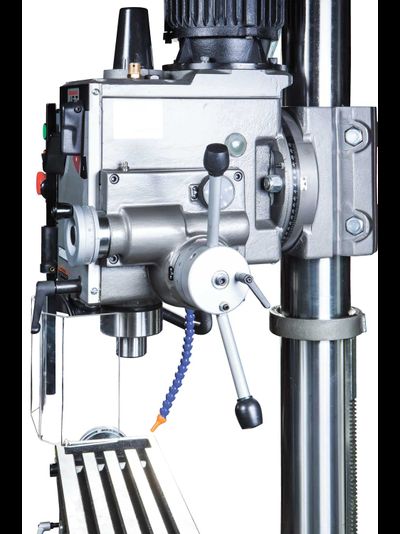

Станок имеет крестовый стол с возможность перемещения по оси X и Y. Данная модификация позволить повысить точность сверления заготовки за один установ, а так же позволит на станке JET GHD-46PFCTCT выполнять простейшие фрезерные операции. Например, фрезерование плоскости, паза и т.д. Наклон шпиндельной головы в обе стороны, регулировка стола по высоте, а также огромное расстояние от основания станка до шпинделя, в 1469 мм, обеспечит Вам огромный диапазон обрабатываемых деталей.
Вертикально-сверлильный станок JET GHD-46PFCTCT отлично впишется в Ваше производство, а гарантия на станок 2 года, будет приятным дополнением к тому, чтобы работать и не бояться о поломке станка. -
Документы
Инструкция GHD-46PFCT.pdf1.1 Мб, 25 января в 13:54 -
Комментарии 0
Добавить комментарий
| Модель | GHD-46PFCT |
| Артикул 400 В | 50000409T |
| Макс. диаметр сверления | 40 мм |
| Макс. сверление с автоподачей | 25 мм |
| Макс. нарезаемая резьба | 25 мм |
| Макс. диаметр торцевой фрезы | 100 мм |
| Макс. диаметр концевой фрезы | 25 мм |
| Частота вращения шпинделя, 6 | 55-1250 об/мин |
| Конус шпинделя | МК-4 |
| Ручная подача пиноли | 130 мм |
| Ход автоматической подачи пиноли | 107мм |
| Автоматическая подача | 0,12/0,18/0,25 мм/об |
| Диапазон наклона головки | 90?влево/30?вправо |
| Расстояние от оси шпинделя до колонны | 260 мм |
| Расстояние шпиндель-стол | 690 мм |
| Расстояние шпиндель-основание | 1469 мм |
| Диаметр колонны | 115 мм |
| Размер стола | 585х190 мм |
| Перемещение по оси Х | 380 мм |
| Перемещение по оси Y | 180 мм |
| T-образные пазы, 4 | 14 мм |
| Объем бака СОЖ | 8 л |
| Насос подвода СОЖ | 0,1 кВт |
| Выходная мощность | 1,1 кВт/S1 100% |
| Потребляемая мощность | 2,1 кВт/S6 40% |
| Питание | 400 Вт 3 фазы 50 Гц |
| Габаритные размеры (ДхШхВ) | 915x762x2083 мм |
| Масса | 310 кг |
ОСОБЕННОСТИ:
- Крестовый стол 585х190 мм
- Шестерни погружены в масленую ванну
- Автоматическая подача пиноли шпинделя
- Реверс для нарезания резьбы
Вертикально-сверлильный станок по металлу JET GHD-46PFCTCT с редуктором, погруженным в масло, способен выполнять сверлильные работы в условиях высокой загруженности станка.
Станок имеет крестовый стол с возможность перемещения по оси X и Y. Данная модификация позволить повысить точность сверления заготовки за один установ, а так же позволит на станке JET GHD-46PFCTCT выполнять простейшие фрезерные операции. Например, фрезерование плоскости, паза и т.д. Наклон шпиндельной головы в обе стороны, регулировка стола по высоте, а также огромное расстояние от основания станка до шпинделя, в 1469 мм, обеспечит Вам огромный диапазон обрабатываемых деталей.
Вертикально-сверлильный станок JET GHD-46PFCTCT отлично впишется в Ваше производство, а гарантия на станок 2 года, будет приятным дополнением к тому, чтобы работать и не бояться о поломке станка.
