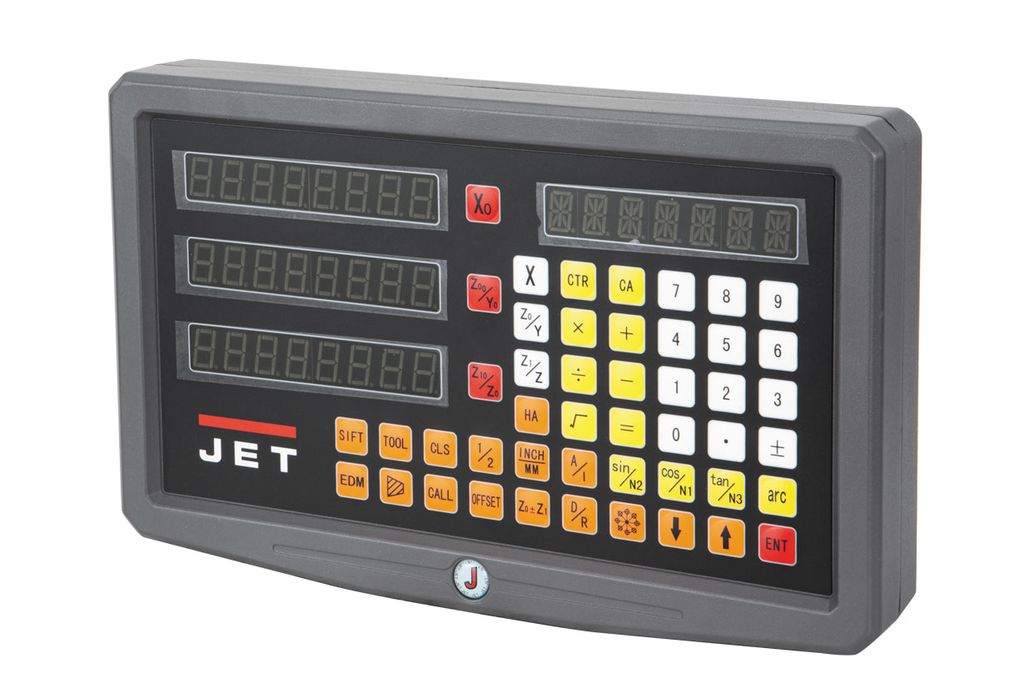

Устройство цифровой индикации SINO

ХАРАКТЕРИСТИКИ

Количество осей 3

Цена деления 0,005 мм

Количество знаков на дисплее 8

Быстродействие 60 м/мин

Погрешность дискретности ±1 знак

Напряжение питания 93-250 В, 30 ВА

Диапазон температур: рабочая/хранение 0°C - +40°C / -20°C +70°С

Длина, мм 290

Ширина, мм 180

Высота, мм 80

Масса, кг 1,75

Длина в упаковке, см 35

Ширина в упаковке, см 25

Высота в упаковке, см 14

Масса в упаковке, кг 2,2

УЦИ предназначено для обработки электрических сигналов, поступающих от оптоэлектронных преобразователей линейных перемещений и осуществляет визуализацию на цифровом табло полученной информации. Позволяет осуществлять перемещения по координатам в соответствии с установленным значениями, минуя промежуточные механические и трансмиссионные передачи, которые имеют естественные люфты и износ, и способствуют возникновению погрешностей измерений.

На станке УЦИ работает вместе с 3-мя оптическими цифровыми линейками, которые устанавливаются непосредственно на оси перемещения станка - X, Y и Z.

С помощью установленных на станок цифровых измерительных линеек и устройства цифровой индикации достигается высокая точность обработки металлических заготовок. Дискретная точностью позиционирования +/- 5 мкм.

Особенностью линеек является то, что сигнал оцифровывается сразу в считывающей головке и на УЦИ поступает уже цифровой сигнал TTL логики – это позволяет избавиться от воздействия электромагнитных помех, что повышает достоверность отображаемых данных.

ОСОБЕННОСТИ:

Обнуление

Метрическая/дюймовая система отсчета

Режим работы радиус / диаметр

Предустановка размера

Абсолютная / относительная система координат

Вызов запомненного значения (применяется для повторяющихся процессов)

Установка нулевого положения

Поиск центра детали

Память на 100 инструментов

Калькулятор

Корректор линейного перемещения

Пересчет угловых координат в линейные
