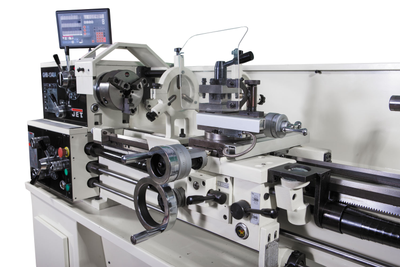

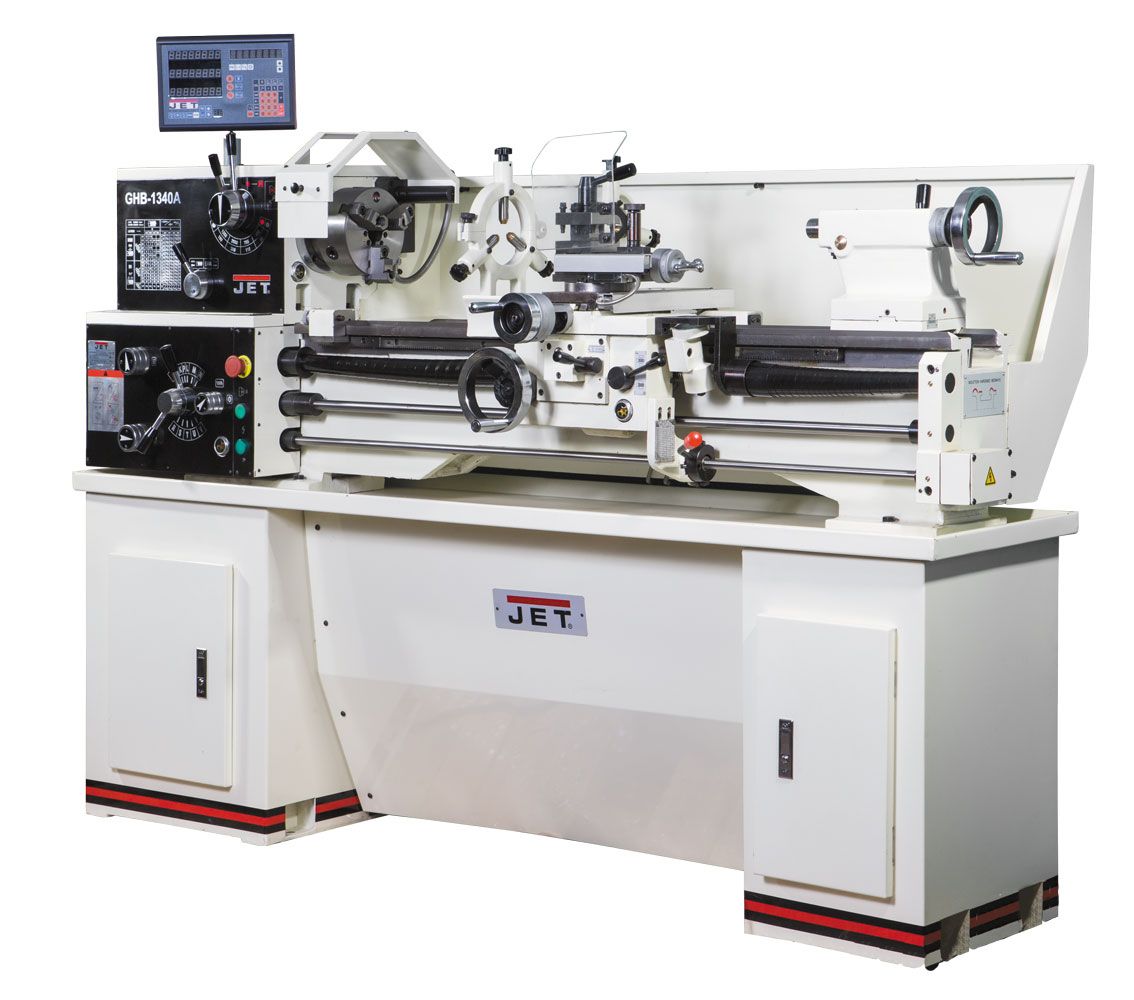

GHB-1340A DRO Токарно-винторезный станок

Металлообработка JET

Токарные станки по металлу

Артикул: 50000710T

GHB-1340A DRO Токарно-винторезный станок

КОМПЛЕКТАЦИЯ

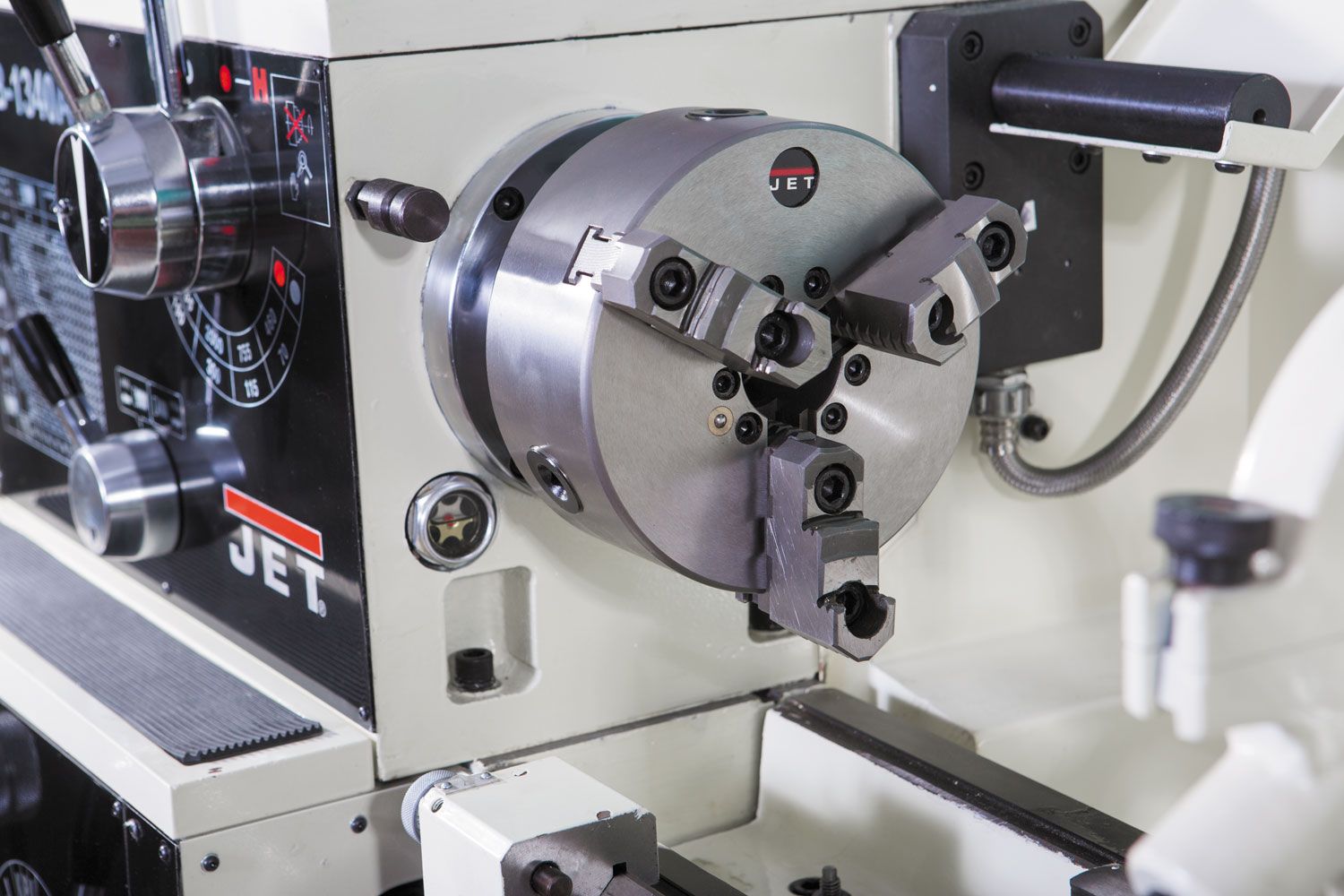

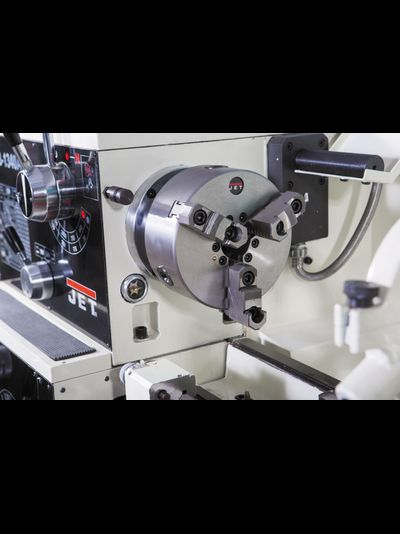

3-х кулачковый патрон Ø160 мм с прямыми/обратными кулачками
4-х кулачковая планшайба Ø200 мм
Планшайба Ø300 мм

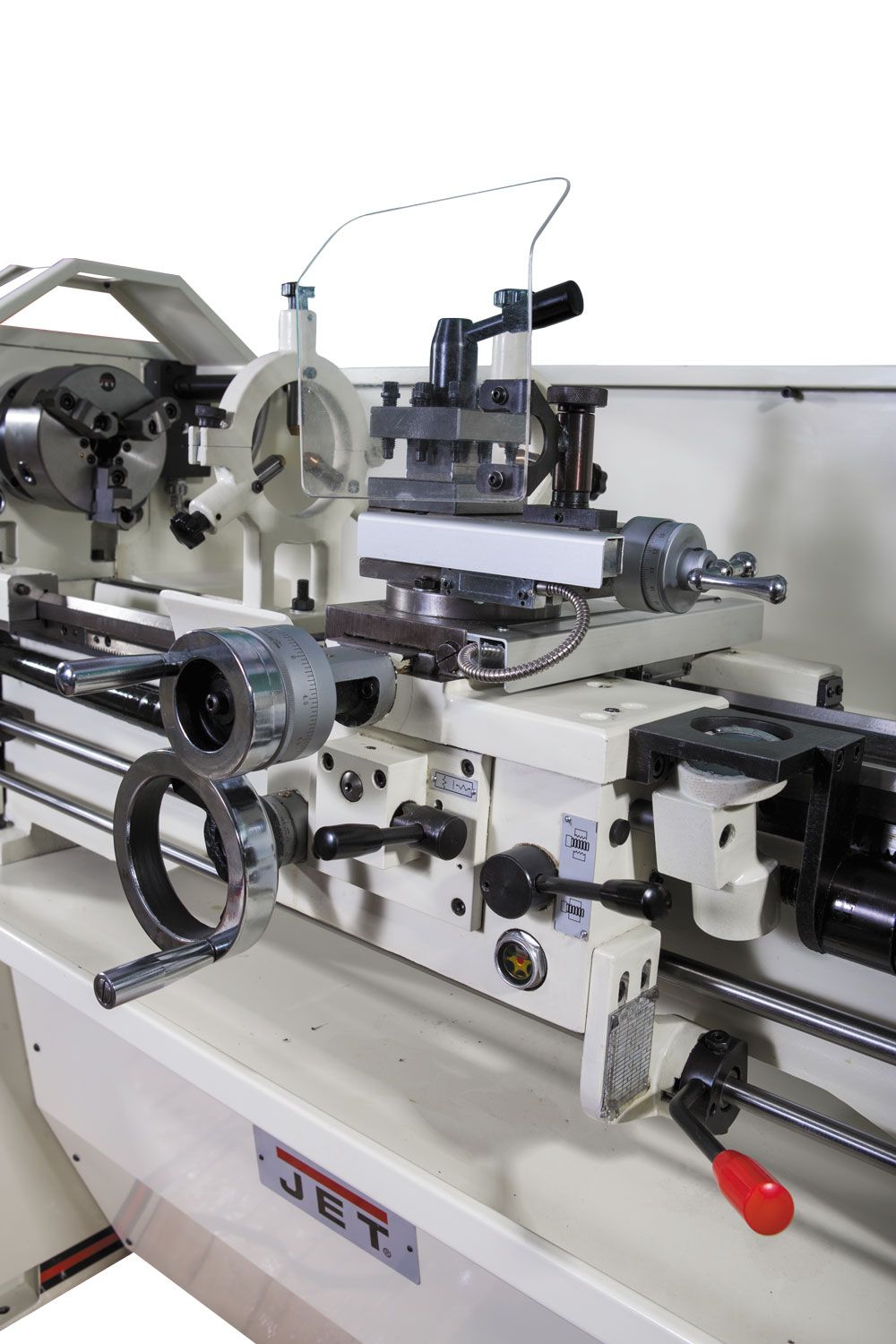

4-х-позиционный резцедержатель с фиксатором

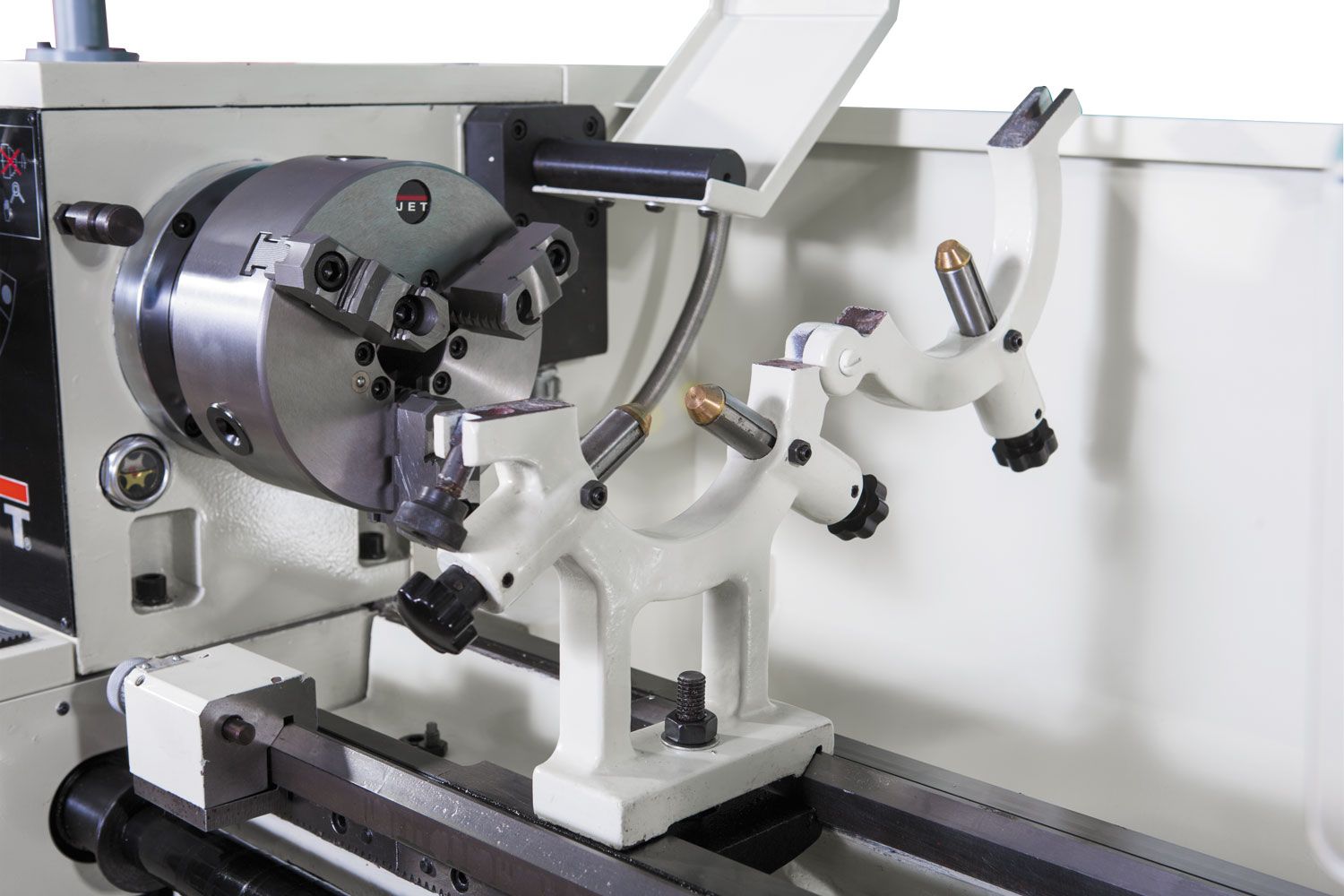

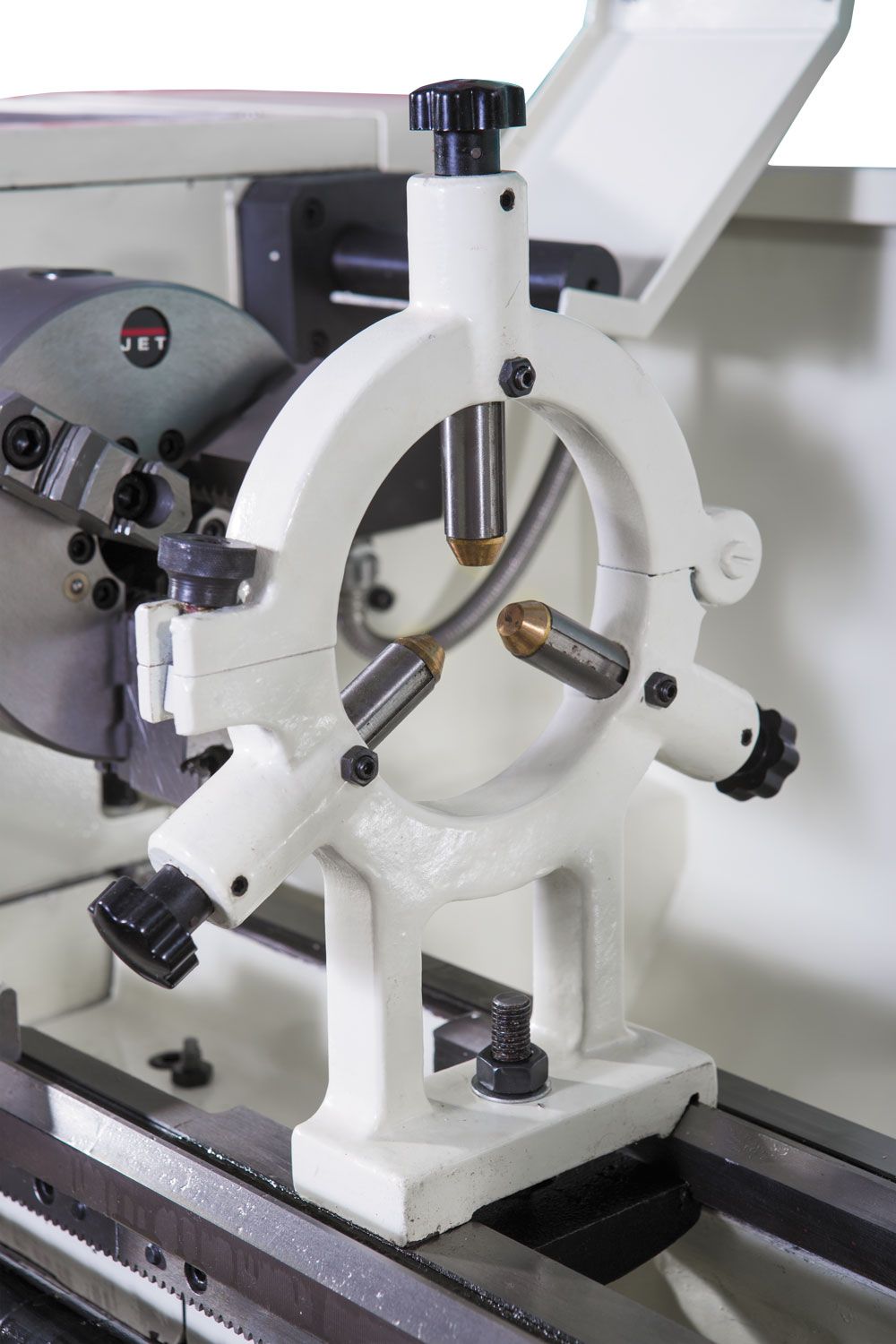

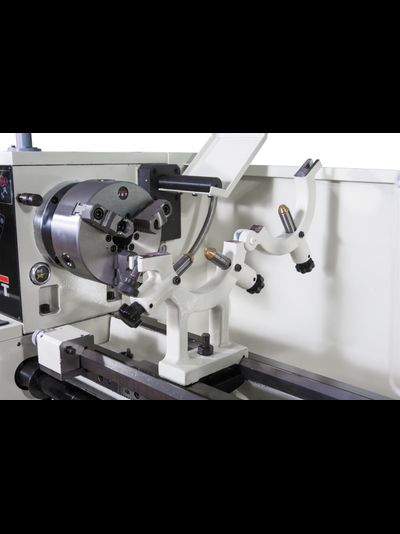

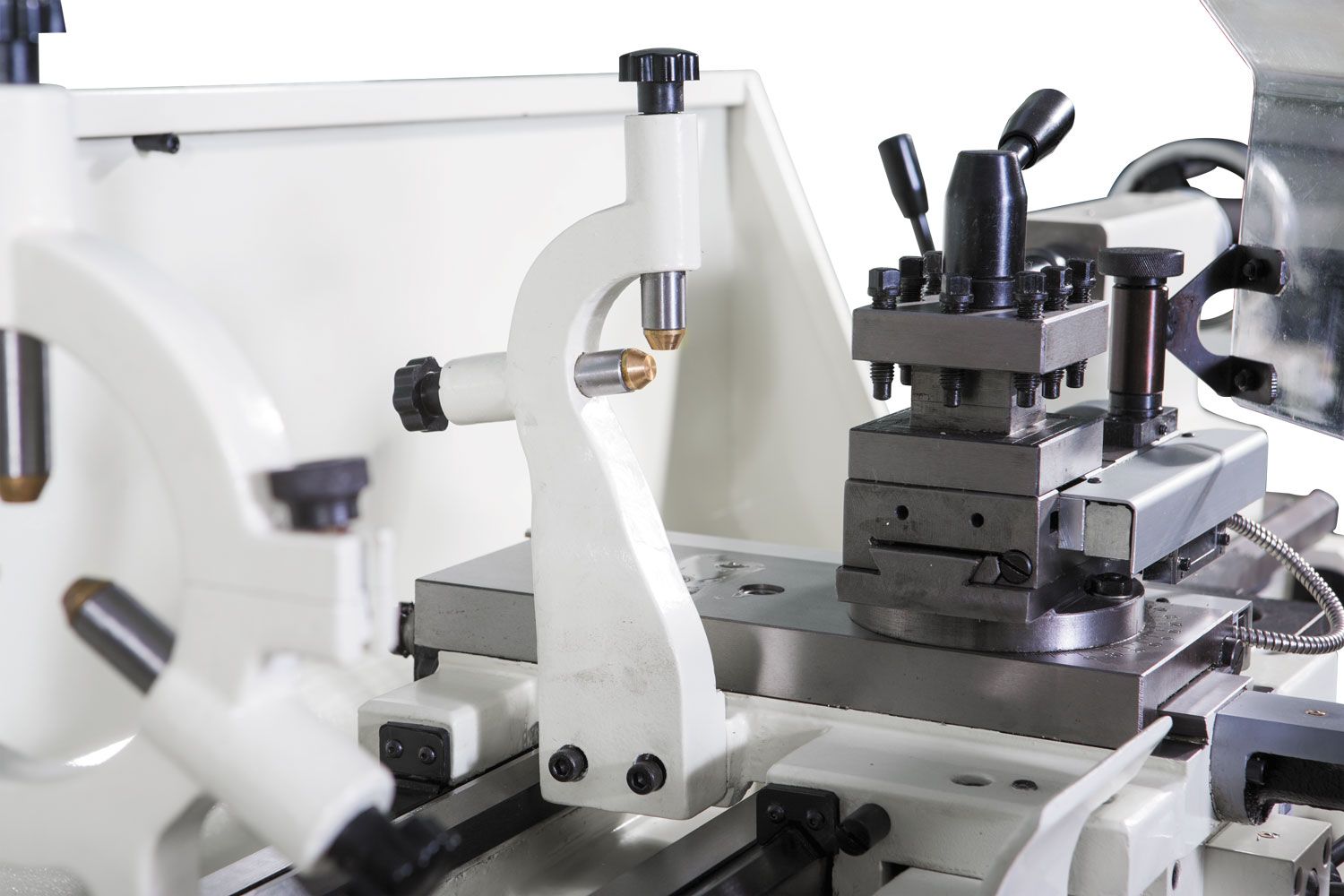

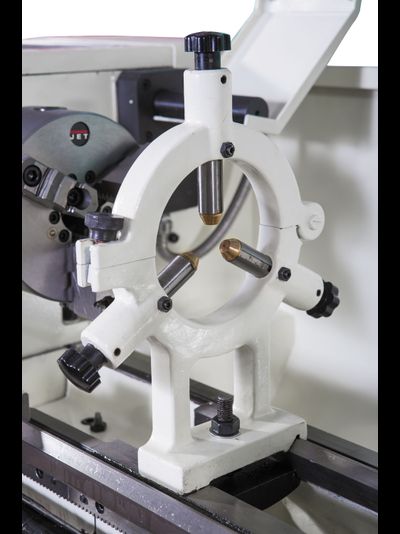

Подвижный и неподвижный люнеты
Поддон для сбора стружки
Указатель резьбы
Подставка с регулируемыми опорами
Защитный экран патрона с концевым выключателем
2 невращающихся центра МК-3
Переходник МК-5/МК-3
Набор сменных шестерён
Съемный мостик направляющих, gap

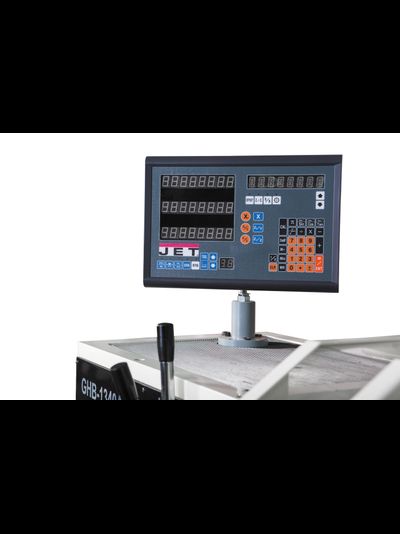

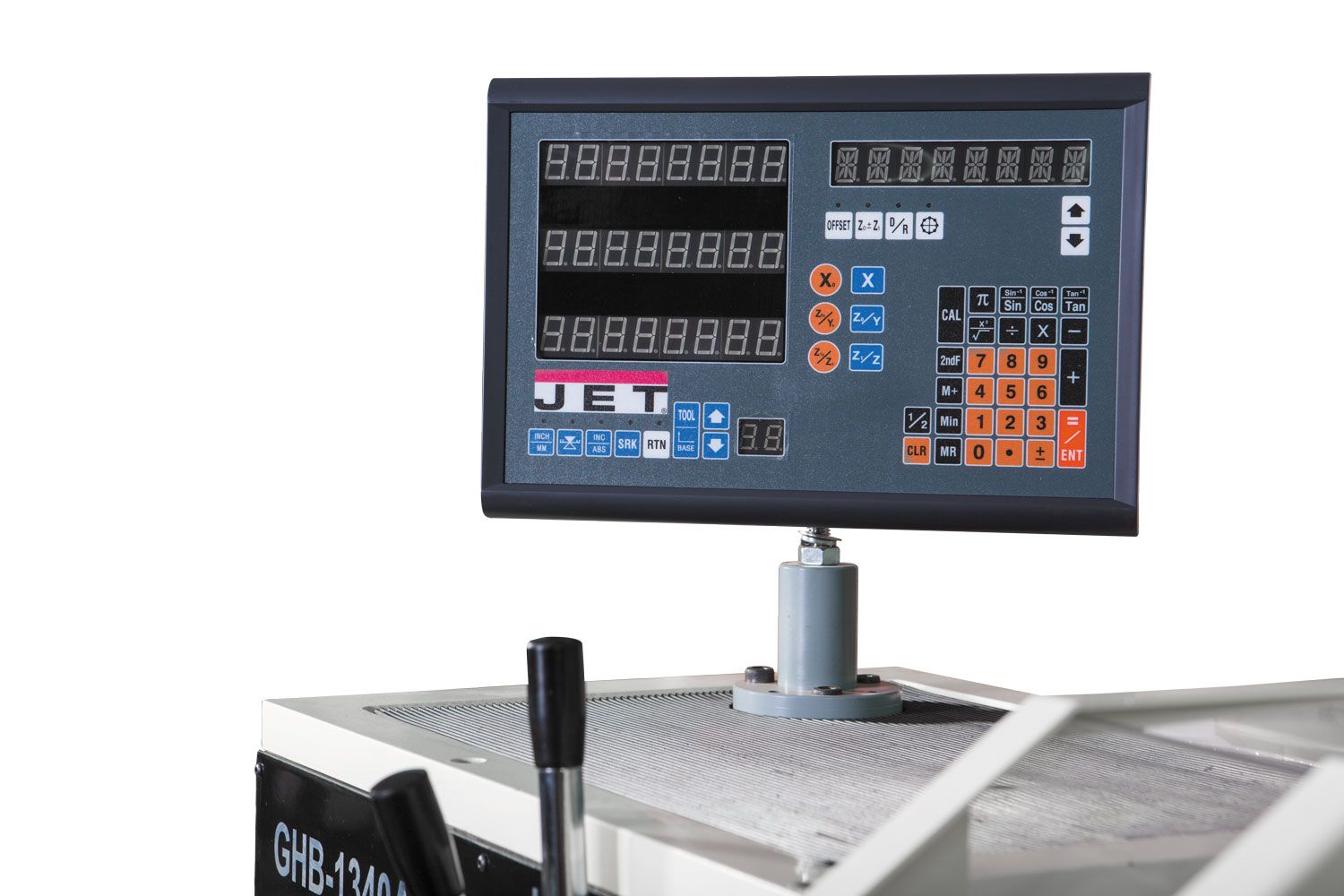

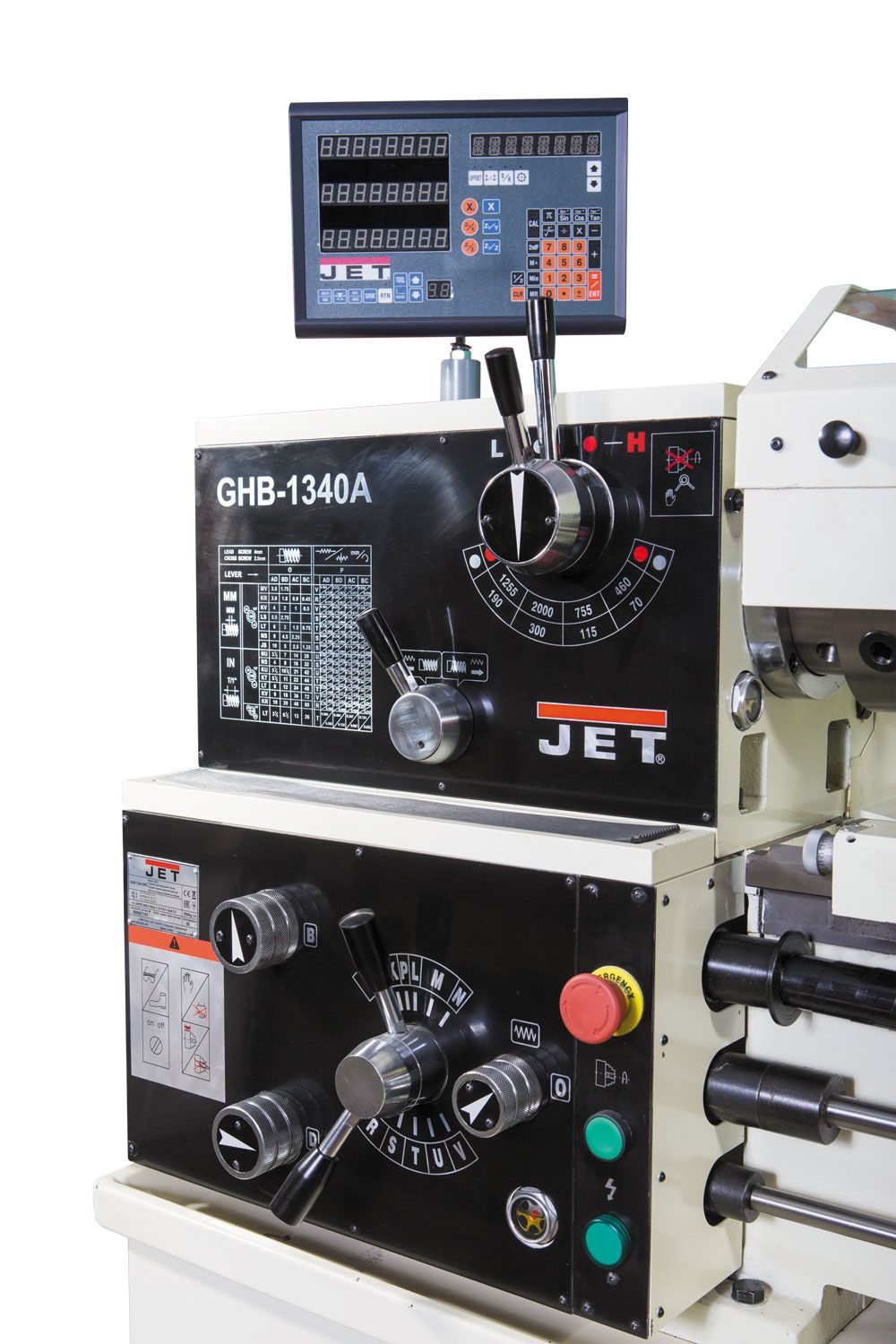

УЦИ по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак

950 000 ₽

950 000 ₽

Купить в 1 клик

КОМПЛЕКТАЦИЯ

3-х кулачковый патрон Ø160 мм с прямыми/обратными кулачками
4-х кулачковая планшайба Ø200 мм
Планшайба Ø300 мм
4-х-позиционный резцедержатель с фиксатором
Подвижный и неподвижный люнеты
Поддон для сбора стружки
Указатель резьбы
Подставка с регулируемыми опорами
Защитный экран патрона с концевым выключателем
2 невращающихся центра МК-3
Переходник МК-5/МК-3
Набор сменных шестерён
Съемный мостик направляющих, gap
УЦИ по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак

Описание

Модель	GHB-1340A DRO
Артикул 380 В	50000710T
Диаметр обточки над станиной	330 мм (gap 476 мм)
Диаметр обточки над поперечным суппортом	197 мм
Расстояние между центрами	1015 мм
Частота вращения шпинделя, 8	70 - 2000 об/мин
Конус шпинделя	МК-5
Присоединение шпинделя, Camlock	D1-4 (DIN 55029)
Проходное отверстие шпинделя	38 мм
Макс. размер резца	16 х 16 мм
Ход поперечного суппорта	160 мм
Ход верхнего суппорта	70 мм

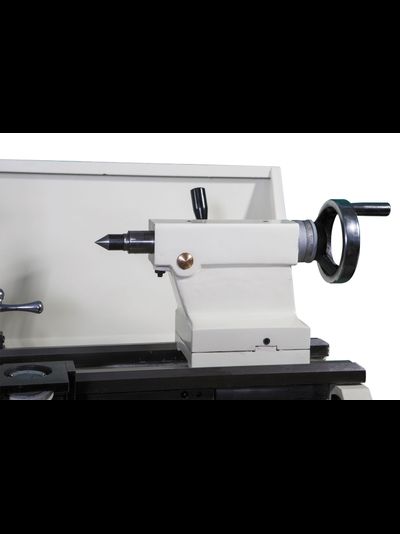

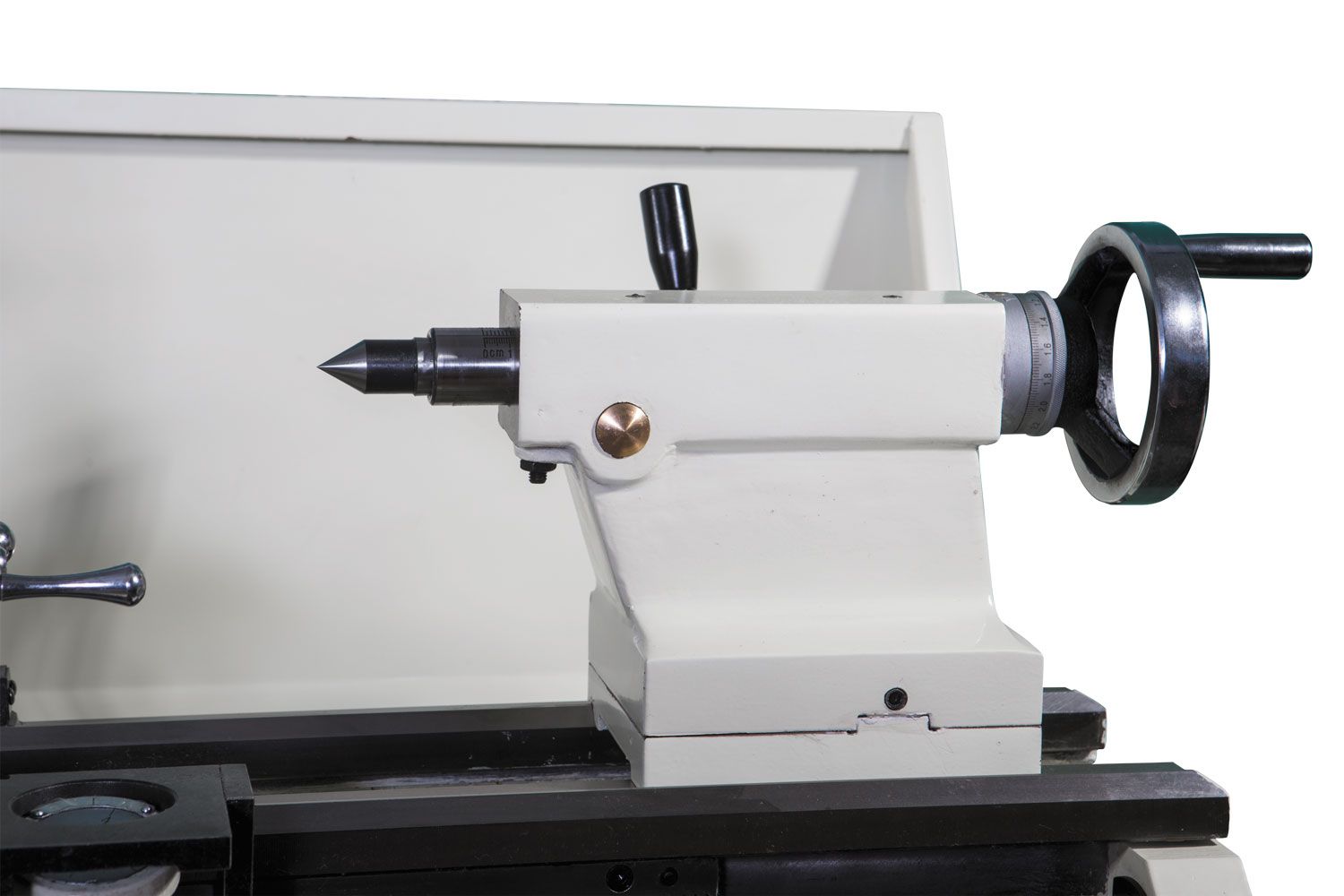

Пиноль задней бабки	МK-3
Ход пиноли задней бабки	95 мм
Продольная подача, 60	0,04 - 0,8 мм/об
Поперечная подача, 60	0,016 - 0,188 мм/об
Метрическая резьба, 23	0,45 - 10 мм
Дюймовая резьба, 38	3,5 - 80 TPI
Расстояние между направляющими	187 мм
Выходная мощность	1,5 кВт / S1 100%
Потребляемая мощность	2,8 кВт / S6 40%
Габаритные размеры (ДхШхВ)	1905 х 762 х 1200 мм
Масса	650 кг

ОПИСАНИЕ

Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)

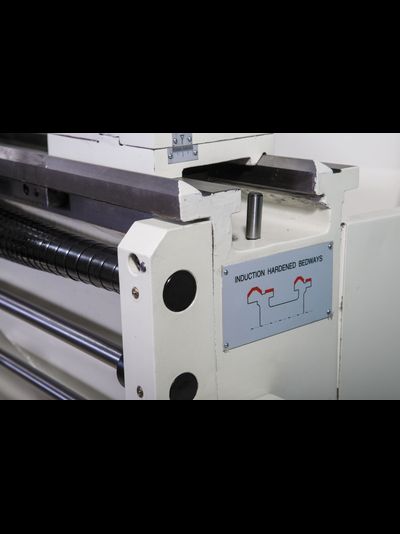

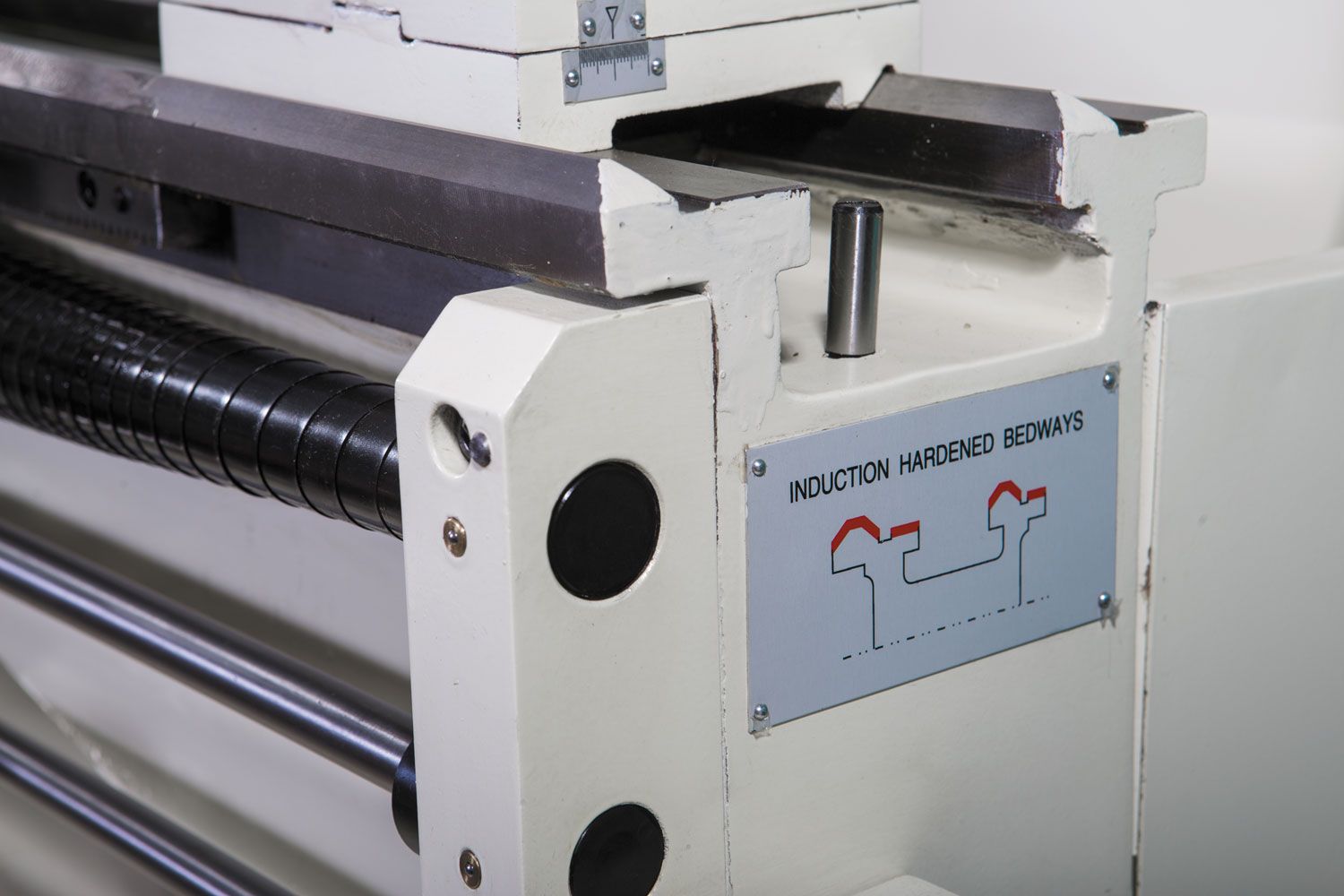

Закаленные и отшлифованные направляющие станины
Механизм привода шпинделя постоянно работает в масляной ванне

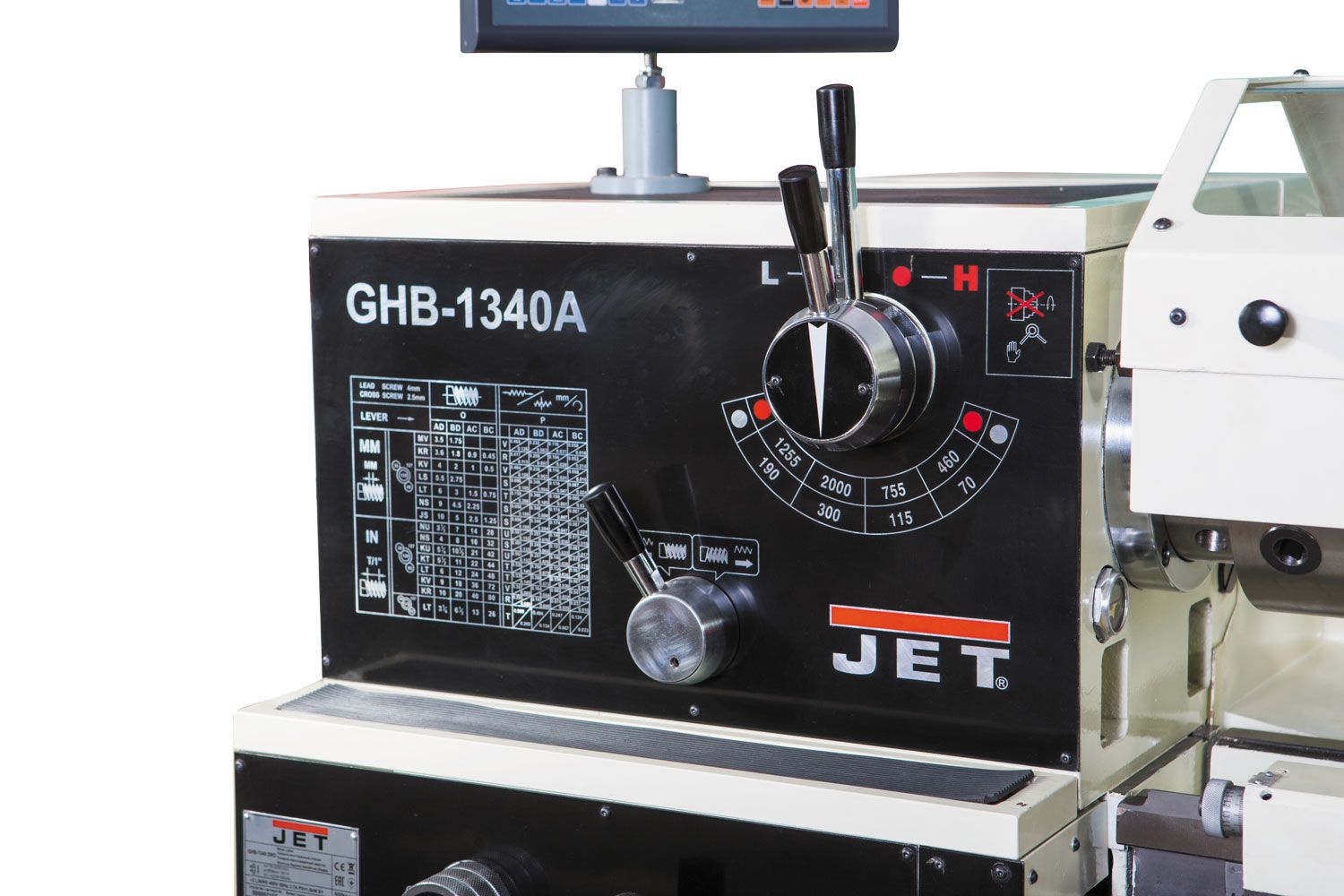

Закаленные и отшлифованные шестерни передней бабки
Автоматическая подача продольного и поперечного суппорта
Регулировка зазоров направляющих при помощи клиновых планок
Регулируемая в поперечном направлении задняя бабка для обточки конусов
Толчковый режим работы шпинделя

Документы

Инструкция GHB-1340A.pdf
1.2 Мб, 13 марта в 11:08
