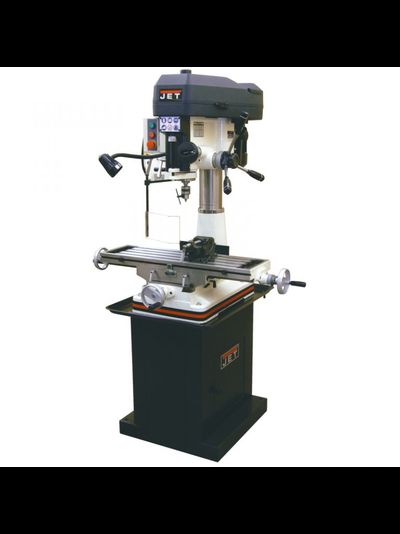

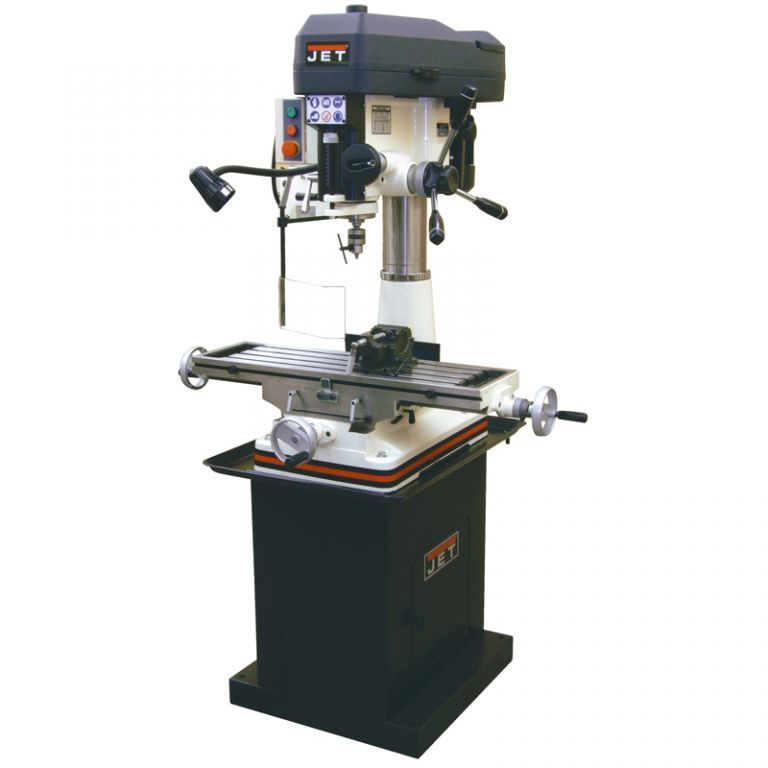

JMD-18 Фрезерно-сверлильный станок

Металлообработка JET

Фрезерно-сверлильные станки

Артикул: 350018M

JMD-18 Фрезерно-сверлильный станок

КОМПЛЕКТАЦИЯ

Зажимная тяга M12
Угловые тиски, ширина губок 85мм
Сверлильный патрон 1-13 мм с оправкой МК-3
Торцевая фреза Ø75 мм с оправкой
Лампа местного освещения
Защитный экран с концевым выключателем

КОМПЛЕКТАЦИЯ

Зажимная тяга M12
Угловые тиски, ширина губок 85мм
Сверлильный патрон 1-13 мм с оправкой МК-3
Торцевая фреза Ø75 мм с оправкой
Лампа местного освещения
Защитный экран с концевым выключателем

Описание

Модель	JMD-18
Артикул 220 В	350018M
Макс. диаметр сверления (Ст. 3)	30 мм / М12
Макс. диаметр торцевой фрезы	76 мм
Макс. диаметр концевой фрезы	20 мм
Частота вращения шпинделя, 12	125 - 2500 об/мин
Конус шпинделя	МК-3 / М12
Вылет шпинделя	200 мм
Ход пиноли шпинделя	125 мм
Расстояние шпиндель-стол	455 мм
Диаметр стойки	115 мм
Размер стола X х Y	805 х 240 мм
Ход стола по оси X х Y	520 х 175 мм
Т-образные пазы, 4	16 мм
Выходная мощность	1,5 кВт / S1 100%
Потребляемая мощность	2,6 кВт / S6 40%
Габаритные размеры (ДхШхВ)	1080 х 1010 х 1105 мм
Масса	290 кг

ОПИСАНИЕ

Массивная станина из серого чугуна гарантирует работу без вибраций
Толстостенная чугунная стойка
Мощный двигатель рассчитан на непрерывную работу
Ременная крышка с концевым выключателем
Большой прецизионный крестовый стол с регулируемыми клиновидными планками
Головка с возможностью поворота на 360°
Конические роликовые подшипники опор шпинделя

Документы

Инструкция JMD-18.pdf
617.4 кб, 11 марта в 12:36

Описание JMD-18.doc
51.5 кб, 11 марта в 12:36
