Описание
Модель JBM-5 Артикул (230 В) 708580M Потребляемая (выходная) мощность 0,7 (0,4) кВт Частота вращения шпинделя на холостом ходу 1450 об/мин Максимальный диаметр зажима сверлильного патрона 10 мм Максимальный размер резца 14 мм Ход резца 120 мм Максимальная высота заготовки 105 мм Максимальная высота заготовки с удлинение колонны 155 мм (опция) Размеры рабочего стола (ДхШ) 310 х 190 мм Размеры упора заготовки (ДхВ) 320 х 40 мм Максимальное расстояние от упора до центра резца 90 мм Габаритные размеры (ДхШхВ) 370 х 350 х 800 мм Вес 20 кг ОСОБЕННОСТИ:
- Реечный механизм подачи с газовым упором
- Регулируемый упор глубины долбления
- Продольный упор заготовки
- Вертикальный прижим заготовки
- Рабочий стол из чугунного литья с деревянной накладкой
КОМПЛЕКТАЦИЯ
- Сверлильный патрон и зажимной ключ

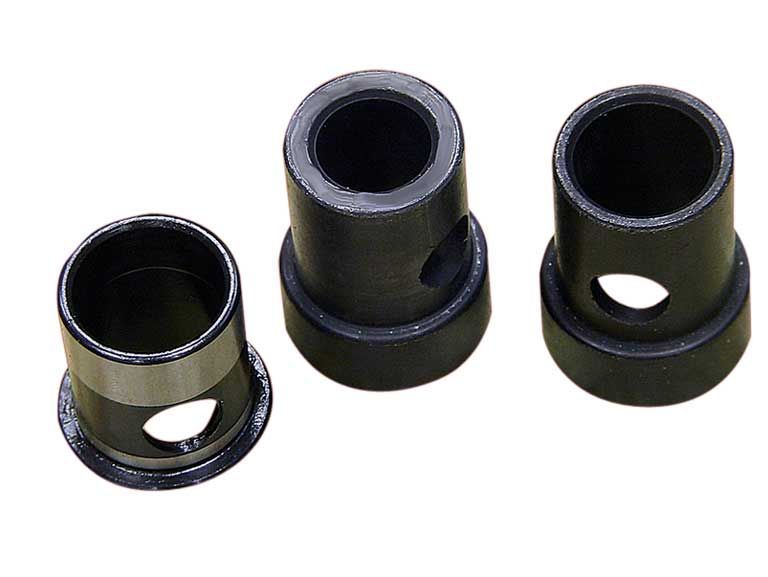

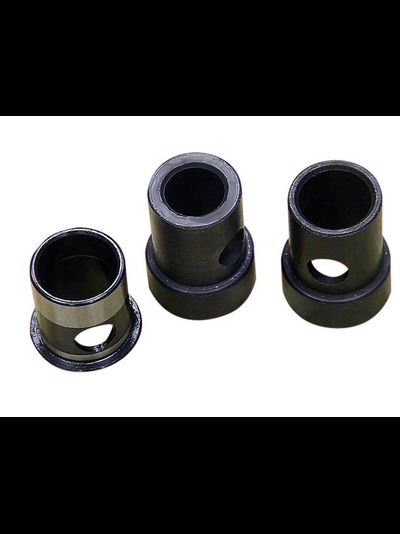

- Втулки для установки резцов с хвостовиком 5/8'', 3/4'', 13/16''
- Вертикальный прижим заготовки
- Накладка из МДФ для рабочего стола

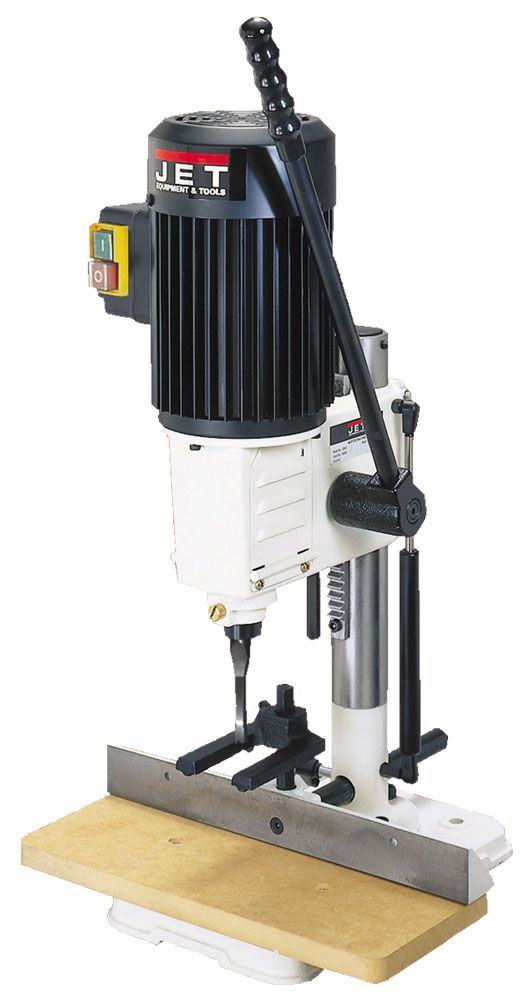

Jet JBM-5 – настольный долбёжно-пазовальный станок для любительской работы с деревом, но по надёжности и точности подходящий и профессионалам. Несмотря на узкую специализацию, станки этого типа востребованы мастерами, поскольку глубина и прямолинейность углублений, которые можно на них сделать, труднодостижимы при работе ручным фрезером или стамеской.

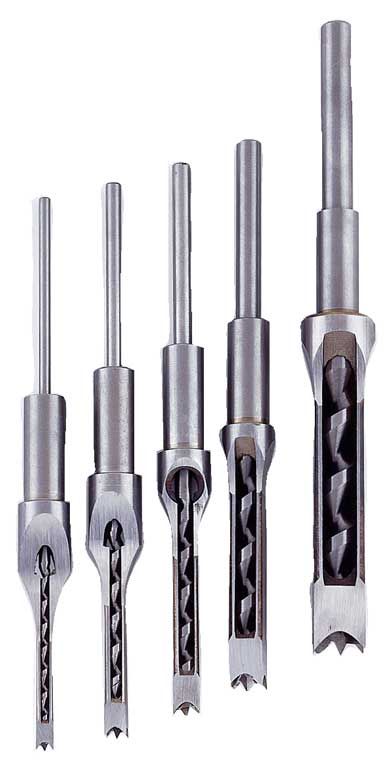

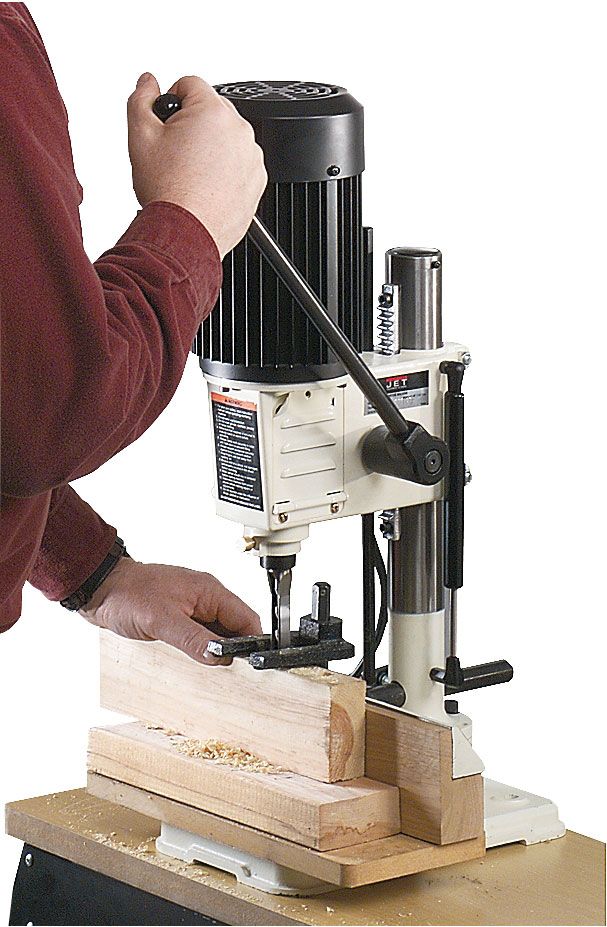

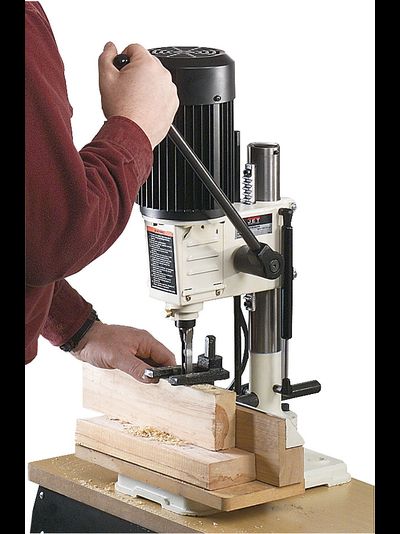

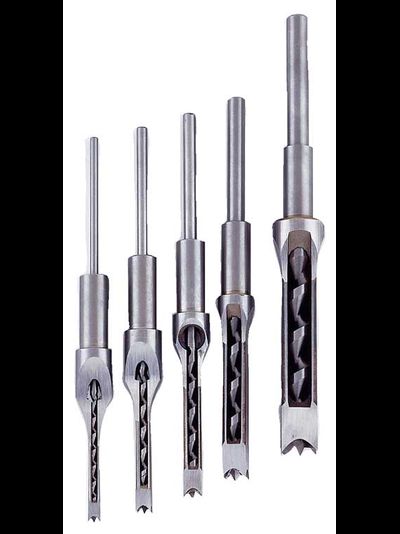

Будучи компактным и мобильным, JBM-5 оснащён всеми механизмами и системами, облегчающими работу. Есть газовая стойка для компенсации веса сверлильной части, реечный механизм подачи с длинным рычагом, продольный упор и вертикальный прижим заготовки. Простота и точность установки сверла-долота обеспечивается комплектом переходных втулок - достаточно выбрать нужную и зажать внешнюю часть винтом, предварительно сориентировав плоскость по упору заготовки. Для фиксации сверла предусмотрен трехкулачковый патрон с удлиненным ключом.
-
Документы
Инструкция по установке и работе с долотом-сверлом.pdf118.3 кб, 17 января в 11:18Информация JBM-5.pdf148.4 кб, 17 января в 11:18Инструкция JBM-5.pdf217.3 кб, 25 февраля в 08:36 -
